Napełnianie instalacji CO wodą bez błędów, o których wolisz nie wiedzieć

Napełnianie instalacji CO wodą to pozornie prosta czynność, która w praktyce decyduje o tym, czy kocioł będzie pracował cicho przez piętnaście lat, czy zacznie szwankować już po dwóch sezonach. Większość awarii zaczyna się od twardej wody wlanego do układu bez uzdatniania, od braku zaworu antyskażeniowego albo od ciśnienia ustawionego „na oko". Poniżej znajdziesz procedurę, parametry i tabele, które pozwalają uniknąć najczęstszych błędów.

• Układ napełniania: zawór antyskażeniowy, reduktor i manometr
• Jakość wody w instalacji CO: twardość, VDI 2035 i uzdatnianie
• Dobór uzdatniacza wody do instalacji CO
• Procedura napełniania instalacji CO krok po kroku
• Dobór ciśnienia roboczego
• Najczęstsze błędy przy napełnianiu instalacji
• Kiedy nie stosować wybranych rozwiązań
• Modernizacja istniejącej instalacji
• Najczęściej zadawane pytania

Układ napełniania: zawór antyskażeniowy, reduktor i manometr

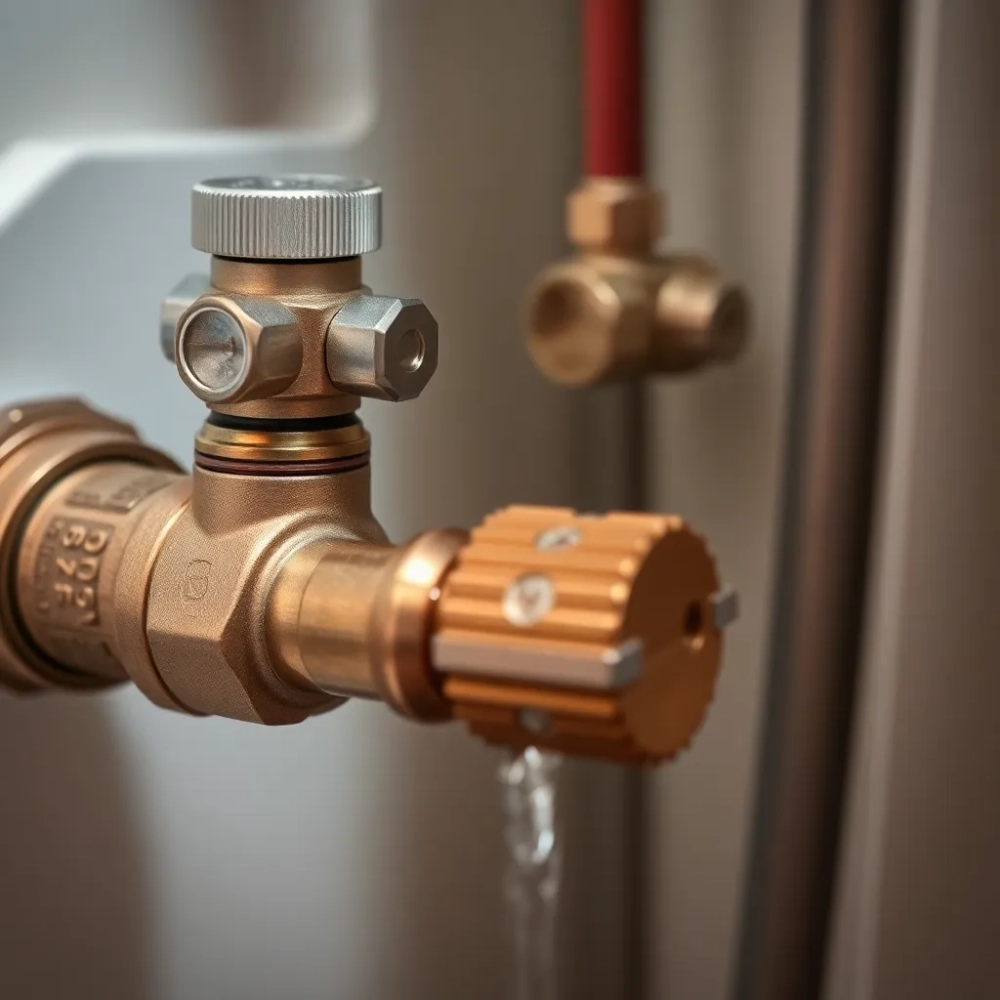

Zawór napełniania instalacji pełni w układzie podwójną rolę: łączy sieć wodociągową z obiegiem grzewczym i jednocześnie blokuje cofnięcie się wody z instalacji z powrotem do kranu. Bez niego grozi skażenie pitnej wody bakteriami z grzejników, dlatego norma PN-EN 1717 wymaga stosowania zaworu antyskażeniowego klasy CA. Klasa ta zapewnia przerwę ciśnieniową z możliwością odprowadzenia wody pośredniej do atmosfery, co fizycznie uniemożliwia zasysanie.

Reduktor ciśnienia montuje się przed zaworem napełniania, gdy ciśnienie w wodociągu przekracza 4 bary. Stała wartość zasilania powyżej tego progu powoduje nasycenie wody gazem i mikrodrgania w naczyniu wzbiorczym, a to już prosta droga do kawitacji i hałasu w pompie. Ustawienie na 2,5-3,0 bar pozwala napełnić instalację bez ryzyka przekroczenia progu zaworu bezpieczeństwa kotła.

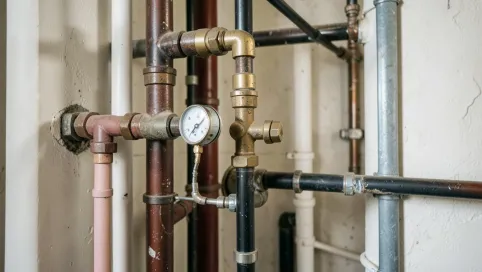

Manometr kontrolny pełni funkcję „czerwonego oka" całej procedury. Powinien znajdować się w najniższym punkcie instalacji, najlepiej na grupie napełniającej obok zaworu zwrotnego. Wskazanie 1,2-1,5 bar przy zimnym układzie oznacza poprawne ciśnienie robocze dla typowego domu jednorodzinnego.

Jakość wody w instalacji CO: twardość, VDI 2035 i uzdatnianie

Woda twarda w instalacji centralnego ogrzewania wytrąca węglan wapnia przy temperaturze powyżej 60°C, czyli dokładnie tam, gdzie kocioł podgrzewa czynnik najintensywniej. Kamień osadza się na wymienniku płytowym, w pompie i w zaworach termostatycznych, zmniejszając przekrój przepływu nawet o 40% w ciągu pięciu sezonów. Stąd bierze się szum w grzejnikach i konieczność częstszego odpowietrzania.

Niemiecka wytyczna VDI 2035 określa dopuszczalną twardość wody grzewczej w zależności od mocy kotła i pojemności zładu. Dla domowej instalacji o mocy do 50 kW i pojemności do 200 litrów wymagana twardość nie powinna przekraczać 11,2°dH (skala niemiecka). Przy większych zładach lub twardszej wodzie wodociągowej uzdatnianie staje się obowiązkowe, bo inaczej producent kotła może odmówić naprawy gwarancyjnej.

Twardość ogólną wody mierzy się w stopniach niemieckich (°dH), gdzie 1°dH odpowiada 10 mg CaO w litrze wody. Większość wodociągów w Polsce dostarcza wodę o twardości 12-22°dH, a lokalne studnie głębinowe nawet powyżej 30°dH. Te wartości trzeba pomnożyć przez objętość wody w układzie, żeby oszacować, ile kamienia trafi do instalacji przez cały sezon grzewczy.

Uwaga: producenci kotłów kondensacyjnych dopuszczają parametry wody ściśle wg VDI 2035. Przekroczenie twardości 16,8°dH przy zładzie powyżej 100 l zwykle oznacza utratę gwarancji na wymiennik ciepła. Dokument gwarancyjny warto sprawdzić przed pierwszym napełnieniem.

Dobór uzdatniacza wody do instalacji CO

Zmiękczacz jonowymienny w instalacji domowej dobiera się na podstawie dwóch parametrów: wydajności jonitu między regeneracjami (podawanej w litrach na stopień twardości) oraz twardości wody surowej. Praktyczny wzór wygląda następująco:

Litry wody miękkiej między regeneracjami = pojemność złoża (l) × twardość do usunięcia (°dH)

Dla typowej butli 7 litrów i twardości surowej 20°dH, z której trzeba zejść do 4°dH, usuwamy 16°dH. Pojemność robocza wynosi zatem 7 × 16 = 112 litrów miękkiej wody na pełen cykl. Przy zładzie 150 l i pojemności naczynia wzbiorczego 18 l oznacza to konieczność regeneracji po każdym napełnieniu, a przy dopełnianiu co sezon, zużycie soli tabletkowanej sięga około 1,2 kg.

Wartość w tabeli oznacza ilość wody zmiękczonej między regeneracjami przy docelowej twardości resztkowej 4°dH.

Procedura napełniania instalacji CO krok po kroku

Przed pierwszym uruchomieniem instalacji konieczne jest płukanie, próba ciśnieniowa i odpowietrzenie. Każdy z tych etapów ma konkretne wartości, których nie warto zgadywać.

Przygotowanie

• Sprawdź szczelność połączeń w kotłowni i rozdzielaczu.
• Ustaw zawory grzejnikowe w pozycji otwartej.
• Zamknij zawór gazu lub wyłącz kocioł z eksploatacji.
• Przygotuj wiadro 10 l, wąż ogrodowy ½ cala i klucz do odpowietrzników.
• Potwierdź ciśnienie wody wodociągowej minimum 2 bary.

Płukanie zimną wodą

Otwórz najniższy punkt spustu, podłącz wąż do kanalizacji. Napełniaj układ wodą wodociągową, aż w wypływie znikną pęcherzyki powietrza i widoczne zanieczyszczenia. Minimum 3 objętości zładu przepchnięte przez instalację usuwa resztki montażowe i topnik z lutów.

Próba ciśnieniowa

Zamknij zawory odcinające i napompuj instalację do 3 bar przy użyciu pompy ręcznej lub zaworu napełniającego. Ciśnienie 3 bar utrzymaj przez 30 minut. Spadek o więcej niż 0,2 bar oznacza nieszczelność, którą trzeba zlokalizować i uszczelnić przed dalszymi krokami.

Napełnianie wodą uzdatnioną

Przełącz dopływ na zmiękczacz i napełniaj układ przez zawór antyskażeniowy, kontrolując manometr. Woda powinna wchodzić powoli, najlepiej przy wydajności 5-8 litrów na minutę, co ogranicza pęcherzyki powietrza. Ciśnienie docelowe 1,2-1,5 bar ustala się przy zimnym układzie.

Odpowietrzanie

Od góry do dołu: otwieraj odpowietrzniki automatyczne przy rozdzielaczu, potem ręczne przy każdym grzejniku, zaczynając od najwyżej położonych obiegów. Powtarzaj procedurę po 24 godzinach, bo rozpuszczone gazy uwalniają się wolniej, niż wydaje się po pierwszym uruchomieniu.

Kontrola po 24 godzinach

Ponowne sprawdzenie ciśnienia roboczego eliminuje ryzyko poduszki powietrznej, która po rozgrzaniu potrafi wyrzucić wodę przez zawór bezpieczeństwa. Poniżej 1,0 bar konieczne jest dopełnienie; powyżej 1,7 bar upust przez zawór spustowy.

Dobór ciśnienia roboczego

Ciśnienie w instalacji CO wynika z dwóch czynników: wysokości statycznej budynku oraz temperatury roboczej. Przy domu jednorodzinnym o dwóch kondygnacjach (6 m słupa wody) ciśnienie minimalne to 0,6 bar, a docelowe dla zimnego układu 1,2 bar. Każdy metr wysokości budynku dodaje 0,098 bar, czyli w praktyce około 0,1 bar na metr.

Temperatura wprowadza dodatkową zmienną: powyżej 40°C woda rozszerza się mniej więcej o 0,1 bar na każde 10°C wzrostu średniej temperatury zładu. Dlatego wskazówka: ustaw ciśnienie zimnego napełniania na dolną granicę zakresu, a naczynie wzbiorcze dobierz z 20-procentowym zapasem na rozszerzalność cieplną.

Najczęstsze błędy przy napełnianiu instalacji

Woda wodociągowa prosto z kranu bez uzdatniania to najpopularniejszy grzech w polskich kotłowniach. Odkładający się kamień w wymienniku kotła kondensacyjnego potrafi zmniejszyć sprawność o 8% w trzy sezony, a jego usunięcie bywa droższe niż wymiana całego urządzenia.

Brak zaworu antyskażeniowego klasy CA to drugi najczęstszy błąd. Inspekcja sanitarna może nakazać jego montaż, a ubezpieczyciel odmówić wypłaty odszkodowania, jeśli skażona woda wodociągowa spowoduje zagrożenie zdrowia domowników.

Mieszanie wody z różnych obiegów (np. wody surowej z wody zmiękczonej) przy dopełnianiu po awarii rozpuszcza nagromadzony kamień, który trafia do filtra i pompy. W takiej sytuacji konieczne jest płukanie chemiczne, a nie zwykłe dopełnienie.

Wskazówka: przy wymianie kotła w istniejącej instalacji warto wykonać płukanie chemiczne środkiem na bazie kwasu cytrynowego lub fosforowego. Osady w starym układzie po podłączeniu nowego wymiennika mogłyby zablokować przepływ w ciągu kilku tygodni.

Kiedy nie stosować wybranych rozwiązań

Zmiękczacz jonowymienny nie sprawdza się w instalacjach otwartych z naczyniem przelewowym, bo sól z regeneracji przedostaje się do wody i przyspiesza korozję blachy. Tam lepszym rozwiązaniem będzie inhibitor korozji w płynie.

Reduktor ciśnienia nie jest potrzebny w domach podłączonych do hydroforu z własnego ujęcia, gdzie ciśnienie reguluje się pompą. Montaż dodatkowego reduktora tylko komplikuje układ.

Woda całkowicie demineralizowana (destylat) nie nadaje się do instalacji stalowych, bo pozbawiona jonów wykazuje silne działanie korozyjne. Stosuje się ją wyłącznie w układach aluminiowych lub z tworzyw sztucznych, w obiegach zamkniętych.

Modernizacja istniejącej instalacji

Wymiana kotła w kilkuletniej instalacji wymaga sprawdzenia jakości wody i stanu filtra siatkowego. Częstym błędem jest pozostawienie starego zładu, który pełen jest osadów po poprzednim sezonie. Przed montażem nowego urządzenia konieczne jest płukanie chemiczne i czyszczenie mechaniczne filtra.

Wymiana grzejników w starszym układzie z rurami stalowymi powinna obejmować kontrolę anody magnezowej w podgrzewaczu c.w.u. Po kilkunastu latach pracy anoda rozpuszcza się, a instalacja bez niej koroduje szybciej niż nowa.

Najczęściej zadawane pytania

Jakie ciśnienie powinno być w instalacji CO w domu jednorodzinnym? Zimno: 1,0-1,5 bar, w pracy przy 60°C: 1,3-1,7 bar. Powyżej 2,0 bar zawór bezpieczeństwa zaczyna się otwierać, poniżej 0,8 bar pompa traci wydajność i zasysa powietrze.

Czym grozi napełnienie instalacji twardą wodą? Kamień w wymienniku, obniżona sprawność, awaria pompy i utrata gwarancji producenta kotła.

Jak często wymieniać wodę w instalacji CO? W układzie zamkniętym woda krąży bez wymiany przez cały okres eksploatacji. Dopełnia się ją po upustach związanych z odpowietrzaniem. Wymiana całego zładu konieczna jest tylko po chemicznym płukaniu lub poważnej awarii.

Do czego służy zawór antyskażeniowy CA? Oddziela instalację grzewczą od wody pitnej w sposób zgodny z normą PN-EN 1717, zapobiegając cofnięciu się zanieczyszczonej wody do sieci wodociągowej.

Porada praktyka: po zakończeniu napełniania zapisz datę, ciśnienie i twardość wody w dokumentacji kotłowni. Te trzy liczby pomogą serwisantowi ocenić stan instalacji przy kolejnej wizycie i szybciej wykryć zmianę jakości wody wodociągowej.

Źródła i normy

PN-EN 1717:2002 Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych.

VDI 2035 Blatt 1 i 2 Ochrona przed korozją i kamieniem w instalacjach wodnych i grzewczych.

Warunki gwarancji producentów kotłów (dokumenty serwisowe dla konkretnych modeli, np. Viessmann, Vaillant, Junkers).

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
