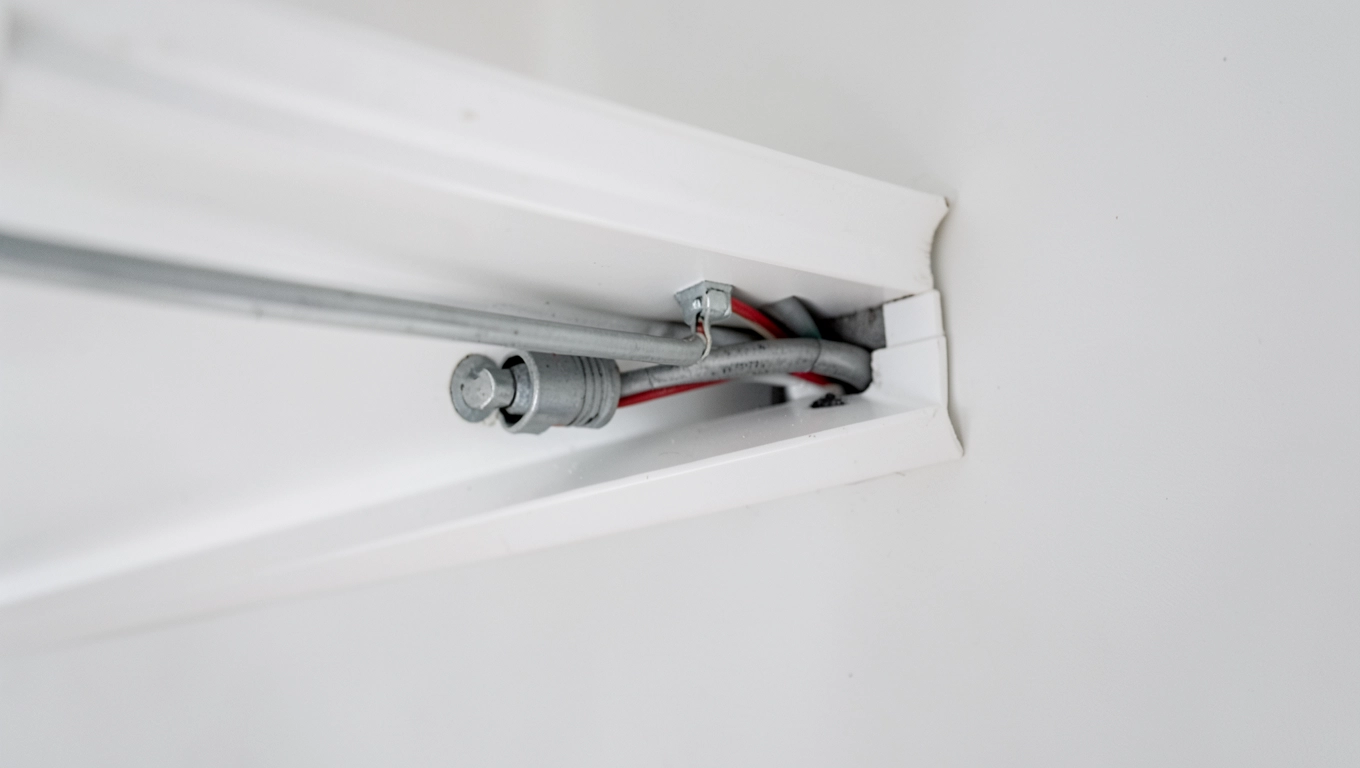

Instalacja natynkowa w listwach krok po kroku

Kucie ścian w bloku z wielkiej płyty brzmi jak droga przez mękę: pył, hałas, tygodnie bez prądu w pokojach. Tymczasem instalacja natynkowa w listwach pozwala wymienić starą instalację aluminiową w weekend, bez jednego kucia i bez potrzeby angażowania ekipy tynkarskiej. Przewody prowadzone w korytkach PVC lub kanałach aluminiowych można później rozbudować o kolejny obwód, przesunąć gniazdko albo dołożyć punkt oświetleniowy, a całość prezentuje się czysto nawet w surowym wnętrzu loftu.

• Natynkowa, podtynkowa czy wtynkowa co wybrać?
• Trasowanie i planowanie trasy listwy natynkowej
• Dobór przewodów YDYp i uchwytów do listew instalacyjnych
• Montaż korytek, pokryw i puszek natynkowych krok po kroku
• Listwy przypodłogowe i przysufitowe w nowoczesnym wnętrzu
• Najczęstsze błędy w instalacji natynkowej i jak ich uniknąć
• Kontrola i odbiór instalacji natynkowej
• Koszty materiałów i robocizny realne widełki
• Mini-case'y z różnych realizacji
• Mini-glosariusz dla osób bez doświadczenia
• Kiedy natynkowa jest niedozwolona?

Natynkowa, podtynkowa czy wtynkowa co wybrać?

Zanim padnie decyzja o listwie, warto zrozumieć, czym różnią się trzy podstawowe sposoby prowadzenia przewodów w budynku. Instalacja podtynkowa wymaga kucia bruzd, tynkowania i szpachlowania, a po zamontowaniu przewody znikają pod powierzchnią ściany. Wtynkowa (inaczej wtynkowo-podtynkowa) polega na osadzaniu rur elastycznych w warstwie tynku, kiedy ściany i tak są świeżo otynkowane. Natynkowa idzie po powierzchni, a jej elementy mocowane są mechanicznie za pomocą uchwytów, korytek lub listew instalacyjnych.

Wariant natynkowy sprawdza się wszędzie tam, gdzie kucie jest nieopłacalne lub technicznie niemożliwe. Mury z betonu architektonicznego, ściany z karton-gipsu, cegły silikatowej bez tynku, a także adaptacje strychów, garaży i piwnic wszędzie tam listwa położona po wierzchu bywa jedynym rozsądnym rozwiązaniem. W pomieszczeniach wilgotnych, takich jak pralnie czy kotłownie, instalacja natynkowa ułatwia też późniejszą kontrolę stanu przewodów.

Natynkowa vs podtynkowa vs wtynkowa porównanie

Widełki cenowe obejmują materiał i robociznę dla pojedynczego punktu (gniazdo lub łącznik), wg stawek rynkowych 2024 r. Różnica w koszcie robocizny wynika głównie z czasochłonności: kucie bruzdy 20×20 mm w betonie zajmuje około 30-40 minut na metr bieżący, montaż korytka natynkowego około 5 minut.

Trasowanie i planowanie trasy listwy natynkowej

Każdy poważny problem zaczyna się od pytania „od czego zacząć?". W przypadku instalacji natynkowej odpowiedź jest prosta: od kartki i ołówka. Trasowanie polega na wytyczeniu na ścianie linii, którymi pobiegnie korytko, oraz punktów osprzętu gniazd, łączników, puszek rozgałęźnych. Wysokości montażu reguluje norma PN-HD 60364 oraz zwyczaj budowlany: gniazda wtyczkowe 30 cm od podłogi (w kuchni 110-120 cm nad blatem), łączniki oświetlenia 120-140 cm, a w pokojach dziecięcych 90 cm.

Zasada równych linii to pierwszy warunek estetyki. Korytka natynkowe prowadzi się poziomo w odległości 5-10 cm od krawędzi sufitu lub prostopadle do niego. Grupowanie osprzętu pod wspólną ramkę pozwala ograniczyć liczbę puszek, a co za tym idzie liczbę przejść przewodów przez przegrody korytka. Na rysunku pomieszczenia warto od razu nanieść obwody oświetleniowe (1,5 mm²) i gniazdowe (2,5 mm²) różnymi kolorami, żeby później nie pomylić tras w rozdzielnicy.

Checklista przed rozpoczęciem prac (10 punktów):

• Sporządzony schemat jednokreskowy obwodów i oznaczony rozdział na rozdzielnicy.
• Wytyczone poziomy i piony laserem lub poziomicą wężową.
• Sprawdzone, czy w ścianie nie biegną rury wod-kan lub inne przewody (wykrywacz lub projekt).
• Dobrane korytka o szerokości z 30% zapasem na późniejsze dołożenie przewodu.
• Przygotowane puszki natynkowe z wprowadzeniami (dławikami) dobranymi do średnicy rury.
• Uchwyty dobrane do podłoża: kołki rozporowe do betonu i cegły, wkręty z kołkami sprężynowymi do karton-gipsu.
• Przewody YDYp zakupione z 10% zapasem długości.
• Rozdzielnica dobrana do liczby modułów + 20% rezerwy.
• Plomby, zaślepki, opaski zaciskowe i koszulki termokurczliwe w zasięgu ręki.
• Wyłączone napięcie w obwodzie, sprawdzone próbnikiem, a tablica zabezpieczona przed przypadkowym załączeniem.

Planowanie to też kwestia przepisów. PN-HD 60364 dopuszcza instalację natynkową pod warunkiem zapewnienia stopnia ochrony co najmniej IP2X w pomieszczeniach suchych i IP44 w wilgotnych. W praktyce oznacza to konieczność stosowania korytek z certyfikatem odporności na uderzenia (minimum IK07) w korytarzach i garażach, gdzie przypadkowe uderzenie twardym przedmiotem nie powinno naruszyć izolacji.

Dobór przewodów YDYp i uchwytów do listew instalacyjnych

Przewód YDYp (płaski, miedziany, w izolacji PVC) to podstawowy wybór do instalacji natynkowej w listwach. Jego płaski profil ułatwia ułożenie w korytku bez skręcania, a powłoka polwinitowa wytrzymuje temperatury od -15°C do +70°C. YDYo (okrągły) sprawdza się tam, gdzie trasa wygina się łukami lub przechodzi przez rurę ochronną okrągły przekrój łatwiej przesuwa się w giętkiej rurze winidurowej.

Przekroje wynikają z obciążenia obwodu. Oświetlenie 1,5 mm² wystarczy do 3,5 kW mocy zainstalowanej, co w praktyce pokrywa około 15-20 punktów świetlnych na jednym obwodzie zabezpieczonym bezpiecznikiem B10 A. Gniazda wtyczkowe 2,5 mm², zabezpieczenie B16 A, dopuszczalne obciążenie do ok. 3,6 kW, czyli gniazdo może zasilać jednocześnie lodówkę, czajnik i laptop bez ryzyka przegrzania przewodu. Obwody kuchenne z kuchenką elektryczną wymagają 4 mm² lub 6 mm² w zależności od mocy urządzenia.

Dobór korytka do liczby przewodów

Uchwyty dystansowe dobiera się do podłoża. W betonie i cegle pełnej sprawdzają się klasyczne kołki rozporowe 6×40 mm z wkrętem 4×40 mm. W karton-gipsie niezbędne są kołki sprężynowe lub tzw. motylki, które rozkładają obciążenie po drugiej stronie płyty. W drewnie (stropy na legarach) wystarczą wkręty z łbem stożkowym 4×35 mm. Rozstaw uchwytów: co 80 cm w poziomie i do 100 cm w pionie, przy czym w strefach narażonych na uszkodzenie (nisko przy podłodze) warto zagęścić do 40 cm.

Montaż korytek, pokryw i puszek natynkowych krok po kroku

Korytko natynkowe montuje się po trasowaniu, zaczynając od rozdzielnicy lub od najdalszego punktu. Pierwszy krok to przyłożenie odcinka do ściany, wyznaczenie miejsc na kołki i nawiercenie otworów (wiertło 6 mm w betonie). Drugi krok przykręcenie korytka, ale bez pokrywy, żeby umożliwić późniejsze wciąganie przewodów. Przewody wprowadza się od puszki do puszki lub od rozdzielnicy, zostawiając po 15 cm zapasu w każdej puszce na podłączenie.

Puszki natynkowe muszą przylegać do ściany całą powierzchnią tylną ścianki. Szczelina między puszką a murem to mostek akustyczny i miejsce gromadzenia kurzu, ale przede wszystkim miejsce, w którym przewód może być zagięty pod zbyt ostrym kątem. Norma dopuszcza promień gięcia nie mniejszy niż 6-krotność średnicy przewodu, czyli dla YDYp 3×2,5 mm² to minimum 3,5 cm. Listwa powinna więc kończyć się przy wprowadzeniu do puszki, a przewód wychodzić łagodnym łukiem.

Kolejność montażu (z opisem „co widzisz po robocie"):

Łączenia odcinków korytek wykonuje się kształtkami: narożnikami wewnętrznymi, zewnętrznymi, płaskimi i trójnikami. Cięcie nożem lub piłą drobnozębną wymaga gratowania krawędzi, bo ostry zadzior może przeciąć izolację przewodu przy wciąganiu. W miejscach łączeń nie pozostawia się szczelin pokrywa musi leżeć na korytku na całej długości, a łączenie korytko-korytko osłania się złączką zaciskową.

Listwy przypodłogowe i przysufitowe w nowoczesnym wnętrzu

Listwy przypodłogowe z kanałem kablowym to dziś standard w mieszkaniach, gdzie trudno poprowadzić przewody podtynkowo w strefie podłogi. Wewnątrz takiej listwy biegną obwody zasilające gniazda wtyczkowe, ale też sygnałowe: Ethernet (skrętka UTP kat. 6), koncentryk antenowy TV-SAT, a nawet przewody alarmowe lub do monitoringu IP. Kanał wewnętrzny powinien mieć przegrodę, która fizycznie oddziela napięcie sieciowe (230 V) od sygnałowego to wymóg normy PN-HD 60364-4-46, ale też sposób na uniknięcie zakłóceń w transmisji danych.

Listwy przysufitowe działają podobnie, ale pozwalają poprowadzić obwód oświetleniowy wzdłuż krawędzi sufitu, kiedy podtynkowy punkt świetlny trzeba przesunąć o metr albo dwa. W aranżacjach loftowych aluminiowe kanały natynkowe stały się elementem dekoracyjnym ich srebrna lub antracytowa powierzchnia komponuje się z surowym betonem i czerwienią cegły. Aluminium lepiej odprowadza ciepło z kabli niż PVC, więc w obwodach z dużym obciążeniem (powyżej 10 A ciągłego) warto po nie sięgnąć.

Ważne ograniczenia:

• Zakaz umieszczania puszek rozgałęźnych wewnątrz listwy przypodłogowej. Połączenia wykonuje się wyłącznie w puszkach gniazd lub w rozdzielnicy.
• Listwa nie może przykrywać kratek wentylacyjnych i nie może biec przez strefy zagrożenia wybuchem (garaż podziemny z LPG, kotłownia gazowa).
• W kuchni z kuchenką gazową instalacja natynkowa wymaga zwiększonego stopnia ochrony (min. IP44) i prowadzenia przewodów w odległości co najmniej 50 cm od urządzeń grzewczych.

Modernizacja istniejącej listwy o nowy obwód bywa zaskakująco prosta. Wystarczy zdjąć pokrywę, ułożyć dodatkowy przewód w rezerwie korytka, wyprowadzić go do nowej puszki i zainstalować mechanizm gniazda. Bez kucia, bez kurzu, w ciągu jednego popołudnia. Dlatego właśnie systemy natynkowe projektuje się z 30-procentowym zapasem miejsca w kanale to inwestycja w przyszłą elastyczność, która zwraca się przy pierwszej poważniejszej zmianie aranżacji.

Najczęstsze błędy w instalacji natynkowej i jak ich uniknąć

TOP 5 błędów początkujących:

1. Zbyt małe korytko. Montaż kanału 20×10 mm pod obwód gniazdowy to proszenie się o kłopoty. Trzy przewody YDYp 3×2,5 mm² nie mieszczą się bez ciasnego upakowania, które utrudnia odprowadzanie ciepła. Efekt: przegrzewanie izolacji, skrócona żywotność, w skrajnych przypadkach zadziałanie zabezpieczenia nadprądowego przy pełnym obciążeniu.

2. Brak przegrody między obwodami. Jednoprzestrzenne korytko wygląda porządnie, ale mieszanie obwodów oświetleniowych, gniazdowych i sygnałowych w jednej komorze zwiększa ryzyko zakłóceń i utrudnia lokalizację usterek. Przegroda wewnętrzna to koszt rzędu 4-8 zł/mb, a pozwala utrzymać separację galwaniczną i logiczną.

3. Mocowanie uchwytów co 1,2-1,5 m. Wizualnie ściana wygląda czysto, ale przewody wewnątrz korytka zaczynają zwisać, szczególnie w pionie. Skutek: w dłuższych odcinkach pokrywa odstaje, a w skrajnych przypadkach wypada z zatrzasków. Prawidłowy rozstaw uchwytów co 80 cm w poziomie i do 100 cm w pionie.

4. Ostre krawędzie przy cięciu korytka. Niedogładzone zadziory tną izolację przy wciąganiu przewodu. Objaw: brak ciągłości obwodu ujawnia się dopiero podczas pomiarów, a naprawa wymaga wymiany odcinka kabla.

5. Brak rezerwy długości przewodów w puszce. Zbyt krótkie końcówki (poniżej 10 cm) wymuszają łączenie przewodów w puszce, co jest niezgodne z normą i utrudnia późniejszą wymianę gniazda. Minimum 15 cm zapasu w każdej puszce to żelazna zasada.

Kontrola i odbiór instalacji natynkowej

Po zakończeniu montażu, jeszcze przed założeniem pokryw, instalację trzeba sprawdzić. Pierwszy test to ciągłość przewodów ochronnych i fazowych miernik uniwersalny lub specjalistyczny miernik instalacji (np. Sonel MPI-530) podłącza się między żyłę fazową a ochronną. Brak ciągłości oznacza przerwę mechaniczną, najczęściej w miejscu zagięcia lub przecięcia izolacji. Drugi test to pomiary impedancji pętli zwarcia wartość poniżej 0,5 Ω w instalacji 230 V gwarantuje, że zabezpieczenie nadprądowe zadziała w wymaganym czasie.

Próba działania obejmuje załączenie każdego obwodu pod obciążeniem (żarówka 100 W lub grzejnik testowy) i obserwację, czy napięcie utrzymuje się w granicach 230 V ±10%. Spadek napięcia poniżej 207 V sygnalizuje zbyt mały przekrój przewodu lub zbyt długą trasę. W obwodach z czułymi urządzeniami (komputer, sprzęt audio) wartości powinny mieścić się w granicach ±5%, czyli 218-241 V.

Norma PN-HD 60364 wymaga też wykonania pomiarów rezystancji izolacji (minimalna dopuszczalna wartość 0,5 MΩ dla napięcia probierczego 500 V DC) oraz sprawdzenia działania wyłączników różnicowoprądowych przyciskiem TEST. W dokumentacji powykonawczej zapisuje się wyniki pomiarów, schemat rozdzielnicy oraz trasy przewodów informacje niezbędne przy późniejszych rozbudowach lub sprzedaży nieruchomości.

Koszty materiałów i robocizny realne widełki

Całkowity koszt instalacji natynkowej w mieszkaniu o powierzchni 50 m² waha się od 6 500 do 11 000 zł (materiał + robocizna). Korytka PVC stanowią około 12% kosztu materiałów, przewody YDYp 22%, osprzęt (gniazda, łączniki, ramki) 30%, rozdzielnica z zabezpieczeniami 18%, puszki i kształtki 8%, drobne elementy montażowe 10%. Materiały w kanałach aluminiowych podnoszą koszt o około 40-60% w stosunku do PVC, ale dają trwalszy i bardziej odporny na uszkodzenia wynik.

Porównanie materiałów kanałów

Robocizna elektryka z uprawnieniami SEP to wydatek rzędu 70-110 zł za punkt elektryczny (gniazdo lub łącznik) oraz 18-28 zł za metr bieżący trasy korytkowej. Stawki różnią się regionalnie w Warszawie i Krakowie ceny bywają o 20-30% wyższe niż w mniejszych miastach.

Mini-case'y z różnych realizacji

Mieszkanie 50 m² w bloku z wielkiej płyty. Wymieniono instalację aluminiową na YDYp 3×2,5 mm² w korytkach PVC 40×20 mm przy suficie. Zastosowano 18 gniazd podwójnych, 9 łączników, 2 obwody oświetleniowe, 2 obwody gniazdowe. Czas prac: 1,5 dnia. Koszt materiałów: 2 800 zł, robocizna: 3 200 zł. Wyzwanie: prowadzenie tras nad sufitem podwieszanym, gdzie listwa zniknęła za płytą g-k.

Loft 90 m² w starej kamienicy. Instalacja natynkowa w kanałach aluminiowych pomalowanych na kolor ścian (szary beton). 24 punkty, 4 obwody, oświetlenie szynowe 3-fazowe. Czas: 3 dni. Koszt materiałów: 6 400 zł, robocizna: 4 800 zł. Kluczowe: aluminiowy kanał komponuje się z odsłoniętą cegłą i stanowi element dekoracyjny.

Garaż 25 m² z warsztatem. Zasilanie trójfazowe 400 V dla spawarki, oświetlenie LED, gniazda 230 V i 400 V. Kanały PVC 60×40 mm i 80×60 mm, stopień ochrony IP54. Czas: 1 dzień. Koszt: 1 900 zł materiał, 1 400 zł robocizna. Wyzwanie: zachowanie wymagań ochrony IP w pomieszczeniu wilgotnym i zapylonym.

Mini-glosariusz dla osób bez doświadczenia

YDYp przewód miedziany płaski w izolacji PVC, najpopularniejszy w instalacjach natynkowych. Płaski profil ułatwia ułożenie w korytkach.

YDYo przewód miedziany okrągły w izolacji PVC. Stosowany w rurach ochronnych lub tam, gdzie trasa wymaga wielu zagięć.

Winidur potoczna nazwa rur instalacyjnych z twardego PVC (sztywne, niebieskie lub czarne), używanych do mechanicznej ochrony przewodów na ścianie.

Puszka natynkowa obudowa montażowa z PVC lub poliwęglanu, montowana na powierzchni ściany. Występuje w wersjach pojedynczych, podwójnych, potrójnych i poczwórnych, z wprowadzeniami kablowymi (dławikami) zapewniającymi stopień ochrony IP44 lub wyższy.

PN-HD 60364 zharmonizowana norma europejska dotycząca instalacji elektrycznych niskiego napięcia, wdrożona w Polsce jako PN-HD 60364. Określa wymagania bezpieczeństwa, doboru przewodów i ochrony przeciwporażeniowej.

Kiedy natynkowa jest niedozwolona?

Instalacja natynkowa nie może być stosowana w strefach zagrożenia wybuchem EX, do których należą pomieszczenia z gazami palnymi, mgłą lakierniczą lub pyłem mącznym. W kuchni z kuchenką gazową obowiązują dodatkowe wymagania przewody prowadzone natynkowo muszą być osłonięte korytkiem z atestem trudnopalności i oddalone od źródeł ciepła o co najmniej 50 cm. W pomieszczeniach zagrożonych zalewaniem (piwnice) instalacja natynkowa wymaga klasy ochrony minimum IP67, co w praktyce oznacza rezygnację ze standardowych korytek PVC na rzecz dedykowanych systemów ze stali nierdzewnej.

W budynkach zabytkowych decyzja o instalacji natynkowej bywa jedyną możliwą ze względu na zakaz kucia tynków. W takim przypadku warto uzgodnić trasy z konserwatorem zabytków, który może wskazać miejsca dopuszczalne i niedopuszczalne. W praktyce listwy natynkowe prowadzi się wtedy w narożnikach ścian, przy listwach przypodłogowych lub za meblami.

Źródła i normy: PN-HD 60364 (wieloczęściowa norma instalacji elektrycznych niskiego napięcia), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. z późn. zm.), katalogi producentów systemów korytkowych (np. seria katalogów publikowanych przez czołowych dostawców w Polsce). Aktualizacja przepisów i cen: pierwszy kwartał 2025 r. Przy większych realizacjach warto skonsultować trasy z projektantem lub elektrykiem z uprawnieniami SEP pełna lista sprawdzonych wykonawców dostępna jest w rejestrze Polskiej Izby Inżynierów Budownictwa.
