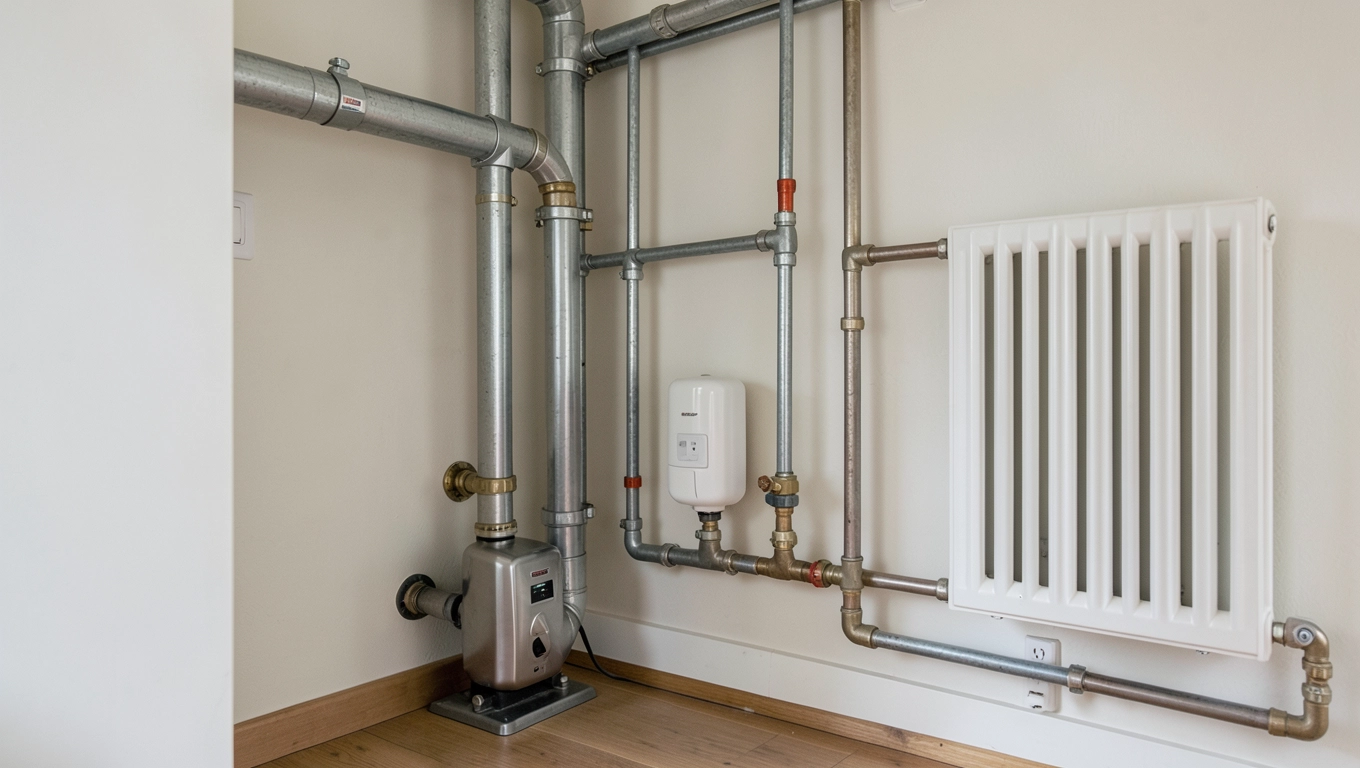

Instalacja CO Grawitacyjna z Pompą Obiegową

Czy można połączyć pozornie sprzeczne światy - niezawodną prostotę ogrzewania polegającego na naturalnych prawach fizyki z dynamiką i elastycznością nowoczesnych systemów opartych na wymuszonym obiegu? To pytanie nurtuje wielu właścicieli starszych domów, rozważających modernizację. Odpowiedź tkwi w rozwiązaniu, jakim jest Instalacja co grawitacyjna z pompą. Ten system stanowi inteligentny kompromis między tradycją a innowacją, pozwalając na znaczną poprawę komfortu użytkowania istniejącej instalacji bez konieczności jej całkowitej wymiany, co dla wielu jest kluczowe przy podejmowaniu decyzji o inwestycji.

Analizując dostępne dane dotyczące preferencji systemów grzewczych, łatwo zauważyć silny podział między zwolennikami czystej grawitacji a entuzjastami instalacji pompowych. Częstotliwość pojawiania się w dyskusjach fraz takich jak "instalacja grawitacyjna czy instalacja pompowa" (2 razy) czy "wady i zalety obu rozwiązań" (również 2 razy) wyraźnie wskazuje, że wybór odpowiedniego systemu CO jest punktem spornym i wymaga głębokiej analizy porównawczej. Poniższa, uproszczona analiza przedstawia kluczowe aspekty trzech typów systemów z perspektywy użytkownika decydującego o modernizacji, czerpiąc wnioski z powszechnie omawianych różnic, co stanowi podstawę do zrozumienia pozycji systemu hybrydowego.

Powyższa charakterystyka doskonale ilustruje, dlaczego sama dyskusja o "instalacji grawitacyjnej czy instalacja pompowa" często prowadzi do poszukiwania drogi pośredniej. System hybrydowy, poprzez włączenie pompy do istniejącej, zazwyczaj grawitacyjnej struktury, stara się połączyć stabilność i częściową niezależność od zasilania elektrycznego (typowe dla grawitacji) z dynamicznym rozprowadzaniem ciepła i możliwością zastosowania nowocześniejszych grzejników czy nawet prób integracji ogrzewania podłogowego (domena systemów pompowych). Kluczem jest tu umiejętne zaprojektowanie współpracy tych dwóch sił napędowych w jednej instalacji grzewczej, co wymaga precyzyjnego zrozumienia obu mechanizmów.

Zasada działania instalacji grawitacyjnej z pompą

Fundamentalna zasada działania instalacji grawitacyjnej opiera się na prostej, choć genialnej fizyce: cieplejsza woda ma mniejszą gęstość niż woda chłodniejsza. Gdy woda w kotle się nagrzewa, staje się lżejsza i naturalnie unosi się w przewodach zasilających.

To zjawisko tworzy tak zwane "ciśnienie grawitacyjne" – niewielką różnicę ciśnień między lżejszym słupem ciepłej wody w pionach zasilających a cięższym słupem chłodniejszej wody powracającej przewodami powrotnymi. Ta różnica ciśnień wymusza obieg czynnika grzewczego w całym systemie grzewczym.

Woda o temperaturze opuszczającej kocioł, często osiągającej 70-80°C, wędruje ku górze pionami do najwyższych punktów instalacji lub rozdziela się już w dolnej części budynku (rozdział dolny) lub na strychu (rozdział górny), docierając do poszczególnych grzejników. Temperatura wody powracającej do kotła, czyli na powrocie, jest zazwyczaj niższa o typowe 15-20°C w czystych systemach grawitacyjnych, co podtrzymuje zjawisko konwekcji.

Dodanie pompy cyrkulacyjnej do takiej instalacji zasadniczo zmienia jej dynamikę pracy, nie eliminując jednak potencjału obiegu grawitacyjnego jako elementu redundantnego. Pompa, najczęściej zamontowana na rurociągu powrotnym tuż przed kotłem, przejmuje rolę głównego napędu dla czynnika grzewczego.

Pompa cyrkulacyjna działa na zasadzie wymuszenia obiegu, generując znacznie wyższe ciśnienie robocze niż naturalne ciśnienie grawitacyjne. Typowe pompy dla domów jednorodzinnych potrafią wytworzyć słup podnoszenia rzędu 4-8 metrów, co jest wielokrotnie większe niż siły grawitacyjne dostępne w instalacji.

Dzięki działaniu pompy, woda krąży w instalacji znacznie szybciej. Przepływ, który w czystej grawitacji może wynosić zaledwie kilkaset litrów na godzinę dla całego domu, po włączeniu pompy wzrasta do typowych 1-3 m³/h, w zależności od jej wydajności i oporów hydraulicznych instalacji.

Kluczowym elementem integracji pompy z instalacją grawitacyjną jest tzw. bypass, czyli obejście pompy. Jest to równoległy odcinek rury (często o średnicy zbliżonej do średnicy pionu, np. DN25-DN32, podczas gdy pompy mogą być instalowane na rurach DN20/25), który umożliwia swobodny przepływ wody w trybie grawitacyjnym.

Na nodze bypassu, która nie zawiera pompy, montuje się klapę zwrotną lub zawór zwrotny, który blokuje przepływ wody przez bypass w momencie pracy pompy, zmuszając cały strumień do przejścia przez nią. Gdy pompa się wyłączy (np. brak zasilania, awaria, termostat wyłączy obieg), klapa na bypassie otwiera się, umożliwiając przepływ grawitacyjny.

Umieszczenie pompy na powrocie, choć nie jest absolutnie obowiązkowe (czasem spotyka się ją na zasilaniu, choć rzadziej i zwykle bliżej kotła), jest zalecane ze względu na niższą temperaturę wody w tym miejscu. Niższa temperatura czynnika grzewczego przed pompą przekłada się na dłuższą żywotność jej uszczelnień i łożysk, co jest potwierdzone wieloletnimi doświadczeniami serwisantów.

Sterowanie pompą w systemie hybrydowym może być proste, oparte na termostacie kotłowym (włącza pompę, gdy kocioł osiągnie np. 45-50°C), lub bardziej zaawansowane, powiązane z termostatem pokojowym lub sterownikiem pogodowym, co pozwala na lepszą regulację temperatury w pomieszczeniach.

Mimo dodania pompy, fundamentalne elementy instalacji grawitacyjnej, takie jak odpowiednio dobrane, większe średnice rur w głównych pionach zasilających i powrotnych (typowo DN40, DN50, a nawet DN65 w bardzo dużych systemach lub blisko kotła) oraz właściwe spadki i odpowietrzenia w najwyższych punktach (najczęściej z otwartym naczyniem wzbiorczym), muszą zostać zachowane. Ich obecność gwarantuje, że system zachowa zdolność do pracy grawitacyjnej.

Naczynie wzbiorcze w instalacji grawitacyjnej jest zazwyczaj naczyniem otwartym, zlokalizowanym powyżej najwyższego punktu grzewczego, pełniącym rolę odpowietrznika i zabezpieczenia przed wzrostem ciśnienia. Integracja pompy nie zmienia konieczności jego istnienia dla trybu grawitacyjnego.

Instalacja grzewcza z rozdziałem górnym, gdzie woda transportowana jest pionem do góry, a następnie rozprowadzana w dół do grzejników, jest typowym układem grawitacyjnym, do którego łatwo można dołożyć pompę, zachowując jej funkcję. Również układ z rozdziałem dolnym, z głównym rozdzielaczem w piwnicy, doskonale współpracuje z pompą.

Zastosowanie pompy pozwala na zmniejszenie różnicy temperatur między zasilaniem a powrotem do bardziej typowych dla systemów pompowych 5-10°C, co często poprawia sprawność nowoczesnych kotłów gazowych kondensacyjnych lub pomp ciepła (jeśli instalacja grawitacyjna jest do nich adaptowana), choć pierwotnie projektowana była dla kotłów stałopalnych.

Podsumowując, działanie hybrydowej Instalacja co grawitacyjna wspomagana pompą polega na wykorzystaniu pompy jako głównego siłownika obiegu, co zapewnia szybkie i efektywne rozprowadzanie ciepła, podczas gdy tradycyjne, grawitacyjne ukształtowanie systemu, zwłaszcza z bypassami i dużymi pionami, stanowi niezawodne zabezpieczenie na wypadek przerw w zasilaniu elektrycznym.

Zalety i wady połączenia systemu grawitacyjnego z pompą

Decyzja o połączeniu tradycyjnego systemu grawitacyjnego z pompą cyrkulacyjną jest zazwyczaj podyktowana chęcią uzyskania korzyści z obu światów. Analizując "wady i zalety obu rozwiązań" - czyli czystej grawitacji i czystego obiegu pompowego - hybryda jawi się jako rozwiązanie pośrednie, z własnym zestawem atutów i słabostek, które warto rozważyć.

Jedną z głównych zalet, która często przechyla szalę na korzyść modernizacji, jest zwiększona efektywność i szybkość ogrzewania. Czysta grawitacja bywa powolna, zwłaszcza w przypadku oddalonych grzejników. Pompa natychmiast wymusza obieg, dostarczając ciepło tam, gdzie jest potrzebne, co może skrócić czas osiągnięcia komfortowej temperatury w pomieszczeniach.

Zwiększona elastyczność montażowa to kolejny znaczący plus. Grawitacja wymaga precyzyjnych spadków rur i ograniczoną swobodę w lokalizacji grzejników – muszą być powyżej kotła (pomijając specyficzne układy z piwnicznymi grzejnikami i 'cofniętym' kotłem). Pompa eliminuje te ograniczenia, umożliwiając montaż grzejników na różnych wysokościach, a nawet dodanie pętli ogrzewania podłogowego (choć wymaga to zazwyczaj dodatkowego mieszacza).

Wyższy komfort użytkowania i precyzyjna regulacja temperatury stają się dostępne dzięki pompie. Możliwość sterowania jej pracą za pomocą termostatów (pokojowych, pogodowych) pozwala na bardziej płynne zarządzanie systemem i unikanie przegrzewania, które bywa problemem w systemach grawitacyjnych z kotłami stałopalnymi pracującymi na pełnej mocy.

Nie do przecenienia jest też redundancja w przypadku braku prądu. Wiele starszych instalacji z kotłami na paliwa stałe może pracować grawitacyjnie, gdy pompa jest wyłączona. Choć obieg jest wolniejszy i może nie ogrzać wszystkich grzejników z taką samą intensywnością, zapewnia on minimalne bezpieczeństwo przed wychłodzeniem budynku, a przede wszystkim chroni kocioł przed przegrzaniem (jeśli jest do tego przystosowany i ma niezależny układ kontroli temperatury).

W porównaniu do całkowitej wymiany starej instalacji grawitacyjnej na system pompowy, samo dodanie pompy do istniejącej infrastruktury o odpowiednich średnicach rur jest zazwyczaj inwestycją o niższym koszcie początkowym. Nie wymaga kucia ścian na nowo pod mniejsze rury, co znacznie redukuje zakres prac i związane z tym wydatki oraz niedogodności.

Przechodząc do wad, pierwszym aspektem jest zależność od zasilania elektrycznego, o ile pompa nie pracuje. W trybie podstawowym system wymaga prądu do działania pompy. Choć zachowana jest zdolność grawitacyjna, jej efektywność może być niższa, a rozkład ciepła nierównomierny w porównaniu do pracy z pompą.

Hybrydowy system grzewczy jest bardziej złożony technicznie niż czysta instalacja grawitacyjna. Wprowadzenie pompy, bypassu, zaworu zwrotnego, dodatkowego sterowania zwiększa liczbę elementów, które mogą ulec awarii lub wymagać konserwacji. To dodaje warstwę skomplikowania, której pozbawiona jest grawitacja.

Choć koszt modernizacji przez dodanie pompy jest niższy niż pełna wymiana systemu, generuje on jednak dodatkowe koszty eksploatacyjne w postaci zużycia energii elektrycznej przez pompę. Nowoczesne pompy są energooszczędne (często zużywają 25-100W), ale pracując przez całe sezony grzewcze, dokładają się do rachunków za prąd, co nie występuje w czystej grawitacji.

Wymagania dotyczące pierwotnej instalacji grawitacyjnej muszą być spełnione, aby hybryda działała poprawnie i zachowała funkcję grawitacyjną. Jeśli pierwotny system miał zbyt małe rury lub błędnie zaprojektowane spadki, samo dodanie pompy pomoże w trybie wymuszonym, ale tryb grawitacyjny może pozostać nieefektywny lub niemożliwy. Wymagana poprawność instalacji pierwotnej to warunek sine qua non dla sukcesu modernizacji.

Dodanie pompy do starego, zanieczyszczonego systemu grawitacyjnego może być ryzykowne dla pompy. Osad z rur (kamień, szlam, korozja) może szybko uszkodzić delikatne mechanizmy wirnika pompy cyrkulacyjnej. Konieczne jest dokładne przepłukanie i wyczyszczenie instalacji przed montażem pompy, co dodaje kosztów i pracy.

Wreszcie, osiągnięcie optymalnego zrównoważenia przepływów w systemie hybrydowym, gdzie koegzystują rury o dużych średnicach z potencjalnie mniejszymi rurami dodawanymi podczas modernizacji lub podłączającymi nowe elementy, może wymagać precyzyjnych ustawień, a czasem zastosowania zaworów równoważących. System ten bywa bardziej kapryśny w optymalizacji niż czysty system pompowy projektowany od podstaw.

Modernizacja instalacji grawitacyjnej a dodanie pompy

Decydując się na modernizację istniejącej instalacji grzewczej, która pracuje w systemie grawitacyjnym, dodanie pompy obiegowej jest jedną z popularniejszych i często uzasadnionych ekonomicznie opcji. Jak wskazują dyskusje o "wadach i zaletach obu rozwiązań", modernizacja zamiast pełnej wymiany może być "całkiem spora i dość kosztowna", ale często i tak bardziej opłacalna niż kucie całego domu.

Pierwszym krokiem, kluczowym dla sukcesu modernizacji, jest dokładna ocena stanu istniejącej instalacji CO grawitacyjnej. Należy sprawdzić drożność rur (szczególnie w przypadku starych stalowych instalacji, gdzie osad z kamienia i korozji może znacząco ograniczać przepływ), ich stan techniczny, a także prawidłowość sprowadzeń i odpowietrzenia. Z mojego doświadczenia wynika, że pominięcie tego etapu często prowadzi do kosztownych problemów.

Zanim zamontujemy pompę, absolutnym must-have jest czyszczenie instalacji. W systemach grawitacyjnych, często przez dziesięciolecia pracujących na wodzie, osadza się mnóstwo szlamu i kamienia. Wprowadzenie pompy i związany z tym zwiększony przepływ może oderwać te zanieczyszczenia, które błyskawicznie zniszczą wirnik pompy. Proste przepłukanie wodą może być niewystarczające; często zalecane jest płukanie chemiczne lub hydrodynamiczne przez wyspecjalizowaną firmę.

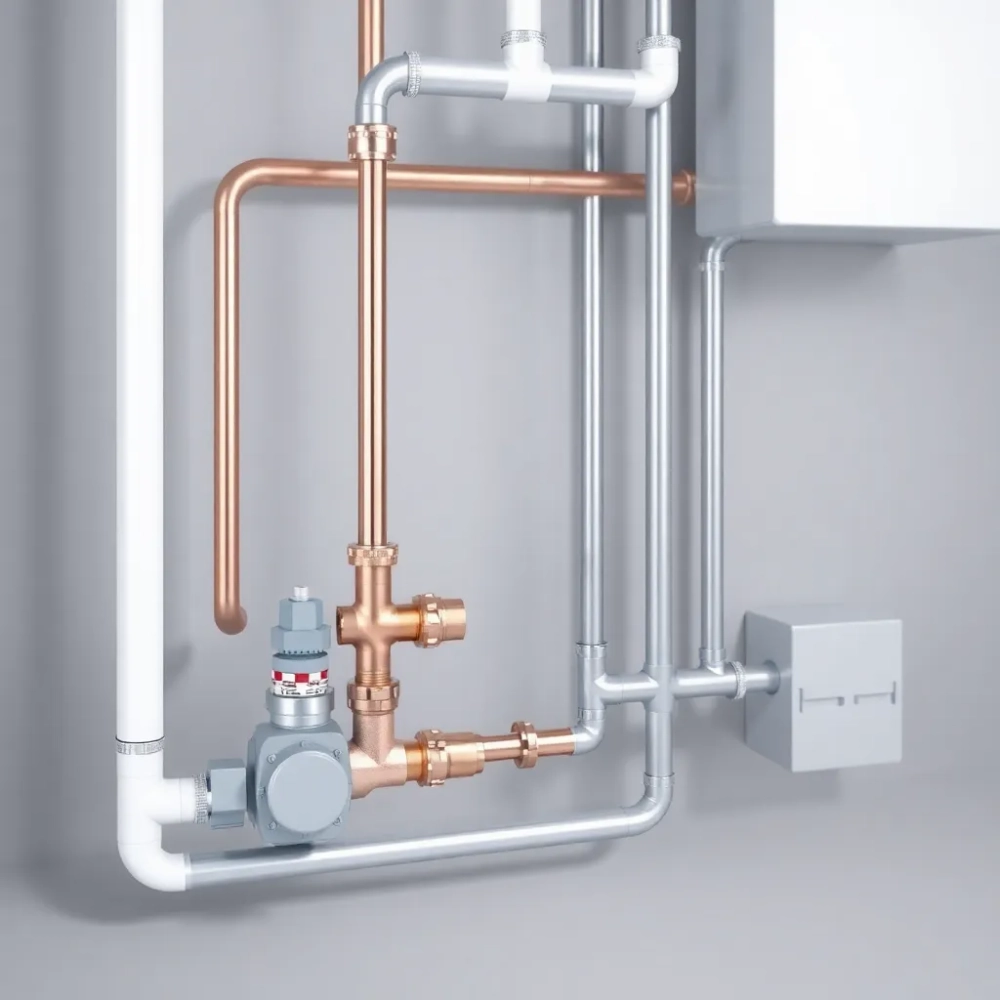

Fizycznie, dodanie pompy wymaga wstawienia jej w główny obieg instalacji, najczęściej na rurze powrotnej tuż przed wejściem do kotła. W tym miejscu temperatura wody jest niższa, co, jak wspomniano wcześniej, pozytywnie wpływa na żywotność pompy. Należy również zastosować armaturę, która umożliwi serwisowanie pompy.

Kluczowym elementem modyfikacji jest budowa bypassu (obejścia). To odcinek rury, równoległy do miejsca montażu pompy. Bypass powinien mieć średnicę zbliżoną do średnicy rury, w którą wpinana jest pompa (lub głównych rur powrotnych), aby zapewnić jak najmniejsze opory przepływu w trybie grawitacyjnym. Nierzadko spotyka się bypass wykonany z rury DN25 lub DN32 nawet przy pompie na rurze DN20.

Na nodze bypassu, gdzie nie ma pompy, konieczne jest zamontowanie zaworu zwrotnego (np. klapy zwrotnej grzybkowej), który pozwoli na przepływ wody tylko w jednym kierunku – tym samym, co kierunek przepływu wody wymuszany przez pompę. Klapa ta blokuje obieg wody przez bypass, gdy pracuje pompa, i otwiera się, gdy pompa stoi (brak prądu), umożliwiając obieg grawitacyjny. Należy upewnić się, że klapa jest zamontowana we właściwym kierunku!

Wokół samej pompy i na bypassie montuje się zawory odcinające (kulowe lub grzybkowe). Dwa zawory przed i za pompą oraz jeden na bypassie pozwalają na odizolowanie sekcji z pompą na czas konserwacji lub wymiany bez konieczności spuszczania całej wody z instalacji. To absolutna podstawa profesjonalnego montażu.

Koszt zakupu samej pompy obiegowej dla typowej instalacji domowej waha się zazwyczaj od 300 do 800 PLN za model standardowy, energooszczędny, z elektroniczną komutacją (ECM). Do tego dochodzi koszt zaworów (około 50-150 PLN/sztuka, potrzebne minimum 3 sztuki), rur i kształtek na bypass (około 50-200 PLN), a także zaworu zwrotnego (około 50-100 PLN).

Do tych kosztów materiałowych należy doliczyć koszt pracy instalatora. Czas montażu pompy z bypassem w istniejącym systemie to zazwyczaj od kilku godzin do jednego dnia roboczego, w zależności od warunków i koniecznych prac adaptacyjnych. Koszt robocizny może wynieść od 300 do 1000 PLN lub więcej w zależności od regionu i doświadczenia specjalisty.

Jeśli modernizacja obejmuje również płukanie instalacji, koszt ten może wzrosnąć o kolejne 200-1000 PLN w przypadku wynajęcia firmy, lub wymaga własnego nakładu pracy i zakupu chemii (około 100-300 PLN). Opcjonalne, ale zalecane, jest zamontowanie filtra magnetycznego przed pompą (koszt około 150-400 PLN), który wyłapuje zanieczyszczenia metaliczne, chroniąc pompę.

Całkowity koszt modernizacji poprzez dodanie pompy do instalacji grawitacyjnej, włączając materiały i robociznę, ale pomijając radykalne przebudowy rur, można szacować w przedziale od 800 PLN (bardzo prosty przypadek) do 2500 PLN i więcej, jeśli wliczamy profesjonalne czyszczenie i lepsze komponenty. To znacząco mniej niż pełna wymiana systemu, której koszt może łatwo przekroczyć 10 000 - 20 000 PLN w zależności od wielkości domu.

Aspekt sterowania pompą również jest częścią modernizacji. Najprostsze rozwiązanie to termostat montowany na rurze zasilającej kocioł (lub w koszulce w obudowie kotła), który włącza pompę, gdy kocioł osiągnie zadaną temperaturę (np. 45°C). Bardziej zaawansowane to sterowanie z termostatu pokojowego, co pozwala na bardziej precyzyjne zarządzanie komfortem cieplnym i potencjalne oszczędności paliwa.

Warto pamiętać o prawidłowym doborze pompy. Jej wydajność i wysokość podnoszenia powinny być dopasowane do wielkości instalacji i oporów, jakie generują grzejniki oraz rury (choć w starych instalacjach grawitacyjnych opory hydrauliczne samych rur bywają mniejsze dzięki ich dużym średnicom). Zbyt mocna pompa może generować szumy i zwiększać zużycie energii, zbyt słaba nie zapewni odpowiedniego przepływu.

Modernizacja często wiąże się z konwersją systemu z otwartego (z otwartym naczyniem wzbiorczym) na zamknięty (z przeponowym naczyniem wzbiorczym). Taka konwersja wymaga dodania przeponowego naczynia wyrównawczego (dobranego do pojemności instalacji), zaworu bezpieczeństwa i manometru. Choć możliwe jest dodanie pompy do systemu otwartego, system zamknięty jest nowocześniejszy i pozwala na pracę pod wyższym ciśnieniem, co ma swoje zalety.

Podczas prac modernizacyjnych należy bezwzględnie pamiętać o konieczności odpowietrzenia systemu po napełnieniu wodą. Stare instalacje grawitacyjne, często projektowane z myślą o swobodnym odpowietrzaniu w pionach, mogą wymagać dołożenia dodatkowych odpowietrzników automatycznych na grzejnikach lub w strategicznych punktach systemu, zwłaszcza przy zmianie reżimu pracy z grawitacyjnego na wymuszony.

Błędy montażowe, takie jak brak lub nieprawidłowo wykonany bypass, zły kierunek montażu zaworu zwrotnego, brak zaworów odcinających czy nieczyszczenie systemu, to pięta achillesowa wielu nieudanych modernizacji. Czasem widzimy instalacje, gdzie pompa działa, ale grawitacja już nie, bo klapa zwrotna na bypassie się zablokowała lub bypass jest za mały.

Podsumowując, dodanie pompy do instalacji grawitacyjnej to realna i często skuteczna metoda poprawy jej funkcjonowania. Wymaga jednak przemyślanego projektu, starannego wykonania z uwzględnieniem specyfiki istniejącego systemu, odpowiedniego czyszczenia oraz doboru komponentów, co pozwoli w pełni wykorzystać potencjał tej hybrydowej modernizacji instalacji grawitacyjnej.
