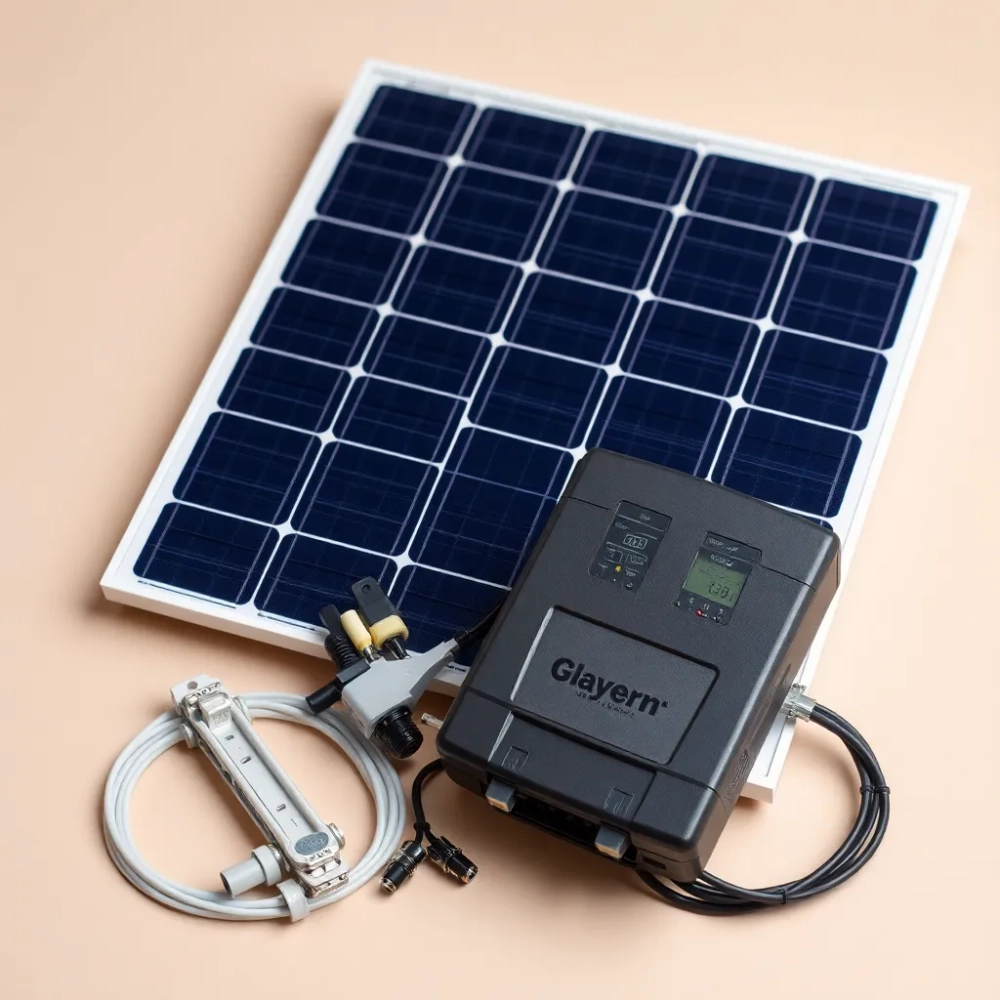

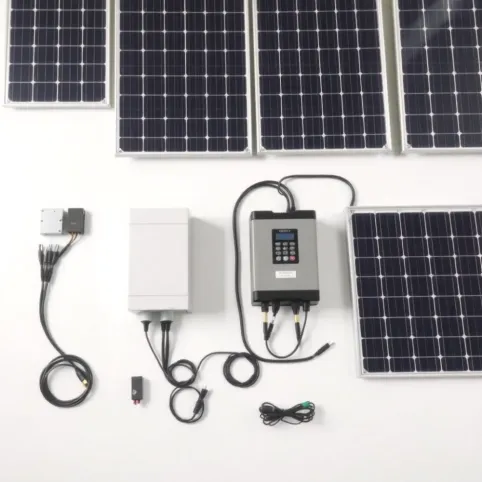

Co jest potrzebne do instalacji fotowoltaicznej? Kompletny zestaw elementów

Panele PV monokrystaliczne, polikrystaliczne czy cienkowarstwowe

Każdy moduł PV składa się z szeregowo połączonych ogniw krzemowych, w których fotony wybijają elektrony z sieci krystalicznej półprzewodnika. Powstaje napięcie na złączu P-N, prąd płynie do inwertera, a ten zamienia go na 230 V. Sprawność całego procesu zależy od tego, jak czysto wymieszano krzem i jak ułożono kryształy, dlatego sam typ ogniwa ma ogromne znaczenie jeszcze przed pierwszym wiosennym słońcem.

• Panele PV monokrystaliczne, polikrystaliczne czy cienkowarstwowe
• Inwerter stringowy, mikroinwerter czy hybrydowy który wybrać
• Okablowanie, zabezpieczenia i konstrukcja montażowa zestawu PV
• Jak dobrać moc instalacji fotowoltaicznej do potrzeb domu

Przy zakupie konkretnego modelu warto zwrócić uwagę na trzy liczby podawane na karcie technicznej: moc Wp w warunkach STC, współczynnik temperaturowy mocy (podawany jako %/°C, najlepiej -0,30%/°C lub niżej) oraz gwarancję liniową, która po 25 latach powinna obiecywać co najmniej 84% mocy początkowej. Współczynnik temperaturowy ma fizyczne uzasadnienie: ogniwo rozgrzane letnim słońcem do 65°C traci właściwości półprzewodnikowe proporcjonalnie do przyrostu temperatury, a moduł monokrystaliczny typu N (TOPCon, HJT) radzi sobie z tym lepiej niż klasyczny P-type PERC. Topowe serie renomowanych producentów osiągają sprawność 22,8% w warunkach laboratoryjnych, a budżetowe moduły polikrystaliczne nie przekraczają 17%, co przy tym samym dachu przekłada się na różnicę 1300 kWh rocznie dla instalacji 5 kWp.

Na co zwrócić uwagę przy oględzinach modułu

Diody bypass umieszczone w puszce przyłączeniowej chronią przed przegrzaniem, gdy fragment panelu wpadnie w cień. W praktyce trzy diody oznaczają podział na trzy sekcje, z których każda pracuje niezależnie. Brak tej cechy w specyfikacji to sygnał, że producent oszczędzał na zabezpieczeniach. Drugim elementem jest szkło hartowane o grubości 3,2 mm z powłoką antyrefleksyjną, której brak obniża uzysk o 2-3% w pełnym słońcu. Rama aluminiowa 35 mm z otworami montażowymi zgodnymi z normą IEC 61215 pozwala bezpiecznie przenosić obciążenie wiatrem do 2400 Pa, co w warunkach polskich równa się wichurom znad Bałtyku.

Inwerter stringowy, mikroinwerter czy hybrydowy który wybrać

Inwerter zamienia prąd stały z paneli na prąd zmienny synchronizowany z siecią elektroenergetyczną, a jego sprawność europejska (ważona uwzględniająca typowe warunki nasłonecznienia w Europie) definiuje, ile procent wyprodukowanej energii faktycznie trafi do gniazdka. Błędny dobór inwertera potrafi zmarnować 30% potencjału instalacji, dlatego ta część zestawu wymaga takiej samej uwagi jak same moduły.

Hybrydowy inwerter staje się opłacalny w momencie, gdy planujesz magazyn energii lub potrzebujesz zasilania awaryjnego (backup) podczas awarii sieci. Mechanizm działania opiera się na dwóch niezależnych portach DC: jeden obsługuje panele, drugi akumulator litowo-żelazowo-fosforanowy (LFP). Przełączanie w tryb off-grid odbywa się w czasie poniżej 20 ms, co wystarcza do podtrzymania pracy lodówki, pieca gazowego z pompą sterującą i routera internetowego. Rozwiązania czysto stringowe takiej funkcji nie zapewniają, wymagają dodatkowego styku priorytetowego lub kontaktora, a to podnosi koszt i komplikuje schemat.

Dobór mocy inwertera do mocy paneli wymaga uwagi, bo większość producentów dopuszcza przewymiarowanie po stronie DC w stosunku 1,2-1,5×. Instalacja 6 kWp z inwerterem 4 kW pracuje wydajnie, bo panele rzadko osiągają moc znamionową w polskich warunkach. Górna granica to 1,5× mocy inwertera przy dachach wschodnio-zachodnich, gdzie szczyt poranny i popołudniowy nie nakładają się na siebie.

Monitoring i eksploatacja

Każdy inwerter wysyła dane do chmury producenta, gdzie możesz porównać uzysk z prognozą i zauważyć spadek wydajności pojedynczego stringu. Różnica 8-12% między faktyczną produkcją a symulacją to pierwszy sygnał zabrudzenia paneli, uszkodzenia optymalizatora lub degradacji diod bypass. Monitoring modułowy (osobny odczyt każdego panelu) dostępny w systemach z optymalizatorami lub mikroinwerterami ułatwia diagnostykę, ale wymaga stałego połączenia Wi-Fi lub Ethernet.

Okablowanie, zabezpieczenia i konstrukcja montażowa zestawu PV

Kompletny zestaw PV obejmuje elementy, których nie widać na dachu, a które decydują o bezpieczeństwie i trwałości instalacji na przestrzeni 25 lat. Norma PN-EN 50549-1 oraz PN-HD 60364-7-712 wymagają konkretnych zabezpieczeń zarówno po stronie prądu stałego, jak i zmiennego, a ich brak w ofercie wykonawcy dyskwalifikuje firmę niezależnie od ceny.

Uwaga: Brak ogranicznika przepięć typu 1+2 (SPD) po stronie DC oraz wyłącznika różnicowoprądowego selektywnego po stronie AC to częsta praktyka firm oferujących „instalację za 23 000 PLN". Taki zestaw nie przejdzie odbioru przez zakład energetyczny, a w razie pożaru ubezpieczyciel odmówi wypłaty.

• Przewody solarne: podwójnie izolowane, odporne na UV i ozon, przekrój 4 mm² lub 6 mm², kolor czarny lub czerwony dla rozróżnienia biegunów.
• Konektory MC4: z certyfikatem TÜV, zaciskane dedykowaną praską, każde połączenie odporne na wilgoć klasy IP67.
• Ograniczniki przepięć typu 1+2: montowane w rozdzielnicy PV (string box), chronią przed wyładowaniami atmosferycznymi indukowanymi w przewodach.
• Wyłącznik nadprądowy DC: rozłącza stringi w czasie pracy instalacji lub podczas prac serwisowych.
• Rozłącznik izolacyjny AC: umożliwia bezpieczne odcięcie inwertera od sieci.
• Wyłącznik różnicowoprądowy typu B: wykrywa prąd stały upływu, który zwykły typ AC nie rozpoznaje.
• Konstrukcja montażowa: profile aluminiowe EN AW-6005 lub stali ocynkowanej ogniowo, klemy z bolcem uziemiającym, kąt nachylenia regulowany 10-45°.
• Uziemienie: szyna wyrównawcza łącząca ramy paneli, konstrukcję i bednarkę fundamentu, rezystancja uziemienia poniżej 10 Ω zgodnie z PN-HD 60364-5-54.

Checklist wyboru wykonawcy (10 punktów)

1. Certyfikat instalatora OZE w rejestrze Urzędu Dozoru Technicznego i Transportu.
2. Polisa OC deliktowa z sumą gwarancyjną minimum 200 000 PLN obejmująca szkody pożarowe.
3. Referencje z minimum 50 instalacji o zbliżonej mocy z ostatnich 24 miesięcy.
4. Projekt techniczny wykonany przez osobę z uprawnieniami SEP grupy 1.
5. Oferta z wyszczególnionymi numerami seryjnymi paneli i inwertera.
6. Gwarancja na wykonanie minimum 5 lat (odrębna od gwarancji producenta sprzętu).
7. Pomiar rezystancji uziemienia oraz próba napięciowa w protokole odbioru.
8. Zgodność z normą PN-EN 50549-1 potwierdzona wpisem do zgłoszenia przyłączenia.
9. Obsługa wniosku o dofinansowanie (Mój Prąd 6.0, Czyste Powietrze) w cenie umowy.
10. Serwis pogwarancyjny z gwarantowanym czasem reakcji poniżej 72 h.

Jak dobrać moc instalacji fotowoltaicznej do potrzeb domu

Roczne zużycie energii pobierzesz z rachunku za prąd, dzieląc kwotę netto przez aktualną cenę PLN/kWh. W domu czteroosobowym bez pompy ciepła to zwykle 3800-4800 kWh rocznie. Prosta reguła mówi, że 1 kWp instalacji produkuje średnio 950-1050 kWh rocznie w centralnej Polsce przy nachyleniu 30-35° i orientacji południowej. Dach wschodni lub zachodni obniża ten wskaźnik o 10-15%, ale pozwala rozłożyć produkcję równomiernie między poranek a popołudnie.

Wskazówka: Jeśli planujesz ładowanie auta elektrycznego w nocy, rozważ od razu dobór inwertera hybrydowego i magazynu energii o pojemności 5-10 kWh. Nadwyżki dzienne przechowasz w akumulatorze i zużyjesz po zmroku, zamiast oddawać je do sieci po 0,20-0,40 PLN/kWh (zależnie od umowy prosumenckiej).

Autokonsumpcja bez magazynu wynosi średnio 25-35% w typowym gospodarstwie domowym. Reszta energii trafia do sieci i wraca w modelu net-billingu jako opust na rachunku. Aby zwiększyć autokonsumpcję do 50-60%, przesuń pracę pralki, zmywarki i piekarnika na godziny 10:00-15:00, kiedy produkcja osiąga szczyt.

Najczęstsze błędy montażowe

1. Zacienienie przez komin lub drzewo nawet na 2 godziny dziennie obniża roczną produkcję o 12-18%.
2. Brak szczeliny wentylacyjnej 5 cm między panelem a dachem powoduje nagrzewanie do 78°C i spadek sprawności o 14%.
3. Kąt nachylenia poniżej 15° sprzyja gromadzeniu śniegu i zabrudzeń, powyżej 45% zwiększa obciążenie wiatrem bez proporcjonalnego zysku energetycznego.
4. Orientacja północna daje 60% uzysku w porównaniu z południową i w polskich warunkach jest nieopłacalna.
5. Okablowanie przechodzące przez kanały wentylacyjne bez peszel ognioodpornego narusza PN-HD 60364-5-52.
6. Brak dylatacji w konstrukcji montażowej na dachach stalowych powoduje pękanie powłoki przy naprężeniach termicznych.
7. Mieszanie paneli z różnych serii w jednym stringu obniża wydajność całego łańcucha do poziomu najsłabszego modułu.

Formalności i dofinansowania

Lista dokumentów obejmuje: wniosek o przyłączenie mikroinstalacji do operatora sieci dystrybucyjnej (Tauron, PGE, Enea, Energa), zgłoszenie do urzędu gminy w trybie art. 29 ust. 6 Prawa budowlanego (gdy moc nie przekracza 50 kW), projekt techniczny z obliczeniami zwarciowymi oraz protokół z prób napięciowych instalacji. Czas oczekiwania na warunki przyłączenia wynosi od 14 do 30 dni roboczych, a sam montaż trwa 1-3 dni robocze dla typowej instalacji dachowej.

Program Mój Prąd 6.0 (nabór do 2025 r. lub do wyczerpania puli) oferuje do 28 000 PLN dofinansowania na instalację PV z magazynem energii, a Czyste Powietrze pokrywa do 40% kosztów kwalifikowanych przy kompleksowej termomodernizacji. Łączenie obu źródeł wymaga zgodności terminów wypłat i rozdzielenia faktur, dlatego warto zlecić obsługę wyspecjalizowanemu doradcy lub firmie instalacyjnej z doświadczeniem w obu programach.

Źródła danych

Informacje o normach: PN-EN 50549-1 (wymagania dla elektrowni przyłączanych do sieci niskiego napięcia), PN-HD 60364-7-712 (instalacje elektryczne w budynkach, fotowoltaika). Dane o dofinansowaniach: strona NFOŚiGW programu Mój Prąd (https://mojprad.gov.pl) oraz programu Czyste Powietrze (https://czystepowietrze.gov.pl). Warunki przyłączenia: instrukcje Operatorów Sieci Dystrybucyjnych (Tauron Dystrybucja, PGE Dystrybucja, Enea Operator, Energa Operator).
