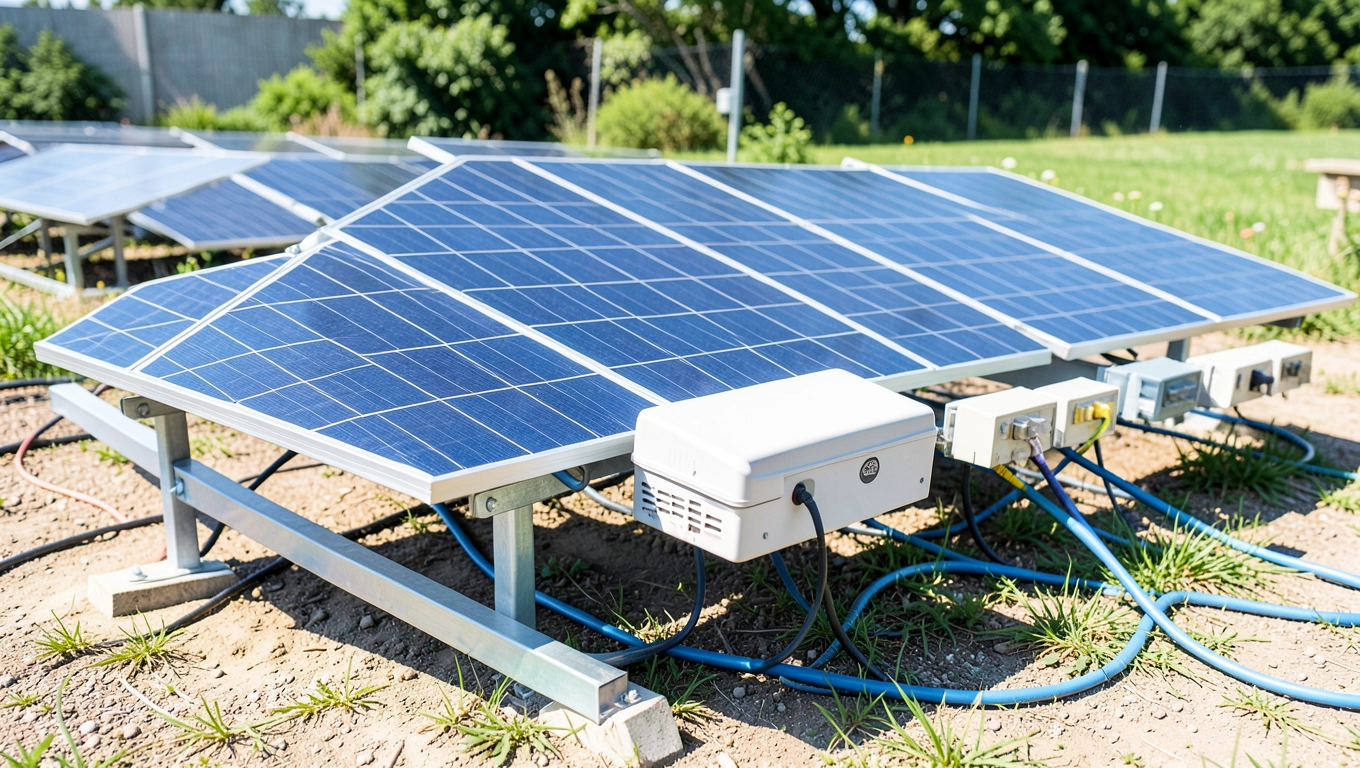

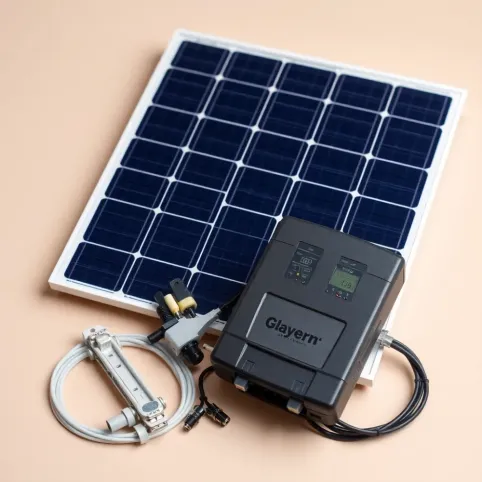

Co wchodzi w skład instalacji fotowoltaicznej w 2025?

Czy zastanawiałeś się kiedyś, co kryje się pod tymi eleganckimi panelami na dachach i jakie sekrety kryje instalacja fotowoltaiczna? To pytanie zadaje sobie wielu, widząc jedynie zewnętrzne elementy instalacji fotowoltaicznej. Prawda jest taka, że, aby fotowoltaika działała sprawnie, potrzeba czegoś więcej niż tylko widocznych na pierwszy rzut oka modułów. Co wchodzi w skład instalacji fotowoltaicznej? W skrócie – podstawowe elementy to panele, inwerter, okablowanie i system montażowy, ale możliwości rozbudowy są znacznie szersze. Zapraszamy do fascynującej podróży w głąb systemu PV!

Z czego dokładnie składa się taka magiczna machina, która zamienia promienie słońca w użyteczną energię? To nic skomplikowanego, choć wymaga precyzji i odpowiednich komponentów. Analiza tego, co wchodzi w skład instalacji fotowoltaicznej, ujawnia nie tylko podstawy, ale i elementy, które mogą znacząco podnieść jej efektywność i niezależność od sieci.

Poniższe dane przedstawiają zestawienie kluczowych komponentów oraz ich rolę w systemie fotowoltaicznym. To swoista „anatomia” instalacji, ukazująca wzajemne powiązania poszczególnych części i ich wpływ na całość.

Jak widać, system fotowoltaiczny to zgrany zespół elementów, gdzie każdy ma swoje miejsce i funkcję. Podstawy są stałe, ale to dodatkowe opcje, jak magazyny energii, nadają instalacji nowy wymiar, czyniąc ją bardziej elastyczną i przyszłościową. W następnych rozdziałach zgłębimy szczegółowo każdy z tych kluczowych komponentów.

Panele fotowoltaiczne i ich rodzaje

Panele fotowoltaiczne, często nazywane modułami, to serce każdej instalacji. To one jako pierwsze mają kontakt z promieniami słońca i inicjują proces produkcji energii. Kiedy spojrzymy na te błyszczące powierzchnie na dachach, widzimy tak naprawdę zbiór połączonych ze sobą ogniw. Każde pojedyncze ogniwo jest niczym mała elektrownia, w której zachodzi kluczowa przemiana – światło słoneczne przekształcane jest w energię elektryczną w formie prądu stałego (DC).

Z czego składa się taki panel? To przede wszystkim półprzewodniki, najczęściej wykonane z krzemu. Kiedy fotony światła słonecznego uderzają w ogniwo krzemowe, wybijają elektrony z ich atomów. Te swobodne elektrony przemieszczają się, tworząc przepływ prądu. Myśląc o panelach, wyobraźmy sobie sieć mini-akumulatorów, które nieustannie ładowane są przez słońce. Efektywność tego procesu zależy od wielu czynników, w tym od rodzaju użytego krzemu i technologii produkcji ogniwa.

Rodzaj zastosowanego krzemu jest fundamentalnym czynnikiem decydującym o typie panelu, jego wydajności i wyglądzie. Na rynku dominują przede wszystkim panele krystaliczne: monokrystaliczne i polikrystaliczne. Panele monokrystaliczne, wyprodukowane z pojedynczego, czystego kryształu krzemu, charakteryzują się wysoką sprawnością – często przekraczającą 20%. Ich jednolita, ciemna barwa i zaokrąglone narożniki sprawiają, że wyglądają bardzo estetycznie. Są jednak droższe w produkcji ze względu na bardziej skomplikowany proces krystalizacji.

Panele polikrystaliczne, zbudowane z wielu połączonych ze sobą kryształków krzemu, mają nieco niższą sprawność (zwykle 15-18%) w porównaniu do paneli monokrystalicznych, ale są tańsze w produkcji. Rozpoznajemy je po widocznej mozaice, czyli ziarnistej strukturze powstałej podczas krystalizacji. Pomimo niższej sprawności na metr kwadratowy, wciąż stanowią popularne rozwiązanie, szczególnie tam, gdzie przestrzeń montażowa nie jest ograniczona.

Istnieją również inne, mniej powszechne typy paneli, takie jak panele cienkowarstwowe. Wykonane są z amorficznego (niewykrystalizowanego) krzemu lub innych materiałów, a ich warstwa półprzewodnika jest niezwykle cienka, często liczona w mikronach. Panele cienkowarstwowe nie mają widocznych, pojedynczych ogniw i mogą być elastyczne. Charakteryzują się zazwyczaj niższą sprawnością, ale lepiej radzą sobie w warunkach rozproszonego światła i wyższych temperatur. Są często stosowane w nietypowych zastosowaniach architektonicznych lub na dużych powierzchniach. W skład instalacji fotowoltaicznej wchodzą zawsze jakieś panele, ale wybór konkretnego rodzaju zależy od wielu czynników: dostępnego miejsca, budżetu, a także preferencji estetycznych inwestora.

W ostatnich latach coraz większą popularność zdobywają również panele bifacjalne, czyli dwustronne. Potrafią one produkować energię nie tylko z bezpośredniego promieniowania słonecznego padającego na frontową stronę, ale także z rozproszonego światła i promieniowania odbitego od podłoża (np. śniegu, jasnej nawierzchni) padającego na stronę tylną. Zastosowanie takich paneli, zwłaszcza w systemach naziemnych na stelażach, może znacząco zwiększyć całkowity uzysk energetyczny instalacji. To kolejny dowód na dynamiczny rozwój technologii w obszarze fotowoltaiki.

Ważnym elementem każdego panelu jest również ramka, zazwyczaj wykonana z aluminium. Zapewnia ona sztywność konstrukcji, chroni krawędzie i ułatwia montaż do stelaża. Na tylnej stronie panelu znajduje się puszka przyłączeniowa z diodami bocznikującymi. Diody te odgrywają kluczową rolę w sytuacji częściowego zacienienia panelu. Gdy jedna sekcja panelu jest zacieniona, diody bocznikujące umożliwiają prądowi ominięcie tej sekcji, zapobiegając spadkowi wydajności całego panelu i potencjalnym uszkodzeniom spowodowanym przegrzewaniem. To mały, ale niezwykle ważny element wchodzący w skład instalacji fotowoltaicznej, decydujący o jej niezawodności w zmiennych warunkach nasłonecznienia.

Rozmiary i waga paneli fotowoltaicznych różnią się w zależności od producenta i mocy. Typowy panel monokrystaliczny lub polikrystaliczny o mocy 400-450 Wp (Watt peak, czyli mocy maksymalnej w standardowych warunkach testowych) ma wymiary około 175 cm x 105 cm i waży około 20-22 kg. Panele wielkoformatowe, stosowane często w większych instalacjach, mogą mieć wymiary nawet 230 cm x 113 cm i ważyć ponad 30 kg, osiągając moce rzędu 600-700 Wp. Planując instalację, trzeba wziąć pod uwagę te parametry, aby odpowiednio dobrać konstrukcję montażową i ocenić obciążenie dachu. Inwestycja w panele to zazwyczaj największa część kosztu instalacji PV, stanowiąca często 40-50% całkowitych wydatków.

Rola inwertera w systemie PV

Wyobraźmy sobie system fotowoltaiczny bez inwertera. Panele generowałyby prąd stały (DC) i... to tyle. Nasze domowe urządzenia – telewizory, lodówki, oświetlenie – wszystkie one potrzebują prądu zmiennego (AC), tego samego, który płynie w gniazdkach. Tutaj właśnie na scenę wkracza inwerter, kluczowy element instalacji fotowoltaicznej, często nazywany falownikiem.

Jego głównym zadaniem jest transformacja. Bierze prąd stały produkowany przez panele i, dzięki zaawansowanej elektronice, przekształca go w prąd zmienny o odpowiednim napięciu i częstotliwości (w Polsce jest to 230 V i 50 Hz). Bez tej magicznej skrzynki cała energia wyprodukowana przez panele byłaby bezużyteczna dla zdecydowanej większości odbiorników w naszym domu. To niczym tłumacz między językiem słońca a językiem naszych sprzętów AGD i RTV.

Ale rola inwertera nie kończy się na samej konwersji. Nowoczesne inwertery są znacznie bardziej zaawansowane. Pełnią funkcje monitorujące i optymalizujące pracę całej instalacji. Stale śledzą napięcie i natężenie prądu generowanego przez panele, dążąc do uzyskania tzw. maksymalnego punktu mocy (MPPT - Maximum Power Point Tracking). Technologia MPPT pozwala inwerterowi dostosować obciążenie paneli tak, aby pracowały one z największą możliwą wydajnością, niezależnie od warunków pogodowych, temperatury czy częściowego zacienienia. To trochę jak wyciskanie ostatnich kropli soku z cytryny – inwerter pilnuje, żeby nic się nie zmarnowało.

Inwerter pełni również kluczową rolę w zapewnieniu bezpieczeństwa. Monitoruje parametry sieci energetycznej i w przypadku wykrycia anomalii, takich jak zanik napięcia (awaria sieci energetycznej) czy zbyt wysokie/niskie napięcie, natychmiast rozłącza instalację fotowoltaiczną od sieci. Funkcja ta jest obowiązkowa i ma na celu ochronę ekipy konserwującej sieć energetyczną – nie mogą pracować na linii, do której podłączona jest działająca instalacja PV. To dlatego w przypadku awarii prądu w sieci, nasza instalacja fotowoltaiczna również przestaje działać, mimo że słońce świeci – inwerter po prostu wie, że nie ma bezpiecznego miejsca, gdzie mógłby oddać wyprodukowaną energię.

Na rynku dostępne są różne typy inwerterów, każdy przeznaczony do innych zastosowań. Najpopularniejsze w domowych instalacjach są inwertery sieciowe (string inverter). Obsługują one całe ciągi (stringi) paneli i są najczęściej montowane na ścianie budynku, w pobliżu rozdzielni elektrycznej. Ich cena za 1 kW mocy jest zazwyczaj niższa w porównaniu do innych typów. Przykładowo, inwerter o mocy 5 kW może kosztować od 3000 do 6000 zł w zależności od producenta i funkcji.

Dla bardziej złożonych instalacji, zwłaszcza tam, gdzie występują znaczne różnice w orientacji i nachyleniu paneli lub duże zacienienia, stosuje się optymalizatory mocy lub mikroinwertery. Optymalizatory mocy montowane są pod każdym panelem lub grupą paneli i maksymalizują produkcję energii z danej sekcji, wysyłając prąd DC do centralnego inwertera. Mikroinwertery, również montowane pod każdym panelem, przekształcają prąd DC na AC już na poziomie modułu, eliminując potrzebę centralnego inwertera stringowego. Choć droższe, te rozwiązania mogą znacząco zwiększyć uzysk energetyczny w trudnych warunkach instalacyjnych i ułatwić monitorowanie pracy pojedynczych paneli.

W systemach z magazynem energii stosuje się inwertery hybrydowe. Potrafią one zarządzać przepływem energii między panelami, siecią energetyczną, magazynem energii i domowymi odbiornikami. Takie inwertery mogą również pracować w trybie off-grid (poza siecią) lub z zasilaniem awaryjnym (backup), co jest niezwykle cenne w przypadku przerw w dostawie prądu. Co wchodzi w skład instalacji fotowoltaicznej z magazynem energii? W takim przypadku nie może zabraknąć inwertera hybrydowego, który jest mózgiem całego systemu zarządzającego energią.

Wybór odpowiedniego inwertera jest równie ważny jak wybór paneli. Powinien być dobrany do mocy i konfiguracji instalacji PV, warunków lokalizacyjnych, a także do ewentualnych planów rozbudowy o magazyn energii. To inwestycja na lata, która ma ogromny wpływ na wydajność, bezpieczeństwo i komfort użytkowania systemu fotowoltaicznego.

Elementy montażowe i okablowanie

Skoro mamy już serce (panele) i mózg (inwerter) instalacji fotowoltaicznej, potrzebujemy szkieletu i systemu naczyń krwionośnych, które połączą wszystkie elementy w sprawnie działający organizm. W skład instalacji fotowoltaicznej, a konkretnie w jej część fizyczną, wchodzą elementy montażowe i okablowanie. To te "niewidoczne" komponenty często decydują o trwałości, bezpieczeństwie i bezproblemowej eksploatacji systemu przez długie lata.

Zacznijmy od stelaża montażowego, który stanowi fizyczne wsparcie dla paneli. Jego zadaniem jest solidne i bezpieczne przymocowanie modułów do powierzchni montażowej, czy to dachu skośnego, płaskiego, czy gruntu. Dobry stelaż musi być niczym forteca – odporny na huraganowe wiatry, obciążenie śniegiem, deszcz i promieniowanie UV. Najczęściej wykonany jest z aluminium lub stali nierdzewnej, co zapewnia mu odpowiednią trwałość i odporność na korozję. Jak dobrać stelaż? Zależy to od miejsca montażu. Na dachy skośne stosuje się najczęściej systemy szyn, na których panele są mocowane za pomocą specjalnych klem. Na dachy płaskie i grunt stosuje się konstrukcje balastowe (obciążone bloczkami betonowymi) lub wbite w grunt. Istotne jest, aby kąt nachylenia paneli do płaszczyzny ziemi (zazwyczaj około 30-40 stopni w Polsce dla optymalnego uzysku rocznego) oraz ich orientacja (południe jest idealne) były uwzględnione przy wyborze stelaża. Cena solidnego systemu montażowego na dach skośny dla instalacji 5 kWp to zazwyczaj od 1500 do 3000 zł.

Okablowanie to system połączeń, który spina panele, inwerter i skrzynki zabezpieczające. W systemie fotowoltaicznym występują dwa rodzaje okablowania: po stronie prądu stałego (DC) i po stronie prądu zmiennego (AC). Kable DC prowadzą prąd z paneli do inwertera i muszą charakteryzować się wysoką odpornością na warunki atmosferyczne, zwłaszcza na promieniowanie UV i temperaturę. Stosuje się do tego specjalistyczne kable fotowoltaiczne o przekroju zazwyczaj 4 lub 6 mm², zapewniające minimalne straty mocy na przesyle. Z kolei kable AC prowadzą prąd zmienny z inwertera do rozdzielni elektrycznej budynku i dalej do sieci energetycznej. Tutaj stosuje się standardowe kable energetyczne, o przekroju dostosowanym do mocy instalacji i odległości do rozdzielni.

Zabezpieczenia elektryczne to kolejny, niezwykle ważny element wchodzący w skład instalacji fotowoltaicznej. Chronią system przed skutkami przepięć (np. spowodowanych uderzeniem pioruna) oraz zwarć i przeciążeń. Po stronie DC montuje się rozłącznik prądu stałego oraz ograniczniki przepięć (SPD DC). Po stronie AC stosuje się wyłącznik nadprądowy (tzw. eskę), wyłącznik różnicowoprądowy oraz ograniczniki przepięć (SPD AC). Lokalizacja i odpowiedni dobór zabezpieczeń jest kluczowy dla bezpieczeństwa użytkowania i spełnienia wymogów prawa budowlanego oraz norm elektrycznych. Skrzynki zabezpieczające z odpowiednim stopniem ochrony IP (odporność na kurz i wodę) powinny być montowane w łatwo dostępnych miejscach, najlepiej w pobliżu paneli i inwertera.

Inne drobne, ale niezbędne elementy montażowe obejmują wszelkiego rodzaju śruby, nakrętki, nity, złączki elektryczne (typu MC4 po stronie DC), opaski kablowe do estetycznego prowadzenia okablowania, a także elementy uszczelniające (np. taśmy bitumiczne do mocowania do pokrycia dachu) oraz uziemienie. Prawidłowe uziemienie całej konstrukcji metalowej i paneli jest obligatoryjne i ma na celu odprowadzenie ładunków elektrycznych, np. w przypadku wyładowania atmosferycznego, chroniąc zarówno system, jak i budynek przed uszkodzeniem. Wyobraźcie sobie, że pomijamy te drobne elementy – cała konstrukcja mogłaby się po prostu rozpaść pod wpływem wiatru, a niezabezpieczona instalacja stanowiłaby zagrożenie pożarowe lub porażenie prądem. Dlatego tak ważna jest precyzja i zastosowanie atestowanych komponentów.

Odpowiedni montaż i staranne poprowadzenie okablowania mają kolosalne znaczenie dla długoterminowej niezawodności instalacji. Niedociśnięte złączki MC4 mogą prowadzić do iskrzenia i pożaru, źle dobrane kable powodują straty mocy i przegrzewanie, a niewłaściwy stelaż – uszkodzenie dachu lub nawet zerwanie paneli. Z czego składa się instalacja fotowoltaiczna bezpieczna i wydajna? Z pewnością z profesjonalnie dobranych i zamontowanych elementów konstrukcyjnych i okablowania, co stanowi równie ważny aspekt co same panele i inwerter. Zazwyczaj koszt elementów montażowych i okablowania dla typowej instalacji domowej to 15-25% całkowitej ceny.

Magazyny energii jako element opcjonalny

Skoro już wiemy, co wchodzi w skład instalacji fotowoltaicznej w wersji podstawowej, porozmawiajmy o elemencie, który dodaje jej supermoce – magazynie energii. Kiedy fotowoltaika produkuje więcej energii niż potrzebujemy w danym momencie, nadwyżka jest zazwyczaj przesyłana do sieci energetycznej. Bez magazynu energii, ta wyprodukowana i oddana do sieci energia jest później „rozliczana” z dostawcą prądu na określonych zasadach (np. w systemie net-billingu, gdzie sprzedajemy energię po cenie godzinowej i kupujemy po innej cenie). Jednak, co jeśli chcemy w większym stopniu korzystać z własnej, darmowej energii, szczególnie po zmroku, gdy panele już nie pracują? Tu z pomocą przychodzi magazyn energii, czyli akumulator, który staje się coraz popularniejszym, choć wciąż opcjonalnym, elementem instalacji PV.

Magazyn energii działa na prostej zasadzie – gromadzi nadwyżki energii elektrycznej wyprodukowanej przez panele fotowoltaiczne w ciągu dnia, aby można było je wykorzystać w dowolnym, późniejszym czasie. To niczym własna, prywatna „skarbonka” na prąd. Gdy produkcja przewyższa konsumpcję, inteligentny system (zazwyczaj sterowany przez inwerter hybrydowy) kieruje nadmiar energii do magazynu. Kiedy zapotrzebowanie domu na energię jest większe niż bieżąca produkcja paneli (np. wieczorem, w nocy, w pochmurny dzień), energia jest pobierana z magazynu, zamiast z sieci energetycznej. Taki mechanizm znacząco zwiększa tzw. autokonsumpcję, czyli udział własnej energii w całkowitym zużyciu domu. Im wyższa autokonsumpcja, tym mniejsza nasza zależność od dostawcy prądu i wahań cen na rynku energii. To jakbyśmy zamienili drogie "kupne" obiady w restauracji na domowe, przygotowane ze swoich "ogrodowych" plonów.

Jakie akumulatory stosuje się w magazynach energii do fotowoltaiki? Najnowocześniejszym i najczęściej wybieranym obecnie rozwiązaniem są akumulatory litowo-jonowe, podobne do tych, które znamy ze smartfonów czy samochodów elektrycznych, ale oczywiście w znacznie większej skali. Charakteryzują się one wysoką gęstością energii (czyli mogą przechowywać dużo energii w stosunkowo niewielkiej objętości), długą żywotnością (możliwość wykonania wielu cykli ładowania i rozładowania) oraz wysoką sprawnością (niewielkie straty energii podczas ładowania i rozładowania). Inne technologie, takie jak akumulatory kwasowo-ołowiowe (podobne do tych samochodowych), choć tańsze, są mniej wydajne, mają krótszą żywotność i wymagają odpowiedniej wentylacji, co ogranicza ich zastosowanie w domach.

Kluczowymi parametrami magazynu energii są pojemność (wyrażona w kWh – kilowatogodzinach) oraz moc (wyrażona w kW – kilowatach). Pojemność decyduje o tym, ile energii możemy zgromadzić. Typowe magazyny energii do zastosowań domowych mają pojemność od 5 do 20 kWh. Moc magazynu określa, z jaką maksymalną mocą możemy pobierać lub ładować energię z akumulatora. Na przykład, magazyn o mocy 5 kW może zasilić urządzenia o łącznej mocy 5 kW w danym momencie. Dobór odpowiedniej pojemności i mocy magazynu energii jest indywidualny i zależy od profilu zużycia energii w gospodarstwie domowym oraz mocy instalacji fotowoltaicznej. Trochę jak dobieranie wielkości szafy – musi pomieścić wszystko, czego potrzebujemy, ale też nie zajmować zbyt dużo miejsca.

Oprócz samego pakietu akumulatorów, w skład instalacji fotowoltaicznej z magazynem energii wchodzi również system zarządzania akumulatorem (BMS - Battery Management System). To elektronika, która monitoruje parametry pracy akumulatora (napięcie, prąd, temperatura ogniw), bilansuje napięcie poszczególnych ogniw, chroni przed przeładowaniem, nadmiernym rozładowaniem, przegrzaniem czy zwarciem. BMS ma kluczowe znaczenie dla bezpieczeństwa i żywotności magazynu. Sam magazyn energii wymaga również odpowiedniej obudowy (często montowanej na ścianie lub stojącej) oraz połączenia z inwerterem (w przypadku inwertera hybrydowego) lub specjalnym sterownikiem w systemach z inwerterem sieciowym.

Inwestycja w magazyn energii to spory wydatek. Cena magazynu o pojemności 10 kWh to obecnie (stan na koniec 2023/początek 2024) od około 20 000 zł do 40 000 zł, w zależności od producenta i zastosowanej technologii. Mimo wysokiej ceny, magazyny energii stają się coraz bardziej atrakcyjne w kontekście rosnących cen energii i zmian w systemie rozliczeń prosumentów. Pozwalają w większym stopniu wykorzystać darmową energię ze słońca, zmniejszają rachunki za prąd, a także mogą zapewnić częściową niezależność energetyczną i zasilanie awaryjne w przypadku przerw w dostawach prądu. W wielu krajach dostępne są również dotacje i programy wsparcia na zakup i montaż magazynów energii, co dodatkowo zwiększa opłacalność tej inwestycji. Czym więcej elementów wchodzi w skład instalacji fotowoltaicznej, tym bardziej skomplikowane, ale często również bardziej funkcjonalne i niezależne staje się całe rozwiązanie.
