Protokół próby szczelności instalacji gazowej wzór – gotowy do pobrania

Protokół próby szczelności instalacji gazowej to dokument, bez którego żadne nowe lub modernizowane przyłącze gazowe nie zostanie napełnione, a bez napełnienia nie zostanie dopuszczone do użytkowania. W praktyce oznacza to tyle, że nawet najstaranniej wykonana instalacja pozostaje martwym kapitałem, dopóki ktoś kompetentny nie potwierdzi jej szczelności odpowiednim manometrem i nie podpisze stosownego protokołu. Poniżej znajdziesz kompletny wzór takiego dokumentu, tabele parametrów technicznych, checklistę wykonawcy oraz pułapki, w które wpadają nawet doświadczeni fachowcy.

• Kiedy próba szczelności instalacji gazowej jest obowiązkowa?
• Kto może wykonać próbę szczelności i w jakich warunkach?
• Manometr do próby szczelności gazu zakres, klasa i czas obserwacji
• Przebieg próby krok po kroku
• Kryteria oceny szczelności wg DVGW-TRGI 1986
• Dokumentacja co musi zawierać protokół próby szczelności instalacji gazowej
• Najczęstsze błędy przy sporządzaniu protokołu szczelności gazu
• Checklista wykonawcy przed próbą szczelności
• Sekwencja dokumentów przy oddaniu instalacji do użytkowania

Kiedy próba szczelności instalacji gazowej jest obowiązkowa?

Obowiązek przeprowadzenia próby szczelności wynika wprost z rozporządzenia Ministra Spraw Wewnętrznych i Administracji z 16 sierpnia 1999 roku w sprawie warunków technicznych użytkowania budynków mieszkalnych. Przepis ten wskazuje cztery sytuacje, w których pomiar ciśnieniowy staje się koniecznością, a nie opcją.

Po pierwsze, każda nowa instalacja gazowa musi przejść próbę przed pierwszym napełnieniem. Bez pozytywnego wyniku dostawca gazu odmówi otwarcia kurka, a inwestor zostanie z kuchenką, która wygląda jak ozdoba. Po drugie, próbę wykonuje się po każdej przebudowie lub remoncie odcinka, który mógł utracić szczelność, nawet jeśli prace wydawały się kosmetyczne.

Trzeci scenariusz dotyczy instalacji wyłączonych z użytkowania na dłużej niż sześć miesięcy. W takim przypadku długotrwałe odcięcie od gazu nie zwalnia z ponownej weryfikacji, ponieważ uszczelnienia mogły stracić elastyczność, a korozja mogła naruszyć spoiny. Po czwarte, jeśli w ciągłości sześciu miesięcy od pozytywnej próby instalacja nie została napełniona gazem, dokument traci ważność i procedurę trzeba powtórzyć od początku.

Konsekwencje zignorowania tych wymogów są bardzo konkretne. Dostawca paliwa gazowego, czyli zakład gazowniczy, ma prawo odmówić napełnienia instalacji, a nadzór budowlany może wstrzymać użytkowanie obiektu do czasu usunięcia nieprawidłowości. W skrajnych przypadkach brak ważnego protokołu próby szczelności może być podstawą do wypowiedzenia umowy ubezpieczenia nieruchomości, gdy dojdzie do szkody.

Kto może wykonać próbę szczelności i w jakich warunkach?

Kierownik robót musi posiadać uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych. To nie jest uprawnienie elektryka ani hydraulika ogólnego, lecz odrębna specjalizacja zarezerwowana dla osób wpisanych na listę właściwej izby inżynierów.

Wielu inwestorów zastanawia się, czy podczas próby musi być obecny przedstawiciel dostawcy gazu. Historycznie wymóg ten był bezwzględny, lecz obecnie obecność zakładu gazowniczego ma charakter fakultatywny w wielu regionach, o ile instalacja została wykonana zgodnie z zatwierdzonym projektem i obowiązującymi normami. Warto to potwierdzić na etapie zgłoszenia, ponieważ lokalne oddziały mogą stosować różne procedury wewnętrzne.

Samo badanie dzieli się na dwie części: próbę szczelności przewodu przed gazomierzem oraz próbę instalacji za gazomierzem, łącznie z odbiornikami. Podział ten ma znaczenie praktyczne, bo odpowiedzialność za poszczególne odcinki spoczywa na różnych stronach, a granicą jest właśnie kurka główna z licznikiem.

Stan instalacji w momencie próby musi być ściśle określony. Przewody powinny być oczyszczone z rdzy i tłuszczu, wolne od powłok antykorozyjnych i farby, ponieważ warstwa malarska może maskować nieszczelności i utrudniać późniejszą lokalizację ewentualnego wycieku. Wszystkie kurki odcinające muszą pozostać otwarte, a odbiorniki gazu odłączone od instalacji.

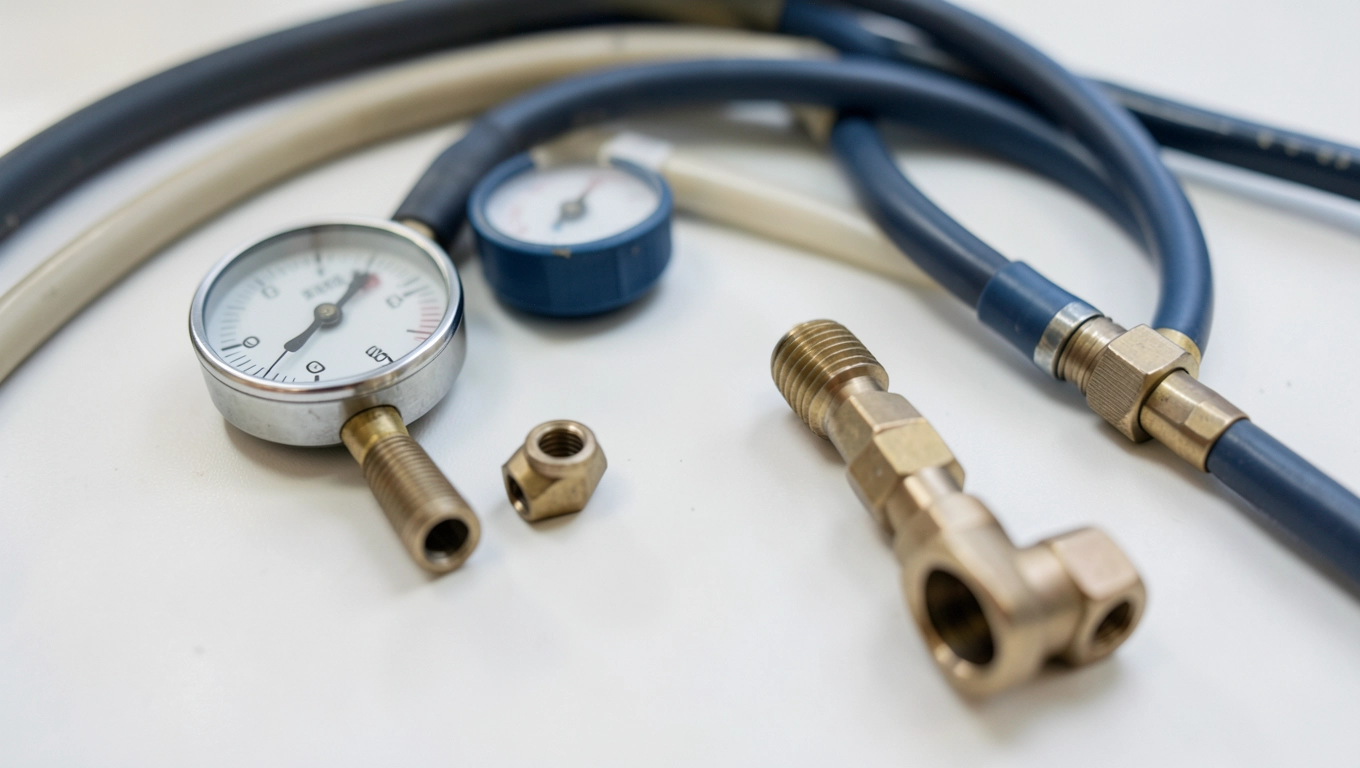

Manometr do próby szczelności gazu zakres, klasa i czas obserwacji

Wybór manometru to jeden z najczęstszych powodów, dla których protokoły są kwestionowane podczas odbioru. Urządzenie musi posiadać aktualne świadectwo legalizacji wydane przez uprawnione laboratorium, a jego zakres pomiarowy oraz klasa dokładności muszą odpowiadać wymogom normy PN-M-34507.

W warunkach standardowych, czyli w pomieszczeniach nieprzeznaczonych do celów zagrożonych wybuchem, ciśnienie próbne wynosi 0,05 MPa. W takim przypadku manometr powinien mierzyć w zakresie 0 do 0,06 MPa, czyli z niewielkim zapasem ponad wartość roboczą, i posiadać klasę 0,6. Czas obserwacji stabilizacji ciśnienia wynosi 30 minut.

Dla pomieszczeń zagrożonych wybuchem, takich jak kotłownie gazowe o zwiększonej mocy czy akumulatornie, ciśnienie próbne rośnie do 0,1 MPa. Manometr musi wtedy pracować w zakresie 0 do 0,16 MPa, przy zachowaniu tej samej klasy dokładności 0,6. Zasada jest prosta: im wyższe ciśnienie próbne, tym szerszy zakres urządzenia, ale klasa pozostaje stała.

Przebieg próby krok po kroku

Pierwszy etap to kontrola zgodności wykonania z zatwierdzonym projektem budowlanym. Sprawdza się średnice i trasy przewodów, materiał rur, technikę łączenia, lokalizację kurków odcinających, sposób odprowadzenia spalin oraz wentylację pomieszczeń. Wszelkie rozbieżności muszą zostać wpisane do dokumentacji lub usunięte przed próbą.

Drugi etap to napełnienie instalacji powietrzem lub gazem obojętnym, na przykład azotem, do wymaganego ciśnienia próbnego. Pompowanie odbywa się przez przyłącze kontrolne, po czym instalacja zostaje odcięta od źródła ciśnienia. Trzeci etap to stabilizacja, podczas której temperatura powietrza wewnątrz przewodów wyrównuje się z otoczeniem, co pozwala uniknąć fałszywych odczytów spowodowanych rozszerzalnością cieplną.

Czwarty i kluczowy etap to odczyt po upływie trzydziestu minut. Brak spadku ciśnienia oznacza wynik pozytywny, czyli pełną szczelność. Każdy, nawet minimalny spadek wymaga przedłużenia obserwacji i lokalizacji nieszczelności, najczęściej metodą mydlaną lub detektorem elektronicznym.

Kryteria oceny szczelności wg DVGW-TRGI 1986

Niemiecka norma DVGW-TRGI z 1986 roku, stosowana powszechnie w polskich protokołach, dzieli wyniki próby na trzy kategorie. Granicą nie jest zero, lecz dopuszczalny, technicznie nieunikniony mikro-wyciek, wynikający z właściwości materiałów uszczelniających.

Wynik w przedziale od 1,0 do 5,0 litra na godzinę nie oznacza automatycznej katastrofy, lecz konieczność zaplanowania naprawy w ciągu czterech tygodni. Dłuższe zwlekanie może skutkować degradacją uszczelnień i przejściem do kategorii trzeciej. Wartość powyżej 5,0 l/h wyklucza jakąkolwiek eksploatację do czasu usunięcia usterki.

Dokumentacja co musi zawierać protokół próby szczelności instalacji gazowej

Prawidłowo sporządzony wzór protokołu zawiera kilka bloków danych, których brak dyskwalifikuje dokument podczas kontroli. Pierwszy blok to identyfikacja inwestycji: adres budynku, numer działki, nazwa inwestora oraz dane wykonawcy wraz z numerem wpisu do rejestru.

Drugi blok opisuje parametry instalacji: materiał rur (stal, miedź, PE), średnice poszczególnych odcinków, technikę łączenia (spawanie, zaciskanie, skręcanie) oraz listę zamontowanych urządzeń gazowych. Trzeci blok to dane manometru: producent, numer fabryczny, klasa dokładności, zakres pomiarowy oraz data następnej legalizacji.

Czwarty, najważniejszy blok to parametry samej próby: wartość ciśnienia próbnego, czas stabilizacji, temperatura otoczenia, wynik końcowy wraz z ewentualnym pomiarem ubytku. Piąty blok stanowią podpisy komisji, w skład której wchodzą kierownik robót, przedstawiciel wykonawcy oraz inspektor nadzoru inwestorskiego, jeśli został ustanowiony.

Najczęstsze błędy przy sporządzaniu protokołu szczelności gazu

Pierwszy grzech to próba wykonywana na świeżo malowanych przewodach. Farba zamyka mikrootwory, przez co instalacja wydaje się szczelna w dniu badania, lecz po kilku tygodniach, gdy powłoka zacznie pękać, gaz zaczyna się ulatniać. Stan przewodów w momencie próby powinien być surowy, czyli bez jakichkolwiek powłok wykończeniowych.

Drugi błąd to brak aktualnego świadectwa legalizacji manometru. Legalizacja w Polsce jest ważna przez okres wskazany na dokumencie, najczęściej trzydzieści miesięcy, ale w praktyce wielu wykonawców zapomina o terminie i używa urządzenia po dacie ważności. Trzeci problem to zły zakres manometru względem ciśnienia próbnego, co prowadzi do odczytu poza skalą i konieczności powtórzenia całej procedury.

Czwarty, bardzo częsty błąd to pominięcie w załącznikach protokołu odbioru kominiarskiego. Bez niego nadzór budowlany nie potwierdzi prawidłowego odprowadzenia spalin, a cały cykl odbiorowy zostaje wstrzymany. Piąty problem to brak wpisu o temperaturze otoczenia podczas próby, która ma bezpośredni wpływ na wskazania manometru z uwagi na prawo Boyle'a-Mariotte'a.

Checklista wykonawcy przed próbą szczelności

• Sprawdź zgodność wykonania z projektem i wpisami w dzienniku budowy.
• Upewnij się, że przewody są oczyszczone, suche i wolne od powłok malarskich.
• Zamknij wszystkie odbiorniki gazu i otwórz kurki odcinające.
• Zweryfikuj datę legalizacji manometru oraz jego zakres.
• Przygotuj pompę ręczną lub sprężarkę z filtrem powietrza.
• Zaizoluj końcówki próbowane od odcinków sąsiednich kurkami.
• Zanotuj temperaturę początkową i ciśnienie atmosferyczne.
• Podłącz manometr przez trójnik kontrolny z możliwością odcięcia.
• Napełniaj instalację powoli, kontrolując wzrost ciśnienia.
• Po trzydziestu minutach odczytaj wynik i udokumentuj go w protokole.

Sekwencja dokumentów przy oddaniu instalacji do użytkowania

Sam protokół próby szczelności to dopiero pierwszy krok w łańcuchu odbiorowym. Kolejnym ogniwem jest odbiór kominiarski, potwierdzający prawidłowe działanie przewodów spalinowych i wentylacyjnych. Trzecim dokumentem jest protokół sprawdzenia instalacji elektrycznej w obrębie kotłowni, jeśli w budynku zamontowano kocioł z automatyką.

Czwarty krok to zgłoszenie instalacji do zakładu gazowniczego, który wyznacza termin napełnienia i uruchomienia. Piąty, ostatni etap to wpis do książki obiektu budowlanego oraz rejestracja w systemie CEDUR. Dopiero po wykonaniu wszystkich pięciu kroków instalacja może być eksploatowana bez obaw o konsekwencje prawne i ubezpieczeniowe.

Źródła

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz.U. 1999 nr 74 poz. 836). Norma PN-M-34507 dotycząca prób szczelności instalacji gazowych. Wytyczne DVGW-TRGI 1986 klasyfikacji szczelności instalacji gazowych. Strona internetowa: isap.sejm.gov.pl, pkn.pl, dvgw.de.
