Schemat instalacji CO i CWU z zaworami i sprzęgłem

Redakcja 2025-05-13 16:10 / Aktualizacja: 2025-12-17 00:59:20 | Udostępnij:

Rozumiem twoje zmartwienia z planowaniem instalacji CO i CWU w domu jednorodzinnym – chcesz, by wszystko działało sprawnie, bez niespodzianek w zimie. Ten schemat dla budynku 130 m² z piecem na pellet 12 kW pokazuje praktyczną konfigurację obiegów grzejnikowego, podłogowego i bojlera, z kluczowymi elementami jak sprzęgło hydrauliczne stabilizujące przepływy oraz ochrona powrotu kotła przed korozją. Omówimy też zawory mieszające do niezależnej regulacji temperatur i strategiczne podłączenie CWU przed sprzęgłem, co zapewni priorytet ciepłej wody.

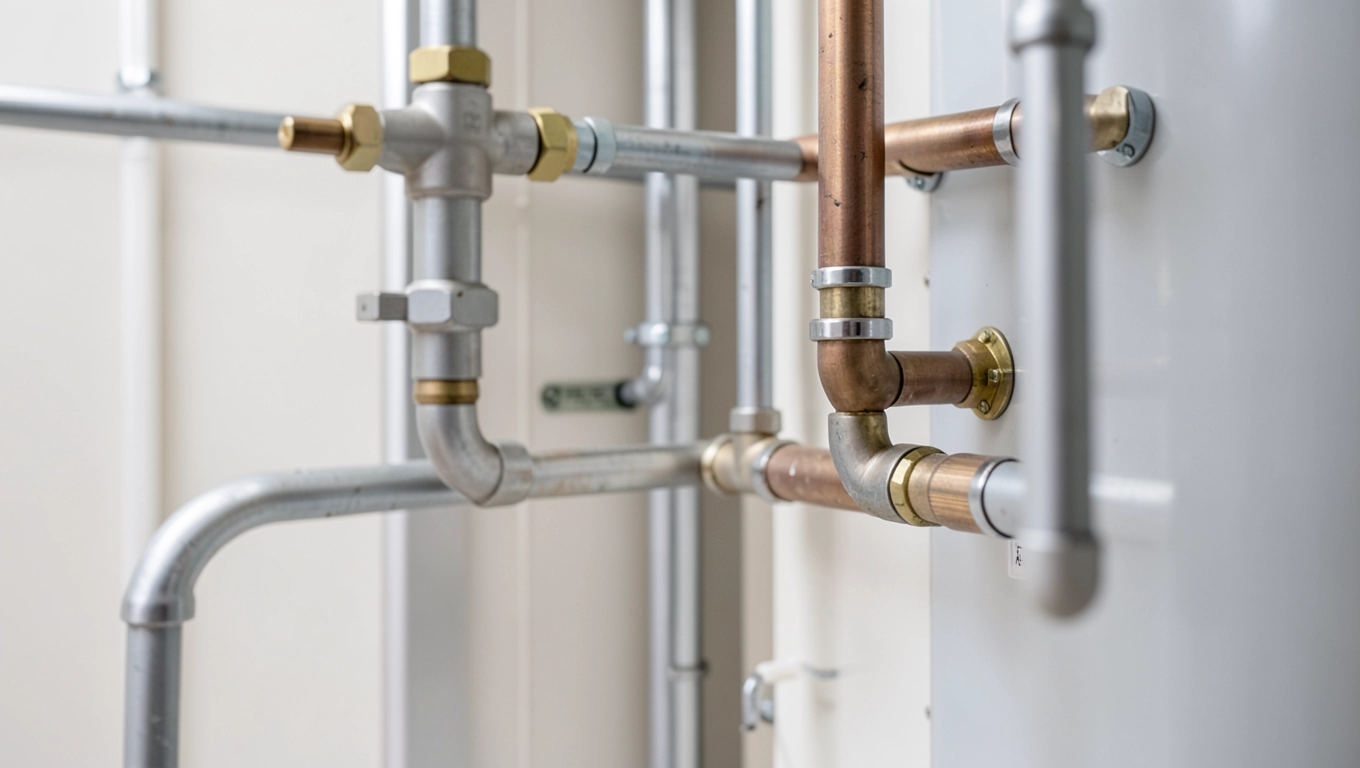

instalacja co i cwu schemat

Konfiguracja schematu CO i CWU z piecem 12 kW

Podstawowa konfiguracja instalacji zaczyna się od kotłowni, gdzie piec 12 kW na pellet zasila obieg pierwotny. Stąd woda trafia przez ochronę powrotu i pompę kotłową do bojlera CWU, a potem do sprzęgła hydraulicznego. Za sprzęgłem rozchodzą się obiegi wtórne: grzejnikowy z wyższą temperaturą, podłogowy na poziomie 35-45°C oraz pętla CWU z zaworami priorytetowymi. Taki układ zapobiega interferencjom i zapewnia stały przepływ w każdym segmencie. Całość wymaga precyzyjnego doboru osprzętu, by piec pracował optymalnie bez przegrzewania.

W budynku 130 m² obieg grzejnikowy obsługuje górne kondygnacje, podłogowy dolne pomieszczenia, a CWU rozprowadza ciepło do punktów poboru. Schemat blokowy wygląda następująco: kocioł łączy się z mieszadłem na powrocie, potem pompa prowadzi do wymiennika bojlera. Dalej sprzęgło dzieli strumień na trzy pompy wtórne z zaworami 3-drogowymi. To rozwiązanie sprawdza się w samodzielnym montażu, bo elementy są standardowe i łatwe do zwizualizowania na papierze.

Elementy kluczowe w bloku hydraulicznym

  • Piec pelletowy 12 kW z automatycznym podawaniem paliwa.
  • Sprzęgło hydrauliczne o średnicy 1 cal dla stabilizacji ciśnienia.
  • Zawory mieszające z siłownikami termostatycznymi.
  • Bojler 200-300 litrów z wężownicą spiralną.

Taka struktura minimalizuje straty ciepła i ułatwia regulację. Przed montażem sprawdź spadki ciśnienia na każdym odcinku, by uniknąć nierównomiernego ogrzewania.

Zobacz także: Kto odpowiada za instalację CO w bloku?

Zawory mieszające w schemacie CO grzejnikowym

Zawory mieszające 3-drogowe z siłownikami to serce regulacji w schemacie CO, szczególnie dla grzejników wymagających wyższej temperatury. Umieszcza się je za sprzęgłem hydraulicznym, mieszając gorącą wodę z kotła z chłodniejszą z powrotu obiegowego. Dzięki temu grzejniki pracują przy 60-70°C, bez wpływu na podłogówkę. Siłowniki reagują na sygnał z regulatora pokojowego, dostosowując proporcje mieszania w czasie rzeczywistym. To zapobiega przegrzaniu i zapewnia komfort w całym domu.

W instalacji z piecem 12 kW zawór na obiegu grzejnikowym montuje się blisko rozdzielacza, z termostatem sterującym. Przepływ reguluje się tak, by delta T wynosiła 10-15°C. Dla podłogówki osobny zawór obniża temperaturę do bezpiecznych 35-45°C, chroniąc posadzkę. Taki podział pozwala na niezależne sterowanie strefami, co jest kluczowe w domu 130 m² z różnymi potrzebami cieplnymi.

Podczas montażu kalibruj siłowniki na minimalny przepływ, by uniknąć hałasu i kawitacji. Zawory te zwiększają efektywność energetyczną, bo piec nie musi pracować na granicy mocy. W schemacie znacząco podnoszą niezawodność całego układu.

Zobacz także: Schemat instalacji CO w domu jednorodzinnym – przewodnik

Sprzęgło hydrauliczne w instalacji CO i CWU

Sprzęgło hydrauliczne to centralny element schematu, wpięty po stronie kotła za bojlerem CWU. Składa się z czterech króćców: dwa na obieg pierwotny z kotła i dwa na wtórne obiegi. Zapewnia stały przepływ pompy kotłowej niezależnie od obciążenia grzejników czy podłogówki. W ten sposób kocioł pracuje równomiernie, bez spadków ciśnienia. Dla pieca 12 kW wybierz model o przepływie 2-3 m³/h.

W instalacji CO i CWU sprzęgło stabilizuje hydraulikę, rozdzielając obiegi. Pompa kotłowa tłoczy wodę przez pierwotny obieg, a nadmiar wraca przez bypass. Wtórne pompy pobierają dokładnie tyle, ile potrzeba. To eliminuje wzajemne zakłócenia i przedłuża żywotność urządzeń. Montaż wymaga poziomowania, by uniknąć powietrza w układzie.

Zalety w porównaniu do bufora

  • Niższe koszty początkowe i mniejsza strata ciśnienia.
  • Brak potrzeby dodatkowej pompy cyrkulacyjnej.
  • Lepsza dynamika regulacji temperatur.

W domu jednorodzinnym sprzęgło będzie kluczowe dla samodzielnego planowania.

Ochrona powrotu kotła na schemacie pelletowym

Ochrona powrotu kotła montowana jest na linii powrotnej przed wymiennikiem, utrzymując minimalną temperaturę 55-60°C. W piecu na pellet zapobiega kondensacji kwasów i niskotemperaturowej korozji. Zawór termostatyczny lub mieszadło 3-drogowe miesza gorącą wodę z zasilania, gdy powrót spada poniżej progu. To wydłuża żywotność kotła nawet o kilka lat. W schemacie pelletowym to element obowiązkowy.

Umieść ochronę blisko kotła, z termometrem do monitoringu. Przepływ na powrocie reguluj zaworem kulowym dla precyzji. W instalacji 12 kW taki układ chroni przed wilgocią w komorze spalania. Regularnie sprawdzaj ustawienia, zwłaszcza po czyszczeniu wymiennika.

W praktyce ochrona znacząco wpływa na sprawność, bo piec pracuje w optymalnym zakresie. Dla pelletu, gdzie popiół zwiększa opory, to jeszcze ważniejsze.

Podłączenie bojlera CWU przed sprzęgłem

Podłącz bojler CWU przed sprzęgłem hydraulicznym, na obiegu pierwotnym po pompie kotłowej. Dzięki temu priorytet CWU nagrzewa wężownicę szybko, wykorzystując pełną moc kotła. Zawór przełączający lub bypass kieruje przepływ tylko do bojlera przy zapotrzebowaniu. Po nagrzaniu woda wraca do obiegu CO. To rozwiązanie zapewnia ciepłą wodę w kilka minut.

W schemacie dla 130 m² bojler 250 l z wężownicą łączy się równolegle. Zasilanie z kotła prowadzi do górnego króćca, powrót z dolnego. Pompa obiegowa w pętli CWU wspomaga cyrkulację. Taki montaż minimalizuje straty i integruje CWU z CO bez zakłóceń.

Przed sprzęgłem podłączenie daje wyższą efektywność niż za nim. Będzie to działać płynnie w codziennym użytku.

Zawór zwrotny na powrocie z bojlera CWU

Zawór zwrotny instaluj wyłącznie na powrocie z bojlera CWU, nie na zasilaniu. Zapobiega cofaniu się ciepłej wody do zimnego dopływu i mieszaniu obiegów. W standardowym schemacie montuje się go blisko bojlera, z strzałką kierunku przepływu w dół. To chroni przed termicznymi szokami i stratami ciepła. Ciśnienie zwrotne zamyka zawór automatycznie.

W instalacji z piecem 12 kW taki zawór na powrocie zapewnia separację hydrauliczną. Zimna woda nie przedostanie się do kotłowego obiegu. Łącz z nim filtr magnetyczny dla czystości. Montaż poziomy lub pionowy, zależnie od miejsca.

  • Unika syfonowania w pustych rurach CWU.
  • Stabilizuje ciśnienie w bojlerze na 1,5-2 bar.
  • Łatwy w wymianie bez opróżniania układu.

Pompy w bloku hydraulicznym schematu CO

Pompa kotłowa na wyjściu z kotła przed bojlerem i sprzęgłem tłoczy wodę z stałą prędkością. Osobne pompy za sprzęgłem obsługują grzejniki, podłogówkę i CWU. Dobór o podobnej charakterystyce, np. o wysokości podnoszenia 4-6 m, zapewnia równowagę. W schemacie 12 kW pompy regulowane elektronicznie dostosowują się do obciążenia.

Pompa CWU w pętli bojlera z termostatem włącza się tylko przy poborze. Dla grzejników – na zasilaniu rozdzielacza z zaworem mieszającym. Podłogówka wymaga wolniejszego przepływu dla równomiernego rozkładu. Całość monitoruj manometrami na kluczowych punktach.

Wykres pokazuje typowe przepływy – dobierz pompy pod te wartości dla twojego schematu. To ułatwi planowanie i weryfikację.

Pytania i odpowiedzi: Instalacja CO i CWU – schemat

  • Gdzie podłączyć bojler CWU w schemacie instalacji CO z piecem na pellet?

    Bojler CWU należy podłączyć przed sprzęgłem hydraulicznym, po stronie kotła na obiegu pierwotnym. Dzięki temu zapewnisz priorytet CWU, szybkie nagrzewanie wody oraz bypass lub zawór przełączający. Na powrocie z bojlera umieść zawór zwrotny, aby zapobiec cofaniu się zimnej wody i mieszaniu obiegów.

  • Jak działa sprzęgło hydrauliczne w instalacji CO i CWU?

    Sprzęgło hydrauliczne stabilizuje przepływy, rozdzielając obieg pierwotny (kocioł z pompą kotłową) od obiegów wtórnych (grzejniki, podłogówka, CWU). Wpiąć je po stronie kotła – kocioł → ochrona powrotu → pompa kotłowa → bojler → sprzęgło → rozdzielacze obiegów CO z pompami i zaworami mieszającymi. Zapewnia stałą pracę pompy kotłowej niezależnie od obciążeń wtórnych.

  • Dlaczego potrzebna jest ochrona powrotu kotła i jak ją zainstalować?

    Ochrona powrotu (mieszadło lub zawór termostatyczny) utrzymuje temperaturę na powrocie kotła na poziomie 55-60°C, chroniąc wymiennik przed kondensacją i niskotemperaturową korozją w piecu na pellet. Zainstaluj ją bezpośrednio na powrocie z kotła, przed pompą kotłową.

  • Jak skonfigurować zawory mieszające dla obiegów grzejnikowego i podłogowego?

    Użyj zaworów 3-drogowych z siłownikami za sprzęgłem hydraulicznym. Dla grzejników ustaw wyższą temperaturę (np. 60-70°C), dla podłogówki niższą (35-45°C), co zapobiega przegrzaniu podłogi. Każdemu obiegowi dedykuj osobną pompę (np. Grundfos UPS 25-40) i termostaty do niezależnej regulacji.
