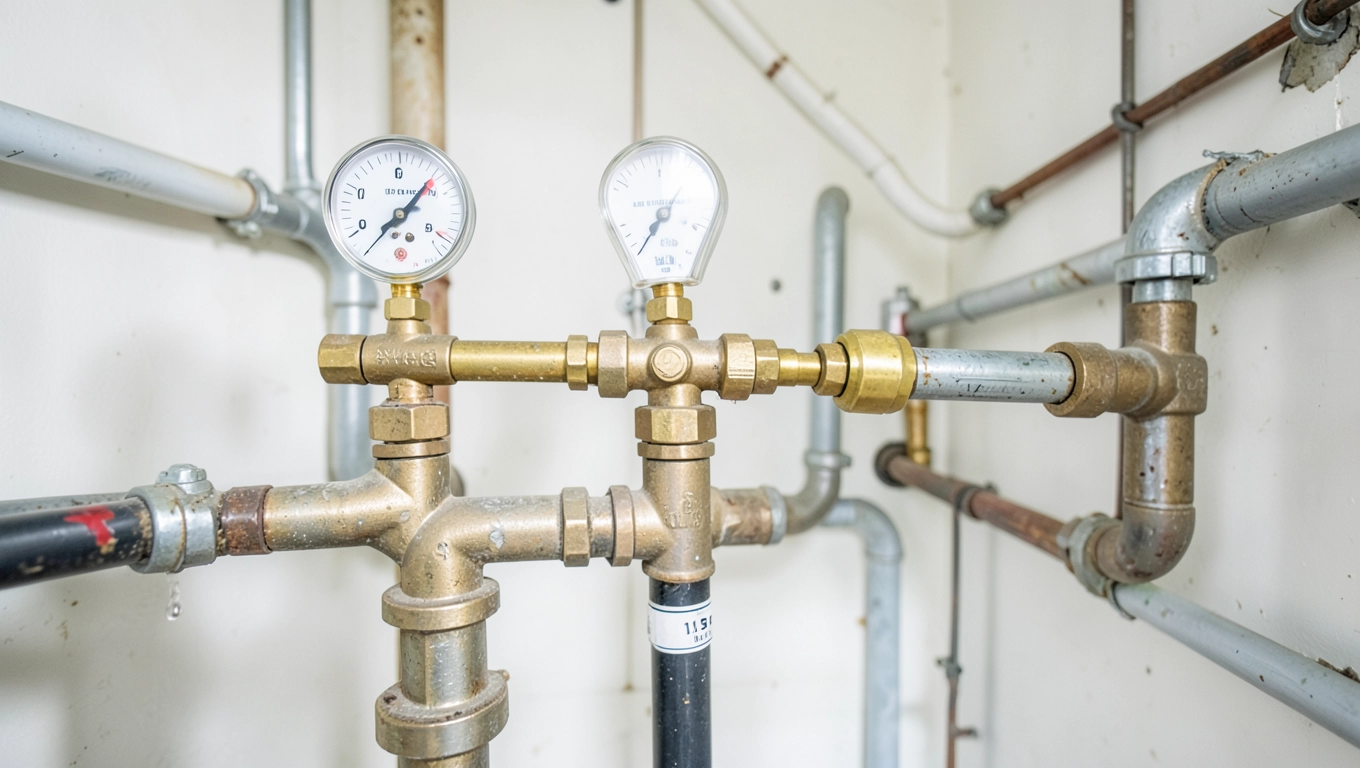

Próba szczelności instalacji CO – jakie ciśnienie jest właściwe?

Kluczowa zasada brzmi prosto: próba szczelności instalacji co jakie ciśnienie powinna wynosić 1,5-krotność ciśnienia roboczego, ale nie mniej niż 10 bar dla wody oraz maksymalnie 3 bar dla powietrza, a każdy milimetr słupka manometru potrafi ocalić tysiące złotych przed zalaniem lub utratą gwarancji. W środku znajdziesz konkretne wartości z norm PN-EN 806-4 i PN-92/B-01706, gotową procedurę krok po kroku, listę sprzętu oraz siedem najczęstszych błędów, które widywałem przez lata na budowach. Tekst idzie głębiej niż suche tabelki z instrukcji producentów i pokazuje mechanikę zjawisk, dzięki czemu zrozumiesz, dlaczego instalatorzy łamią te zasady i co im grozi, gdy odbiorca mimo wszystko podpisze protokół.

• Wymagane wartości ciśnienia próbnego wody i powietrza
• Manometr i checklist przed próbą szczelności
• Procedura próby wodnej krok po kroku
• Próba powietrzem kiedy i jak ją wykonać
• Najczęstsze błędy instalatorów podczas próby ciśnieniowej
• Protokół odbioru próby szczelności wzór i obowiązkowe pola

Wymagane wartości ciśnienia próbnego wody i powietrza

Ciśnienie próbne wody ustala się jako półtorakrotność ciśnienia roboczego, jednak normy zabraniają schodzić poniżej 10 bar, bo to właśnie ten próg gwarantuje wykrycie mikrootworów o średnicy poniżej 0,1 milimetra. W praktyce instalacja centralnego ogrzewania pracuje zwykle przy 1,5-2 bar, więc próba wymaga podniesienia wartości do około 3 bar, ale dolna granica 6 bar obowiązuje w budynkach wielorodzinnych. W najniższym punkcie układu dopuszczalne ciśnienie maksymalne wynosi ciśnienie robocze powiększone o 2 bar, co chroni membrany naczyń wzbiorczych przed trwałym odkształceniem.

Badanie sprężonym powietrzem rządzi się twardszymi regułami, ponieważ sprężone powietrze magazynuje więcej energii w tej samej objętości i przy gwałtownym uwolnieniu potrafi rozerwać rurę zamiast ją powoli pokazać jako nieszczelną. Norma dopuszcza ciśnienie inspekcyjne 0,2-0,5 bar wyłącznie do lokalizacji wycieku, natomiast właściwa próba szczelności powietrzem nie może przekroczyć 3 bar. Wyższe wartości rezerwuje się dla rurociągów przemysłowych, gdzie grubość ścianek i klasa materiału zostały indywidualnie przeliczone.

Instalacja wody użytkowej ciepłej i zimnej podlega analogicznej zasadzie półtorakrotności, ale z dodatkowym wymogiem próby na gorąco przy temperaturze 55°C i ciśnieniu 0,6 MPa. Ciepło rozszerza materiał i obniża granicę plastyczności, dlatego próba w podwyższonej temperaturze ujawnia pęknięcia zmęczeniowe, które w teście zimnym pozostałyby niewidoczne. Po takiej próbie rury wytrzymują wieloletnią eksploatację bez nagłych awarii.

Systemy ogrzewania podłogowego wymagają wydłużonego czasu obserwacji do 24 godzin zamiast standardowych dwóch, ponieważ masa wody w wężownicach przekracza kilkaset litrów, a mikrootwory kompensują się przez długi okres przez samą termikę rur. Norma precyzuje, że spadek ciśnienia podczas takiej próby nie może przekroczyć 0,2 bar w całym cyklu, a każdy większy ubytek oznacza konieczność lokalizacji i naprawy.

Podczas doboru wartości trzeba uwzględnić temperaturę otoczenia, bo manometr wskazuje różnicę ciśnień z uwzględnieniem rozprężania gazu rozpuszczonego w wodzie. Przy skoku temperatury o 10°C w zimnej instalacji ciśnienie może wzrosnąć samoistnie o 0,3-0,5 bar, co fałszywie zawyża wynik pomiaru. Dlatego próbę wykonuje się w warunkach stabilnych ±3°C, najlepiej rano po ustabilizowaniu termicznym budynku.

Manometr i checklist przed próbą szczelności

Każdy manometr używany do próby szczelności musi posiadać aktualne świadectwo cechowania oraz zakres pomiaru o 50% większy od ciśnienia próbnego, co zapewnia odczyt w środkowej jednej trzeciej skali, gdzie błąd przyrządu jest najmniejszy. Cechowanie potwierdza klasę dokładności co najmniej 1,6, a sam przyrząd montuje się w najniższym punkcie instalacji, by rejestrował wartość rzeczywistą, a nie wypadkową z najwyższego piętra.

Przed napełnieniem wodą warto sprawdzić temperaturę otoczenia w hali lub pomieszczeniu, ponieważ bezpośrednie nasłonecznienie fragmentu instalacji wytwarza lokalne ciśnienie pary zdolne zafałszować wynik. Stała temperatura ±3°C, brak przeciągów i wyłączone grzejniki zapewniają powtarzalność pomiaru. Każdy odczyt powinien być wpisany do protokołu z dokładnością do 0,1 bar.

Lista kontrolna przed próbą szczelności obejmuje kilkanaście pozycji, z których żadna nie powinna zostać pominięta. Pierwsza to zamknięcie wszystkich zaworów odcinających i sprawdzenie, czy w naczyniu wzbiorczym panuje ciśnienie wstępne zgodne z projektem. Druga to odpowietrzenie każdego pionu i grzejnika przez ręczne zawory odpowietrzające, aż do pojawienia się wody bez pęcherzyków.

• Manometr cechowany, zakres o 50% większy od ciśnienia próbnego
• Temperatura otoczenia stała ±3°C, brak nasłonecznienia
• Instalacja napełniona zimną wodą i całkowicie odpowietrzona
• Zawory bezpieczeństwa zablokowane lub wymontowane na czas próby
• Ciśnienie wstępne naczynia wzbiorczego zgodne z projektem
• Protokół odbioru przygotowany z polami: data, ciśnienie, temperatura, wynik, podpis

Odpowietrzenie bywa niedoceniane, choć pęcherzyki powietrza działają jak sprężyny wypełnione sprężonym gazem. Podczas podnoszenia ciśnienia powietrze kompresuje się i oddaje wodzie pozorną sprężystość, która po kilku minutach rozpuszcza się w wodzie i ciśnienie spada bez żadnego wycieku. To właśnie dlatego próba wstępna trwa trzykrotnie po 10 minut, by każdy pęcherzyk mógł się w pełni rozpuścić.

Procedura próby wodnej krok po kroku

Napełnianie instalacji zaczyna się od najniższego punktu i postępuje ku górze przy otwartych zaworach odpowietrzających, dzięki czemu wypieranie powietrza przebiega w sposób kontrolowany. Ciśnienie podnosi się powoli, najlepiej pompą ręczną z dokładnym zaworem regulacyjnym, ponieważ gwałtowny skok powoduje uderzenia hydrauliczne zdolne uszkodzić delikatne połączenia zaciskane. Po osiągnięciu ciśnienia roboczego instalator zamyka dopływ i obserwuje manometr przez 15 minut.

Badanie wstępne polega na trzykrotnym podniesieniu ciśnienia do wartości próbnej w odstępach co 10 minut, a każda przerwa pozwala materiałowi na relaksację naprężeń. W tym czasie wzrokowo sprawdza się wszystkie złącza, zwłaszcza w miejscach przejść przez przegrody i w kształtkach przy rozdzielaczach. Spadek ciśnienia większy niż 0,6 bar w ciągu 30 minut sygnalizuje poważną nieszczelność wymagającą natychmiastowej lokalizacji.

Badanie główne trwa dwie godziny pod ciśnieniem próbnym, a każdy odczyt manometru notuje się co 15 minut wraz z temperaturą wody i otoczenia. Dopuszczalny spadek nie przekracza 0,2 bar w całym okresie obserwacji, a wynik uznaje się za pozytywny tylko wtedy, gdy ostatni odczyt różni się od pierwszego o mniej niż 0,2 bar. Po zakończeniu ciśnienie obniża się powoli do roboczego i instalacja pozostaje pod kontrolą przez kolejne 24 godziny bez wypuszczania wody.

Ogrzewanie podłogowe wymaga wydłużonej obserwacji do 24 godzin, ponieważ woda zalega w wężownicach o łącznej długości często przekraczającej kilometr. Nawet najmniejszy ubytek powoduje spadek ciśnienia widoczny dopiero po kilku godzinach, gdy powietrze z rozpuszczonych gazów ustabilizuje się w najwyższych punktach. Każdy taki system projektuje się z dodatkowym obiegiem umożliwiającym wydzieloną próbę sekcji przed zalaniem posadzki.

Próba na gorąco przy 55°C i 0,6 MPa ujawnia różnice rozszerzalności cieplnej między rurą a otuliną, które w teście zimnym kompensują się nawzajem. Ciepła woda w instalacji ciepłej i zimnej użytkowej cyrkuluje przez 30 minut, a spadek ciśnienia nie może przekroczyć 0,3 bar. Po takiej próbie instalacja nadaje się do odbioru końcowego i podpisania protokołu.

Próba powietrzem kiedy i jak ją wykonać

Próba szczelności powietrzem stosuje się wtedy, gdy napełnienie wodą grozi zamarznięciem w nieogrzewanym budynku zimą albo gdy instalacja jest wrażliwa na korozję w czasie długotrwałego zastoju. W praktyce wykonuje się ją również w halach produkcyjnych, gdzie zalanie mogłoby uszkodzić urządzenia lub przerwać proces technologiczny. Ciśnienie inspekcyjne 0,2-0,5 bar pozwala precyzyjnie zlokalizować nieszczelność przy użyciu roztworu pieniącego lub detektora ultradźwiękowego.

Algorytm podnoszenia ciśnienia w próbie powietrzem wygląda podobnie jak w wodzie: trzykrotne zwiększenie co 10 minut, potem 30 minut obserwacji i 2 godziny badania głównego, ale z limitem 3 bar. Powietrze ujawnia nieszczelność znacznie szybciej niż woda, bo brak ciśnienia hydrostatycznego nie maskuje nawet drobnych otworów. Charakterystyczny syk pozwala zlokalizować wyciek bez dodatkowych przyrządów w obrębie kilku metrów.

Próba powietrzem wymaga wzmocnionych środków ostrożności, ponieważ energia sprężonego gazu uwalnia się gwałtownie przy pęknięciu. Ciśnienie 3 bar potrafi wyrzucić metalowy element złączki z prędkością kilkudziesięciu metrów na sekundę, dlatego manometr i zawór umieszcza się za osłoną z siatki stalowej. Osoby postronne nie mają wstępu do strefy próby, a operator nosi hełm i okulary ochronne.

Detekcja akustyczna w próbie powietrzem wykorzystuje słuchawki lub elektroniczne mierniki ultradźwięków, które wychwytują turbulentny przepływ gazu przez mikrootwory. Tam, gdzie hałas otoczenia uniemożliwia słuchanie, stosuje się roztwór mydła lub specjalistyczny płyn tworzący bąble w miejscu wycieku. Metoda piankowa działa już przy 0,2 bar, ale skuteczność spada przy bardzo drobnych nieszczelnościach poniżej 0,01 milimetra.

Po pozytywnej próbie powietrzem instalację odpowietrza się i napełnia wodą w ciągu 24 godzin, by zapobiec korozji elementów stalowych. Nagromadzone wilgoci z powietrza sprężonego w połączeniu z tlenem tworzą środowisko sprzyjające rdzewieniu, dlatego przepłukanie wodą z inhibitorem korozji stanowi obowiązkowy etap końcowy. Ta procedura zabezpiecza gwarancję producenta rur i armatury.

Najczęstsze błędy instalatorów podczas próby ciśnieniowej

Pierwszy grzech to używanie manometru bez cechowania, zwykle taniego zegarowego wskazówkowego z marketu budowlanego. Błąd wskazania sięgający 5% w skrajnych warunkach termicznych potrafi przekłamać wynik o cały bar i sfałszować całą procedurę. Świadectwo cechowania kosztuje kilkadziesiąt złotych, a jego brak unieważnia cały protokół odbioru.

Drugi błąd polega na pominięciu pełnego odpowietrzenia, zwłaszcza w wysokich pionach, gdzie pęcherzyki powietrza ukrywają się za rozgałęzieniami. Instalatorzy spieszą się z próbą przed oddaniem budynu, więc zamykają zawory odpowietrzające zbyt wcześnie, a resztki powietrza fałszywie obniżają ciśnienie po kilku minutach. Efektem bywają niepotrzebne rozbiórki ścianek w poszukiwaniu nieszczelności, której nie ma.

Trzecia pułapka to zbyt niskie ciśnienie próbne wynikające z obawy przed uszkodzeniem instalacji. Norma wymaga minimum 10 bar dla wody, ale ekipy często ograniczają się do ciśnienia roboczego, bo rury wytrzymują takie parametry bez problemu. Taki kompromis nie wykryje mikrootworów ani pęknięć zmęczeniowych, które ujawnią się dopiero po pierwszym sezonie grzewczym pod wpływem cykli termicznych.

Czwarty błąd to pominięcie próby na gorąco w instalacji wody użytkowej, ponieważ trwa dłużej i wymaga podgrzania wody do 55°C. Rury zgrzewane z polipropylenu wykazują w tej temperaturze inne naprężenia niż w 20°C, a złączki mosiężne rozszerzają się inaczej niż tworzywo. Różnica temperatur ujawnia nieszczelności na styku metal-plastik, które po ostygnięciu ponownie się uszczelniają i znikają z pola widzenia.

Piąty problem to brak dokumentacji odbiorowej lub podpisanie protokołu bez rzeczywistego przeprowadzenia próby. Inwestorzy naciskają na szybkie oddanie, a instalatorzy ulegają presji, wpisując fikcyjne wartości. Taki dokument nie chroni przed reklamacjami, a w razie awarii ubezpieczyciel odmówi wypłaty odszkodowania z powodu braku ważnego protokołu.

Szósty błąd to ignorowanie wpływu temperatury na wynik pomiaru. Zimna woda o temperaturze 5°C w instalacji ogrzewanej wieczorem szybko się nagrzewa, ciśnienie rośnie i fałszywie maskuje spadek wskazujący na wyciek. Instalatorzy powinni wykonywać próbę rano po stabilizacji termicznej albo wieczorem przy stałej temperaturze zewnętrznej, a każdy odczyt uzupełniać pomiarem temperatury wody termometrem cyfrowym.

Siódmy grzech stanowi zbyt krótki czas obserwacji przy ogrzewaniu podłogowym. Inwestor wymaga sprawdzenia w jeden dzień, a instalator wykonuje próbę przez dwie godziny zamiast wymaganych 24 godzin, ponieważ spieszy się z wylaniem posadzki. Efektem bywają mikrootwory w wężownicach, które po zalaniu betonem ujawniają się dopiero po uruchomieniu ogrzewania, a naprawa wymaga kucia całej podłogi.

Protokół odbioru próby szczelności wzór i obowiązkowe pola

Protokół odbioru powinien zawierać datę i godzinę rozpoczęcia próby, ciśnienie początkowe oraz końcowe, temperaturę wody i otoczenia, numer świadectwa cechowania manometru oraz imiona i nazwiska osób przeprowadzających badanie. Każdy parametr wpisuje się z dokładnością do 0,1 bar i 1°C, a wynik uznaje się za pozytywny tylko wtedy, gdy spadek mieści się w granicach normy.

Poniższy wzór zawiera wszystkie pola wymagane przez normę PN-EN 806-4 oraz Warunki Techniczne Wykonania i Odbioru Instalacji. Każda pozycja zaznaczona gwiazdką jest obowiązkowa, a jej brak dyskwalifikuje dokument przy kontroli nadzoru budowlanego lub ubezpieczyciela.

• Data i godzina rozpoczęcia próby*
• Ciśnienie próbne w barach*
• Ciśnienie początkowe w barach*
• Ciśnienie końcowe po 2 godzinach*
• Spadek ciśnienia w barach*
• Temperatura wody na początku i końcu*
• Temperatura otoczenia*
• Numer świadectwa cechowania manometru*
• Imię i nazwisko instalatora oraz numer uprawnień*
• Imię i nazwisko inspektora nadzoru*
• Wynik pozytywny lub negatywny*
• Podpisy obu stron*

Protokół sporządza się w dwóch egzemplarzach: jeden pozostaje u wykonawcy, drugi u inwestora. Kopia trafia do kierownika budowy i dokumentacji powykonawczej, a w przypadku budynków użyteczności publicznej również do dokumentacji powykonawczej architekta. Brak podpisu inspektora nadzoru obniża ważność dokumentu w postępowaniu reklamacyjnym.

Każda instalacja przechodzi próbę szczelności przed oddaniem do użytku oraz po każdej modernizacji obejmującej więcej niż 15% długości rurociągu. Przeglądy okresowe nie wymagają pełnej próby, ale zaleca się kontrolę manometrem raz na pięć lat, by wychwycić korozję wewnętrzną lub osłabienie połączeń gwintowanych. Taki harmonogram wpisuje się w książkę obiektu i stanowi dowód należytej staranności właściciela.

Źródła danych: PN-EN 806-4 (norma europejska dotycząca instalacji wody użytkowej), PN-92/B-01706 (norma polska dla instalacji centralnego ogrzewania), Warunki Techniczne Wykonania i Odbioru Instalacji Wodno-Kanalizacyjnych oraz Grzewczych (WTWiO), materiały informacyjne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych dostępne na portalu pzits.pl, dokumentacja techniczna Polskiego Komitetu Normalizacyjnego (pkn.pl).
