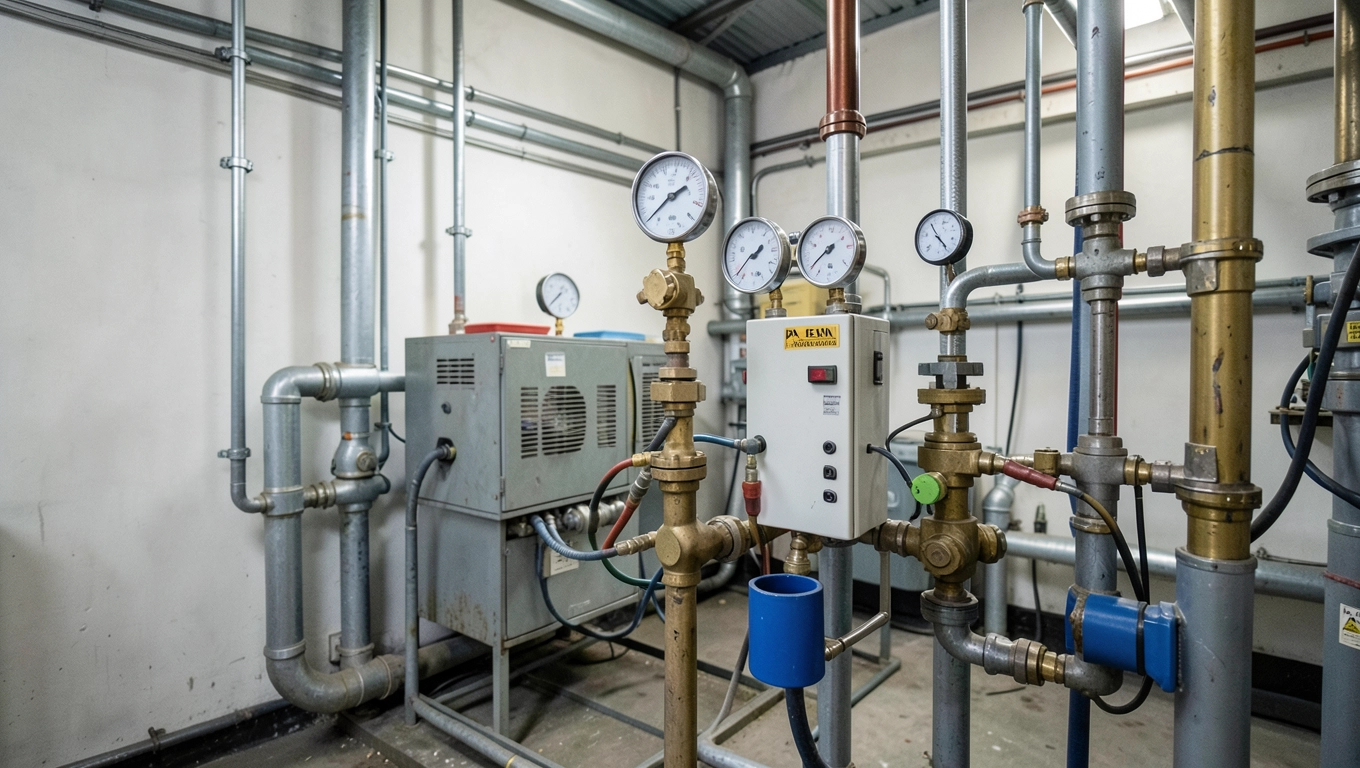

Próba ciśnieniowa instalacji CO norma – jak zrobić ją poprawnie

Jedna niezauważona nieszczelność w instalacji centralnego ogrzewania potrafi zamienić się w lawinę kosztów. Gdy woda sączy się pod wylewkę przez tygodnie albo miesiące, pojawia się grzyb, odparza parkiet, a rozbiórka fragmentu posadzki i przywrócenie stanu sprzed awarii kosztuje od 30 do 50 tysięcy złotych. Próba ciśnieniowa instalacji CO wykonana przed zalaniem posadzki to jedyny rzetelny sposób, żeby ten scenariusz wykluczyć i spać spokojnie przez następne dekady.

• Wymagane ciśnienie próbne w instalacji CO krok po kroku
• Próbą ciśnieniową instalacji CO na podłogówce powietrze czy woda
• Najczęstsze błędy przy próbie ciśnieniowej instalacji co norma

Wymagane ciśnienie próbne w instalacji CO krok po kroku

Ciśnienie próbne to wartość sztucznie wymuszona w instalacji na czas badania, znacznie wyższa od roboczej, która ma za zadanie ujawnić wszelkie słabe punkty jeszcze zanim rury znikną pod tynkiem albo w warstwie wylewki. Polskie normy PN-EN 806 oraz PN-EN 1264 określają reguły tej procedury, a ich spełnienie stanowi warunek odbioru technicznego domu. W praktyce każda instalacja grzewcza, niezależnie od tego, czy mówimy o grzejnikach ściennych, czy o ogrzewaniu podłogowym, musi przejść ten test co najmniej dwukrotnie.

Pierwszy raz robi się próbę wstępną, gdy instalacja jest jeszcze surowa i widoczna w całości. To moment, w którym hydraulik sprawdza jakość połączeń, spawów i zacisków. Drugi raz to próba główna, wykonywana tuż przed zakryciem rur, po zamontowaniu wszystkich odbiorników, ale przed tynkami i wylewkami. Trzecia próba, nazywana końcową, następuje po napełnieniu układu czynnikiem grzewczym i ma potwierdzić szczelność już eksploatowaną. Dopiero taki trzystopniowy cykl daje pewność, że system jest naprawdę szczelny.

Wartość ciśnienia próbnego dla klasycznej instalacji wodnej CO wynosi 1,5 do 1,6 raza ciśnienia roboczego. W typowym domu jednorodzinnym ciśnienie robocze oscyluje wokół 3,5 bara, co daje ciśnienie próbne na poziomie 6 bar utrzymywane przez minimum 30 minut. Jeśli instalacja pracuje przy 4 barach roboczych, próba rośnie do 6,4 bara, a przy 5 barach do 8 barów. Wzór pozostaje prosty: ciśnienie robocze pomnożone przez współczynnik 1,5. Wielu instalatorów stosuje zaokrąglenie do pełnych barów w górę, co daje dodatkowy margines bezpieczeństwa.

⚠️ Ciśnienie próbne powyżej 10 barów wymaga użycia manometru o klasie dokładności co najmniej 1,0 i ciągłego nadzoru, ponieważ przekroczenie wytrzymałości elementów instalacji grozi rozerwaniem rury.

Przy ogrzewaniu podłogowym zasady wyglądają nieco inaczej. Norma PN-EN 1264 mówi tu o ciśnieniu próbnym 0,6 MPa, czyli 6 barów, utrzymywanym przez 30 minut. Dopuszczalny spadek w tym czasie nie może przekroczyć 0,02 MPa, czyli 0,2 bara. Taki reżim wynika z faktu, że rury PEX lub PE-Xc/Al/PE-Xc zatopione w wylewce mają ograniczony dostęp do wzrokowej kontroli po zalaniu, a każda mikronieszczelność oznaczałaby konieczność kucia. Powietrze pod ciśnieniem w podłogówce wykrywa znacznie mniejsze ucieki niż woda, ponieważ pęcherzyki uciekającego gazu dają się łatwo zlokalizować pianką detekcyjną.

Jak obliczyć właściwe ciśnienie próbne

Aby wyznaczyć wymagane ciśnienie dla konkretnej instalacji, wystarczy znać ciśnienie robocze. W domach zasilanych z kotłowni przydomowej ciśnienie robocze ustawia się zwykle na 3,5 do 4 barów. W budynkach podłączonych do miejskiej sieci ciepłowniczej bywa ono wyższe, bo wymuszają to warunki dostawcy. Instalacja wielorodzinna pracująca przy 5 barach roboczych wymaga próby na poziomie 7,5 do 8 barów. W instalacjach wysokotemperaturowych, gdzie czynnik osiąga 90°C i więcej, współczynnik 1,5 pozostaje ten sam, ale bezwzględna wartość próby rośnie, ponieważ samo ciśnienie robocze jest wyższe.

Wykonanie próby wymaga odpowiedniego sprzętu pomiarowego. Manometr powinien mieć klasę dokładności minimum 1,6, a najlepiej 1,0, z podziałką nie większą niż 0,1 bar dla instalacji niskociśnieniowych i 0,2 bar dla prób powyżej 6 barów. Zwykły manometr zegarowy z marketu budowlanego nie spełnia tych wymagań, bo jego błąd wskazania potrafi przekraczać 0,5 bara. Rzetelne próby wykonuje się urządzeniami tłokowymi lub membranowymi z certyfikatem wzorcowania, które gwarantują powtarzalność odczytu.

Próbą ciśnieniową instalacji CO na podłogówce powietrze czy woda

Wybór między próbą wodną a powietrzną zależy od materiału rur, etapu budowy oraz dostępnego sprzętu. Woda ma tę zaletę, że jest nieściśliwa, więc nawet najmniejszy spadek ciśnienia oznacza realną ucieczkę. Powietrze natomiast przenika przez mikrootworki w złączach i reaguje na zmiany temperatury znacznie silniej niż woda, co utrudnia interpretację wyników. Przy ogrzewaniu podłogowym najczęściej stosuje się próbę wodną, bo daje najbardziej wiarygodny obraz szczelności i nie wymaga późniejszego dosuszania instalacji przed zalaniem wylewką.

Próba powietrzna sprawdza się lepiej przy bardzo niskich temperaturach, kiedy woda mogłaby zamarznąć w rurach, albo w sytuacjach, gdy zależy nam na szybkiej weryfikacji bez konieczności późniejszego spuszczania czynnika. Ciśnienie powietrza ustawia się niżej niż wodne, zwykle na poziomie 0,3 do 0,5 MPa, a czas obserwacji wydłuża do 60 minut ze względu na większą ściśliwość gazu. Powietrze doskonale współpracuje z pianką detekcyjną, która natychmiast pokazuje miejsce ucieczki w postaci rosnących bąbelków. W praktyce hydraulicy łączą obie metody: najpierw robią próbę powietrzem dla szybkiej detekcji, a potem wodą dla potwierdzenia wyniku.

? Połączenie obu metod daje najpewniejszy wynik. Najpierw powietrze pod niskim ciśnieniem lokalizuje grube nieszczelności, potem woda pod wymaganym ciśnieniem próbnym potwierdza szczelność całego układu.

W przypadku rur z tworzyw sztucznych, takich jak PP, PE-RT czy PEX, konieczne jest uwzględnienie rozszerzalności cieplnej materiału. Próbę wykonuje się w stabilnej temperaturze otoczenia, najlepiej powyżej 20°C, po dwugodzinnym wyrównaniu temperatury rur z otoczeniem. W przeciwnym razie wynik będzie zafałszowany: rury wychłodzone w nocy kurczą się, a po napełnieniu ciepłą wodą rozszerzają, co daje pozorny spadek ciśnienia niezwiązany z nieszczelnością. Producenci rur PEX zalecają, aby próba następowała po 24 godzinach od zakończenia montażu, kiedy materiał osiągnie stabilność wymiarową.

Różnice w pomiarze dla różnych materiałów

Stal i miedź reagują na temperaturę minimalnie, więc próba może być wykonana zaraz po montażu, bez dodatkowego wyrównania. Rury wielowarstwowe PEX/Al/PEX mają warstwę aluminium, która ogranicza rozszerzalność, ale nie eliminuje jej całkowicie. Najbardziej wrażliwe pozostają rury PE-RT i PP, których współczynnik rozszerzalności cieplnej sięga 0,15 mm na metr na każdy stopień Celsjusza. Instalacja o długości 100 metrów w piwnicy o temperaturze 10°C, napełniona wodą o temperaturze 30°C, wydłuży się o 30 centymetrów. To właśnie dlatego kolejność prób ma znaczenie i dlaczego normy nakazują odczekanie odpowiedniego czasu na stabilizację.

Najczęstsze błędy przy próbie ciśnieniowej instalacji co norma

Wielu wykonawców traktuje próbę ciśnieniową jako formalność, która ma tylko potwierdzić to, co widać gołym okiem. To podejście generuje drogie awarie za 2 do 5 lat, gdy drobna nieszczelność w złączce pod wylewką powoduje zawilgocenie styropianu i utratę izolacyjności termicznej podłogi. Próba musi być rzetelna, a jej wynik wiarygodny. Tymczasem na polskich budowach wciąż popełnia się te same błędy, które dyskwalifikują całą procedurę.

Pierwszy i najczęstszy błąd to użycie niedokładnego manometru. Zegarowy manometr z podziałką 1 bar i błędem wskazania ±2,5 procent nie jest w stanie wychwycić spadku 0,2 bara wymaganego normą. Wskazanie może się nie zmieniać przez całą próbę, mimo realnej ucieczki wody, bo rozdzielczość przyrządu tego nie pozwala. Profesjonalne urządzenia pomiarowe z klasą 1,0 i podziałką 0,1 bara kosztują od 200 do 600 złotych, co w kontekście całej inwestycji jest kwotą symboliczną. Oszczędność na manometrze to pozorna oszczędność.

Drugi błąd to pominięcie odpowietrzenia instalacji przed próbą. Powietrze zamknięte w rurach działa jak sprężarka: przy wzroście temperatury w pomieszczeniu o kilka stopni rozpręża się, obniżając ciśnienie nawet o 0,3 bara bez jakiejkolwiek ucieczki wody. Próba wykonana bez wcześniejszego odpowietrzenia pokaże rzekomy spadek, co prowadzi do fałszywej diagnozy nieszczelności i niepotrzebnej rozbiórki. Odpowietrzanie wykonuje się przez otwarcie wszystkich zaworów odpowietrzających na grzejnikach, a w podłogówce przez najwyższy punkt rozdzielacza. Procedura trwa od 30 minut do 2 godzin, w zależności od długości układu.

⚠️ Brak stabilizacji temperatury rur przed próbą fałszuje wynik nawet o 0,5 bara. Rury PEX i PP napełnione wodą o temperaturze wyższej niż otoczenie wydłużają się, co obniża ciśnienie bez udziału nieszczelności.

Trzeci błąd polega na zbyt krótkim czasie obserwacji. Norma wymaga minimum 30 minut stabilnego ciśnienia, ale wielu wykonawców odczytuje wynik po 5 minutach, gdy ciśnienie jeszcze rośnie wskutek rozpuszczania pęcherzyków gazu w wodzie. Prawidłowa procedura zakłada najpierw podniesienie ciśnienia do wartości próbnej, potem okres stabilizacji, który sam w sobie trwa od 15 do 30 minut, a dopiero potem właściwy pomiar. Łączny czas procedury to często 60 do 90 minut, nie 15.

Czwarty błąd to wykonywanie próby w instalacji z tworzywa sztucznego pod ciśnieniem identycznym jak dla stali. Rury PP i PE mają niższą wytrzymałość mechaniczną i mogą ulec trwałemu odkształceniu przy ciśnieniu 8 barów, nawet jeśli nie pękną. Próba powinna uwzględniać specyfikację producenta rur, który zwykle podaje maksymalne dopuszczalne ciśnienie robocze i próbne dla konkretnej serii. Wartość 1,5 raza ciśnienia roboczego jest bezpieczna, ale pod warunkiem, że nie przekracza granicy wytrzymałości materiału określonej w dokumentacji technicznej.

Piąty, niezwykle częsty błąd to brak dokumentacji z próby. Samo wykonanie pomiaru bez protokołu z wartością ciśnienia początkowego i końcowego, czasem trwania próby i podpisem wykonawcy nie ma żadnej wartości dowodowej. W razie awarii za kilka lat ubezpieczyciel albo rzeczoznawca nie uwierzy w słowną deklarację, że próba była. Protokół powinien zawierać datę, godzinę rozpoczęcia i zakończenia, temperaturę otoczenia, wartości ciśnienia w odstępach co 5 minut oraz dane przyrządu pomiarowego. Taki dokument kosztuje 10 minut pracy, a oszczędza potencjalnie dziesiątki tysięcy złotych przy ewentualnym sporze.

Checklist przed wykonaniem próby

• Sprawdź klasę dokładności manometru i datę jego wzorcowania.
• Zamknij wszystkie zawory odcinające odbiorniki, które nie biorą udziału w próbie.
• Upewnij się, że temperatura rur i otoczenia wyrównała się przez minimum 2 godziny.
• Napełniaj instalację powoli, od najniższego punktu, kontrolując odpowietrzanie.
• Odpowietrz każdy grzejnik i najwyższy punkt rozdzielacza podłogowego.
• Podnieś ciśnienie do wartości próbnej i odczekaj 15 minut stabilizacji.
• Notuj ciśnienie co 5 minut przez 30 minut pełnej próby.
• Sporządź protokół z wynikiem, podpisem i danymi przyrządu.

Kiedy próba ciśnieniowa nie wykryje problemu

Żadna próba nie zastąpi dobrego montażu. Wykona ona swoją pracę tylko wtedy, gdy hydraulik zadbał o prawidłowe zaciśnięcie złączek, właściwe spawy i czystość rur przed zaślepkami. Próba ujawnia nieszczelności, których montaż nie wyeliminował, ale nie zastąpi staranności wykonawcy. Rura z mikrootworkiem od producenta, niewidocznym gołym okiem, może nie przepuścić wody pod ciśnieniem 6 barów w trakcie próby, ale po kilku cyklach grzewczych pęknie. Dlatego obok próby warto inwestować w rury i kształtki od sprawdzonych producentów z kilkudziesięcioletnią gwarancją.

Rozszerzalność cieplna tworzyw sztucznych oznacza też, że próba wykonana w lecie przy temperaturze 25°C i w zimie przy 5°C da różne wyniki dla tej samej instalacji. Norma PN-EN 1264 dopuszcza w takim przypadku korektę temperaturową o 0,1 do 0,2 bara na każde 10°C różnicy. Praktycy pomijają ten zapis, przez co zimą dochodzi do fałszywych alarmów o nieszczelności, a latem do przeoczenia prawdziwych ucieczek. Świadomy inwestor powinien zapytać wykonawcę, czy uwzględnił tę poprawkę w swoim protokole.

Dlaczego warto inwestować w dobry sprzęt pomiarowy

Manometr klasy 1,6 z podziałką 0,1 bar kosztuje od 200 do 400 złotych. Urządzenie z klasą 1,0 i podziałką 0,05 bar to wydatek od 500 do 800 złotych. Pompa ręczna do prób ciśnieniowych o wydajności 10 litrów na minutę to koszt od 300 do 1200 złotych, w zależności od producenta i zakresu ciśnienia. Łączny koszt kompletu narzędzi do rzetelnej próby nie przekracza 2 tysięcy złotych, co stanowi ułamek procenta wartości całej instalacji grzewczej. Jednocześnie te 2 tysiące złotych różni wynik rzetelny od fasadowego, a w konsekwencji ochronę inwestycji za 50 tysięcy złotych od potencjalnej katastrofy za podobną kwotę.

Próba ciśnieniowa instalacji CO według normy PN-EN 806 i PN-EN 1264 wymaga ciśnienia 1,5 raza ciśnienia roboczego, utrzymywanego przez minimum 30 minut, z użyciem manometru o klasie dokładności co najmniej 1,6 i udokumentowanego w formie protokołu.

Najważniejsze normy i przepisy

Podstawą prawną wykonywania prób ciśnieniowych są normy zharmonizowane z dyrektywą ciśnieniową. PN-EN 806-4 reguluje wymagania dla instalacji wody użytkowej, ale jej zasady stosuje się również do wodnych instalacji grzewczych. PN-EN 1264-4 opisuje szczegółowo ogrzewanie podłogowe, włącznie z procedurą próby ciśnieniowej. PN-EN 13480 dotyczy instalacji przemysłowych, ale hydraulicy domowi sięgają po nią przy większych kotłowniach. Wszystkie te dokumenty są dostępne w Polskim Komitecie Normalizacyjnym (pkn.pl) i stanowią punkt odniesienia dla każdego rzetelnego wykonawcy oraz inspektora nadzoru inwestorskiego.

Pomijanie próby ciśnieniowej to najkrótsza droga do problemów, które ujawniają się po roku, trzech albo dziesięciu latach eksploatacji. Woda w układzie grzewczym krąży pod ciśnieniem przez dekady, a każda mikronieszczelność prędzej czy później stanie się źródłem wilgoci, korozji i kosztownych napraw. Trzystopniowa procedura prób, prawidłowe ciśnienie, wiarygodny sprzęt pomiarowy i udokumentowany wynik stanowią fundament bezpiecznej eksploatacji na lata.
