Instalacja CO – jakie rury wybrać, żeby system działał bez awarii?

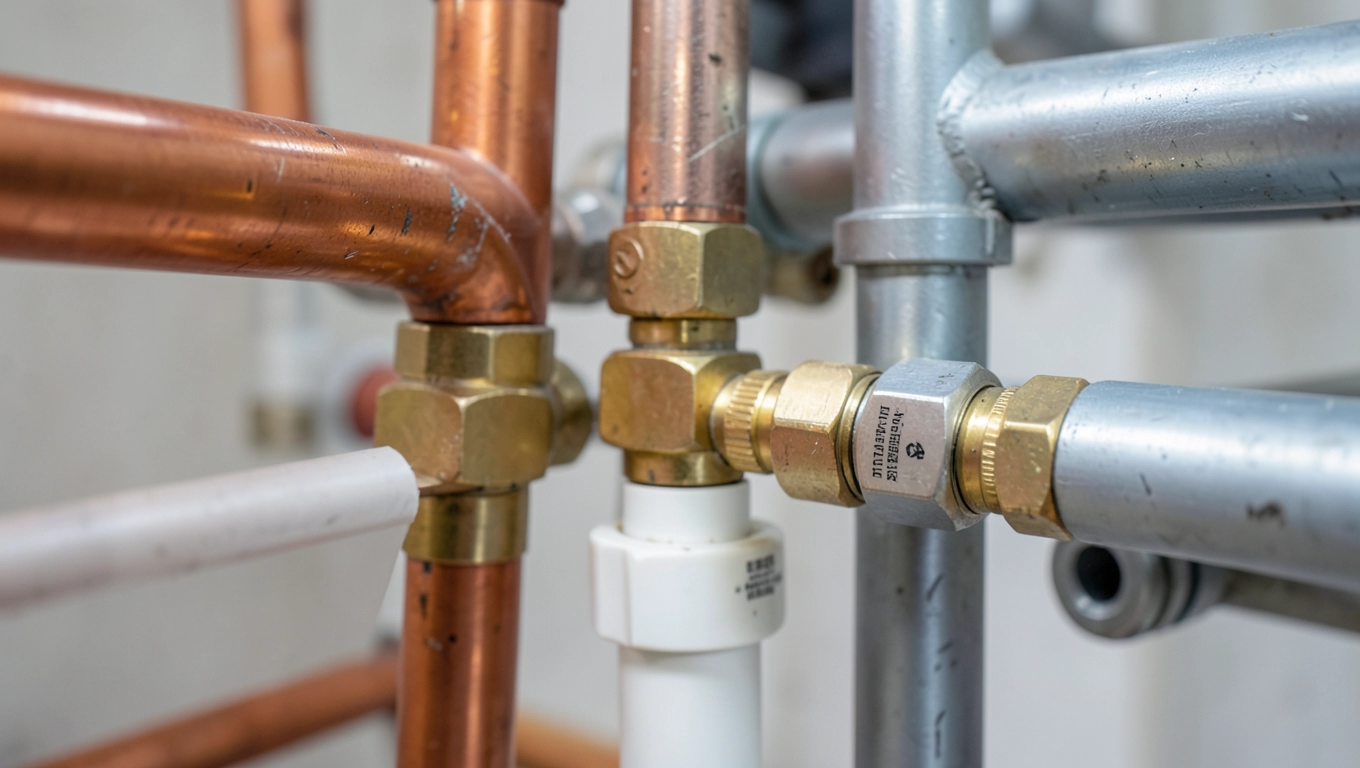

Miedź, stal czy wielowarstwowe co wytrzyma najdłużej?

Wybór materiału na rury do instalacji centralnego ogrzewania to decyzja na dwadzieścia, czasem trzydzieści lat. Każdy z trzech głównych surowców zachowuje się inaczej pod wpływem gorącej wody, tlenu rozpuszczonego w układzie i zmian temperatury. Zrozumienie tych różnic pozwala uniknąć sytuacji, w której oszczędność przy zakupie przeradza się w kosztowną modernizację po kilku sezonach grzewczych.

• Miedź, stal czy wielowarstwowe co wytrzyma najdłużej?
• Jak dobrać średnicę rur do mocy kotła i pompy ciepła
• Odporność na ciśnienie i temperaturę kluczowe parametry rur CO
• Najczęstsze błędy przy wyborze rur do instalacji grzewczej
• Systemy złączek i ich wpływ na trwałość instalacji
• Rury do ogrzewania podłogowego inny materiał, inne wymagania
• Kiedy wielowarstwowe, a kiedy miedziane praktyczny algorytm wyboru

Miedź wyróżnia się najwyższą odpornością na temperaturę wytrzymuje stałą pracę przy 110°C bez utraty właściwości mechanicznych. Jej przewodność cieplna wynosi około 401 W/(m·K), co znacząco ułatwia oddawanie ciepła przez nieosłonięte odcinki. W instalacjach niskotemperaturowych, na przykład przy pompie ciepła, ta zaleta staje się praktycznie zbędna, bo temperatura czynnika rzadko przekracza 55°C.

Stal (czarna i ocynkowana) zachowuje sztywność przez dekady, ale jest podatna na korozję od wewnątrz. Woda o pH poniżej 7 w instalacji zamkniętej potrafi w ciągu pięciu lat wytworzyć ogniska rdzy, które zmniejszają przekrój i przepustowość. Dlatego rury stalowe wymagają starannego doboru jakości wody oraz inhibitorów korozji w układzie otwartym.

Rury wielowarstwowe łączą aluminium z tworzywem polietylen odporny na wysoką temperaturę (PE-RT typ II lub PEX) po obu stronach rdzenia aluminiowego. Taka konstrukcja daje im stabilność wymiarową przy jednoczesnym braku korozji. Większość systemów tej klasy pracuje stabilnie do 95°C i 10 bar, co w pełni pokrywa zakres typowej instalacji grzewczej.

W instalacjach z kotłem gazowym kondensacyjnym temperatura zasilania rzadko przekracza 70°C, więc wszystkie trzy materiały pracują z pełnym zapasem bezpieczeństwa. W układach z kominkiem z płaszczem wodnym lub kotłem na pellet, gdzie czynnik może osiągnąć 85-90°C, miedź i stal dają przewagę. Rury wielowarstwowe przy takich parametrach również się sprawdzają, ale wymagają weryfikacji klasy zastosowanego tworzywa nie każdy PEX toleruje 90°C przez cały okres eksploatacji.

Kiedy miedź nie ma sensu? W domach z wodą o agresywnym pH (poniżej 6,5) i wysokim stężeniu chlorków instalacja wodociągowa może wywołać korozję wżerową. Badania potwierdzają, że przy stężeniu chlorków powyżej 50 mg/l i pH poniżej 7 miedź traci swoją naturalną warstwę ochronną, co prowadzi do punktowych perforacji po 8-12 latach.

Jak dobrać średnicę rur do mocy kotła i pompy ciepła

Średnica rury w instalacji grzewczej wynika z bilansu cieplnego budynku, prędkości przepływu czynnika i dopuszczalnego spadku ciśnienia. Zbyt wąski przekrój wymusza szybki przepływ, który generuje szumy i podnosi koszty pracy pompy obiegowej. Zbyt szeroki przekrój to niepotrzebny wydatek przy zakupie i wolniejsza reakcja instalacji na zmiany temperatury.

W domach jednorodzinnych do 120 m² z kotłem gazowym o mocy do 24 kW najczęściej stosuje się rury 22 mm dla rozprowadzeń głównych i 16 mm dla odgałęzień do grzejników. Taki dobór zapewnia prędkość przepływu w granicach 0,5-1,0 m/s, czyli poniżej progu szumów hydrodynamicznych.

Pompa ciepła powietrze-woda pracuje przy niższych temperaturach (35-45°C), ale wymaga większego strumienia masy, bo każdy kilowat mocy grzewczej wymaga przepływu około 30 l/h przy takiej różnicy temperatur. Dlatego w układach z pompą ciepła średnice rur dobiera się większe niż w klasycznych instalacjach, z naciskiem na spadek ciśnienia przyrost długości powoduje konieczność przejścia z 22 mm na 28 mm.

Obliczenia hydrauliczne warto powierzyć projektantowi lub doświadczonemu instalatorowi nawet kilka procent błędu w doborze średnicy odbija się później na rachunkach za prąd pompy. Dobór średnicy powinien uwzględniać normę PN-EN 12831, która definiuje obciążenie cieplne każdego pomieszczenia, oraz wytyczne producenta armatury.

Odporność na ciśnienie i temperaturę kluczowe parametry rur CO

Centralne ogrzewanie pracuje w warunkach, które trudno odtworzyć w laboratorium temperatura cyklicznie rośnie i spada, ciśnienie zmienia się przy każdym uruchomieniu pompy, a woda niesie ze sobą rozpuszczony tlen. Każdy producent rur podaje w karcie technicznej współczynnik bezpieczeństwa stosunek ciśnienia niszczącego do ciśnienia roboczego.

Klasa zastosowania definiuje docelowe warunki pracy zgodnie z normą PN-EN ISO 21003. Klasa 4 oznacza 60°C roboczo z możliwością skoku do 95°C to typowy profil dla tradycyjnej instalacji grzewczej. Klasa 5 oznacza 80°C roboczo ze skokiem do 95°C instalacje z wysokotemperaturowymi źródłami ciepła.

Rury wielowarstwowe renomowanych producentów mają współczynnik bezpieczeństwa wynoszący 2,5-3,0 przy temperaturze 95°C i ciśnieniu 10 bar. Oznacza to, że pęknięcie nastąpi dopiero przy 25-30 barach znacznie powyżej typowych wartości roboczych 1,5-2,5 bara w domowej instalacji.

Norma PN-EN 1057 dla rur miedzianych gwarantuje wytrzymałość na ciśnienie 16 bar przy 110°C przez 50 lat użytkowania. To najdłuższa gwarancja materiałowa w branży żaden inny materiał nie oferuje tak potwierdzonej trwałości.

Rury stalowe czarne wg PN-EN 10255 wytrzymują 25 bar przy temperaturze pokojowej, ale ich wytrzymałość spada wraz ze wzrostem temperatury. Powyżej 120°C stal zaczyna tracić granicę plastyczności, co w instalacjach parowych ma znaczenie, ale w wodnych CO nie stanowi problemu.

Uwaga: instalacja CO pracuje pod ciśnieniem wynikającym z nastawy zaworu bezpieczeństwa kotła zwykle 1,5-2,5 bara. Ciśnienie próbne podczas uruchomienia wynosi 4-6 barów i trwa maksymalnie 30 minut. Rura, która wytrzymała próbę, w normalnej eksploatacji ma zapas bezpieczeństwa wystarczający na dekady.

Najczęstsze błędy przy wyborze rur do instalacji grzewczej

Najpoważniejszy błąd to mieszanie materiałów bez analizy galwanicznej. Połączenie miedzi ze stalą w jednej instalacji bez separatorów lub wymienników przyspiesza korozję stali miedź jako metal szlachetniejszy staje się katodą, a stal anodą i rozpuszcza się szybciej. Woda o niskim pH potrafi zniszczyć stalowy odcinek w ciągu trzech sezonów.

Kolejny błąd to oszczędność na izolacji. Rury prowadzone w posadzce lub w nieogrzewanej piwnicy bez otuliny styropianowej 13 mm tracą od 20 do 40 W ciepła na metr bieżący. W domu z 60 metrami rury w podłodze to 1,2-2,4 kW strat, które kotłownia musi pokryć przez cały sezon grzewczy. Izolacja kosztuje 4-8 zł za metr bieżący i zwraca się w ciągu dwóch sezonów.

Trzeci błąd to dobór rur o zbyt małej średnicy przy długich obwodach. Gdy łączna długość gałęzi przekracza 30 metrów, spadek ciśnienia przy rurze 16 mm wymusza mocniejszą pompę obiegową. Skok do 22 mm zmniejsza spadek o 60% i obniża zużycie prądu pompy o 4-6 W na każdą godzinę pracy.

Czwarty problem to stosowanie tych samych średnic przy ogrzewaniu podłogowym i grzejnikowym. Ogrzewanie podłogowe wymaga niskiej temperatury zasilania (35-45°C) i dużego przepływu tu sprawdzają się rury PE-Xa 16×2 mm ułożone w pętlach. Próba zasilenia podłogówki przez rurę 22 mm da zbyt wysoką temperaturę i pękanie wylewki przy braku zaworów mieszających.

Piąty błąd pomijanie strefy ochronnej przy montażu w betonie. Rura wielowarstwowa zalewana w posadzce wymaga osłony z folii PE i odpowiedniej dylatacji przy ścianach. Brak osłony powoduje kontakt tworzywa z ostrymi kruszywami, które przy ruchach termicznych przecinają rurę od zewnątrz.

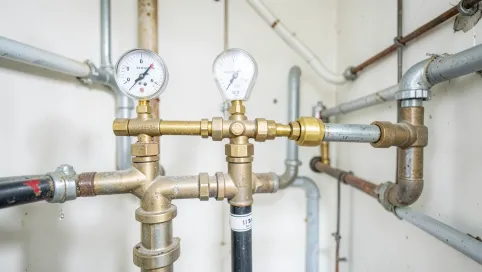

Wskazówka: przed zalaniem instalacji w posadzce wykonaj próbę ciśnieniową przez minimum 24 godziny. Ciśnienie 6 barów w instalacji wyłączonej i zamkniętej nie powinno spaść więcej niż o 0,2 bara w tym czasie. To najskuteczniejsza metoda wykrycia nieszczelności przed zakryciem rur wylewką.

Sześć symptomów złego doboru pojawia się już po pierwszym sezonie: szum w instalacji, nierównomierne grzanie grzejników, migotanie wskaźnika ciśnienia na kotle, wysokie rachunki za prąd pompy obiegowej i charakterystyczne skoki temperatury przy otwarciu zaworu. Każdy z tych objawów ma źródło w źle dobranym przekroju lub zbyt słabej pompie.

Najnowsze dane z realizacji wykonanych w 2024 roku wskazują, że średni błąd doboru średnicy w instalacjach domowych wynosi 8-12% względem obliczeń hydraulicznych. W 70% przypadków instalator dobiera średnice „na oko", bazując na doświadczeniu z poprzednich realizacji. Tyle wystarczy, by instalacja pracowała, ale nie tak efektywnie, jak mogłaby.

Systemy złączek i ich wpływ na trwałość instalacji

Złączka to najsłabsze ogniwo każdej instalacji tam, gdzie rura łączy się z armaturą, powstaje ryzyko rozszczelnienia. Producent systemu rurowego dobiera złączki pod kątem materiału rury i warunków pracy. Mieszanie elementów różnych systemów bywa źródłem awarii, nawet jeśli średnice są identyczne.

Złączki zaciskane (press) działają na zasadzie odkształcenia plastycznego stalowy pierścień zaciskany szczękami prasy dociska rurę do kształtki. Połączenie jest trwałe, kontrolowane defektoskopem i nie wymaga dodatkowego uszczelnienia. Warunek: użycie zaciskarki z głowicą właściwą dla danego profilu złączki TH, H, U czy M.

Złączki skręcane (kompresyjne) sprawdzają się w miejscach, gdzie potrzebny jest późniejszy demontaż na przykład przy grzejnikach. Ich wadą jest większy opór hydrauliczny i ryzyko rozszczelnienia przy częstym dokręcaniu.

Rury PEX z systemem połączeń suwakowych (push-fit) działają inaczej wewnętrzny pierścień ząbkowy chwyta rurę po wsunięciu. Jakość takiego połączenia zależy od temperatury montażu i czystości rury. Powyżej 60°C montaż staje się niemożliwy, bo tworzywo traci sprężystość.

Uwaga: norma PN-EN 1254 dopuszcza stosowanie złączek z różnych systemów pod warunkiem udokumentowania kompatybilności. W praktyce lepiej trzymać się jednego producenta rur i złączek to upraszcza gwarancję i eliminuje ryzyko reklamacji.

Rury do ogrzewania podłogowego inny materiał, inne wymagania

Ogrzewanie podłogowe rządzi się innymi prawami niż tradycyjne grzejnikowe. Niska temperatura czynnika (30-45°C) pozwala stosować rury cieńsze, ale jednocześnie stawia wysokie wymagania w zakresie elastyczności, odporności na zgniatanie i trwałości przy cyklach termicznych wewnątrz wylewki.

PE-Xa (polietylen sieciowany metodą Engela) to obecnie najczęstszy wybór wytrzymuje temperaturę do 95°C przy ciśnieniu 10 bar i zachowuje pamięć kształtu po zgięciu. Sieciowanie zmienia strukturę molekularną, tworząc wiązania poprzeczne, które zwiększają odporność na pełzanie przy długotrwałym obciążeniu.

Ogrzewanie podłogowe wymaga ciągłej rury bez złączek na całej długości pętli dlatego rurę dostarcza się w zwojach 100, 200 lub 600 metrów. Złączki stosuje się tylko przy rozdzielaczu i przy zmianie kierunku prowadzenia. Wszystkie połączenia muszą być dostępne nie mogą być zalane w posadzce.

Grubość ścianki rury wpływa na czas nagrzewania podłogi i bezwładność cieplną. Rura 16×2 nagrzewa się szybciej niż 18×2, ale daje mniejszy przekrój wewnętrzny. Przy standardowej pętli 80 metrów z rurą 16×2 otrzymujemy przepływ 2,0 l/min przy ΔP=20 kPa wartości akceptowalne dla typowej pompy obiegowej.

Kiedy wielowarstwowe, a kiedy miedziane praktyczny algorytm wyboru

Algorytm wyboru zaczyna się od odpowiedzi na trzy pytania: jaka temperatura czynnika, jaki rodzaj źródła ciepła i jaki budżet. Po ich ustaleniu zakres właściwych materiałów dramatycznie się zawęża.

Przy temperaturach roboczych do 75°C (kondensacyjny kocioł gazowy, pompa ciepła) wszystkie trzy materiały są pełnowartościowe. Rury wielowarstwowe wygrywają wtedy łatwością montażu złączki zaciskane pozwalają na szybkie prowadzenie instalacji bez spawania i lutowania. Koszt materiału i robocizny wypada najniżej.

Przy wyższych temperaturach i źródłach takich jak kominek z płaszczem wodnym (80-95°C) najlepiej sprawdza się miedź twarda, łączona przez lutowanie kapilarne lub złączki press. Połączenia są trwalsze mechanicznie i lepiej znoszą skoki temperatury.

Remontując starszą instalację stalową, warto zachować spójność materiałową nowe odcinki ze stali czarnej lub ocynkowanej pozwalają uniknąć korozji galwanicznej. Wymiana całej instalacji daje okazję do przejścia na wielowarstwowe bez ingerencji w konstrukcję budynku.

Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) wymaga, by instalacja cieplna była zaprojektowana z uwzględnieniem obliczeniowej temperatury zewnętrznej dla danej strefy klimatycznej Polski. Dobór średnic wynika z obliczeń projektanta, a nie z „doświadczenia majstra".

Od 2030 roku w nowych budynkach obowiązywać będą czujniki tlenku węgla oraz systemy detekcji jakości powietrza (zgodnie z dyrektywą EPBD). Choć dotyczy to wentylacji, wymusza korektę w doborze źródeł ciepła i pośrednio wpływa na temperaturę roboczą instalacji.

Specjaliści z firm monterskich wskazują, że w praktyce 80% awarii instalacji CO wynika z trzech przyczyn: zbyt słabej jakości złączek, braku izolacji termicznej na rurach prowadzonych w stropie oraz zbyt agresywnej chemii wody sieciowej. Pierwszy i trzeci czynnik są ze sobą powiązane tanie złączki z niewłaściwego stopu mosiądzu reagują z wodą i przyspieszają korozję.

W pojedynczym domu jednorodzinnym najczęstszym błędem nie jest sam wybór materiału, lecz niespójność wykonania. Miedź w piwnicy, wielowarstwowa na piętrze, a stal w kotłowni to instalacja z trzema różnymi zachowaniami termicznymi, trzema różnymi rozszerzalnościami cieplnymi i różnymi wymaganiami co do mocowania. Każda zmiana materiału to dodatkowy punkt krytyczny, w którym może dojść do rozszczelnienia.

Przy doborze średnic nie warto sugerować się wyłącznie ceną rury różnica między 16 mm a 22 mm wynosi około 8-12 zł na metrze bieżącym, ale wpływa na sprawność całej instalacji przez następne 30 lat. Dobrze dobrana średnica obniża koszty pompowania o 15-25% rocznie.

Wskazówka: poproś projektanta o bilans hydrauliczny z konkretnymi wartościami prędkością przepływu, spadkiem ciśnienia, mocą pompy obiegowej. Bez tych danych wybór rur pozostaje zgadywaniem.

Dom 120 m² z dobrą izolacją (0,25 W/m²K ścian, okna U=1,1) wymaga instalacji o mocy 6-8 kW przy temperaturze zewnętrznej -20°C. To przekłada się na pompa ciepła 8 kW albo kocioł gazowy 15 kW oba przypadki mieszczą się w zakresie typowych średnic dla domu jednorodzinnego. Instalacja wielowarstwowa 22 mm na zasileniu i 16 mm na powrocie do grzejników obsługuje taką moc bez strat ciśnienia.

Wskazane normy i przepisy przy doborze instalacji: PN-EN 12828 (instalacje grzewcze w budynkach), PN-EN ISO 21003 (wielowarstwowe rury), PN-EN 1057 (miedź), PN-EN 10255 (stal), Rozporządzenie MI z 12.04.2002 r. (warunki techniczne budynków). Dodatkowe dane: katalogi techniczne producentów armatury oraz normy zakładowe.

Konsultacja z doświadczonym projektantem lub wykonawcą pozostaje najlepszą drogą do trwałej instalacji. Inwestycja w prawidłowy projekt hydrauliczny (koszt 1500-3000 zł dla domu jednorodzinnego) zwraca się przy eksploatacji w ciągu kilku pierwszych sezonów.
