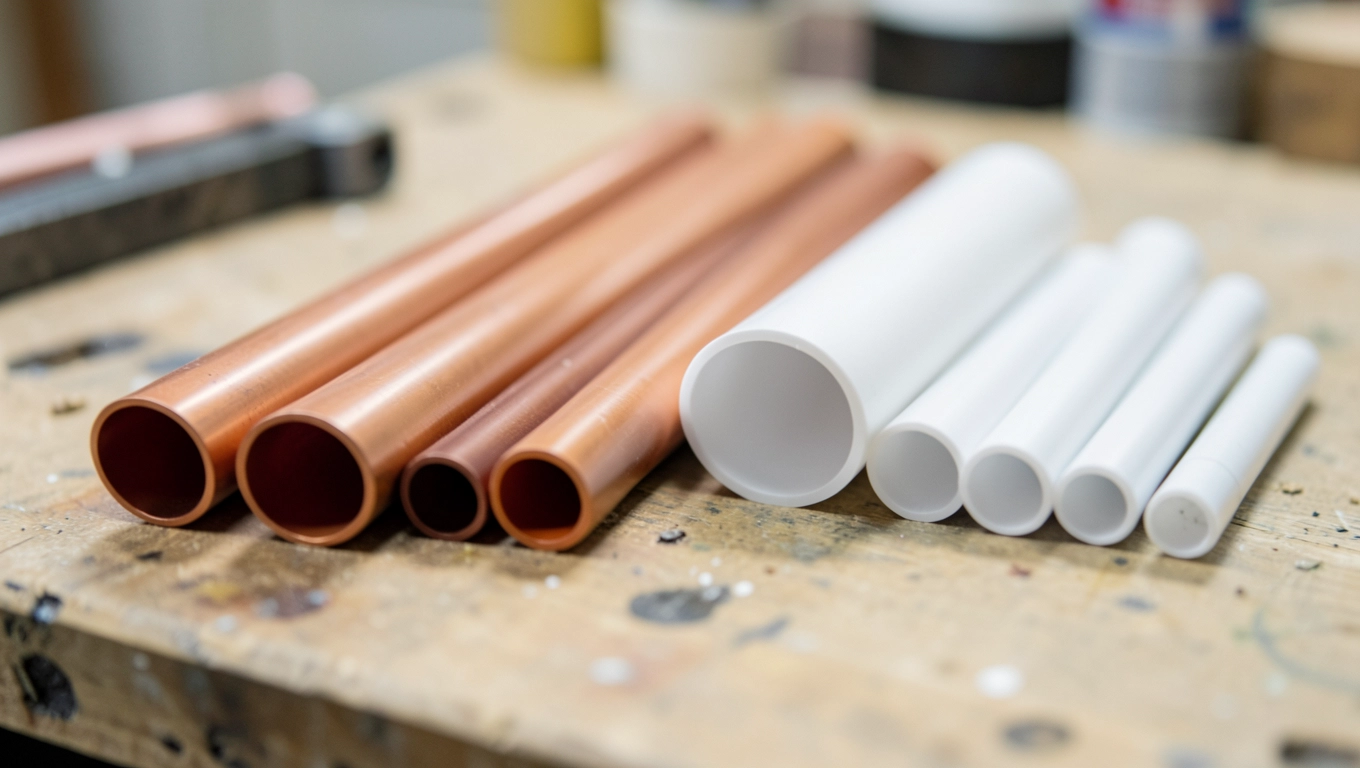

Jakie średnice rur do instalacji wodnej wybrać?

Zbyt mała średnica rury sprawia, że przy otwarciu dwóch punktów poboru jednocześnie ciśnienie w całej instalacji diametralnie spada prysznic zamienia się w kapaninę, a zmywarka ledwo nabiera wody. Zbyt duża z kolei generuje niepotrzebne koszty materiałowe i utrudnia prawidłowe zaizolowanie przewodów. Wybór właściwej średnicy to nie sądownictwo normy i fizyka przepływu precyzyjnie określają, co pasuje do każdego punktu, trzeba tylko wiedzieć, gdzie tę wiedzę znaleźć.

• Minimalne średnice rur dla punktów poboru wody
• Wpływ średnicy rury na ciśnienie i komfort
• Dobór materiałów rur a ich średnice
• Projektowe zasady doboru średnic w instalacji wodnej
• Pytania i odpowiedzi Jakie średnice rur do instalacji wodnej

Minimalne średnice rur dla punktów poboru wody

Zgodnie z normą projektową PN-92/B-01700, każdy punkt poboru wody w budynku mieszkalnym ma przypisaną minimalną średnicę nominalną, która gwarantuje sprawny przepływ przy standardowym ciśnieniu roboczym. Wartość ta wyrażana jest w DN (Diameter Nominal), co odpowiada średnicy wewnętrznej podanej w milimetrach.

Dla urządzeń o stosunkowo niskim zapotrzebowaniu na wodę umywalek, bidetów, misek ustępowych obowiązuje średnica DN15, czyli rura o rzeczywistej średnicy wewnętrznej około 15 mm. Takie parametry w zupełności wystarczają, ponieważ przepływ projektowy dla typowej umywalki oscyluje wokół 0,1 litra na sekundę, a strumień wody do spłukiwania musi jedynie pokonać krótki odcinek do spłuczki.

Punkt poboru wymagający większej wydajności prysznic, wanna, zmywarka, pralka wymaga już rury DN20. Tutaj przepływ projektowy rośnie do wartości 0,15-0,2 litra na sekundę, co w przypadku deszczownicy przekłada się na realną różnicę między intensywnym strumieniem a letnim kropelkiem. Różnica w koszcie między rurą DN15 a DN20 jest minimalna, natomiast komfort użytkowania diametralnie się różni.

Zobacz Instalacja wodną PEX jaka średnica

Główny rozdzielacz lub pion instalacyjny obsługujący wiele punktów jednocześnie musi mieć zarezerwowaną jeszcze większą przepustowość. W budynku z kilkoma łazienkami i kuchnią przyjmuje się średnicę DN25 lub nawet DN32 to zależy od sumarycznego obciążenia obliczeniowego. Im więcej punktów jednocześnie może pracować, tym grubszy musi być przewód zbiorczy, w przeciwnym razie spadek ciśnienia na końcach instalacji przekroczy dopuszczalne 10 procent wartości nominalnej.

Wpływ średnicy rury na ciśnienie i komfort

Zmniejszenie średnicy przewodu o kilka milimetrów nie jest błahym szczegółem ma bezpośrednie przełożenie na opory hydrauliczne. Zgodnie z podstawowymi zasadami mechaniki przepływu, prędkość wody w rurze rośnie odwrotnie proporcjonalnie do kwadratu jej średnicy, co oznacza, że węższy przewód wymusza szybszy ruch medium i generuje wyższe straty ciśnienia na jednostkę długości.

Jeśli ciśnienie na wyjściu z pionu wynosi minimalne 0,2 MPa (czyli około 2 barów), to przy zbyt wąskich przewodach do odległego punktu poboru może dojść wartości rzędu 0,15 MPa to już wyraźnie odczuwalne osłabienie strumienia. Człowiek stojący pod prysznicem zauważa różnicę, gdy ciśnienie spadnie choćby o 0,3 bara względem tego, do którego przyzwyczaił się rano.

Obliczanie strat ciśnienia uwzględnia nie tylko średnicę, lecz także długość przewodu, liczbę załamań i rodzaj armatury. Każde kolano, trójnik czy zawór wprowadza miejscową stratę, która sumuje się z oporem liniowym. Projektant instalacji musi zsumować wszystkie te wartości i sprawdzić, czy końcowe ciśnienie przy każdym punkcie poboru spełnia wymagania normy minimum 0,2 MPa przy przepływie obliczeniowym.

Instalacja z zapasem średnicy to nie fanaberia, lecz rozwiązanie pragmatyczne. Rezerwa w przepływie na poziomie 10-15 procent pozwala uniknąć problemów podczas szczytowego poboru, gdy na przykład domownicy korzystają jednocześnie z dwóch łazienek i uruchamiają zmywarkę. Warto wiedzieć, że normy projektowe uwzględniają prawdopodobieństwo jednoczesnego działania punktów stosują współczynniki jednoczesności, które redukują sumę przepływów do wartości obliczeniowej.

Dobór materiałów rur a ich średnice

Średnica nominalna DN jest wspólna dla różnych materiałów, lecz rzeczywista średnica wewnętrzna może się różnić w zależności od grubości ścianki. Rura miedziana DN20 ma inną średnicę wewnętrzną niż rura PEX DN20 o tej samej wartości znamionowej wynika to z innych klas ciśnieniowych i grubości ścianki w poszczególnych systemach.

Miedź charakteryzuje się wysoką odpornością na korozję i doskonałą przewodnością cieplną, lecz jej ścianka przy tym samym DN będzie cieńsza niż w przypadku tworzywa. Rury PEX (polietylen sieciowany) oferują z kolei elastyczność pozwalającą na prowadzenie przewodów z mniejszą liczbą załamań, co zmniejsza sumaryczne straty ciśnienia mimo tej samej średnicy nominalnej.

Polietylen (PE) stosowany często przy przyłączach od punktu Zawodu do budynku sprawdza się przy większych średnicach DN32, DN40, a nawet DN50. Przy takich wymiarach ciśnienie robocze wymaga grubszych ścianek, a PE doskonale znosi obciążenia mechaniczne związane z układaniem w gruncie. Rury PVC-U z kolei wykorzystuje się głównie w instalacjach niskociśnieniowych, gdzie wymagania dotyczą przede wszystkim szczelności, a nie elastyczności.

Przy doborze średnicy trzeba zawsze brać pod uwagę nie tylko DN, lecz również wymiar zewnętrzny i dostępność kształtek. Systemy rur są ze sobą kompatybilne w ramach jednego materiału, natomiast łączenie różnych tworzyw wymaga specjalnych przejściówek i zawsze wiąże się z ryzykiem nieszczelności na styku. Projekt instalacji powinien od początku definiować jeden dominujący system, aby uniknąć komplikacji na etapie wykonawczym.

Projektowe zasady doboru średnic w instalacji wodnej

Każdy projekt instalacji wodnej powinien zaczynać się od schematu rozdzielenia na strefy ciśnieniowe i oszacowania szczytowego obciążenia. Na podstawie liczby punktów poboru i współczynnika jednoczesności oblicza się przepływ obliczeniowy dla każdego pionu i dla całej instalacji łącznie. Ten przepływ stanowi podstawę doboru średnic na zasadzie większy strumień wymaga większego przekroju.

Dopuszczalne prędkości przepływu w instalacjach wodnych mieszkalnych mieszczą się zazwyczaj w przedziale 0,5-2,0 m/s. Przy niższych prędkościach ryzyko osadzania się zanieczyszczeń jest minimalne, a hałas przepływającej wody nie przeszkadza mieszkańcom. Przekroczenie 2 m/s może powodować erozję ścianek rur, szczególnie w połączeniach i załamaniach, co w perspektywie lat prowadzi do przecieków.

Projekt powinien uwzględniać izolację termiczną przewodów z ciepłą wodą użytkową to zagadnienie ściśle powiązane ze średnicą. Grubsza rura wymaga więcej izolacji, aby spełnić wymagania efektywności energetycznej, a to z kolei wpływa na koszty i wymiary bruzd tnących w ścianach. Dlatego wybór średnicy ma konsekwencje nie tylko hydrauliczne, lecz także architektoniczne.

Zawory odcinające przy każdym punkcie poboru to standard, który projektant powinien bezwzględnie uwzględnić. Wymiana baterii czy naprawa przecieku bez możliwości zamknięcia pojedynczego obiegu oznacza odcięcie wody dla całego mieszkania. Warto również przewidzieć rezerwę średnicy na ewentualną rozbudowę instalacji dodanie kolejnego punktu poboru w przyszłości nie powinno wymagać wymiany całego pionu.

Ostatnim elementem projektowym jest lokalizacja wodomierza i urządzeń regulacyjnych hydroforu, pompki ciśnieniowej, filtrów. Ich wielkość i wydajność muszą być dopasowane do średnic przewodów głównych, aby nie stały się wąskim gardłem całego systemu. Zbyt mały wodomierz przy dużym przepływie obliczeniowym zafałszuje pomiary i może prowadzić do konfliktów z dostawcą wody.
