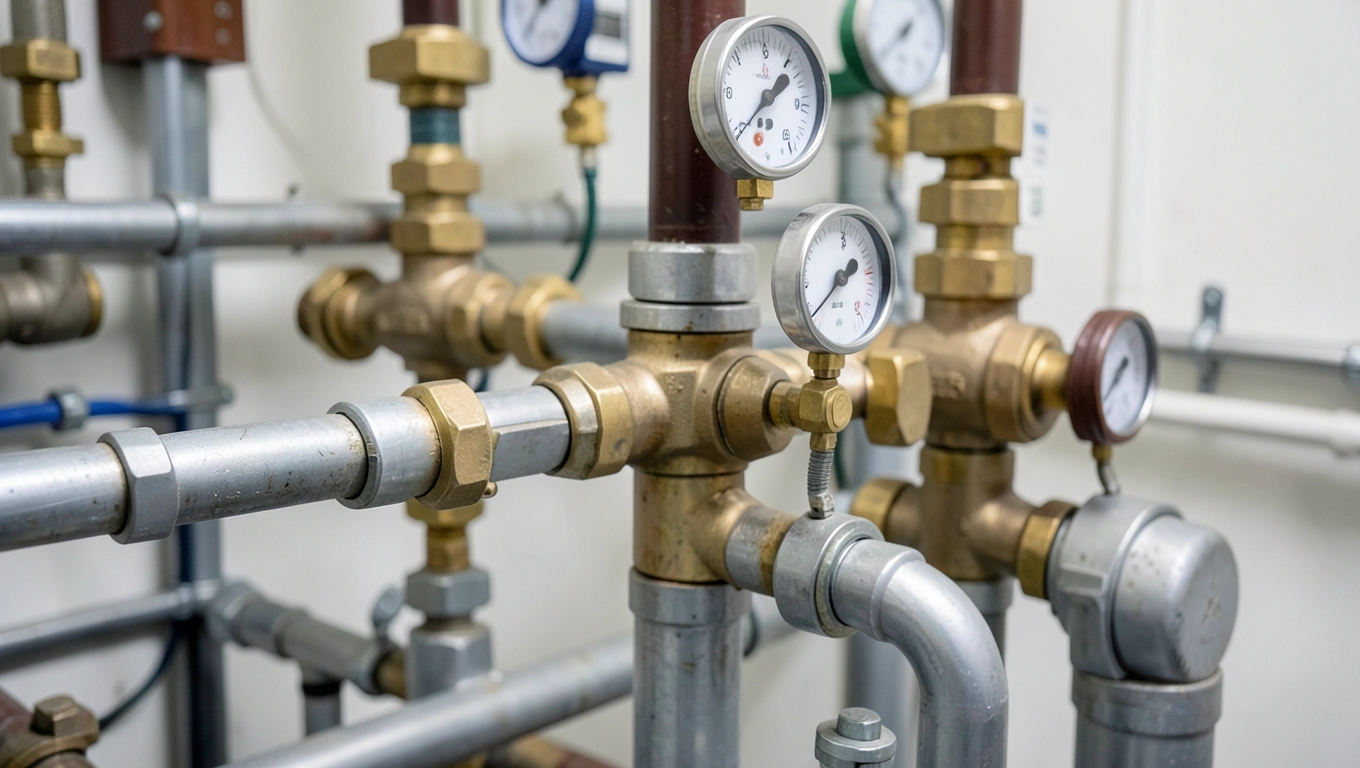

Protokół z próby szczelności instalacji – wzór

Kiedy instalacja jest już gotowa, a wykonawca mówi, że „wszystko gra" - to wciąż za mało, żeby zgodnie z prawem wpuścić wodę do rur albo podłączyć gaz. Protokół z próby szczelności instalacji to dokument, który zamienia słowo „gra" w twarde, prawnie wiążące potwierdzenie: ciśnienie trzymało, nikt nic nie przeoczył, a odpowiedzialność jest jasno rozłożona. Bez tej kartki - niezależnie od tego, jak precyzyjnie ułożono rury - odbiór techniczny po prostu się nie odbędzie, bo inspektor nie ma na czym postawić podpisu.

• Próba szczelności instalacji - wymagania
• Elementy protokołu z próby szczelności
• Wypełnianie protokołu próby szczelności
• Wzór protokołu z próby szczelności instalacji
• Przepisy dla protokołu szczelności instalacji
• Najczęstsze pytania o protokół z próby szczelności instalacji

Próba szczelności instalacji - wymagania

Każda instalacja - gazowa, wodociągowa, kanalizacyjna czy cieplna - zanim zostanie zasypana, zabudowana lub podłączona do sieci, musi przejść próbę szczelności. Nie jest to kwestia dobrej woli wykonawcy ani inwestora, lecz obowiązek wynikający wprost z przepisów technicznych. Dla instalacji wodociągowych i kanalizacyjnych odwołujemy się przede wszystkim do normy PN-EN 805 oraz rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki - i żaden z tych aktów nie pozostawia pola do interpretacji: próba musi się odbyć przed zasypaniem wykopu.

Dla instalacji ciśnieniowych - wodociągowych i gazowych - kluczowym parametrem jest oczywiście ciśnienie próbne. Przyjmuje się je najczęściej na poziomie 1,5-krotności ciśnienia roboczego, jednak warunki techniczne wydane przez zarządcę sieci mogą wskazywać inne wartości. Próba polega na napełnieniu odcinka rur wodą lub sprężonym gazem obojętnym (najczęściej azotem) do wskazanego ciśnienia i obserwowaniu przez określony czas - standardowo od 30 minut do 2 godzin - czy manometr nie spada. Każdy, nawet najmniejszy spadek ciśnienia, oznacza nieszczelność i konieczność jej zlokalizowania przed ponownym testem.

Kanalizacja rządzi się nieco innymi prawami, bo jako instalacja bezciśnieniowa testowana jest metodą hydrauliczną - napełnieniem odcinka wodą do poziomu terenu studni rewizyjnej i obserwacją ubytku przez co najmniej 30 minut. Norma PN-EN 1610 dopuszcza również próbę powietrzem, co bywa wygodniejsze przy krótkich odcinkach. Kluczowe jest tutaj nie tylko sprawdzenie szczelności złączy i rur, ale też drożności - a więc potwierdzenie, że nic nie blokuje przepływu. Protokół z próby szczelności i drożności kanalizacji musi dokumentować oba te aspekty łącznie.

Polecamy: protokół z próby szczelności instalacji wodkan

Zanim jednak do próby dojdzie, musi zostać dopełniony cały ciąg formalności. Pierwszym krokiem jest złożenie wniosku o wydanie warunków technicznych - to na ich podstawie wykonawca wie, jakie ciśnienia próbne stosować, jakie materiały są dopuszczone i jak ma wyglądać sposób prowadzenia przewodów. Warunki techniczne są jak projekt szczegółowy w miniaturze: definiują średnice, klasy rur, głębokości ułożenia i metody zabezpieczeń. Instalacja wykonana niezgodnie z tymi warunkami niemal na pewno nie przejdzie próby - albo przejdzie, ale odmowy odbioru i tak nie uniknie, gdy inspektor sprawdzi dokumentację.

Przed przystąpieniem do robót należy złożyć zgłoszenie ich rozpoczęcia do właściwego zarządcy infrastruktury lub urzędu. Organ ma ustawowo 21 dni na wniesienie sprzeciwu - brak reakcji oznacza milczącą zgodę i otwiera zielone światło do kopania. Równocześnie inwestor musi dysponować pisemną zgodą właściciela terenu na prowadzenie prac, bez której zgłoszenie jest niekompletne. Te dokumenty nie są dodatkiem do protokołu szczelności - są jego fundamentem, bo bez nich próba nie ma mocy prawnej w procesie odbioru.

Elementy protokołu z próby szczelności

Dobrze sporządzony protokół z próby szczelności to nie formularz do odhaczenia - to dokument dowodowy, który może być przywołany w postępowaniu administracyjnym, sporze z ubezpieczycielem albo w sądzie. Jego wartość zależy całkowicie od tego, czy zawiera wszystkie kluczowe dane. Protokół, który opisuje tylko „wynik pozytywny" bez podania ciśnienia, czasu trwania próby i nazwisk osób uczestniczących, jest dokumentem o ograniczonej wiarygodności - i doświadczony inspektor nadzoru budowlanego natychmiast to wyłapie.

Może Cię zainteresować: Protokół próby szczelności instalacji wodnej wzór

Pierwsza sekcja protokołu musi zawierać dane identyfikacyjne: adres budowy lub numer działki, nazwę inwestora, nazwę wykonawcy i numer umowy, a także imię i nazwisko kierownika robót oraz inspektora nadzoru. Podpisy tych osób na końcu dokumentu mają sens wyłącznie wtedy, gdy ich tożsamość jest potwierdzona już w nagłówku. Brakujące dane kontaktowe potrafią opóźnić odbiór o tygodnie, bo urząd musi wtedy wzywać strony do uzupełnienia dokumentacji.

Kolejna sekcja opisuje sam przedmiot próby - czyli konkretny odcinek instalacji poddany testowi. Tutaj wpisuje się rodzaj instalacji (wodociągowa, kanalizacyjna, gazowa, c.o.), materiał rur, średnicę nominalną, długość odcinka oraz numery studni lub komór rozgraniczających badany fragment. Przy instalacjach gazowych dochodzi numer fabryczny zastosowanych złączek i certyfikaty dopuszczenia do stosowania - bo oświadczenie wykonawcy o użyciu atestowanych materiałów musi mieć pokrycie w dokumentach towarzyszących.

Serce protokołu stanowi sekcja z danymi technicznymi samej próby. Muszą się tu znaleźć: ciśnienie próbne wyrażone w barach lub kPa, medium użyte do próby (woda, azot, powietrze), temperatura otoczenia w trakcie testu, data i godzina rozpoczęcia oraz zakończenia, a także odczyty manometryczne - początkowy i końcowy. Różnica między tymi dwoma wartościami to jedyna twarda podstawa do wydania werdyktu. Protokół bez tablicy pomiarów to jak badanie krwi bez wyników - ktoś twierdzi, że było dobrze, ale nikt tego nie może zweryfikować.

Podobne artykuły: protokół próby szczelności instalacji wodkan wzór

Ostatnia obowiązkowa sekcja to werdykt końcowy - wynik pozytywny lub negatywny - wraz z uzasadnieniem. Przy wyniku pozytywnym wystarczy stwierdzenie, że ciśnienie utrzymało się w dopuszczalnych granicach. Przy negatywnym należy opisać zaobserwowany spadek ciśnienia lub ubytek wody, wskazać przypuszczalne miejsce nieszczelności i wpisać zalecenia dotyczące naprawy. Protokół z wynikiem negatywnym nie jest klęską - jest dowodem rzetelności procesu kontroli. Brak takiego dokumentu, gdy faktycznie była nieszczelność i ją pominięto, to już problem znacznie poważniejszy.

Dodatkowe załączniki do protokołu

Sam protokół rzadko funkcjonuje jako samodzielny dokument - w praktyce jest rdzeniem teczki odbiorowej. Do kompletu należy dołączyć oświadczenie wykonawcy o zgodności robót z projektem i warunkami technicznymi, atesty materiałów i certyfikaty złączek, dziennik budowy (lub stosowny jego fragment) z wpisem o przeprowadzeniu próby oraz rysunek geodezyjny powykonawczy, gdy instalacja jest prowadzona w gruncie. Zarządcy sieci coraz częściej wymagają też protokołu z kamerowania kanalizacji - a co najmniej dokumentacji fotograficznej złączy przed zasypaniem wykopu.

Sprawdź: Protokół próby szczelności instalacji wodnej wewnętrznej

Wypełnianie protokołu próby szczelności

Procedurę wypełniania protokołu najlepiej zaplanować jeszcze przed rozpoczęciem próby - nie w jej trakcie, gdy czas nagli, a wszyscy stoją nad wykopem. Zarządca sieci lub inwestor często udostępnia konkretny formularz, który należy wypełnić odręcznie lub elektronicznie. Jeśli korzystasz z własnego wzoru, upewnij się, że obejmuje wszystkie elementy wymienione w warunkach technicznych - bo to właśnie ten dokument jest punktem odniesienia, a nie ogólne przepisy budowlane.

Zanim wpiszesz pierwsze dane, sprawdź kalibrację manometru. Brzmi to jak drobiazg, ale manometr z błędem wskazania na poziomie 0,1 bara potrafi sprawić, że próba wydaje się pozytywna, choć faktycznie jest nieznaczna nieszczelność - albo odwrotnie: instalacja szczelna, a wskazanie kłamie. Urządzenie pomiarowe powinno mieć aktualny certyfikat wzorcowania lub przynajmniej udokumentowaną datę ostatniego sprawdzenia. Ten szczegół często jest pomijany przy odbiorach, ale inspektor nadzoru budowlanego przy bardziej skrupulatnym podejściu może go zakwestionować.

Ciśnienie próbne należy osiągać stopniowo, a nie skokowo. Przy rurach PVC lub PE nagłe uderzenie ciśnienia może wywołać mikrouszkodzenia w ściankach, które nie objawiają się natychmiast, lecz po kilku tygodniach eksploatacji - i wtedy nikt już nie skojarzy przyczyny z przeprowadzoną próbą. Ciśnienie podnosi się zazwyczaj w krokach co 25-30% wartości docelowej, z kilkuminutowymi przerwami na stabilizację. Dopiero po osiągnięciu pełnego ciśnienia próbnego i odczekaniu czasu stabilizacji (zwykle 10-15 minut) zaczyna się właściwy okres obserwacji.

Powiązane tematy: protokół próby szczelności instalacji wodkan

Podczas samej obserwacji odczyty manometryczne zapisuje się w protokole w regularnych odstępach - co 15 lub 30 minut, zależnie od wymagań warunków technicznych. Każdy odczyt musi być podpisany przez osobę go dokonującą. Przy kanalizacji drożność sprawdza się równolegle: opuszcza się do studni lustro lub miernik poziomu i obserwuje, czy poziom wody w napełnionym odcinku nie spada szybciej niż dopuszcza norma (zwykle nie więcej niż 1 dm³ na metr bieżący na 30 minut). Wartości graniczne zależą od średnicy i materiału rury, więc przed próbą warto je wypisać wprost z normy do rubryki „wartości dopuszczalne" - inspektor to doceni.

Po zakończeniu próby, zanim ktokolwiek coś podpisze, kierownik robót powinien głośno odczytać zapisane dane i zapytać wszystkich obecnych, czy nie mają zastrzeżeń. Ten prosty krok eliminuje sytuację, w której podpis ląduje pod protokołem, którego nikt tak naprawdę nie przeczytał. Protokół podpisują: kierownik robót, inspektor nadzoru inwestorskiego (jeśli był wymagany) i przedstawiciel zarządcy sieci, jeśli próba odbywa się przy jego udziale. Każda ze stron otrzymuje egzemplarz - i żadna ze stron nie powinna traktować tego jako formalności.

Wzór protokołu z próby szczelności instalacji

Poniżej przedstawiam uproszczony, ale kompletny wzór protokołu, który można adaptować zarówno dla instalacji wodociągowej, jak i kanalizacyjnej. Wzory wydawane przez poszczególnych zarządców sieci różnią się układem, ale zawierają te same obowiązkowe pola - zestawienie poniżej pomoże zrozumieć logikę dokumentu, a nie tylko jego wygląd.

Werdykt w protokole zapisuje się precyzyjnie: nie „wynik dobry", ale „ciśnienie nie spadło poniżej wartości dopuszczalnej - wynik pozytywny" lub „stwierdzono spadek ciśnienia o X bar w czasie Y minut, co przekracza normę - wynik negatywny, instalacja wymaga uszczelnienia". Taka precyzja nie jest pedanterią - to zabezpieczenie dla każdej ze stron podpisujących dokument, bo jednoznaczność protokołu eliminuje późniejsze spory o interpretację.

Przy instalacjach etapowych - gdy budowana jest sieć wodociągowa w kilku odcinkach - każdy odcinek musi mieć własny protokół. Nie ma możliwości przeprowadzenia jednej próby dla całej sieci i zapisania jej wyników w jednym protokole obejmującym różne daty robót. Częściowy odbiór każdego odcinka potwierdza się protokołem odbioru robót częściowych, do którego dołącza się właśnie protokół szczelności jako załącznik potwierdzający spełnienie warunków. Inspektor nadzoru podpisuje odbiór częściowy wyłącznie po zapoznaniu się z tym dokumentem.

Przepisy dla protokołu szczelności instalacji

Podstawę prawną dla obowiązku przeprowadzania prób szczelności tworzy kilka równoległych aktów, które nakładają się na siebie w zależności od rodzaju instalacji. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, jest punktem wyjścia dla instalacji wewnętrznych. Dla sieci zewnętrznych - wodociągów i kanalizacji - kluczowe są rozporządzenia dotyczące zbiorowego zaopatrzenia w wodę i odprowadzania ścieków oraz warunki techniczne zarządcy konkretnej sieci, bo te ostatnie mają pierwszeństwo jako lex specialis.

Normy techniczne, choć formalnie dobrowolne, w praktyce stają się obowiązkowe w momencie, gdy warunki techniczne zarządcy się do nich odwołują - a tak jest niemal zawsze. PN-EN 805 dla wodociągów, PN-EN 1610 dla kanalizacji i odpowiednie normy gazowe tworzą razem spójny system wymagań technicznych. Każda z tych norm definiuje nie tylko parametry samej próby, ale też wymagania dotyczące dokumentacji - co oznacza, że protokół musi spełniać zarówno wymagania formalne (te z rozporządzeń), jak i techniczne (te z norm).

Uwaga praktyczna: zarządcy sieci mogą wydawać własne wytyczne techniczne, które są surowsze niż normy ogólnopolskie. Zanim zaczniesz wypełniać protokół, odbierz i przeczytaj warunki techniczne przyłączenia - to kilkustronicowy dokument, który dosłownie mówi Ci, jak ma wyglądać próba i co do protokołu wpisać. Pominięcie tego kroku skutkuje koniecznością powtórzenia próby.

Prawo budowlane nakłada na kierownika budowy obowiązek wpisania do dziennika budowy informacji o przeprowadzeniu próby szczelności - wpis musi zawierać datę, wynik i podpis. Bez tego wpisu protokół z próby jest co prawda ważny, ale niekompletny z punktu widzenia dokumentacji budowlanej. Inspektor nadzoru budowlanego przy odbiorze końcowym sprawdza dziennik budowy równolegle z teczką dokumentów i te dwa źródła muszą być ze sobą spójne.

Zgłoszenie do końcowego odbioru technicznego sieci lub przyłącza to ostatni krok administracyjny, do którego dołącza się komplet protokołów. Organ prowadzący odbiór - najczęściej zarządca sieci lub upoważniony inspektor - ma 14 dni na przeprowadzenie odbioru od momentu złożenia kompletnej dokumentacji. Niekompletny protokół szczelności, protokół bez daty lub bez podpisów wszystkich wymaganych stron automatycznie przesuwa ten termin, bo urząd nie może formalnie rozpocząć procedury bez pełnej dokumentacji.

Protokół z wynikiem negatywnym nie blokuje procesu na zawsze - blokuje go do momentu usunięcia nieszczelności i przeprowadzenia ponownej próby. Każda powtórna próba musi być udokumentowana nowym, odrębnym protokołem, który wprost wskazuje, że jest to próba ponowna i odwołuje się do numeru poprzedniego protokołu z wynikiem negatywnym. Łańcuch dokumentacji musi być ciągły, bo tylko wtedy inspektor może prześledzić historię napraw i ocenić, czy instalacja rzeczywiście osiągnęła wymagany standard.

Szczególna uwaga należy się instalacjom gazowym, gdzie oprócz próby szczelności wymagane jest oddzielne sprawdzenie przez uprawnionego gazownika i sporządzenie protokołu w formie wymaganej przez dostawcę gazu. Protokół taki różni się od protokołu budowlanego - jest wewnętrznym dokumentem operatora i tylko jego pozytywny wynik uprawnia do otwarcia zaworów przyłączeniowych. Wykonawca może mieć pięknie wypełniony protokół budowlany z próby szczelności, a i tak bez odbioru operatora gaz nie popłynie. Te dwa dokumenty działają niezależnie, ale oba są bezwzględnie wymagane.

Dobrą praktyką jest archiwizowanie protokołów z prób szczelności przez cały okres użytkowania instalacji, nie tylko przez wymagane przepisami minimum 5 lat. W razie awarii, rozbudowy lub sprzedaży nieruchomości protokoły z pierwotnego odbioru stanowią bezcenną bazę informacyjną o tym, jak instalacja była budowana i jakie osiągała parametry na początku swojego życia. To szczególnie istotne przy instalacjach zakopanych w gruncie, gdzie nie ma możliwości wizualnej weryfikacji stanu rur bez kosztownych odkrywek.
