Schemat Instalacji CO w Domu Jednorodzinnym 2025

Początek każdej grzewczej podróży w domu jednorodzinnym zaczyna się od dokładnego planu. Schemat instalacji co w domu jednorodzinnym to klucz do zrozumienia i prawidłowego funkcjonowania serca każdego domu – systemu odpowiedzialnego za komfort cieplny przez chłodniejsze miesiące roku. Jest to techniczna mapa, pokazująca rozmieszczenie urządzeń i rurociągów, wyjaśniająca ich wzajemne powiązania. Bez niej, budowa czy modernizacja systemu grzewczego to błąd w sztuce i proszenie się o kłopoty.

*Koszty są szacunkowe i mogą się znacznie różnić w zależności od regionu, stopnia skomplikowania projektu, materiałów i wybranego wykonawcy.
Czas instalacji nie obejmuje prac projektowych i wykończeniowych (np. wylewek dla podłogówki).
*Skala 1-5: 1 - bardzo niska efektywność, 5 - bardzo wysoka efektywność.

Kluczowe Elementy i Symbole na Schemacie Instalacji CO

Zrozumienie schematu instalacji centralnego ogrzewania w domu jednorodzinnym zaczyna się od rozszyfrowania jej języka. Język ten to zestaw graficznych symboli, reprezentujących konkretne urządzenia i połączenia, oraz towarzyszące im opisy i wartości parametrów.

Kotłownia, serce całego systemu, zazwyczaj jest centralnym punktem schematu. Kocioł – niezależnie od tego, czy jest gazowy, węglowy czy na pellet – ma swój charakterystyczny symbol, często przedstawiający palenisko i wymiennik ciepła. To od niego odchodzą główne rury rozprowadzające ciepło.

Tuż obok kotła, a czasami w jego wnętrzu, znajduje się pompa obiegowa – symbolizowana zwykle przez okrąg z literą M w środku i strzałką wskazującą kierunek przepływu. To ona, niczym mięsień systemu krwionośnego, wymusza ruch wody w obiegu.

Nieco dalej na schemacie zobaczymy rozmaite zawory. Zawór odcinający, prosty i podstawowy, przypominający przekreślony kwadrat lub okrąg, pozwala fizycznie odizolować część instalacji na czas serwisu. Zawory regulacyjne, np. trójdrogowe lub czterodrogowe (z bardziej złożonymi symbolami), odpowiadają za mieszanie wody o różnej temperaturze, co jest kluczowe np. przy ogrzewaniu podłogowym.

Bardzo ważnym elementem, szczególnie w instalacjach zamkniętych, jest naczynie wzbiorcze przeponowe – symbolizowane często przez okrąg przedzielony poziomą linią, z dodatkowymi elementami graficznymi. Jego obecność jest krytyczna dla bezpieczeństwa, pochłaniając zwiększającą objętość wodę pod wpływem wzrostu temperatury.

Na schematach nie brakuje również elementów bezpieczeństwa: zawór bezpieczeństwa, oznaczany charakterystycznym symbolem sprężyny lub uniesionej klapy, jest polisą na życie systemu, automatycznie upuszczając ciśnienie, gdy to niebezpiecznie wzrośnie. Manometr (symbol okręgu z wskaźnikiem) pozwala na bieżący odczyt ciśnienia w instalacji – kluczowego parametru pracy systemu zamkniętego.

Każdy grzejnik w domu również ma swoje przedstawienie graficzne – zazwyczaj symbolizujące panel lub człon żeberka. Linie rur łączących grzejniki z głównymi pionami czy poziomami pokazują, jak ciepło dociera do poszczególnych pomieszczeń.

W przypadku ogrzewania podłogowego, schemat będzie zawierał rozdzielacze (złożone bloki symboli zaworów i przepływomierzy) oraz pętle rur, często przedstawione jako szereg równoległych linii. Symbol filtra (np. z ukośną kreską w kółku) przypomina o konieczności oczyszczania wody, co przedłuża żywotność pozostałych komponentów.

W systemach sterowanych elektronicznie pojawią się symbole czujników temperatury (zazwyczaj kółka z termometrem lub literą T w środku) umieszczonych w kluczowych punktach systemu, np. na zasilaniu i powrocie, czy też w kotłowni i na zewnątrz budynku.

Rurociągi na schematach są kluczowe – linie symbolizują rury, a ich grubość, kolor czy sposób narysowania (np. linia ciągła, przerywana) mogą wskazywać na ich przeznaczenie (zasilanie/powrót) lub materiał. Kierunek przepływu wody jest często oznaczany strzałkami.

Każdy symbol i każda linia na schemacie mają swoje znaczenie, opowiadając historię o tym, jak ciepło przemieszcza się od źródła do odbiornika. Ich prawidłowa interpretacja pozwala na efektywne planowanie, montaż i konserwację instalacji. Nieznajomość tych symboli to jak próba czytania książki w nieznanym języku – stajesz w obliczu chaotycznego zbioru znaków, bez możliwości zrozumienia przekazu.

Studium przypadku? Mieliśmy klienta, który postanowił "uprościć" sobie życie i zainstalować system bazując tylko na podpowiedziach z Internetu, bez szczegółowego schematu. Efekt? Źle dobrany zawór na powrocie, brak odpowiedniego odpowietrzania w krytycznym punkcie i naczynie wzbiorcze zamontowane poniżej kotła. System działał z fatalną efektywnością, generował kosmiczne rachunki za prąd (pompa męczyła się z oporami) i wydawał dziwne dźwięki. Koszt poprawek okazał się wyższy niż koszt wykonania profesjonalnego schematu i instalacji od podstaw.

Dlatego specjaliści z uporem maniaka podkreślają wagę tego dokumentu. Schemat instalacji co to nie tylko formalność, to podręcznik użytkownika i mapa drogowa dla każdego fachowca. Każdy węzeł, każdy rozgałęzienie, każdy symbol ma swoje uzasadnienie, często wynikające z podstawowych praw fizyki, jak grawitacja czy rozszerzalność cieplna.

Ważne jest, aby na schemacie były również podane średnice rur. W systemach grawitacyjnych będą to średnice znacznie większe (np. DN40-DN65 dla głównych pionów), aby zapewnić odpowiedni przepływ bez wymuszenia. W systemach pompowych rury mogą być mniejsze (np. DN15-DN32 dla gałązek do grzejników), ponieważ przepływ jest wymuszany.

Opisy techniczne na schemacie często podają parametry pracy poszczególnych urządzeń – np. wydajność pompy (m³/h), ciśnienie pracy naczynia wzbiorczego (bar), czy temperaturę pracy kotła (°C). Te dane są nieocenione przy serwisowaniu i diagnostyce problemów.

Każdy, kto kiedykolwiek miał do czynienia z nieprofesjonalnie wykonaną instalacją bez schematu, wie o czym mowa. Awaria, brak części, a nikt nie wie, jak to jest złożone, ani jaki element był oryginalnie przewidziany. To prosta droga do frustracji i niepotrzebnych kosztów.

Podsumowując, rozszyfrowanie schematu instalacji co w domu jest absolutnie fundamentalne dla prawidłowego działania systemu, jego długowieczności i bezpieczeństwa użytkowania. Poświęcenie czasu na zrozumienie tych kilku symboli i linii może zaoszczędzić mnóstwo problemów i pieniędzy w przyszłości.

Warto również zaznaczyć, że nowoczesne systemy często zawierają dodatkowe komponenty, takie jak separatory powietrza i zanieczyszczeń, które również posiadają swoje specyficzne symbole na schematach. Eliminują one pęcherzyki powietrza i osady (np. magnetyt), które mogą uszkodzić pompę i inne elementy systemu.

Symbole armatury kontrolnej, takie jak termostaty, presostaty czy zawory elektromagnetyczne, stają się coraz bardziej powszechne wraz ze wzrostem złożoności systemów automatyki domowej. Znajdują one odzwierciedlenie na schematach, często w części opisowej lub na schemacie elektrycznym powiązanym z hydraulicznym.

Nawet pozornie proste elementy, jak odpowietrzniki (ręczne czy automatyczne), są zaznaczone na schemacie, zwykle w najwyższych punktach instalacji lub przy odbiornikach ciepła. Ich brak lub złe umieszczenie może prowadzić do zapowietrzenia systemu i problemów z cyrkulacją.

Fachowiec patrzący na projekt schematu instalacji co jest w stanie w ciągu kilku minut ocenić założenia projektowe, potencjalne słabe punkty czy zgodność z normami. To pokazuje potęgę dobrze sporządzonej dokumentacji technicznej.

Pomyśl o schemacie jak o przepisie kulinarnym. Bez niego wiesz, że chcesz ugotować zupę, masz składniki (elementy instalacji), ale nie wiesz w jakiej kolejności je dodać, w jakich proporcjach (średnice rur, ustawienia zaworów) i jak długo gotować (parametry pracy). Efekt będzie prawdopodobnie daleki od zamierzonego.

Rola projektanta tworzącego schemat jest nie do przecenienia. Analizuje on zapotrzebowanie cieplne budynku, rodzaj źródła ciepła, typy odbiorników i specyfikę hydrauliczną, aby zaproponować najbardziej optymalne rozwiązanie. Następnie przelewa to na język techniczny w formie schematu.

Ten dokument jest też pierwszym punktem odniesienia podczas serwisu czy awarii. Zamiast "macania po omacku" w gąszczu rur i przewodów, doświadczony instalator sięga po schemat, by szybko zlokalizować problem i zaproponować rozwiązanie.

Posiadanie i zrozumienie swojego schematu systemu centralnego ogrzewania to empowerment dla właściciela domu. Daje pewność, że system został wykonany poprawnie i pozwala na świadome użytkowanie oraz zlecanie prac serwisowych.

Pamiętaj, że na schemacie mogą znajdować się także symbole dedykowane konkretnym komponentom od konkretnych producentów, choć standardowe oznaczenia są uniwersalne. Warto zapoznać się z legendą lub kluczem do symboli dołączonym do dokumentacji projektowej.

Zwróć uwagę na poziomy i piony przedstawione na schemacie. Pokazują one przebieg rur w przestrzeni budynku, co jest kluczowe np. w systemach grawitacyjnych, gdzie nachylenie rur ma fundamentalne znaczenie dla przepływu.

Często na schemacie znajdują się także oznaczenia izolacji rur, które mają swój specyficzny symbol graficzny. Jest to ważny element, wpływający na efektywność energetyczną systemu poprzez ograniczenie strat ciepła.

Współczesne schematy mogą być bardzo rozbudowane, zwłaszcza gdy system integruje kilka źródeł ciepła (np. kocioł gazowy i pompę ciepła), bufor ciepła, instalację solarną czy różne typy odbiorników ciepła.

Dlatego lektura szczegółowego schematu instalacji grzewczej może być fascynującą, choć wymagającą podróżą po meandrach inżynierii cieplnej w skali mikro – czyli w Twoim własnym domu.

Schematy Instalacji Ogrzewania Grawitacyjnego i Pompowej

Zagadnienie wyboru pomiędzy systemem grawitacyjnym a pompowym to jeden z kluczowych dylematów podczas projektowania schematu instalacji co w domu jednorodzinnym. Każde z tych rozwiązań ma swoje specyficzne cechy, wymagania techniczne i schematyczne reprezentacje.

Ogrzewanie grawitacyjne, jak sama nazwa wskazuje, wykorzystuje podstawowe prawa fizyki – zjawisko zmiany gęstości wody pod wpływem temperatury. Ciepła woda z kotła, będąc lżejszą, unosi się do góry, podczas gdy chłodniejsza, cięższa woda z powrotu opada w dół do źródła ciepła. To naturalny obieg, który działa bez elektryczności (pompy).

Schemat instalacji grawitacyjnej charakteryzuje się przede wszystkim dużymi średnicami rur. Aby naturalny obieg był możliwy, rury muszą stawiać minimalny opór przepływowi, dlatego standardem są średnice od DN40 do nawet DN65 dla głównych pionów i poziomów. Zgałęzienia do grzejników również są znacznie większe niż w systemach pompowych, np. DN25.

Innym kluczowym elementem na schemacie grawitacyjnym jest konieczność odpowiedniego nachylenia rur. Zasilanie musi być skierowane lekko do góry od kotła do najwyższego punktu instalacji (gdzie znajduje się naczynie wzbiorcze otwarte), a powrót – w dół od grzejników z powrotem do kotła.

Zgodnie z danymi technicznymi, system grawitacyjny efektywnie pracuje, gdy pozioma odległość od kotła do najdalszego pionu nie przekracza około 25 metrów, a różnica wysokości pomiędzy kotłem (lub najniższym punktem źródła ciepła) a najniżej położonym grzejnikiem wynosi co najmniej 2 metry. Te warunki muszą być jasno odzwierciedlone w projekcie budynku i schemacie instalacji.

Najwyższy punkt systemu grawitacyjnego zawsze zajmuje otwarte naczynie wzbiorcze, które musi być pokazane na schemacie w odpowiedniej lokalizacji – powyżej wszystkich odbiorników ciepła. Jest to kluczowy element bezpieczeństwa i odpowietrzenia, ale wymaga zastosowania otwartego systemu, co omówimy szerzej w kolejnym rozdziale.

Ogrzewanie grawitacyjne ma swoje plusy, takie jak prostota konstrukcji i niezależność od dostaw prądu (pompa nie jest potrzebna). Jednak wady bywają dotkliwe: powolne nagrzewanie systemu, ograniczona możliwość precyzyjnej regulacji temperatury w pomieszczeniach, a co najważniejsze, wspomniane ograniczenia w odległości i wysokości oraz konieczność stosowania nieestetycznych, dużych rur.

Schemat systemu pompowego wygląda zupełnie inaczej. Na pierwszy rzut oka widać znacznie mniejsze średnice rur – zazwyczaj DN15, DN20, DN25. Dlaczego? Ponieważ przepływ wody jest wymuszany przez pompę obiegową, która generuje wystarczające ciśnienie, aby pokonać opory przepływu nawet w wąskich rurach i na długich dystansach.

Pompa obiegowa (symbol okręgu z M i strzałką) jest centralnym punktem obiegu na schemacie pompowym. Jej parametry (wydajność, wysokość podnoszenia) muszą być dokładnie dopasowane do specyfiki instalacji – długości obiegów, średnic rur, oporów przepływu przez grzejniki czy wymiennik kotła.

System pompowy daje znacznie większą swobodę w projektowaniu przebiegu instalacji. Grzejniki mogą być montowane poniżej poziomu kotła, rury mogą biec poziomo na znacznie dłuższych dystansach, a całość może być łatwiej ukryta w ścianach czy podłogach dzięki mniejszym średnicom.

Na schemacie pompowym niemal zawsze pojawia się naczynie wzbiorcze przeponowe, a cały system pracuje jako zamknięty, pod określonym ciśnieniem. Wymaga to zastosowania manometru i zaworu bezpieczeństwa, które są obligatoryjne i muszą być uwzględnione w schemacie.

Zaletą systemu pompowego jest znacznie szybsze nagrzewanie pomieszczeń, precyzyjna możliwość regulacji temperatury (np. za pomocą termostatów pokojowych i głowic termostatycznych na grzejnikach), oraz większa elastyczność w doborze rodzaju i umiejscowienia odbiorników ciepła.

Wadą jest oczywiście zależność od dostaw energii elektrycznej niezbędnej do pracy pompy. Brak prądu oznacza brak ogrzewania, chyba że zastosowano awaryjne zasilanie.

Przyjrzyjmy się konkretnemu przykładu: dom parterowy z poddaszem użytkowym, kocioł w piwnicy. W systemie grawitacyjnym główne piony musiałyby iść z piwnicy na parter i piętro rurami o średnicy DN50. Zasilanie na piętrze musiałoby być rozprowadzone "górnym rozdziałem", czyli najpierw do góry, potem w dół do grzejników. Powrót rurami DN50 musiałby schodzić aż do piwnicy, by zamykać obieg. Rury byłyby widoczne, albo wymagałyby bardzo grubych obudów.

Ten sam dom w systemie pompowym: z kotła w piwnicy wychodzą rury DN25-DN32. Idą pod stropem piwnicy, następnie pionami (np. DN20) do punktów rozdzielających na parterze i piętrze. Do poszczególnych grzejników idą już cieńsze rurki DN15 lub DN16 (przy ogrzewaniu podłogowym). Rury można łatwiej ukryć. Przepływ jest szybki i stabilny, niezależnie od wysokości czy poziomej odległości (w rozsądnych granicach).

Warto zauważyć, że schemat podłączenia pompy obiegowej c.o. sam w sobie jest kluczowym elementem schematu głównego. Pokazuje on, gdzie pompa powinna być zamontowana (zwykle na powrocie do kotła, aby pracowała na chłodniejszej wodzie, co przedłuża jej żywotność), w jakiej pozycji (oś silnika poziomo dla większości pomp) oraz gdzie znajdują się zawory serwisowe umożliwiające jej demontaż.

Niektórzy projektanci i instalatorzy, pamiętając o problemach z prądem, stosują rozwiązania hybrydowe: kocioł na paliwo stałe pracuje w obiegu grawitacyjnym, a część lub całość instalacji w domu zasilana jest przez wymiennik ciepła z obiegu pompowego. Na takim schemacie widzimy oba obiegi, często hydraulicznie rozdzielone płytowym wymiennikiem ciepła.

Różnice na schematach między systemem z rozdziałem górnym a dolnym, choć dotyczą głównie sposobu rozprowadzenia rur w pionie, są również ściśle powiązane z typem systemu. Rozdział górny (zasilanie na poddaszu lub najwyższej kondygnacji, a następnie w dół do grzejników) był typowy dla instalacji grawitacyjnych. Rozdział dolny (zasilanie na najniższej kondygnacji, a następnie w górę do grzejników na wyższych piętrach) jest dominujący w systemach pompowych.

Analiza schematu pozwala natychmiast zidentyfikować, z jakim typem systemu mamy do czynienia i jakie są jego potencjalne cechy użytkowe i ograniczenia. Widok grubych rur w układzie otwartym krzyczy "Grawitacja!", podczas gdy sieć cienkich rur w systemie zamkniętym z pompą wyraźnie wskazuje na obieg wymuszony.

Schemat instalacji centralnego ogrzewania grawitacyjnej bywa uznawany za bardziej archaiczny, jednak w specyficznych warunkach – na przykład w niewielkich, piętrowych budynkach z kotłem w piwnicy i tam, gdzie niezależność od prądu jest priorytetem – nadal może mieć uzasadnienie. Nie jest to jednak rozwiązanie dla każdego domu i każdego systemu grzewczego (kotły gazowe czy pompy ciepła z zasady wymagają obiegu pompowego).

Dobry schemat musi także uwzględniać szczegóły dotyczące odpowietrzania – w systemie grawitacyjnym poprzez otwarte naczynie, w pompowym – za pomocą automatycznych odpowietrzników umieszczonych w najwyższych punktach lub ręcznych odpowietrzników na grzejnikach. Sposób odpowietrzania jest kluczowy dla prawidłowego działania obu typów instalacji.

Opory przepływu są parametrem, który projektant musi brać pod uwagę szczególnie w systemach pompowych. Zbyt mała pompa lub źle dobrane średnice rur mogą skutkować niedogrzewaniem najdalszych grzejników lub nadmiernym zużyciem energii przez pompę. Te niuanse, choć nie zawsze wprost widoczne w symbolach, wynikają z wartości i opisów towarzyszących schematowi.

Zatem patrząc na szczegóły schematów instalacji co, zawsze zwracaj uwagę na średnice rur i obecność oraz typ pompy. To podstawowe wskazówki pozwalające odróżnić system grawitacyjny od pompowego i zrozumieć logikę jego działania.

W skrócie, system grawitacyjny opiera się na fizyce i prostocie, ale wymaga odpowiednich warunków geometrycznych i stosowania dużych elementów. System pompowy bazuje na technologii i elastyczności, pozwalając na bardziej skomplikowane i efektywne układy, ale wymaga zasilania elektrycznego. Schematy obu typów odzwierciedlają te fundamentalne różnice w sposób czytelny dla specjalisty.

Szczegóły Schematów dla Systemów Otwartych i Zamkniętych

Kolejny kluczowy podział w schematach instalacji co w domu jednorodzinnym dotyczy typu systemu pod względem kontaktu czynnika grzewczego z powietrzem: mówimy o systemach otwartych i zamkniętych. Różnica ta ma fundamentalne znaczenie dla konstrukcji instalacji, użytych komponentów oraz bezpieczeństwa.

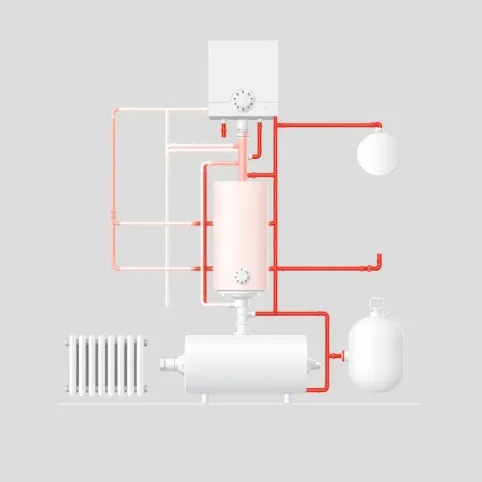

W instalacji centralnego ogrzewania systemu otwartego, krążąca woda (lub inny czynnik grzewczy, choć najczęściej woda) styka się bezpośrednio z powietrzem atmosferycznym. Dzieje się to w otwartym naczyniu wzbiorczym. Jak sama nazwa wskazuje, jest to zbiornik pozbawiony szczelnego zamknięcia, połączony z instalacją rurowo i umieszczony w najwyższym punkcie systemu.

Schemat systemu otwartego musi wyraźnie pokazywać połączenie instalacji z otwartym naczyniem wzbiorczym. Połączenie to realizowane jest rurą bezpieczeństwa, która wychodzi bezpośrednio z kotła (lub z bliskiej jego okolicy) i wznosi się pionowo lub z niewielkim nachyleniem do naczynia. Rura ta nigdy nie może być wyposażona w żadne zawory, pompy czy zwężenia – musi być zawsze drożna, zapewniając możliwość swobodnego rozprężania wody i odprowadzenia pary w przypadku przegrzania systemu. Dodatkowe rury na schemacie to rura wzbiorcza (łącząca instalację w dolnej części z naczyniem), przelewowa (do odprowadzenia nadmiaru wody, np. przy uzupełnianiu lub przegrzaniu) i cyrkulacyjna/sygnalizacyjna (informująca o poziomie wody w naczyniu).

Umiejscowienie naczynia wzbiorczego na poddaszu, a czasami nawet poza obrysem budynku (choć to rzadziej w domach), jest kluczowe na schemacie otwartym. Minimalna różnica wysokości między naczyniem a najwyższym punktem instalacji (np. górna krawędź najwyższego grzejnika) powinna wynosić około 0,3 metra. Rura przelewowa musi być wyprowadzona tak, aby ewentualny wyciek wody był widoczny, informując o problemie.

Zalety systemu otwartego to przede wszystkim prostota i niskie ciśnienie pracy, praktycznie równe ciśnieniu atmosferycznemu. Umożliwia to stosowanie prostszych, tańszych komponentów. Jest to historycznie rozwiązanie stosowane głównie w instalacjach grawitacyjnych z kotłami na paliwo stałe (węgiel, drewno), gdzie ryzyko nagłego wzrostu temperatury i ciśnienia jest większe.

Wady są jednak liczne i znaczące: bezpośredni kontakt wody z powietrzem powoduje natlenianie wody, co przyspiesza korozję rur, grzejników i samego kotła. Następuje również parowanie wody z naczynia, co wymaga okresowego uzupełniania. Naczynie umieszczone na nieogrzewanym poddaszu jest narażone na zamarzanie w zimie, co może prowadzić do uszkodzeń lub zablokowania rur bezpieczeństwa. No i kwestia estetyki – duże naczynie wzbiorcze w nieatrakcyjnym miejscu.

Schemat instalacji zamkniętego systemu spalania jest standardem w nowoczesnych systemach grzewczych. W tym przypadku woda krążąca w instalacji jest całkowicie odizolowana od powietrza atmosferycznego. Ciśnienie w systemie jest podwyższone i stabilizowane przez przeponowe naczynie wzbiorcze.

Naczynie wzbiorcze przeponowe na schemacie systemu zamkniętego wygląda inaczej i jest umieszczone w innym miejscu. Zazwyczaj jest to cylindryczny lub płaski zbiornik z elastyczną membraną w środku, po jednej stronie membrany jest gaz (np. azot) pod ciśnieniem, po drugiej woda z instalacji. Wzrost objętości wody spowodowany temperaturą powoduje wpychanie membrany i kompresję gazu. Zmniejszenie objętości (spadek temperatury) pozwala gazowi rozprężyć się, pchając wodę z powrotem do instalacji. Naczynie to jest zazwyczaj instalowane w kotłowni, blisko kotła, najczęściej na rurze powrotnej, aby pracowało z chłodniejszą wodą.

Kluczowym elementem schematu systemu zamkniętego jest zespół bezpieczeństwa. Musi on zawierać: manometr (do odczytu ciśnienia), odpowietrznik (automatyczny lub ręczny, do usuwania powietrza z systemu) oraz przede wszystkim certyfikowany zawór bezpieczeństwa o odpowiednim ciśnieniu otwarcia (np. 3 bar dla większości instalacji w domach jednorodzinnych). Ten zespół jest absolutnie obowiązkowy i ratuje system przed rozsadzeniem w przypadku awarii, np. wzrostu ciśnienia powyżej dopuszczalnego limitu.

Zalety systemu zamkniętego są liczne: brak dostępu powietrza oznacza brak korozji i brak konieczności uzupełniania wody. Wyższe ciśnienie pracy umożliwia zastosowanie pomp o większej wydajności i rozprowadzenie ciepła na większe odległości i wysokości bez problemów. Naczynie przeponowe jest mniejsze i może być zamontowane praktycznie wszędzie (byle w odpowiednim punkcie hydraulicznym). System zamknięty jest standardem dla nowoczesnych kotłów gazowych, olejowych, pelletowych, pomp ciepła i kolektorów słonecznych, często wymagających pracy pod wyższym ciśnieniem i w precyzyjnie kontrolowanych warunkach.

Wady? Wymagana jest większa precyzja wykonania i stosowanie bardziej wytrzymałych komponentów odpornych na wyższe ciśnienia. Awaria zaworu bezpieczeństwa (np. zablokowanie) w połączeniu z przegrzaniem może prowadzić do bardzo niebezpiecznych sytuacji. Dlatego regularne sprawdzanie ciśnienia na manometrze i stanu zaworu bezpieczeństwa jest kluczowe.

Schemat systemu centralnego ogrzewania zamkniętego zawsze pokazuje naczynie przeponowe, manometr i zawór bezpieczeństwa jako obowiązkowy zestaw elementów blisko źródła ciepła. Ciśnienie robocze instalacji zamkniętej zależy od wysokości słupa wody (różnicy wysokości między kotłem a najwyższym punktem instalacji) powiększone o wymagane ciśnienie wstępne naczynia (zazwyczaj 1,5 bar). Na schemacie często podana jest wartość wymaganego ciśnienia wstępnego w naczyniu i ciśnienia roboczego instalacji.

Co zrobić, gdy posiadamy kocioł na paliwo stałe (węgiel, drewno), który z założenia powinien pracować w systemie otwartym, ale chcemy podłączyć go do nowoczesnej instalacji zamkniętej (np. z podłogówką)? Schemat pokaże wtedy układ z hydraulicznym rozdzielaczem (np. płytowym wymiennikiem ciepła), który fizycznie oddziela obieg kotłowy (otwarty) od obiegu domowego (zamkniętego). Każdy obieg ma swoją pompę, naczynie wzbiorcze (jedno otwarte, drugie przeponowe) i swój zespół bezpieczeństwa (tylko dla obiegu zamkniętego).

Takie rozwiązanie (często spotykane w modernizowanych instalacjach centralnego ogrzewania) pozwala bezpiecznie zintegrować tradycyjne źródło ciepła z nowoczesnym systemem rozprowadzenia ciepła, czerpiąc zalety obu rozwiązań, minimalizując ich wady. Schemat jest wtedy bardziej złożony, pokazując dwa oddzielne, choć połączone cieplnie, obiegi.

Warto pamiętać, że wybór systemu (otwarty vs. zamknięty) jest w dużej mierze podyktowany typem źródła ciepła. Kotły na paliwa stałe o mocy powyżej 25kW powinny zgodnie z polskimi przepisami pracować w systemie otwartym ze względów bezpieczeństwa, chyba że zastosowano odpowiednie zabezpieczenia, np. schładzającą wężownicę awaryjną w kotle lub wspomniany wymiennik.

Z kolei kotły gazowe i olejowe z definicji wymagają pracy w systemie zamkniętym, pod ciśnieniem. Ich konstrukcja wewnętrzna (wymienniki ciepła, palniki) nie jest przystosowana do pracy w warunkach swobodnego dostępu powietrza i niskiego ciśnienia.

Zrozumienie różnic między schematem otwartym a zamkniętym jest fundamentalne. Otwarte = naczynie na górze, brak ciśnienia, swobodny kontakt z powietrzem. Zamknięte = naczynie przeponowe, ciśnienie, brak kontaktu z powietrzem, obowiązkowy zespół bezpieczeństwa. Patrząc na schemat, szukaj tych elementów, aby określić typ systemu i jego potencjalne właściwości.

Instalator widząc naczynie otwarte na schemacie, wie, że musi zastosować rury stalowe czarne lub ocynkowane (aluminium i niektóre plastiki źle znoszą kontakt z tlenem) i że będzie miał do czynienia z niskimi ciśnieniami. Widząc naczynie przeponowe, wie, że może używać nowoczesnych materiałów rurowych (PEX, multilayer), że musi nabić odpowiednie ciśnienie w systemie i że zespół bezpieczeństwa jest pierwszą rzeczą do sprawdzenia podczas przeglądu.

Schematy Podłączeń Ogrzewania Grzejnikowego i Podłogowego

Projektując komfort cieplny w domu jednorodzinnym, stajemy przed wyborem konkretnych typów odbiorników ciepła. Najczęściej wybór pada na tradycyjne grzejniki lub coraz popularniejsze ogrzewanie płaszczyznowe, z dominującym ogrzewaniem podłogowym. Schematy podłączeń dla tych systemów różnią się zasadniczo i często bywają łączone w jedną, bardziej złożoną instalację.

Schemat ogrzewania grzejnikowego przedstawia sieć rur (zasilających i powrotnych) prowadzących do poszczególnych grzejników, które symbolizują panele lub żeberka. Podstawowym i najczęściej stosowanym systemem połączeń jest układ dwururowy. Na schemacie widać wówczas dwie główne rury (jedną zasilającą i jedną powrotną) od których odgałęziają się krótsze rurki prowadzące bezpośrednio do każdego grzejnika.

W systemie dwururowym, woda o określonej temperaturze dociera do każdego grzejnika mniej więcej tym samym "czasem", co pozwala na niezależne sterowanie temperaturą każdego pomieszczenia za pomocą termostatów grzejnikowych (głowic termostatycznych, symbolizowanych na schemacie jako małe kółka lub trójkąty z elementem termicznym) lub zaworów zasilających i powrotnych.

Na schemacie grzejnikowym możemy spotkać różne sposoby podłączenia samego grzejnika do rur. Najbardziej efektywne i estetyczne są podłączenia dolne (oba króćce, zasilanie i powrót, znajdują się na dole grzejnika, symbolizowane jako rurki wchodzące w spód lub bok grzejnika). Inne to podłączenia boczne (króćce na boku, zasilanie u góry, powrót na dole – najbardziej efektywne pod kątem oddawania ciepła) lub krzyżowe (zasilanie u góry po jednej stronie, powrót u dołu po drugiej stronie – optymalne dla długich grzejników).

Starsze schematy mogą pokazywać system jednorurowy. W tym układzie woda przepływa przez szereg grzejników połączonych "na wylot" w jednym obiegu. Ciepło do każdego kolejnego grzejnika dociera po przejściu przez poprzedni, przez co woda jest stopniowo chłodniejsza. Taki schemat jest prostszy (mniej rur), ale dużo trudniejszy do regulacji (sterowanie jednym grzejnikiem wpływa na pozostałe) i mniej efektywny, wymagający większych grzejników na końcu obiegu.

Dla systemów grzejnikowych na schemacie kluczowe jest także wskazanie lokalizacji odpowietrzników (zazwyczaj na górnej części grzejników) oraz zaworów umożliwiających spuszczenie wody z poszczególnych pionów czy gałązek na czas serwisu.

Ogrzewania płaszczyznowego, w szczególności ogrzewania podłogowego, charakteryzuje się zupełnie inną budową i co za tym idzie, odmiennym schematem. Ciepło oddawane jest nie punktowo (grzejnik), ale z dużej powierzchni podłogi (czy ściany lub sufitu – choć podłogówka jest najpopularniejsza), co umożliwia pracę na niższych temperaturach czynnika grzewczego (zasilanie typically 30-45°C) w porównaniu do grzejników (usually 50-70°C).

Kluczowym elementem na schemacie ogrzewania podłogowego jest rozdzielacz. Zazwyczaj jest to moduł składający się z belki zasilającej i belki powrotnej, z wyjściami dla każdej pętli grzewczej w podłodze. Schemat pokaże główną rurę zasilającą i powrotną doprowadzone do rozdzielacza, a od niego odchodzące liczne pętle rur rozprowadzone w konkretnych pomieszczeniach. Średnice rur w pętlach podłogówki są zazwyczaj mniejsze niż w instalacji grzejnikowej, np. 16mm lub 17mm.

Na rozdzielaczu, zaznaczonym na schemacie, znajdują się często przepływomierze (pozwalające ustawić odpowiedni przepływ wody w każdej pętli) oraz zawory (odcinające i regulacyjne). Belka powrotna rozdzielacza często wyposażona jest w elementy umożliwiające montaż siłowników sterowanych przez termostaty pokojowe, pozwalając na niezależną regulację temperatury w każdej strefie/pomieszczeniu.

Ponieważ ogrzewanie podłogowe wymaga niższej temperatury wody niż typowa instalacja grzejnikowa zasilana z jednego źródła ciepła (np. kotła gazowego), schemat systemów mieszanych (grzejniki + podłogówka) staje się bardziej skomplikowany. Najczęściej stosuje się wtedy tak zwane układy mieszające.

Układ mieszający na schemacie systemu mieszanego najczęściej opiera się na zaworze mieszającym (np. trójdrogowym lub czterodrogowym) i dedykowanej pompie obiegowej dla obiegu podłogowego. Zawór mieszający pobiera gorącą wodę z głównego obiegu (zasilającego grzejniki), miesza ją z chłodniejszą wodą powrotną z podłogówki do uzyskania wymaganej niskiej temperatury zasilania, a następnie pompa wtłacza ją do rozdzielacza ogrzewania podłogowego. Na schemacie widać wyraźnie rozdzielenie na dwa niezależne obiegi c.o., każdy z własnymi parametrami temperatury.

Sterowanie systemem mieszanym jest bardziej złożone. Schemat powinien pokazywać, jak termostaty pokojowe dla stref grzejnikowych i stref podłogowych współpracują z automatyką kotła lub centralnym sterownikiem. Sterownik musi zarządzać pracą kotła (temperaturą wody na zasilaniu ogólnym), pompami obu obiegów oraz zaworem mieszającym, aby w każdej strefie uzyskać żądaną temperaturę przy optymalnej efektywności energetycznej.

Zastosowanie ogrzewania podłogowego bardzo często idzie w parze z nowoczesnymi, nisko temperaturowymi źródłami ciepła, takimi jak kotły kondensacyjne (najbardziej efektywne przy niskich temperaturach powrotu) czy pompy ciepła (pracujące najlepiej na niskich parametrach zasilania). Schemat instalacji grzewczej z pompą ciepła i podłogówką jest przykładem wysoce zintegrowanego systemu, gdzie kluczową rolę odgrywają precyzyjne sterowanie i odpowiednia hydraulika (często z użyciem bufora ciepła).

Niewielkim, ale ważnym elementem schematów obu typów systemów jest również sposób odpowietrzania. W systemie grzejnikowym, jak wspomniano, to ręczne odpowietrzniki na grzejnikach. W podłogówce, powietrze zbiera się głównie na rozdzielaczu i usuwa się je za pomocą odpowietrzników (ręcznych lub automatycznych) umieszczonych na rozdzielaczu.

Zaletą ogrzewania grzejnikowego jest szybka reakcja na zmiany temperatury i możliwość lokalnego dogrzewania. Wady to zajmowanie miejsca na ścianach i konwekcyjny ruch powietrza. Zaletą ogrzewania podłogowego jest komfort cieplny (równomierne rozłożenie temperatury, ciepła podłoga), energooszczędność przy niskich parametrach zasilania i brak widocznych elementów grzewczych. Wady to wysoki koszt początkowy, powolna reakcja na zmiany temperatury i ograniczenia w doborze wykładzin podłogowych.

Dla systemów kombinowanych, schemat pokazuje kompromis, łączący zalety obu rozwiązań. Grzejniki mogą być używane do szybkiego podniesienia temperatury (np. w łazience), a podłogówka zapewnia stały, komfortowy poziom ciepła w salonie czy sypialni.

Projektant na schemacie musi precyzyjnie określić długość poszczególnych pętli ogrzewania podłogowego (zwykle max. 80-100 metrów dla rur 16mm, aby uniknąć nadmiernych oporów przepływu) oraz ich rozstaw (zwykle 10-20 cm w zależności od zapotrzebowania na ciepło pomieszczenia i temperatury zasilania). Te parametry często znajdują się w opisach dołączonych do schematu.

Błędy w schemacie instalacji grzejnikowej czy podłogowej mogą prowadzić do niedogrzewania pomieszczeń, problemów z regulacją, a w przypadku podłogówki – nawet do uszkodzenia wylewki (zbyt wysoka temperatura czynnika). Dlatego szczegółowość i poprawność schematu są tak ważne.

Niezależnie od tego, czy na schemacie widzimy proste podłączenie kilku grzejników, czy skomplikowany system mieszany z rozdzielaczami i wieloma pętlami podłogówki, każdy element ma swoje uzasadnienie. Jego celem jest zapewnienie efektywnego, komfortowego i bezpiecznego rozprowadzenia ciepła w całym domu. Zrozumienie tych różnic w schematach jest kluczowe dla prawidłowej eksploatacji i ewentualnej rozbudowy systemu.
