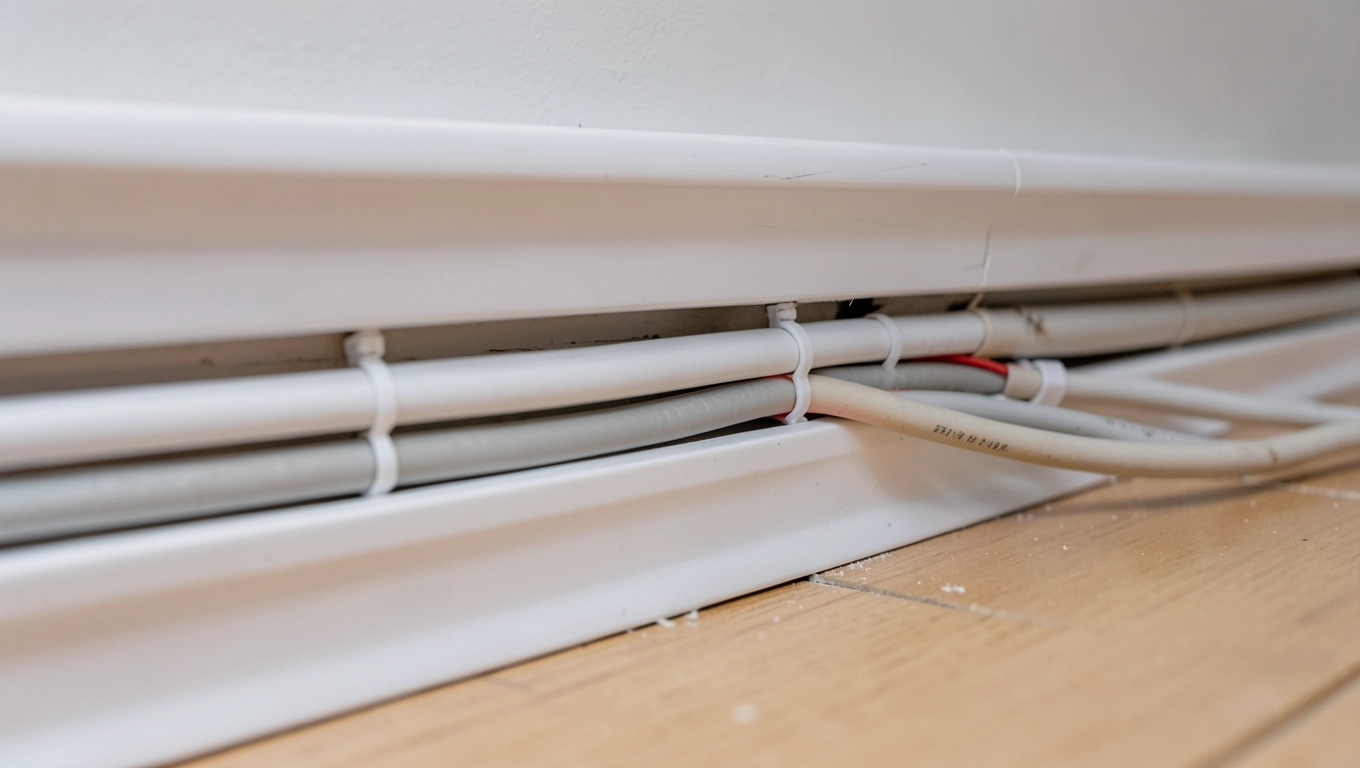

Instalacja elektryczna w listwach przypodłogowych – jak ukryć kable bez kucia ścian

Plątanina kabli biegnących po podłodze, brak gniazdka tam, gdzie akurat ustawiłeś biurko, a wizja kucia ścian na głębokość 4-5 cm budzi dreszcz niepokoju. Instalacja elektryczna w listwach przypodłogowych rozwiązuje ten problem w jeden dzień roboczy, bez pyłu, bez tynkarzy i bez pozwolenia na budowę. W tym tekście znajdziesz konkretne parametry techniczne, realne widełki cenowe oraz mechanizmy bezpieczeństwa oparte na normie PN-HD 60364, dzięki którym samodzielnie ocenisz, czy to rozwiązanie sprawdzi się w Twoim mieszkaniu.

• Rodzaje listew przypodłogowych z kanałem na kable
• Jak dobrać listwę do liczby i typu przewodów
• Montaż listew instalacyjnych krok po kroku
• Bezpieczeństwo i przepisy przy prowadzeniu kabli w listwach
• Koszty i alternatywy dla listew przypodłogowych
• Scenariusz: remont pokoju dziecięcego od A do Z
• Checklista montażu krok po kroku
• Najczęściej zadawane pytania
• Kiedy warto, a kiedy odpuścić

Rodzaje listew przypodłogowych z kanałem na kable

Rynek dzieli się na cztery wyraźne kategorie produktów, a każda z nich odpowiada innemu scenariuszowi remontowemu. Różnią się nie tylko przekrojem, ale przede wszystkim klasą palności, sposobem mocowania pokrywy i dopuszczalnym obciążeniem mechanicznym.

Listwy instalacyjne PVC

Najpopularniejszy wariant, produkowany z twardego polichlorku winylu o klasie palności V-0 wg UL94. Samogasnące tworzywo gaśnie w ciągu 2 sekund od usunięcia źródła ognia, co przy instalacji niskoprądowej daje realne opóźnienie propagacji pożaru. Kanał wewnętrzny mieści od 3 do 7 przewodów o przekroju 2,5 mm², a pokrywa zatrzaskuje się na wcisk bez użycia narzędzi.

Kanały kablowe aluminiowe

Profil z anodowanego aluminium o grubości ścianki 1,0-1,2 mm. Stosowany tam, gdzie listwa pełni jednocześnie funkcję dekoracyjną w przestrzeni biurowej lub komercyjnej. Odprowadza ciepło z kabli zasilających lepiej niż PVC, ale wymaga precyzyjnego cięcia piłką do metalu i pilnikiem.

Multiboxy przypodłogowe

To w istocie listwa z wbudowanymi modułami gniazd 230 V oraz RJ45. Mieszczą od 2 do 6 gniazd w jednym segmencie, a ich wysokość (85-110 mm) pozwala poprowadzić kanał nad listwą przypodłogową lub pod blatem kuchennym. Sprawdzają się w open space, gdzie liczy się szybki dostęp do zasilania bez wiercenia w blacie.

Listwy przypodłogowe z gniazdkami

Hybryda klasycznej listwy ozdobnej i kanału kablowego. Zewnętrznie nie różni się od zwykłej listwy MDF, a wewnątrz kryje komorę na przewody oraz co 30-60 cm miejsce na montaż pojedynczego gniazda. To rozwiązanie dedykowane do remontów, w których estetyka salonu wyklucza widoczne kanały natynkowe.

Listwa aluminiowa kosztuje trzykrotnie więcej niż PVC, ale jej trwałość przekracza 25 lat bez widocznych odkształceń. W pomieszczeniach mokrych (łazienka, pralnia) lepiej sprawdzi się aluminium, bo PVC pod wpływem wilgoci zmienia wymiary liniowe o 0,2-0,4%.

Jak dobrać listwę do liczby i typu przewodów

Zbyt ciasny kanał to pierwszy krok do przegrzania izolacji i stopienia PVC. Zbyt szeroki to niepotrzebny wydatek i szpecący, masywny profil przy podłodze. Schemat doboru jest prosty, jeśli znasz trzy zmienne.

Przekrój kabla a szerokość kanału

Każdy przewód YDYp 3×2,5 mm² zajmuje w przekroju około 18 mm szerokości i 8 mm wysokości. Sumaryczną szerokość kanału obliczasz ze wzoru: S = (liczba kabli × średnica zewnętrzna) × 1,4, gdzie współczynnik 1,4 to zapas na swobodne ułożenie i odprowadzanie ciepła. Cztery kable zasilające wymagają więc kanału minimum 60 mm szerokości wewnętrznej.

Schemat decyzyjny

• 1-3 kable sygnałowe (HDMI, LAN): listwa 40×20 mm
• 2 kable zasilające + 2 sygnałowe: listwa 60×25 mm
• 4 kable zasilające + sygnałowe: listwa 80×40 mm
• Multibox z gniazdkami: kanał 100×60 mm lub dedykowany profil z modułami

Kiedy listwa nie wystarczy

Powyżej 6 kabli zasilających 2,5 mm² w jednym odcinku długości 8 m ciepło emitowane przez przewody pod obciążeniem przekracza 15 W/mb. Przy takiej gęstości prądowej temperatura wewnątrz kanału rośnie o 12-18°C powyżej otoczenia, co w zamkniętej przestrzeni PVC prowadzi do degradacji izolacji. W takiej sytuacji lepiej poprowadzić kable w korytkach metalowych lub zainstalować dodatkowy rozdział obwodów.

Montaż listew instalacyjnych krok po kroku

Sama instalacja przypodłogowa nie wymaga uprawnień SEP, jeśli prowadzisz wyłącznie przewody niskoprądowe lub przedłużasz istniejący obwód w obrębie jednego pomieszczenia bez ingerencji w rozdzielnicę. Podłączenie nowego obwodu do zabezpieczenia w skrzynce to już praca dla elektryka z uprawnieniami.

Przygotowanie narzędzi

Potrzebujesz wiertarko-wkrętarki z wiertłem 6 mm, poziomicy laserowej, noża montażowego z wymiennymi ostrzami, miary zwijanej, ołówka i próbnika napięcia. Warto też mieć pod ręką kątownik stolarski 90°, bo cięcie pod kątem prostym w narożnikach decyduje o szczelności pokrywy.

Oznaczenie trasy

Trasę wyznaczaj w odległości 15-25 mm od ściany, tak aby listwa nie kolidowała z drzwiami wewnętrznymi i meblami. Laser krzyżowy przyspiesza pracę, ale wystarczy klasyczna poziomica 60 cm i ołówek. Zaznacz miejsca na puszki i gniazda co 40-60 cm, w zależności od potrzeb.

Wyłączenie zasilania

Bezwzględnie wyłącz napięcie w obwodzie, w którym pracujesz, oraz sprawdź próbnikiem każdy przewód przed dotknięciem. Próbnik dwubiegunowy kosztuje 25-40 zł i wykrywa napięcie nawet przy braku przewodu neutralnego, co zdarza się w starszych instalacjach z lat 70.

Montaż listwy

Profile tnie się piłką o drobnych zębach lub szlifierką kątową z tarczą do aluminium. Po cięciu pilnikiem usuwasz zadziory, bo ostre krawędzie przecinają izolację kabla przy wciskaniu. Mocowanie do ściany odbywa się co 30-40 cm kołkiem rozporowym 6×40 mm lub wkrętem bezpośrednim w płytę kartonowo-gipsową, jeśli ściana jest szkieletowa.

Układanie kabli

Przewody wsuwasz do kanału po zamocowaniu profilu, lekko je doginając, by nie tworzyły naprężeń. Co 1 metr warto rozdzielić kable zasilające od sygnałowych przegrodą PVC, bo w przeciwnym razie pole elektromagnetyczne 50 Hz indukuje szum w skrętce ethernetowej przy natężeniu powyżej 10 A.

Montaż pokrywy i test

Pokrywę zatrzaskujesz ręcznie lub gumowym młotkiem przez kawałek drewna, żeby nie zarysować PVC. Po złożeniu listwy włącz zasilanie i sprawdź napięcie na każdym gnieździe miernikiem. Dokumentacja fotograficzna trasy kabla przyda się za 5 lat, gdy planujesz powiesić półkę i sięgniesz po wiertarkę.

Najczęstsze błędy montażowe

• Przeciążenie kanału powyżej 60% przekroju, brak rezerwy na ciepło
• Brak puszki rozgałęźnej przy odgałęzieniu więcej niż 3 obwodów
• Mocowanie listwy do ściany gipsowej bez kołków sprężynowych, co powoduje obluzowanie po 6 miesiącach
• Cięcie profili nożem zamiast piłką, co pęka PVC i tworzy ostre rysy
• Pomijanie przegrody między kablami zasilającymi i sygnałowymi

Bezpieczeństwo i przepisy przy prowadzeniu kabli w listwach

Norma PN-HD 60364 dopuszcza prowadzenie instalacji natynkowej w kanałach i listwach, pod warunkiem że materiał kanału spełnia klasę odporności ogniowej co najmniej V-1 oraz zapewnia stopień ochrony IP2X przed dotykiem elementów pod napięciem. W praktyce oznacza to, że pokrywa listwy musi zamykać się na zatrzask lub śrubę, a sam kanał nie może mieć otworów większych niż 12,5 mm.

Kto może wykonać instalację

Wymiana pojedynczego gniazdka lub przedłużenie obwodu w obrębie mieszkania nie wymaga uprawnień, ale każda modyfikacja rozdzielnicy, zabezpieczeń lub obwodów trójfazowych już tak. Uprawnienia SEP grupa 1 (eksploatacja) i grupa 2 (dozór) są wymagane od osób wykonujących pomiary odbiorcze i wystawiających protokoły pomiarowe po zakończeniu prac.

Jakich kabli nie wolno prowadzić w listwach

Przewody odgromowe i uziemiające instalacji piorunochronnej muszą biec w wyznaczonych trasach, oddzielnie od instalacji nn. Kable światłowodowe z buforem metalowym (typuni-loose tube z warstwą aluminium) nie mogą być zginane pod kątem mniejszym niż 30 mm, bo mikropęknięcia włókna kwarcowego tłumią sygnał o 3-5 dB na każdym załamaniu.

Kiedy listwa staje się zagrożeniem

Akumulacja ciepła w zamkniętym kanale PVC powyżej 70°C uruchamia procesy termooksydacyjne w izolacji poliolefinowej kabla YDY. Po 18-24 miesiącach izolacja traci elastyczność, pęka przy zginaniu i odsłania żyły miedziane. To cichy zabójca, bo objawia się dopiero przy zwarciu lub porażeniu. Co 3 lata warto sprawdzić temperaturę listwy termometrem IR w szczycie obciążenia, np. gdy włączone są wszystkie urządzenia AGD.

Koszty i alternatywy dla listew przypodłogowych

Porównanie kosztów pozwala uniknąć iluzji oszczędności. Kucie ścian i układanie instalacji podtynkowej to nie tylko koszt materiału, ale też tynkarza, malarza i utylizacji gruzu, co w mieszkaniu 55 m² sięga 12-18 tys. zł. Listwy instalacyjne w tym samym metrażu to wydatek 1 200-2 800 zł z montażem.

Smart oświetlenie jako uzupełnienie

Bezprzewodowe systemy oświetleniowe oparte na protokole Zigbee 3.0 lub Bluetooth Mesh eliminują konieczność prowadzenia kabli sterujących. Żarówki i taśmy LED komunikują się z hubem przez fale radiowe 2,4 GHz, a zasilanie pobierają z istniejącej instalacji 230 V. To nie zastępuje listwy, ale ogranicza liczbę kabli sygnałowych, które musisz w niej ukryć.

Kiedy listwa to za mało

W pomieszczeniach o powierzchni powyżej 35 m² z 8-10 punktami oświetleniowymi kanał kablowy przypodłogowy staje się za ciasny. W takiej skali lepiej sprawdza się korytko sufitowe lub instalacja podtynkowa wykonana na etapie budowy. Listwa przypodłogowa pozostaje optymalna do biurek, stanowisk TV, łóżek z lampkami nocnymi i wysp kuchennych o obwodzie do 4 m.

Scenariusz: remont pokoju dziecięcego od A do Z

Typowe mieszkanie w bloku z wielkiej płyty, pokój 14 m², dwa okna, brak gniazdek przy ścianie zachodniej. Rodzice potrzebują 4 gniazdek 230 V przy biurku, podwójnego gniazda przy łóżku oraz punktu zasilania dla lampki nocnej. Kucie ścian odpada z powodu azbestu w tynku, a budżet zamyka się w 2 500 zł.

Krok pierwszy to wyznaczenie trasy w kształcie litery L wzdłuż dwóch ścian. Profil PVC 80×40 mm mieści 2 kable zasilające 3×2,5 mm² oraz 1 skrętkę Cat 6 do routera. Cena materiału przy obwodzie 9 m to 280 zł za listwę, 90 zł za kable, 240 zł za 4 gniazda z ramkami.

Krok drugi to montaż puszki natynkowej w narożniku pokoju, zasilanej z istniejącego obwodu oświetleniowego. Wymaga to elektryka z uprawnieniami SEP, bo modyfikujesz rozdzielnicę. Koszt usługi 320 zł, czas pracy 3 godziny. Po zakończeniu elektryk wystawia protokół pomiarowy z wynikami impedancji pętli zwarcia i rezystancji izolacji.

Krok trzeci to ułożenie kabli i zamknięcie listwy. Robisz to samodzielnie w sobotę, potrzebujesz 5 godzin i jednej pary rąk. Końcowy koszt całkowity: 1 810 zł wobec 14 000 zł za kucie ścian, tynkowanie i malowanie. Różnica 12 190 zł wystarcza na nowe meble do pokoju dziecięcego.

Checklista montażu krok po kroku

• Wyłącz napięcie i sprawdź próbnikiem każdy przewód
• Wyznacz trasę laserem, zachowaj 15-25 mm odstępu od ściany
• Dotnij profile piłką o drobnych zębach, usuń zadziory pilnikiem
• Zamocuj kanał kołkami 6×40 co 30-40 cm
• Ułóż kable zasilające, oddziel je przegrodą od sygnałowych
• Zamontuj puszki natynkowe w miejscach odgałęzień
• Zatrzaśnij pokrywę, sprawdź szczelność na całej długości
• Włącz zasilanie, zmierz napięcie miernikiem na każdym gnieździe
• Wykonaj zdjęcia trasy kabla przed założeniem mebli
• Zachowaj protokół pomiarowy od elektryka w dokumentacji mieszkania

Najczęściej zadawane pytania

Czy instalacja elektryczna w listwach przypodłogowych jest legalna?

Tak, pod warunkiem że kanał spełnia wymagania normy PN-HD 60364 dotyczące stopnia ochrony IP2X i klasy palności V-1 lub wyższej. W praktyce oznacza to stosowanie listew z certyfikatem CE i pokrywą zamykaną na zatrzask lub śrubę.

Ile kosztuje montaż listew przypodłogowych z gniazdkami?

Materiał na pokój 14 m² z 4 gniazdkami to wydatek 600-900 zł, robocizna elektryka z uprawnieniami 300-600 zł, robocizna ogólnobudowlana 400-800 zł. Łącznie 1 300-2 300 zł wobec 12-18 tys. zł za instalację podtynkową.

Jakie kable można prowadzić w listwach przypodłogowych?

Dopuszczone są przewody YDYp, YDYżo oraz skrętki ekranowane. Niedozwolone to kable odgromowe, światłowody z buforem metalowym zginane poniżej 30 mm oraz przewody grzejne instalacji ogrzewania podłogowego.

Czy listwa PVC jest bezpieczna przy kablu 2,5 mm²?

Tak, jeśli kanał nie jest wypełniony powyżej 60% przekroju. Przy prawidłowym ułożeniu temperatura wewnątrz rośnie o 8-12°C powyżej otoczenia, co mieści się w zakresie pracy izolacji PVC do 70°C.

Jak ukryć kable bez kucia ścian w starszym mieszkaniu?

Listwy przypodłogowe z kanałem to najszybsze rozwiązanie, ale alternatywą są kanały natynkowe malowane na kolor ściany, korytka przypodłogowe oraz meble z przepustami kablowymi. Każde z tych rozwiązań eliminuje konieczność ingerencji w tynk.

Czy mogę samodzielnie przedłużyć obwód w listwie?

Przedłużenie obwodu oświetleniowego lub gniazdkowego w obrębie jednego pomieszczenia, bez modyfikacji rozdzielnicy, nie wymaga uprawnień SEP. Każda zmiana w rozdzielnicy lub dodanie nowego zabezpieczenia to już praca dla elektryka z uprawnieniami grupy 1.

Listwy przypodłogowe z kanałem na kable a estetyka wnętrza?

Profile PVC w kolorze białym lub imitującym drewno mierzą 60-110 mm wysokości. Wysokie cokoły sprawdzają się w nowoczesnych aranżacjach skandynawskich, natomiast w klasycznych wnętrzach lepiej wyglądają listwy MDF malowane na kolor ściany.

Prowadzenie kabli w listwach przypodłogowych a gwarancja wynajmu?

Wynajmujący zazwyczaj akceptują montaż natynkowy, jeśli po zakończeniu umowy przywrócisz stan pierwotny. Listwy PVC odkręca się bez śladu w 30 minut, co czyni je rozwiązaniem przyjaznym najemcom.

Kiedy warto, a kiedy odpuścić

Instalacja w listwach przypodłogowych wygrywa wszędzie tam, gdzie zależy Ci na czasie, czystości i odwracalności zmian. Mieszkania na wynajem, biura, tymczasowe ekspozycje sklepowe oraz szybkie remonty pokojów to naturalne środowisko dla tego rozwiązania.

Sprawdza się słabiej w willach i apartamentach, gdzie architektura wymaga instalacji podtynkowej ze względu na detale sztukaterii i drewniane boazerie. Tam lepiej zaplanować kucie na etapie budowy i ukryć kable w tynku, niż walczyć z estetyką kanału natynkowego.

Przy obciążeniach powyżej 16 A na obwód, instalacjach trójfazowych 400 V oraz obwodach zabezpieczających (przeciwpożarowych, oddymiających) listwa odpada na rzecz trasy kablowej zgodnej z normą PN-EN 50172. Te systemy wymagają trasy wydzielonej pożarowo, co wyklucza kanały PVC.

Jeśli planujesz gruntowny remont za 3-5 lat, a dziś potrzebujesz szybkiego dostępu do gniazdek, listwy przypodłogowe stanowią pomost. Po zakończeniu remontu właściwego demontujesz je w godzinę i zyskujesz czystą ścianę bez śladu kucia. To inwestycja, która zwraca się w wygodzie, oszczędności i spokoju.

Źródła danych i norm

• PN-HD 60364:2017, Instalacje elektryczne niskiego napięcia, Polski Komitet Normalizacyjny, www.pkn.pl
• PN-EN 61386-1:2019, Systemy rur instalacyjnych do prowadzenia przewodów, Polski Komitet Normalizacyjny, www.pkn.pl
• PN-EN 60695-11-10:2014, Badanie zagrożenia ogniowego, klasyfikacja V-0, Polski Komitet Normalizacyjny, www.pkn.pl
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. 2002 nr 75 poz. 690 z późn. zm., ISAP, www.isap.sejm.gov.pl
• Separacja kabli energetycznych i sygnałowych wg EN 50174-2, Instytut Energetyki, www.ien.com.pl
