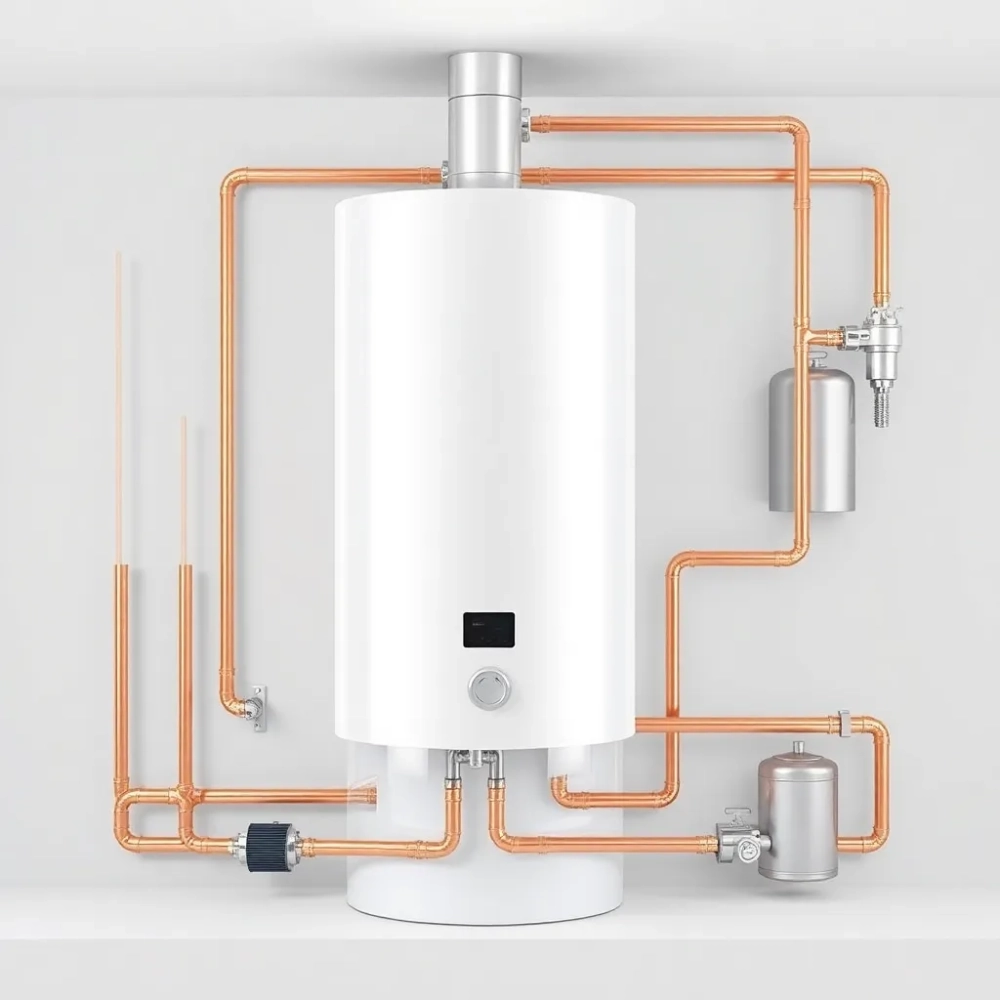

Co to jest Instalacja CWU? Wszystko co musisz wiedzieć w 2025 roku

Gdy zastanawiasz się, czym właściwie jest ta niezbędna instalacja, bez której poranek pod prysznicem byłby prawdziwym wyzwaniem, wkraczasz w świat systemów domowej dystrybucji ciepła. Często pojawiająca się fraza Instalacja CWU co to jest odnosi się do infrastruktury zaprojektowanej specjalnie do podgrzewania i dostarczania ciepłej wody użytkowej do punktów poboru w domu. To nie tylko rury, to cała maszyna działająca za kulisami naszego codziennego komfortu.

• Jak działa instalacja CWU?
• Kluczowe elementy instalacji CWU
• Rodzaje systemów CWU: pojemnościowe czy przepływowe?
• Skąd pochodzi ciepło? Popularne źródła zasilania CWU

*Oszczędności w stosunku do tradycyjnego kotła gazowego dla 4-osobowej rodziny, są jedynie szacunkowe i silnie zależą od izolacji, nawyków użytkowników oraz specyfikacji systemu.

Jak działa instalacja CWU?

Zasada działania większości systemów ciepłej wody użytkowej, choć zróżnicowana w szczegółach, opiera się na fundamentalnym procesie: pobieraniu zimnej wody z sieci wodociągowej lub studni i podnoszeniu jej temperatury do pożądanego poziomu.

W najprostszym ujęciu, zimna woda wpływa do urządzenia grzewczego lub zasobnika, gdzie energia ze źródła ciepła (np. palnika gazowego, grzałki elektrycznej, pompy ciepła) jest transferowana do wody. Po osiągnięciu nastawionej temperatury, woda jest magazynowana lub natychmiast dostępna do użycia.

Zobacz także: Schemat instalacji CO i CWU z zaworami i sprzęgłem

Systemy różnią się sposobem i momentem podgrzewania wody. W systemach pojemnościowych woda jest podgrzewana z wyprzedzeniem i gromadzona w izolowanym zbiorniku, podczas gdy systemy przepływowe aktywują grzanie w momencie odkręcenia kranu, dostarczając ciepło na żądanie.

Rozprowadzenie ciepłej wody do poszczególnych punktów poboru (umywalek, pryszniców, wanien, zlewów) odbywa się poprzez sieć rurociągów. System powinien być zaprojektowany tak, aby minimalizować straty ciepła na przesyle i zapewniać odpowiednie ciśnienie oraz przepływ w każdym punkcie.

Cyrkulacja ciepłej wody to element często spotykany w większych systemach lub tam, gdzie punkty poboru są znacznie oddalone od podgrzewacza. Specjalna pompa obiegowa przemieszcza ciepłą wodę z zasobnika do najbardziej oddalonego punktu instalacji i z powrotem, utrzymując wodę w rurach w obiegu, dzięki czemu po odkręceniu kranu ciepła woda pojawia się niemal natychmiast, eliminując długie oczekiwanie i marnowanie zimnej wody.

Zobacz także: Protokół odbioru instalacji wod-kan: cena i co zawiera

System cyrkulacji wymaga dodatkowych rur i pompy, co zwiększa koszt inwestycyjny, ale poprawia komfort użytkowania. Warto jednak pamiętać, że ciągła praca pompy cyrkulacyjnej i utrzymywanie podwyższonej temperatury w rurach generują dodatkowe zużycie energii.

Nowoczesne systemy zarządzania instalacją CWU pozwalają programować czas pracy cyrkulacji (np. tylko w godzinach porannych i wieczornych) lub włączać ją na żądanie użytkownika. To krok w stronę optymalizacji i redukcji strat energetycznych przy jednoczesnym zachowaniu wysokiego komfortu.

Temperatura ciepłej wody użytkowej jest zazwyczaj ustawiana w zakresie 45-55°C. Ustawienie jej zbyt nisko zwiększa ryzyko rozwoju bakterii Legionella, podczas gdy zbyt wysoka temperatura jest niebezpieczna (ryzyko poparzeń) i prowadzi do większych strat ciepła.

Zawór mieszający na wyjściu z zasobnika lub podgrzewacza jest kluczowym elementem bezpieczeństwa, zwłaszcza w przypadku wysokotemperaturowych źródeł ciepła. Miesza on gorącą wodę z zasobnika z zimną wodą z sieci, aby do punktów poboru docierała woda o bezpiecznej, ustawionej temperaturze.

Prawidłowe zaizolowanie rurociągów ciepłej wody, a w szczególności rurociągu cyrkulacyjnego, ma kolosalne znaczenie dla efektywności energetycznej systemu. Dobra izolacja potrafi ograniczyć straty ciepła nawet o 30-40%.

W instalacji CWU znajdują się również liczne zawory odcinające i spustowe, które umożliwiają konserwację, naprawy czy opróżnienie systemu. Bez nich wszelkie prace byłyby znacznie trudniejsze i wymagałyby odcięcia całej instalacji w budynku.

Naczyńko wzbiorcze (membranowe) to kolejny ważny komponent, kompensujący zwiększanie objętości wody pod wpływem wzrostu temperatury. Jego brak lub nieprawidłowe działanie może prowadzić do niebezpiecznego wzrostu ciśnienia w instalacji.

Pamiętam przypadek inwestora, który upierał się przy pominięciu naczynia wzbiorczego "bo to tylko niepotrzebny koszt i zajmuje miejsce". Po kilku tygodniach intensywnego użytkowania systemu, ciśnienie w instalacji wzrosło na tyle, że uruchomił się zawór bezpieczeństwa, zalewając kotłownię. Drobna oszczędność wygenerowała znacznie większe koszty napraw i frustrację.

Działanie całego systemu monitorowane jest przez układy sterowania, które mogą być proste (termostat w zasobniku) lub bardzo zaawansowane (regulatory pogodowe, integracja z systemami inteligentnego domu). Nowoczesne sterowniki optymalizują pracę źródła ciepła, pompy cyrkulacyjnej i mieszaczy, aby zapewnić komfort przy minimalnym zużyciu energii.

Regularne przeglądy i konserwacja są niezbędne dla prawidłowego i bezpiecznego działania instalacji CWU. Dotyczy to zwłaszcza zasobników, które mogą wymagać czyszczenia z kamienia i sprawdzania anody magnezowej.

Kluczowe elementy instalacji CWU

Każda instalacja CWU, niezależnie od stopnia jej złożoności, składa się z kilku fundamentalnych komponentów, bez których system po prostu nie zadziała. Ich odpowiedni dobór, jakość i prawidłowy montaż decydują o efektywności, trwałości i bezpieczeństwie całego rozwiązania.

Pierwszym i najważniejszym elementem jest źródło ciepła, czyli urządzenie odpowiedzialne za podgrzanie wody. Może to być zintegrowana grzałka elektryczna, wężownica podłączona do kotła CO (gazowego, olejowego, na paliwo stałe), wężownica z pompy ciepła, kolektory słoneczne czy przepływowy podgrzewacz gazowy lub elektryczny.

Drugi kluczowy element to zbiornik akumulacyjny, powszechnie zwany zasobnikiem CWU (w systemach pojemnościowych). Jego głównym zadaniem jest magazynowanie podgrzanej wody, co pozwala na pobór dużych ilości ciepłej wody w krótkim czasie, np. podczas korzystania z dwóch pryszniców jednocześnie.

Zasobniki CWU są dostępne w bardzo szerokiej gamie pojemności, od kilkudziesięciu do nawet kilkuset czy ponad tysiąca litrów dla większych obiektów lub zastosowań komercyjnych. Typowa pojemność dla 4-osobowej rodziny w domu jednorodzinnym to zazwyczaj 120-200 litrów.

Izolacja termiczna zasobnika jest niezwykle ważna, aby zminimalizować straty ciepła podczas przechowywania. Nowoczesne zasobniki mają zazwyczaj izolację z pianki poliuretanowej o grubości kilku centymetrów, co pozwala utrzymać temperaturę wody przez wiele godzin przy minimalnym ubytku.

Anoda magnezowa lub tytanowa to element ochronny montowany w zasobnikach stalowych emaliowanych, zapobiegający korozji zbiornika. Magnez jest "poświęcany", ulegając korozji zamiast stali, dlatego anody magnezowe wymagają okresowej wymiany, zazwyczaj co 1-3 lata, w zależności od jakości wody.

Rurociągi to "żyły" całego systemu, transportujące zimną i ciepłą wodę. Najczęściej stosowane materiały to miedź (trwała, ale droga i wymagająca umiejętności spawalniczych), rury wielowarstwowe (PEX/Al/PEX – elastyczne, łatwe w montażu, odporne na korozję) lub rury z tworzyw sztucznych (PP-R).

Średnice rur dobiera się w zależności od oczekiwanego przepływu i długości instalacji, aby zapewnić odpowiednie ciśnienie i uniknąć nadmiernych oporów hydraulicznych. Zazwyczaj stosuje się średnice od 16 mm do 32 mm w zależności od sekcji i ilości punktów poboru.

Armatura to wszelkie zawory (kulowe, zwrotne, bezpieczeństwa), złączki, kolana, trójniki i redukcje, które umożliwiają połączenie rur, sterowanie przepływem i zapewnienie bezpieczeństwa systemu.

Zawór bezpieczeństwa jest absolutnie krytycznym elementem. Zapobiega on niebezpiecznemu wzrostowi ciśnienia w instalacji powyżej dopuszczalnego limitu, otwierając się i upuszczając nadmiar wody. Jego brak lub zablokowanie to proszenie się o kłopoty.

Punkt poboru ciepłej wody to ostateczne miejsce jej przeznaczenia – bateria prysznicowa, umywalkowa, wannowa, kuchenna. Ich wybór wpływa na komfort i estetykę łazienki czy kuchni, ale także na zużycie wody i energii (np. baterie termostatyczne, jednouchwytowe, dwuuchwytowe).

Pompa cyrkulacyjna, jeśli jest elementem systemu, odpowiada za utrzymanie obiegu ciepłej wody w rurach, minimalizując czas oczekiwania na nią. Pobiera ciepłą wodę z zasobnika i tłoczy ją z powrotem przez rurociąg cyrkulacyjny.

Izolacja rurociągów jest często niedocenianym, a jednak kluczowym elementem efektywnej instalacji CWU. Obejmuje ona zarówno rury transportujące ciepłą wodę, jak i, co równie ważne, rury cyrkulacji. Pianka poliuretanowa lub otuliny z wełny mineralnej czy kauczuku syntetycznego o odpowiedniej grubości (np. 9-13 mm) to standard.

Elementy sterujące, takie jak termostaty w zasobniku, programatory czasowe dla pompy cyrkulacyjnej czy zawory mieszające termostatyczne, pozwalają precyzyjnie zarządzać pracą systemu i utrzymywać optymalne parametry pracy, oszczędzając energię.

Spotkałem się z sytuacją, gdzie instalator zapomniał założyć zaworu zwrotnego na rurociągu zasilającym zasobnik z sieci wodociągowej. Efekt? Ciepła woda z zasobnika cofała się do sieci, powodując olbrzymie straty ciepła i "podgrzewając" wodę dla sąsiadów. To pokazuje, jak pozornie drobny element może mieć kolosalne znaczenie.

Rodzaje systemów CWU: pojemnościowe czy przepływowe?

Decydując się na budowę lub modernizację instalacji CWU, stajemy przed kluczowym wyborem między dwoma głównymi koncepcjami dostarczania ciepłej wody: systemem pojemnościowym (akumulacyjnym) a systemem przepływowym (instantaneous).

Każdy z tych systemów ma swoje wyraźne zalety i wady, które sprawiają, że jeden jest bardziej odpowiedni w pewnych sytuacjach, a drugi w innych. Wybór powinien być podyktowany indywidualnymi potrzebami, stylem życia mieszkańców, liczbą punktów poboru oraz możliwościami technicznymi i ekonomicznymi.

System pojemnościowy, jak sama nazwa wskazuje, opiera się na magazynowaniu podgrzanej wody w zbiorniku akumulacyjnym (zasobniku). Woda jest podgrzewana z wyprzedzeniem, najczęściej cyklicznie (np. w nocy przy tańszej taryfie energetycznej, lub na bieżąco w ciągu dnia przez kocioł czy pompę ciepła).

Główną zaletą systemów pojemnościowych jest możliwość natychmiastowego pobrania dużej ilości ciepłej wody. Kiedy odkręcasz kran, ciepła woda płynie od razu (lub po chwili, jeśli nie ma cyrkulacji) z zasobnika, a jej temperatura i ciśnienie są stabilne, niezależnie od liczby jednocześnie używanych kranów (w granicach możliwości instalacji).

Jest to rozwiązanie idealne dla rodzin, gdzie często zdarza się, że kilku domowników korzysta z ciepłej wody w krótkim odstępie czasu, np. rano przygotowując się do wyjścia. Pozwala komfortowo korzystać z dwóch łazienek jednocześnie bez obaw o "zimny prysznic".

Wady systemów pojemnościowych to przede wszystkim straty ciepła spowodowane magazynowaniem wody w zasobniku, nawet jeśli jest dobrze izolowany. To tzw. straty postojowe, które generują ciągłe zużycie energii na utrzymanie temperatury wody w zbiorniku.

Zasobnik CWU zajmuje również miejsce, co może być problemem w małych kotłowniach lub pomieszczeniach gospodarczych. Większa pojemność oznacza większe gabaryty, a dla 4-osobowej rodziny optymalny zbiornik 150-200 litrów nie jest małym elementem instalacji.

System przepływowy działa inaczej. Woda jest podgrzewana w momencie jej przepływu przez urządzenie – czyli wtedy, gdy odkręcisz kran. Nie ma magazynowania ciepłej wody. Grzałka elektryczna (w przypadku podgrzewacza elektrycznego) lub palnik gazowy (w podgrzewaczu gazowym) uruchamia się tylko wtedy, gdy woda zaczyna płynąć.

Największą zaletą systemów przepływowych są minimalne straty postojowe, ponieważ woda nie jest magazynowana w podwyższonej temperaturze. Energia jest zużywana tylko w momencie faktycznego poboru ciepłej wody.

Urządzenia przepływowe, zwłaszcza elektryczne, są zazwyczaj znacznie mniejsze od zasobników, co oszczędza miejsce. Niektóre modele elektryczne mogą być montowane punktowo, bezpośrednio przy zlewie czy umywalce.

Jednak systemy przepływowe mają też istotne ograniczenia. Ich wydajność (zdolność do podgrzania określonej ilości wody o daną liczbę stopni w jednostce czasu) jest skończona. Oznacza to, że odkręcenie dwóch kranów jednocześnie może spowodować spadek temperatury dostarczanej wody, a nawet przerwanie jej grzania, jeśli przepływ przekroczy możliwości urządzenia.

Elektryczne podgrzewacze przepływowe o mocy wystarczającej do zasilenia prysznica (np. 18-24 kW) wymagają bardzo silnych przyłączy elektrycznych (przewody o dużej średnicy, często zasilanie trójfazowe) i generują wysokie koszty eksploatacji w momencie poboru, ponieważ grzałki działają z pełną mocą.

Gazowe podgrzewacze przepływowe (tzw. junkersy) są popularne, ale również mają ograniczoną wydajność. Starsze modele charakteryzowały się niestabilną temperaturą wody, choć nowsze urządzenia z modulowaną mocą grzewczą radzą sobie z tym lepiej. Nadal jednak obsługa wielu punktów poboru naraz może stanowić wyzwanie.

W kontekście domów jednorodzinnych z więcej niż jedną łazienką, systemy pojemnościowe zazwyczaj oferują nieporównywalnie wyższy komfort użytkowania ze względu na stabilną dostępność ciepłej wody. System przepływowy, zwłaszcza o mniejszej mocy, może być dobrym rozwiązaniem w mieszkaniach z jednym punktem poboru ciepłej wody lub do zasilania pojedynczego punktu w większej instalacji (np. dodatkowy kran w garażu).

Można by pomyśleć: "no przecież mniejsza strata to lepsza opcja, bierzemy przepływowy!". Ale życie pokazuje, że komfort i stabilność dostępu do gorącej wody, zwłaszcza rano, jest dla wielu rodzin bezcenne. Oczekiwanie kilku minut na ciepłą wodę czy jej brak podczas, gdy druga osoba bierze prysznic, szybko weryfikuje teorię o "zerowych stratach postojowych".

Istnieją również rozwiązania hybrydowe, np. małe, punktowe podgrzewacze przepływowe elektryczne montowane przy umywalkach oddalonych od głównego źródła ciepła, aby uniknąć długiego oczekiwania na wodę z centralnego zasobnika. To swoisty "kompromis na cyrkulację", choć małe podgrzewacze zużywają dużo prądu.

Ostateczny wybór powinien być poprzedzony szczegółową analizą zapotrzebowania na ciepłą wodę w gospodarstwie domowym – ile osób, ile łazienek, czy zdarzają się równoczesne pobory. Dopiero wtedy można dobrać system o odpowiedniej mocy lub pojemności.

Skąd pochodzi ciepło? Popularne źródła zasilania CWU

Aby podgrzać wodę do celów użytkowych, potrzebujemy źródła energii. Na przestrzeni lat, a zwłaszcza w obliczu rosnących cen energii i świadomości ekologicznej, katalog dostępnych opcji znacząco się rozszerzył. Dziś inwestorzy mają do wyboru szeroki wachlarz technologii, od tradycyjnych po zaawansowane systemy wykorzystujące odnawialne źródła energii.

Tradycyjnym i wciąż bardzo popularnym źródłem ciepła dla CWU, zwłaszcza w domach jednorodzinnych zasilanych gazem ziemnym, jest kocioł gazowy. Nowoczesne kotły kondensacyjne osiągają bardzo wysoką sprawność, efektywnie wykorzystując energię ze spalania gazu. Mogą podgrzewać wodę bezpośrednio w trybie przepływowym lub, znacznie częściej, poprzez wężownicę w zewnętrznym zasobniku CWU.

Koszty zakupu kotła gazowego wahają się zazwyczaj od 4000 do 15000 zł w zależności od mocy i funkcjonalności. Eksploatacja zależy w dużej mierze od ceny gazu, która bywa niestabilna, oraz od izolacji termicznej budynku i zasobnika.

Pompy ciepła do CWU to dynamicznie zyskujące na popularności rozwiązanie, zwłaszcza w kontekście transformacji energetycznej i dążenia do niezależności od paliw kopalnych. Mogą to być dedykowane pompy ciepła tylko do CWU (powietrzne) lub większe pompy ciepła do CO/CWU (powietrzne, gruntowe).

Pompa ciepła nie generuje ciepła w sposób tradycyjny, lecz "przepompowuje" je z otoczenia (powietrza, gruntu, wody) do wody w zasobniku. Do jej działania potrzebna jest energia elektryczna, ale w idealnych warunkach, z 1 kWh prądu potrafi wytworzyć 3-5 kWh ciepła (współczynnik COP - Coefficient of Performance).

Koszty zakupu pompy ciepła do CWU są wyższe niż kotła gazowego (od 7000 do 15000 zł za jednostkę typu monoblock powietrze-woda dedykowaną tylko do CWU), ale koszty eksploatacji mogą być znacznie niższe, zwłaszcza przy zastosowaniu instalacji fotowoltaicznej generującej prąd na potrzeby pompy.

Gruntowe pompy ciepła do CO/CWU wymagają znacznie wyższych inwestycji początkowych (wiercenia otworów lub układania kolektorów gruntowych), ale oferują stabilniejszą i wyższą sprawność przez cały rok, ponieważ temperatura gruntu jest bardziej stabilna niż powietrza.

Instalacje solarne termiczne to kolejne źródło OZE wykorzystywane do podgrzewania wody użytkowej. Składają się z kolektorów słonecznych montowanych na dachu (płaskie lub próżniowe) oraz specjalnego zasobnika CWU z dwiema wężownicami (jedna od kolektorów, druga od drugiego źródła ciepła, np. kotła).

System solarny może pokrywać znaczną część (np. 50-70%) rocznego zapotrzebowania na ciepłą wodę, głównie w okresie od wiosny do jesieni. W zimie, gdy nasłonecznienie jest małe, system wymaga wsparcia ze strony drugiego źródła ciepła. Koszt kompletnej instalacji solarnej dla 4-osobowej rodziny to około 10000-20000 zł.

Podgrzewacze elektryczne (pojemnościowe lub przepływowe) to rozwiązanie proste w montażu i relatywnie tanie w zakupie. Jednak koszty eksploatacji są zazwyczaj najwyższe spośród wszystkich opcji, ze względu na wysoką cenę energii elektrycznej i bezpośrednią konwersję energii na ciepło (sprawność bliska 100%, ale brak "darmowej" energii z otoczenia jak w pompie ciepła).

Są dobrym rozwiązaniem tam, gdzie brak dostępu do gazu, a zapotrzebowanie na ciepłą wodę jest niewielkie lub nieregularne, np. w domkach letniskowych, pomieszczeniach gospodarczych, jako rozwiązanie tymczasowe lub awaryjne.

Kotły na paliwa stałe (drewno, węgiel, pelet) również mogą służyć do podgrzewania CWU, zazwyczaj poprzez wężownicę w zasobniku. Jest to opcja popularna w regionach, gdzie paliwa stałe są łatwo dostępne i tanie, ale wymaga regularnej obsługi (palenie, czyszczenie) i generuje emisję spalin.

Współczesne kotły na pelet z podajnikiem są bardziej zautomatyzowane i ekologiczne niż tradycyjne kotły na węgiel, oferując komfort zbliżony do systemów gazowych, choć nadal wymagają miejsca na opał i regularnego czyszczenia.

Spotykałem się z domami, gdzie zastosowano bardzo niekonwencjonalne połączenia – np. kocioł na drewno jako główne źródło ciepła, wspierany przez kolektory słoneczne w lecie, a na wypadek awarii lub urlopu właściciela, mały podgrzewacz elektryczny. To pokazuje, jak elastycznie można projektować systemy.

Bardzo modne stało się obecnie połączenie pompy ciepła do CO/CWU z instalacją fotowoltaiczną. Fotowoltaika generuje prąd, który zasila pompę ciepła, a pompa ciepła ogrzewa dom i wodę. To system dążący do samowystarczalności energetycznej, ale wymagający znacznej inwestycji początkowej.

Odzysk ciepła z szarej wody (np. z prysznica) to zaawansowane rozwiązanie, które pozwala częściowo podgrzać zimną wodę wpływającą do podgrzewacza. Choć wciąż mało popularne w domach jednorodzinnych, może przynieść dodatkowe oszczędności energii.

Wybór źródła ciepła powinien być integralną częścią projektowania całej instalacji grzewczej i CWU, uwzględniając zapotrzebowanie, dostępność mediów (gaz, prąd), koszty inwestycyjne i eksploatacyjne, wymagane nakłady pracy na obsługę oraz aspekty ekologiczne i regulacyjne.

Pamiętajmy, że inwestycja w efektywne źródło ciepła do CWU często zwraca się w postaci niższych rachunków za energię, a dodatkowo wpływa pozytywnie na komfort życia domowników i wartość nieruchomości. Nie warto na tym oszczędzać, patrząc tylko na cenę zakupu urządzenia, ale na całościowe koszty użytkowania przez wiele lat.
