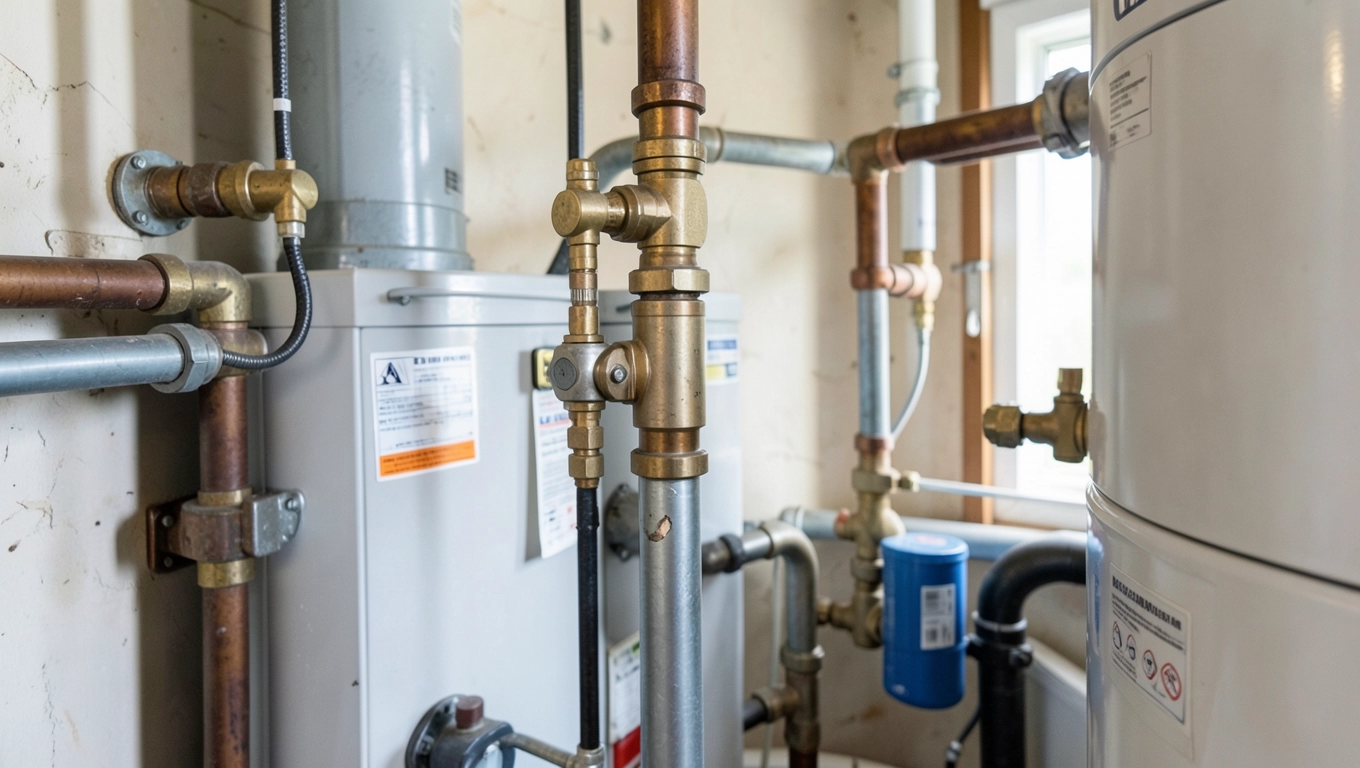

Instalacja CO i CWU co to znaczy i jak działa w domu

Suchy kran po otwarciu, sypialnia grzana jak piekarnik, a łazienka wychłodzona te objawy niemal zawsze zdradzają ten sam problem: instalacja CO i CWU działa na pół gwizdka albo po prostu nie pasuje do domu, w którym ją zamontowano. Zrozumienie, czym właściwie jest centralne ogrzewanie i ciepła woda użytkowa, jak oba obiegi się ze sobą łączą i od czego zależy ich efektywność, pozwala świadomie dobrać źródło ciepła, moc grzewczą i pojemność zasobnika. W tym tekście rozkładam oba systemy na czynniki pierwsze, pokazuję realne koszty w PLN i podpowiadam, kiedy pompę ciepła postawić obok kotła pelletowego, a kiedy wystarczy sprzęgło hydrauliczne.

• Instalacja CWU co to jest i jak podgrzewa wodę
• Instalacja CO co to znaczy i z czego się składa
• Schemat instalacji CO i CWU z pompą ciepła
• Dobór źródła ciepła do instalacji CO i CWU
• Koszt instalacji CO i CWU oraz dostępne dotacje
• Najczęstsze błędy przy montażu instalacji CO i CWU
• Eksploatacja i serwis instalacji CO i CWU
• Modernizacja zamiast rewolucji kiedy wymiana fragmentów ma sens
• Checklist co sprawdzić przed montażem instalacji CO i CWU

Instalacja CWU co to jest i jak podgrzewa wodę

CWU, czyli ciepła woda użytkowa, to po prostu woda z kranu, prysznica czy wanny podgrzana do temperatury 38-60°C. Instalacja CWU składa się z trzech zasadniczych bloków: źródła ciepła (kocioł, podgrzewacz przepływowy, pompa ciepła), zasobnika albo wymiennika, w którym woda osiąga właściwą temperaturę, oraz obiegu rozprowadzającego ją do punktów poboru.

Przepływowy podgrzewacz działa na zasadzie natychmiastowego podgrzewania strumienia wody w wymienniku wystarczy odkręcić kran i w ciągu 2-5 sekund płynie gorąca woda, ale przy dwóch odbiornikach jednocześnie moc grzewcza rozkłada się na oba i komfort spada. Bojler, czyli zasobnik pojemnościowy, magazynuje od 100 do 300 litrów ciepłej wody podgrzanej wcześniej, dzięki czemu kilku domowników może korzystać z niej niemal bez ograniczeń.

W domach jednorodzinnych najczęściej spotyka się rozwiązanie z zasobnikiem 200 l współpracującym z kotłem dwufunkcyjnym albo pompą ciepła typu monoblok. Cyrkulacja CWU dodatkowa pompa i pętla rur wracająca do kotła likwiduje to irytujące czekanie na ciepłą wodę rano, szczególnie w domach z łazienką oddaloną o ponad 6 m od kotłowni.

Przy projektowaniu obiegu CWU obowiązuje norma PN-92/B-01706, która m.in. wymaga montażu zaworu bezpieczeństwa na zasobniku (najczęściej 6 bar) oraz zaworu zwrotnego antyskażeniowego na dopływie zimnej wody. Pominięcie tych elementów grozi nie tylko awarią, ale i utratą gwarancji urządzenia, a w skrajnych przypadkach zalaniem kotłowni przy rozszczelnieniu wymiennika.

Dla czteroosobowej rodziny w domu 120 m² minimalne zapotrzebowanie na CWU to około 200 l/dobę przy temperaturze 55°C, co przekłada się na zasobnik o pojemności 200-250 l. Zbyt mały bojler wymusza cykliczne podgrzewanie, co zjada prąd lub gaz, a zbyt duży niepotrzebnie traci ciepło przez postojowe straty wynoszące zwykle 2-3 kWh na dobę.

Instalacja CO co to znaczy i z czego się składa

CO, czyli centralne ogrzewanie, to obieg, w którym woda o temperaturze 35-75°C płynie rurami do grzejników albo pętli ogrzewania podłogowego i oddaje ciepło do poszczególnych pomieszczeń. Schemat instalacji CO obejmuje źródło ciepła, pompę obiegową, rozdzielacz, zawory regulacyjne, grzejniki oraz układ zabezpieczeń naczynie wzbiorcze, zawór bezpieczeństwa i odpowietrzniki.

W starszych domach wciąż funkcjonują instalacje grawitacyjne (bez pompy), w których obieg wody wymusza różnica gęstości gorącej i zimnej wody. Działają cicho i nie potrzebują prądu, ale reagują powoli, są wrażliwe na zbyt duże opory hydrauliczne i nie współpracują dobrze z nowoczesnymi kotłami kondensacyjnymi, które wymagają minimalnego przepływu przez wymiennik.

Dominujące dziś instalacje pompowe wykorzystują pompę elektroniczną klasy A (pobór 5-45 W zamiast dawniejszych 100-200 W) i zawory termostatyczne przy grzejnikach. Zawór termostatyczny ogranicza przepływ, gdy w pokoju robi się ciepło to prosty, a zarazem najskuteczniejszy sposób regulacji, bo ogranicza straty ciepła tam, gdzie go nie potrzebujesz.

W domach energooszczędnych z wentylacją mechaniczną z rekuperacją lepiej sprawdza się ogrzewanie podłogowe niskotemperaturowe (35/28°C) niż tradycyjne grzejniki. Dlaczego? Niższa temperatura czynnika oznacza mniejsze straty kominowe w kotle kondensacyjnym albo lepszy współczynnik SCOP pompy ciepła każde 5°C mniej na zasilaniu przekłada się na 8-12% oszczędności w skali roku.

Źle zaizolowana instalacja CO traci nawet 20% ciepła zanim woda dotrze do grzejnika, szczególnie w nieogrzewanej piwnicy. Otulina z pianki poliuretanowej o grubości minimum 20 mm na rurach zasilających to absolutne minimum bez niej kotłownia pracuje na pełnych obrotach, a rachunek za gaz albo prąd rośnie o kilkaset złotych rocznie.

Schemat instalacji CO i CWU z pompą ciepła

Pompa ciepła powietrze-woda albo gruntowa staje się coraz popularniejszym centrum domowej kotłowni, bo jednocześnie obsługuje CO i CWU. Schemat typowej instalacji obejmuje jednostkę zewnętrzną (albo wymiennik gruntowy), sprzęgło hydrauliczne, zasobnik CWU z wężownicą, bufor CO o pojemności 200-500 l oraz rozdzielacz sterujący obiegi grzejnikowe i podłogowe.

Sprzęgło hydrauliczne, nazywane też sprzęgłem kotłowym, rozdziela hydraulicznie obieg pompy ciepła od reszty instalacji. Bez niego przy jednoczesnym otwarciu zaworów termostatycznych w wielu pokojach przepływ przez parownik spada poniżej minimum, co skutkuje cyklowaniem sprężarki i szybkim zużywaniem się urządzenia. Sprzęgło utrzymuje stałe natężenie przepływu po stronie źródła, dając reszcie systemu pełną swobodę regulacji.

W domu 120 m² z wentylacją mechaniczną i ogrzewaniem podłogowym pompa ciepła powietrze-woda o mocy 6-9 kW pokrywa zapotrzebowanie na ciepło przy temperaturze zewnętrznej do około -10°C, a poniżej tej granicy wspomaga ją grzałka elektryczna w buforze (3-6 kW). Współczynnik SCOP w naszych warunkach klimatycznych sięga 3,2-4,2, co oznacza, że z 1 kWh prądu uzyskujesz 3,2-4,2 kWh ciepła.

Po stronie CWU ta sama pompa ciepła podgrzewa wodę w zasobniku 200-300 l do 45-55°C, a w okresie letnim tryb chłodzenia aktywnego pozwala używać jej jako klimatyzacji bez dodatkowej jednostki wewnętrznej. Jedyny warunek temperatura zasilania CWU nie powinna przekraczać 60°C, bo powyżej tej wartości na wężownicy osiada kamień, zwłaszcza przy twardości wody powyżej 17°dH.

Dobór źródła ciepła do instalacji CO i CWU

Źródło ciepła to serce całej instalacji od jego wyboru zależą koszty eksploatacji, komfort i wpływ na środowisko. W polskich warunkach klimatycznych najczęściej porównuje się pięć rozwiązań: pompę ciepła, kocioł gazowy kondensacyjny, kocioł na pellet, kocioł węglowy (retortowy albo automatyczny) oraz kocioł olejowy lub na prąd.

Pompa ciepła wygrywa pod względem komfortu i automatyzacji, ale wymaga dobrej izolacji budynku przy zapotrzebowaniu powyżej 100 kWh/m²/rok jej praca staje się nieopłacalna, bo sprężarka pracuje niemal bez przerwy. Kocioł gazowy pozostaje bezpiecznym, uniwersalnym wyborem, szczególnie tam, gdzie jest dostęp do sieci gazowej i nie planujesz wymiany instalacji na podłogową.

Pellet sprawdza się w budynkach poza siecią gazową, ale jego cena podlega wahaniom sezonowym w szczycie zimy tona pelletu klasy A1 potrafi kosztować 1 100-1 300 PLN. Kocioł węglowy retortowy nadal ma sens w starym domu z kominem murowanym, którego koszt przebudowy przekracza 30 000 PLN, ale w nowym budownictwie lepiej go unikać ze względu na uchwały antysmogowe obowiązujące w większości województw.

Koszt instalacji CO i CWU oraz dostępne dotacje

Realny koszt instalacji CO i CWU zależy od kubatury budynku, wybranego źródła ciepła i zakresu prac. W domu 120 m² nowy układ z kotłem gazowym kondensacyjnym, grzejnikami, zasobnikiem CWU 200 l i automatyką kosztuje orientacyjnie 35 000-55 000 PLN. Pompa ciepła z buforem i zasobnikiem to wydatek rzędu 90 000-130 000 PLN, ale eksploatacja spada o 30-40% rocznie.

Dotacje znacząco obniżają próg wejścia. Program Czyste Powietrze (priorytetowy, poziom najwyższy do 79 000 PLN dofinansowania) pokrywa w przypadku domu 120 m² nawet 55-70% kosztów kwalifikowanych przy pompie ciepła, a ulga termomodernizacyjna pozwala dodatkowo odliczyć do 53 000 PLN od podatku PIT w ciągu 6 lat, niezależnie od dotacji.

Program Moje Ciepło dopłaca do 21 000 PLN (albo 30 000 PLN z instalacją fotowoltaiczną) do samej pompy ciepła, co czyni ją konkurencyjną wobec kotła na pellet nawet bez termomodernizacji. Wniosek składa się elektronicznie przez portal gov.pl, a wypłata następuje po zakończeniu montażu i podpisaniu protokołu odbioru szczegóły dostępne na czystepowietrze.gov.pl oraz mos.gov.pl.

Wniosek o dotację składaj przed podpisaniem umowy z wykonawcą, a fakturę za urządzenie opisz zgodnie z wytycznymi programu (model, moc, klasa energetyczna). Błąd w opisie pozycji potrafi wstrzymać wypłatę o 4-8 tygodni, a w skrajnych przypadkach odrzucić cały wniosek.

Najczęstsze błędy przy montażu instalacji CO i CWU

Niedobrana moc źródła ciepła to pierwszy i najdroższy błąd, z którym spotykam się przy odbiorach domów. Zbyt słaby kocioł albo pompa ciepła bez wsparcia grzałki nie dogrzeje budynku przy mrozie -18°C, a zbyt mocne urządzenie cykluje po 5-10 minutach i zużywa się w ciągu 3-4 sezonów. Zapotrzebowanie orientacyjne wylicza się ze wzoru:

Q [W] = V × ΔT × 0,34, gdzie V to kubatura ogrzewanych pomieszczeń w metrach sześciennych, ΔT to różnica temperatury wewnętrznej i projektowej zewnętrznej (najczęściej 20°C, (-20°C) = 40°C), a 0,34 to współczynnik uwzględniający ciepło właściwe powietrza.

Dla domu 120 m² o wysokości 2,7 m, czyli V = 324 m³, przy ΔT = 40°C wychodzi około 4,4 kW. To wynik surowy, nie uwzględnia wentylacji, mostków i przenikania dlatego do obliczeń cieplnych projektant stosuje metodę szczegółową zgodną z PN-EN 12831. W praktyce w domu energooszczędnym to 4-6 kW, w starszym budynku bez ocieplenia 10-14 kW.

Drugi klasyk to brak regulacji hydraulicznej. Bez nastawienia zaworów termostatycznych i regulacji równoważącej na rozdzielaczu najbliższe grzejniki grzeją mocno, a te oddalone ledwo ciepłe. Efekt: domownik zakręca te gorące, zawory się otwierają, pompa hałasuje, a system puka w rurach. Montaż równoważących zaworów podpionkowych i ustawienie nastaw fabrycznych kosztuje 1 500-3 500 PLN, a oszczędność na rachunku sięga 12-18% rocznie.

Kolejny problem źle prowadzone rury, bez zachowania spadków 0,3-0,5% w obiegach grawitacyjnych albo bez kompensacji wydłużeń cieplnych w instalacjach pompowych. Rura wychłodzona przez zimną ścianę w nieogrzewanym garażu bez izolacji potrafi skondensować parę wodną, pojawić się korozja i w ciągu 8-10 lat zacząć przeciekać. Każde 10 m niezaizolowanej rury DN20 to strata rzędu 60-80 W przy ΔT = 40°C niby nic, w skali roku to 130-180 kWh.

Brak odpowietrzników automatycznych na najwyższych punktach instalacji oraz brak odmulaczy na powrocie przed kotłem skutkują zapowietrzeniem grzejników (górna część zimna, dolna ciepła) i korozją aluminium w wymienniku. Odpowietrznik kosztuje 35-80 PLN, a jego brak potrafi zatrzymać całą instalację w najmroźniejszy poranek.

Eksploatacja i serwis instalacji CO i CWU

Prawidłowo uruchomiona i ustawiona instalacja potrzebuje przeglądu raz w roku przed sezonem grzewczym. Hydraulik sprawdza wtedy ciśnienie w naczyniu wzbiorczym (zwykle 1,0-1,5 bar przy braku wody), stan zaworów bezpieczeństwa, szczelność połączeń i jakość wody kotłowej. Twardość wody powyżej 17°dH wymaga zamontowania stacji zmiękczającej albo inhibitora korozji, bo inaczej kamień w wymienniku rośnie o 1-2 mm rocznie.

Ustawienie temperatury zasilania zależy od krzywej grzewczej dla ogrzewania podłogowego optymalna temperatura zasilania to 30-40°C przy temperaturze zewnętrznej 0°C, rosnąc do 45-50°C przy -15°C. Grzejniki ścienne potrzebują wyższych wartości: 50-60°C przy 0°C i 65-75°C przy -15°C. Automatyka pogodowa robi to bez Twojej ingerencji, pod warunkiem, że czujnik temperatury zewnętrznej zamontowano na ścianie północnej, 1,5 m nad gruntem, z dala od okien i nasłonecznienia.

Cyrkulację CWU włączaj programatorem czasowym na dwie sesje dziennie po 15 minut wystarczy rano i wieczorem. Pompa cyrkulacyjna o mocy 25-40 W przez stałe działanie podnosi rachunek o 80-120 PLN rocznie, a krótkie sesje utrzymują temperaturę w obiegu bez strat energii.

Odkamienianie zasobnika CWU co 2-3 lata przedłuża żywotność anody magnezowej i samej wężownicy. W domach z twardą wodą (pow. 20°dH) warto czyścić wymiennik kwasem cytrynowym albo preparatem dedykowanym praca zajmuje 2 godziny, a osad 3 mm grubości na wężownicy obniża sprawność podgrzewania o 15-20%, co w skali roku kosztuje 400-600 PLN więcej na prądzie lub gazie.

Modernizacja zamiast rewolucji kiedy wymiana fragmentów ma sens

Stara instalacja grawitacyjna z kotłem węglowym nie musi oznaczać natychmiastowej rewolucji. Wymiana samego kotła na kondensacyjny gazowy, zachowanie istniejących rur i grzejników, a jednoczesne dodanie pompy obiegowej i automatyki pogodowej obniża koszt eksploatacji o 25-35% przy wydatku 18 000-28 000 PLN to trzykrotnie mniej niż budowa instalacji od zera.

Wymiana rur miedzianych lub stalowych na wielowarstwowe PEX-Al-PEX ma sens tylko wtedy, gdy planujesz remont ścian i podłóg. Każdy metr rury wychodzącej ze ściany generuje koszt tynkowania i malowania, więc wymianę rur najlepiej łączyć z generalnym remontem łazienki albo kuchni. W domach z ogrzewaniem podłogowym modernizacja polega najczęściej na wymianie rozdzielacza i pompy koszt 4 000-7 000 PLN.

Checklist co sprawdzić przed montażem instalacji CO i CWU

• Projekt cieplny z obliczeniami wg PN-EN 12831, zapotrzebowaniem na moc i kubaturą zasobnika CWU.
• Dobór źródła ciepła z uwzględnieniem temperatury projektowej -20°C (dla większości regionów Polski) i mocy przy ΔT = 50°C dla grzejników albo ΔT = 30°C dla podłogówki.
• Montaż sprzęgła hydraulicznego i naczynia wzbiorczego o pojemności dobranej do objętości wody w instalacji (minimum 5% objętości).
• Izolacja rur DN15-DN25 otuliną 20-30 mm w pomieszczeniach nieogrzewanych, a DN32 i większych 30-40 mm.
• Zawory bezpieczeństwa 3 bar na obiegu CO i 6 bar na zasobniku CWU, z odprowadzeniem do kanalizacji.
• Odpowietrzniki automatyczne na końcówkach pionów i grzejników, odmulacz na powrocie przed kotłem.
• Regulacja hydrauliczna rozdzielacza z raportem nastaw dla każdego obiegu.
• Protokół uruchomienia z pomiarem ciśnienia, próbą szczelności i ustawieniami automatyki pogodowej.

Świadomy wybór źródła ciepła, właściwe dobranie mocy i zasobnika CWU oraz eliminacja dziesięciu opisanych wyżej błędów montażowych pozwala obniżyć rachunek ogrzewania o 30-50% w stosunku do instalacji źle zaprojektowanej. W domu 120 m² to oszczędność rzędu 3 000-6 000 PLN rocznie kwota, która w ciągu 8-12 sezonów zwraca różnicę między instalacją poprawną a prowizoryczną.

Zamów bezpłatny audyt instalacji CO i CWU specjalista przyjedzie, zmierzy parametry istniejącego systemu i zaproponuje rozwiązanie dobrane do Twojego domu, nie do oferty producenta. W ciągu jednej wizyty dowiesz się, czy modernizacja ma sens teraz, czy lepiej poczekać sezon.

Źródła danych i podstawy prawne: PN-EN 12831 (obliczanie zapotrzebowania na ciepło), PN-92/B-01706 (instalacje wodociągowe), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych budynków, programy dotacyjne Czyste Powietrze i Moje Ciepło (czystepowietrze.gov.pl, mos.gov.pl), ustawa o termomodernizacji (ulga PIT), normy emisji Ekoprojekt dla kotłów (Dz. Urz. UE L 315/2015).
