Kompletny Opis Techniczny Instalacji Fotowoltaicznej na Rok 2025

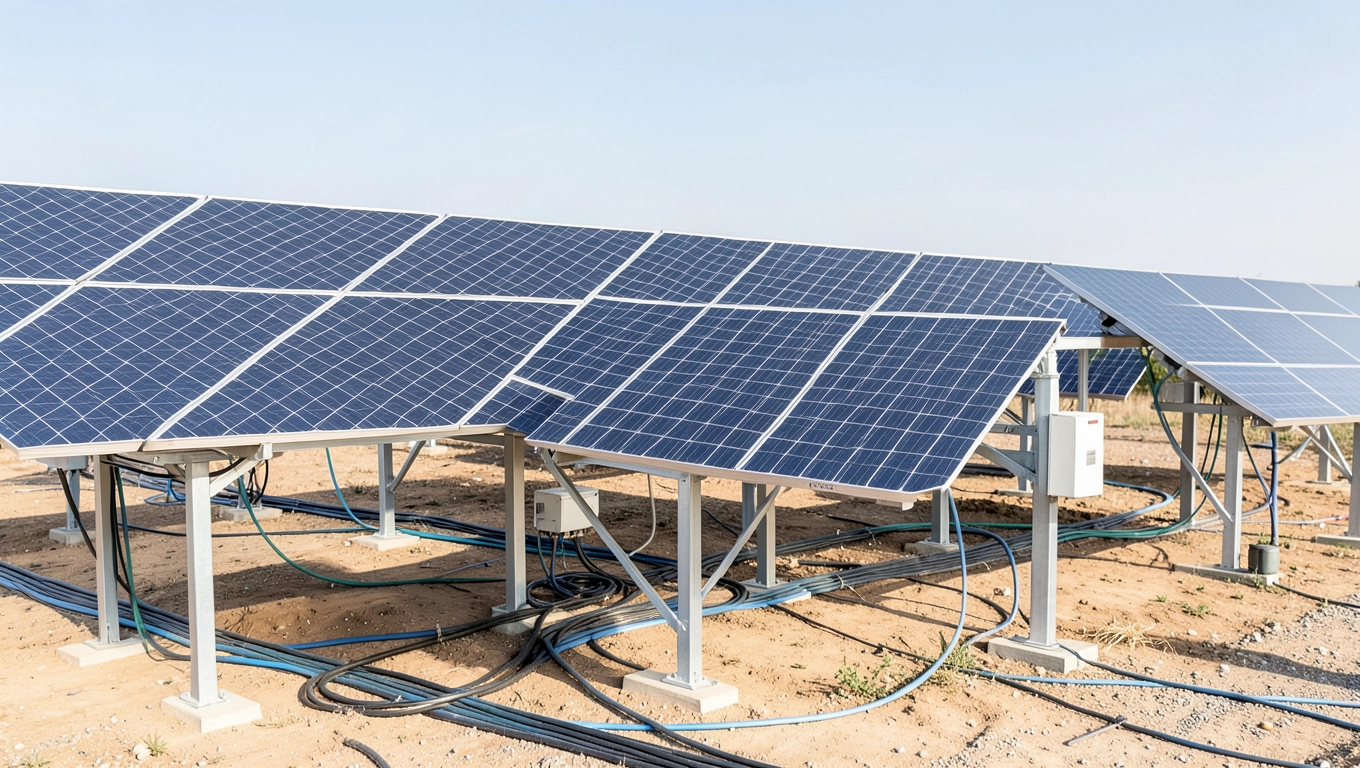

Świat energii dynamicznie się zmienia, a kluczem do tej transformacji staje się słońce. Gdy myślimy o własnej, zielonej elektrowni, kluczowe jest zrozumienie jej technicznego serca. Dlatego tak fundamentalnym dokumentem jest Opis techniczny instalacji fotowoltaicznej, który w skrócie prezentuje kompletną specyfikację techniczną, budowę i zasady działania systemu PV przekształcającego światło w użyteczny prąd. To dokumentacja pozwalająca spojrzeć pod powierzchnię, ujawniając złożoność i precyzję, która kryje się za każdym zainstalowanym panelem.

Zagłębiając się w specyfikacje setek różnorodnych instalacji rozsianych po dachach i gruntach naszego kraju, zauważamy fascynującą spójność w kluczowych parametrach, mimo pozornych różnic w wielkości czy lokalizacji. Analiza typowych specyfikacji modułów pokazuje, że większość systemów mieszkalnych bazuje na panelach o mocy jednostkowej w przedziale 350-450 Wp, podczas gdy w większych projektach farm solarnych standardem stają się jednostki 500 Wp i wyżej. Zastosowanie nowoczesnych technologii ogniw (jak Half-Cut, PERC) jest niemal powszechne, co bezpośrednio przekłada się na deklarowaną sprawność, często przekraczającą 20%. Obserwujemy również, że producenci falowników konsekwentnie dążą do sprawności na poziomie europejskim (η_EU) powyżej 97%, minimalizując straty w konwersji energii.

Te powtarzalne wzorce i stale rosnące parametry techniczne nie są dziełem przypadku, lecz efektem lat ewolucji technologii i rygorystycznych standardów produkcji. Oznaczają one, że bez względu na konkretną markę czy model, podstawowe komponenty instalacji fotowoltaicznej osiągnęły wysoki stopień dojrzałości technologicznej i przewidywalności działania. Co więcej, rosnąca konkurencja na rynku wymusza optymalizację parametrów pod kątem trwałości i wydajności, zapewniając użytkownikom końcowym dostęp do coraz lepszych i bardziej niezawodnych rozwiązań energetycznych. To dobra wiadomość dla każdego, kto myśli o własnej drodze do energetycznej niezależności.

Zasada Działania i Konwersja Energii w Systemie PV

Zrozumienie, jak instalacja fotowoltaiczna zamienia niewidzialne dla nas fotony światła słonecznego w prąd płynący w naszych gniazdkach, wymaga zajrzenia do serca systemu – modułu fotowoltaicznego, zbudowanego z ogniw krzemowych. Cały proces opiera się o fundamentalne zjawisko fizyczne, znane jako efekt fotowoltaiczny. W skrócie, chodzi o to, że gdy cząstka światła (foton) o odpowiedniej energii uderzy w materiał półprzewodnikowy, może wybić elektron z jego pozycji w atomie, tworząc w ten sposób wolny ładunek elektryczny.

Materiał półprzewodnikowy, najczęściej krzem, jest specjalnie przygotowany, aby ułatwić separację tych swobodnych elektronów. Tworzy się tak zwane złącze p-n poprzez domieszkowanie krzemu różnymi pierwiastkami. Po stronie 'p' (positive, dodatniej) brakuje elektronów (nadmiar "dziur"), a po stronie 'n' (negative, ujemnej) jest nadmiar elektronów. To złącze tworzy pole elektryczne, które działa jak wewnętrzny separator: gdy foton wybije elektron w obszarze złącza, pole elektryczne "pcha" ten elektron na stronę 'n', a pozostawioną po nim "dziurę" na stronę 'p'.

Ta ciągła separacja ładunków na złączu p-n pod wpływem światła prowadzi do powstania różnicy potencjałów, czyli napięcia. Jeśli podłączymy obciążenie elektryczne (np. żarówkę) do zewnętrznych styków ogniwa – ujemnego z przodu (strona 'n') i dodatniego z tyłu (strona 'p') – uwolnione elektrony zaczną przepływać przez obciążenie w obwodzie zewnętrznym, powracając do strony 'p'. Ten ukierunkowany przepływ elektronów to nic innego jak prąd elektryczny stały (DC). Typowe ogniwo krzemowe generuje napięcie około 0.5 do 0.7 V, a prąd zależy od natężenia padającego światła i powierzchni ogniwa.

Poszczególne ogniwa są ze sobą łączone szeregowo w celu uzyskania wyższego napięcia, tworząc panel (moduł) fotowoltaiczny. Typowy panel składa się z 60 lub 72 ogniw, osiągając napięcie obwodu otwartego (Voc) w granicach 30-50 V i prąd w punkcie mocy maksymalnej (Imp) na poziomie 8-13 A, co sumarycznie daje deklarowaną moc modułu w Watach (Wp). Napięcie i prąd generowane przez panel są prądem stałym (DC), który niestety nie nadaje się bezpośrednio do zasilania większości domowych urządzeń, pracujących na prąd zmienny (AC).

Tutaj wkracza kluczowy element instalacji: falownik (inwerter). Falownik to zaawansowane urządzenie elektroniczne, którego głównym zadaniem jest konwersja prądu stałego (DC) wytworzonego przez panele na prąd zmienny (AC) o parametrach (napięcie 230V lub 400V, częstotliwość 50 Hz) zgodnych z parametrami sieci energetycznej, do której instalacja jest podłączona. Falownik monitoruje również i optymalizuje pracę paneli, wykorzystując algorytm śledzenia punktu mocy maksymalnej (MPPT – Maximum Power Point Tracking). Algorytm ten dynamicznie dostosowuje obciążenie paneli, aby uzyskać maksymalną możliwą moc wyjściową w danych warunkach nasłonecznienia i temperatury. Dzięki temu nawet przy częściowym zacienieniu czy w pochmurny dzień, system pracuje z największą możliwą efektywnością. Nowoczesne falowniki osiągają sprawność konwersji DC/AC na poziomie przekraczającym 98%, co oznacza minimalne straty energii na etapie przemiany prądu.

Cały proces konwersji, od fotonu do kilowatogodziny w sieci, wymaga nie tylko samej elektroniki, ale także sprawnego przepływu danych. Falownik zbiera informacje o napięciu, prądzie, mocy z każdego fragmentu instalacji (tzw. stringu paneli lub nawet pojedynczego modułu w przypadku optymalizatorów mocy lub mikrofalowników) i przetwarza je. Komunikuje się również z siecią energetyczną, monitorując jej parametry (napięcie, częstotliwość) i dostosowując do nich swoje działanie, a w razie potrzeby, np. przy zaniku napięcia w sieci, automatycznie się wyłącza, co jest kluczowe dla bezpieczeństwa. System monitoringu zintegrowany z falownikiem pozwala użytkownikowi na bieżące śledzenie produkcji energii, parametrów pracy i ewentualnych alarmów przez aplikację mobilną lub platformę webową, dając pełną kontrolę nad naszą mikroelektrownią słoneczną.

Projektowanie i Dobór Techniczny Elementów Instalacji

Dobre projektowanie instalacji fotowoltaicznej to absolutna podstawa jej przyszłej wydajności, bezpieczeństwa i trwałości. To niczym fundamenty domu – muszą być solidne, dopasowane do warunków i dokładnie przemyślane. Punktem wyjścia jest zawsze szczegółowa analiza zapotrzebowania na energię elektryczną obiektu oraz warunków lokalizacyjnych. Zaglądamy w rachunki za prąd, analizujemy zużycie godzinowe i miesięczne, często na podstawie danych z kilku lat, aby precyzyjnie określić moc instalacji, która zaspokoi potrzeby, uwzględniając plany na przyszłość, jak zakup pompy ciepła czy samochodu elektrycznego.

Następnie przechodzimy do oceny dachu lub działki. Kluczowe są orientacja względem stron świata i kąt nachylenia połaci dachu. W polskich warunkach optymalna jest orientacja na południe z nachyleniem około 30-40 stopni, co zapewnia największą roczną produkcję energii. Odchylenia od południa (np. na południowy-wschód lub południowy-zachód) czy inne kąty nachylenia (np. dachy płaskie wymagające konstrukcji podnoszącej) nie dyskwalifikują miejsca, ale wymagają odpowiedniego uwzględnienia w projekcie, często kosztem kilku procent rocznej wydajności. Sprawa zasadnicza to analiza zacienień – kominy, drzewa, sąsiednie budynki potrafią znacząco obniżyć produkcję nawet całej sekcji paneli. Profesjonalny projekt uwzględnia mapy zacienień na różne pory roku i dnia.

Dobór odpowiednich komponentów to kolejny krytyczny etap. Moduły fotowoltaiczne wybieramy w oparciu o wyznaczoną moc systemu, dostępną powierzchnię oraz preferowane technologie. Panele monokrystaliczne są zazwyczaj droższe, ale charakteryzują się wyższą sprawnością (często ponad 21-23%), co pozwala uzyskać większą moc z mniejszej powierzchni – idealne rozwiązanie na ograniczone dachy. Panele polikrystaliczne są tańsze, mają nieco niższą sprawność (17-19%), ale wciąż stanowią solidny wybór, zwłaszcza na dużych przestrzeniach. Parametry techniczne modułów, takie jak współczynnik temperaturowy mocy (Pmax), są ważne, ponieważ mówią nam, jak panel będzie się zachowywał w wyższych temperaturach, które obniżają jego wydajność.

Falownik musi być odpowiednio dopasowany do mocy i konfiguracji paneli. Typowy system mieszkalny wykorzystuje falownik stringowy, do którego szeregowo (lub równolegle w przypadku wielu połaci) podłączone są grupy paneli (stringi). W przypadku skomplikowanych zacienień na dachu, lepszym, choć droższym rozwiązaniem, mogą być mikrofalowniki (po jednym na każdy panel) lub optymalizatory mocy współpracujące z falownikiem centralnym. Mikrofalowniki i optymalizatory minimalizują wpływ zacienienia jednego panelu na pracę pozostałych w stringu. Dobór mocy falownika (strony AC) w stosunku do mocy paneli (strony DC) to tzw. przewymiarowanie DC/AC. Często stosuje się stosunek mocy DC/AC na poziomie 1.1 do 1.3, co oznacza, że moc paneli jest o 10-30% większa niż moc falownika. Zapewnia to optymalną pracę falownika i maksymalizację produkcji energii, zwłaszcza w mniej słonecznych okresach lub wczesnym/późnym słońcu. Przy silnym nasłonecznieniu, gdy produkcja DC przekracza moc AC falownika, nadwyżka mocy DC jest "ucinana" (clipping), ale straty z tego tytułu są często mniejsze niż zyski z lepszej pracy w trudniejszych warunkach.

Konstrukcja wsporcza, na której montowane są panele, musi być dobrana do typu pokrycia dachu (dachówka ceramiczna/betonowa, blachodachówka, blacha na rąbek, papa/gont bitumiczny) lub do gruntu. Musi być wykonana z materiałów odpornych na korozję (aluminium, stal nierdzewna) i wytrzymała na obciążenia wiatrem i śniegiem, zgodna z lokalnymi normami (np. PN-EN 1991-1-4 dla wiatru, PN-EN 1991-1-3 dla śniegu). Solidny montaż konstrukcji do więźby dachu lub gruntu z odpowiednim uwzględnieniem wodoszczelności pokrycia dachowego jest absolutnie kluczowy dla bezpieczeństwa i uniknięcia przecieków w przyszłości. Projektant określa rozstaw profili i klemy mocujące panele, uwzględniając specyfikacje techniczne modułów.

Okablowanie i zabezpieczenia elektryczne to krwiobieg i system nerwowy instalacji. Przewody DC łączące panele i stringi muszą być specjalnymi kablami solarnymi (np. H1Z2Z2-K) odpornymi na promieniowanie UV i wysokie temperatury, o odpowiednim przekroju (np. 4mm² lub 6mm²) dobranym do prądu i długości przewodów, aby minimalizować straty energii. Zabezpieczenia po stronie DC obejmują wyłączniki nadprądowe i rozłączniki DC (np. łańcuch paneli, falownik), a po stronie AC – standardowe wyłączniki nadprądowe i wyłączniki różnicowoprądowe zgodne z wymaganiami instalacji domowej (np. Typ A, a w przypadku niektórych falowników nawet Typ B, jeśli falownik generuje prądy upływowe o charakterze stałym). Uziemienie całej metalowej konstrukcji i ram paneli oraz instalacja ochrony przepięciowej (SPD – Surge Protection Devices) po stronie DC i AC są obowiązkowe i chronią system przed skutkami wyładowań atmosferycznych czy przepięć z sieci energetycznej, stanowiąc niezbędny element bezpieczeństwa.

Każdy element odgrywa rolę w symfonii produkcji energii słonecznej. Ignorowanie specyfikacji technicznej jednego z nich, nawet tak prozaicznego jak typ konektora MC4, może prowadzić do spadku wydajności lub awarii. Projektowanie to sztuka łączenia wszystkich tych elementów w harmonijną całość, która będzie działać niezawodnie przez zakładane 25+ lat życia instalacji, często znacznie dłużej. Inżynier projektujący system nie tylko dobiera komponenty z katalogów; musi przewidzieć, jak będą współpracować w realnych warunkach, uwzględnić ich krzywe mocy, charakterystyki temperaturowe, a także potencjalne wpływy środowiskowe.

Typowe parametry techniczne komponentów - przykład

Aby uzmysłowić sobie konkretność specyfikacji, zerknijmy na przykładowe dane techniczne kluczowych elementów typowej instalacji 5 kWp na dachu domu jednorodzinnego:

Specyfikacja techniczna falownika, a w szczególności liczba modułów MPPT i ich zakres napięć, jest kluczowa przy konfiguracji stringów. String, czyli szeregowo połączone panele, musi pracować w optymalnym zakresie napięcia falownika. Za mało paneli w stringu oznacza napięcie poniżej progu pracy, za dużo może przekroczyć maksymalne dopuszczalne napięcie. Dlatego obliczenie odpowiedniej liczby paneli na każdy MPPT, z uwzględnieniem wpływu temperatury na napięcie paneli, to standardowa procedura projektowa.

Aspekty Techniczne Montażu i Zabezpieczenia Systemu PV

Sam opis techniczny komponentów i teoretyczny projekt nie wystarczy – kluczowa jest jego precyzyjna realizacja w terenie, czyli montaż. To etap, gdzie teoria spotyka się z praktyką, a nawet najlepiej zaprojektowany system może zostać uszkodzony przez błędy instalacyjne. Pierwszym i podstawowym krokiem montażu jest bezpieczne i stabilne zamocowanie konstrukcji wsporczej do dachu lub gruntu. Na dachach skośnych najczęściej używa się haków (dachówka) lub śrub dwugwintowych (blacha trapezowa, blachodachówka), wkręcanych bezpośrednio w krokwie dachu. Każdy punkt mocowania musi być starannie zabezpieczony przed wnikaniem wody specjalnymi elementami, takimi jak manszety czy taśmy dekarskie, aby po latach eksploatacji dach nie zaczął przeciekać – niestety, bagatelizowanie tej kwestii to jeden z częstszych błędów spotykanych w praktyce, choć solidna firma nigdy by sobie na to nie pozwoliła.

Po zamontowaniu konstrukcji wsporczej w postaci profili aluminiowych (zazwyczaj równoległych do kalenicy, choć bywa różnie w zależności od systemu), na nich mocuje się same moduły fotowoltaiczne za pomocą klem. Rozróżniamy klemy środkowe (między dwoma panelami w rzędzie) i końcowe (na końcach rzędu), dostępne w różnych grubościach dostosowanych do ram paneli (np. 30, 35, 40 mm). Panele są ze sobą łączone szeregowo lub równolegle przy użyciu specjalnych złączy DC typu MC4 lub kompatybilnych. Złącza te są dedykowane do zastosowań PV, charakteryzują się wysoką odpornością na warunki atmosferyczne (promieniowanie UV, wilgoć) i gwarantują pewne, niskorezystancyjne połączenie, kluczowe dla minimalizacji strat mocy.

Okablowanie DC, czyli kable biegnące od paneli do falownika, wymaga szczególnej uwagi. Kable muszą być prowadzone w sposób estetyczny i bezpieczny, często w korytkach kablowych lub rurach elektroinstalacyjnych odpornych na UV. Należy unikać ostrych zakrętów, przetarć czy zgnieceń. Długość stringów powinna być tak dobrana, aby minimalizować straty napięcia, które nawet przy zastosowaniu grubego kabla (4-6 mm²) mogą wynieść 1-2%. Całkowite straty energetyczne w instalacji, wynikające z oporności kabli, złączy, niedopasowania modułów i pracy falownika, to realna kwestia, która potrafi "zjeść" kilka procent nominalnej produkcji, więc każdy detal ma znaczenie.

Niezwykle istotne, a czasem niedoceniane, są aspekty zabezpieczenia elektrycznego i odgromowego instalacji. Uziemienie systemu jest obowiązkowe i chroni przed porażeniem w przypadku uszkodzenia izolacji oraz częściowo przed skutkami przepięć wywołanych wyładowaniami atmosferycznymi. Cała metalowa konstrukcja wsporcza, ramy paneli (jeśli specyfikacja modułu na to pozwala i przewidziano punkty uziemienia), a także metalowa obudowa falownika powinny być połączone z systemem uziemienia budynku za pomocą dedykowanych przewodów wyrównawczych (tzw. bonding). Wielu uważa, że samo połączenie ramek z szynami konstrukcji i uziemienie szyn wystarczy, ale normy są precyzyjne – każdy element, który może znaleźć się pod napięciem, a jest dotykalny, musi być połączony z uziemieniem ochronnym.

Ochrona przed przepięciami jest absolutnie kluczowa, zwłaszcza w regionach o wysokiej aktywności burzowej. Przepięcia mogą pojawić się zarówno po stronie DC (od paneli, np. w wyniku bliskiego uderzenia pioruna w obiekt lub teren w pobliżu), jak i po stronie AC (z sieci energetycznej lub odgromnika). W rozdzielnicy DC (blisko falownika lub przy panelach) montuje się ograniczniki przepięć typu 2 lub typu 1+2, w zależności od ryzyka (np. czy budynek posiada zewnętrzną instalację odgromową). Po stronie AC w głównej rozdzielnicy elektrycznej budynku, w pobliżu falownika, instaluje się ograniczniki przepięć typu 2. Zabezpieczenia te "zwierają" przepięcie do ziemi, chroniąc wrażliwą elektronikę falownika i pozostałe urządzenia w domu. Koszt zakupu i montażu tych zabezpieczeń to ułamek wartości całej instalacji, a potrafią one uratować system przed zniszczeniem.

W projekcie uwzględnia się również rozłączniki i wyłączniki awaryjne. Na dachu lub w jego pobliżu instaluje się rozłącznik DC, pozwalający na bezpieczne odłączenie paneli od falownika w razie awarii czy podczas prac serwisowych/pożaru. Podobnie, po stronie AC, w rozdzielnicy, znajduje się wyłącznik, który rozłącza falownik od sieci domowej i publicznej. Dodatkowo, każda instalacja musi być wyposażona w odpowiednie zabezpieczenia nadprądowe (bezpieczniki, wyłączniki automatyczne) po stronie DC (często zintegrowane w skrzynce DC lub falowniku) i AC, które chronią przed skutkami zwarć i przeciążeń.

W kontekście montażu nie można pominąć kwestii mikroinwerterów czy optymalizatorów mocy. Te urządzenia montuje się pod panelami. Wymaga to dokładniejszej pracy na dachu i nieco bardziej skomplikowanego okablowania, ale oferuje precyzyjniejsze śledzenie MPP dla każdego panelu indywidualnie. Może to być zbawienne na dachach z wieloma zacienieniami, niestandardowymi kształtami lub o różnych kątach nachylenia połaci, gdzie klasyczny falownik stringowy cierpiałby z powodu najsłabszego ogniwa w stringu.

Ostatnim, ale równie ważnym elementem technicznym montażu jest okablowanie AC od falownika do głównej rozdzielnicy elektrycznej budynku i licznika energii. Przekrój tego kabla (np. 3x2.5mm² dla systemów jednofazowych do 5 kW, 5x2.5mm² lub 5x4mm² dla systemów trójfazowych) musi być dobrany odpowiednio do mocy falownika i długości prowadzenia, aby ograniczyć spadki napięcia. Należy również pamiętać o prawidłowym oznaczeniu wszystkich obwodów i punktów przyłączenia. Prace montażowe kończy pomiar rezystancji izolacji i ciągłości połączeń ochronnych, aby upewnić się, że instalacja jest bezpieczna i poprawnie uziemiona.

Wyobraź sobie budynek w trakcie burzy – poprawnie wykonana instalacja PV z odpowiednimi zabezpieczeniami przeciwprzepięciowymi po prostu "śpi" odłączona od sieci i chroniona. Natomiast brak zabezpieczeń lub ich zły montaż to jak otwarte zaproszenie dla destrukcyjnych skutków wyładowania atmosferycznego. Dlatego każdy etap montażu, od pierwszego haka po ostatnie połączenie kablowe i uziemienie, musi być wykonany zgodnie ze sztuką budowlaną i elektryczną, z dbałością o detale. To gwarancja nie tylko wydajności, ale przede wszystkim bezpieczeństwa pożarowego i elektrycznego domowników i ich mienia. Czy to dużo? Cóż, perspektywa spokoju na lata wydaje się bezcenna.

Szczegółowe dane techniczne okablowania i zabezpieczeń

Poniżej przedstawiamy przykładowe, bardziej szczegółowe dane techniczne dotyczące okablowania i zabezpieczeń, które są standardem w dobrych instalacjach:

• Kable DC: Zazwyczaj przekrój 4 mm² lub 6 mm² miedziane; zewnętrzna powłoka H1Z2Z2-K lub podobna (odporność na UV, ozon, oleje, ekstremalne temperatury); napięcie izolacji do 1500V DC; minimalny promień gięcia około 4x średnica kabla.
• Złącza DC (MC4): Klasa ochrony IP67/IP68 po zaciśnięciu; znamionowe napięcie 1000V/1500V DC; znamionowy prąd do 30-35A (w zależności od modelu); temperatura pracy -40°C do +90°C; wytrzymałość mechaniczna gwarantująca stabilne połączenie przez lata.
• Rozłączniki DC: Napięcie znamionowe 1000V/1500V DC; prąd znamionowy dobrany do prądu stringu lub sumy prądów; zdolność rozłączania obciążenia przy pełnym napięciu; obudowa IP65/IP66 do montażu zewnętrznego.
• Ograniczniki Przepięć DC (SPD): Typ 2 lub Typ 1+2; znamionowe napięcie pracy >1000V DC; maksymalne napięcie pracy DC (Uc PV) wyższe niż max napięcie Uoc stringu; prąd wyładowczy (Imax/In) 40kA/20kA lub wyższe (dla Typ 2), 25kA/10kA przy fali 10/350 µs (dla Typ 1); czas reakcji <25 ns; zabezpieczenie przed przetężeniem (dedykowane bezpieczniki).
• Ograniczniki Przepięć AC (SPD): Typ 2; napięcie pracy 230V/400V AC; prąd wyładowczy (Imax/In) 40kA/20kA na fazę; czas reakcji <25 ns; montowane na szynie DIN w rozdzielnicy.
• Wyłączniki nadprądowe DC (MCB): Dedykowane do obwodów DC; charakterystyka Z, K lub inne specjalne; znamionowe napięcie 1000V/1200V DC; prąd znamionowy dobrany do prądu stringu.
• Wyłączniki różnicowoprądowe (RCD): Typ A, F, B (w zależności od wymogów falownika i norm); prąd różnicowy 30 mA dla ochrony przed porażeniem; należy stosować RCD, który nie "ślepnie" w przypadku prądów upływowych o charakterze stałym generowanych przez falownik (np. Typ B lub Typ F z odpowiednim wyłącznikiem nadprądowym).
• Przewód uziemiający: Przekrój zgodny z normami, zazwyczaj 6mm² lub 10mm² miedziany.

Dane te jasno pokazują, że instalacja PV to nie tylko panele i falownik, ale cały ekosystem precyzyjnie dobranych i zainstalowanych komponentów elektrycznych i mechanicznych. Pominięcie lub zastosowanie komponentów o niższych parametrach niż wymagane przez normy i specyfikację techniczną falownika i paneli jest prostą drogą do problemów, włącznie z zagrożeniem bezpieczeństwa i utratą gwarancji producentów. Dlatego tak kluczowy jest szczegółowy opis techniczny instalacji PV i jego rzetelna realizacja.

Analiza kosztów komponentów - Przykładowy rozkład %

Zrozumienie, ile ważą poszczególne elementy instalacji w całkowitym budżecie, może pomóc docenić rolę każdego z nich. Poniżej przykładowy rozkład procentowy typowej instalacji 5 kWp w Polsce:

Patrząc na powyższy wykres, moduły i falownik stanowią największy udział w bezpośrednich kosztach komponentów. Jednak zwróć uwagę, że okablowanie i zabezpieczenia, choć stanowią mniejszą część budżetu (tutaj około 10%), pełnią krytyczną rolę w bezpiecznym i niezawodnym działaniu całego systemu przez ponad 25 lat. Z tego powodu oszczędzanie na tych elementach lub rezygnacja z kluczowych zabezpieczeń, np. przeciwprzepięciowych, to proszenie się o kłopoty i ryzykowanie znacznie droższymi komponentami, jak falownik czy nawet moduły, które mogą ulec zniszczeniu.
