Dlaczego w instalacji domowej odbiorniki łączy się równolegle a nie szeregowo?

Wyobraź sobie, że światło w Twoim salonie gaśnie tylko dlatego, że przepaliła się żarówka w piwnicy – absurd, prawda? A jednak taki scenariusz byłby normą, gdybyśmy nie rozumieli podstawowych praw rządzących obiegiem energii w naszych gniazdkach. Pytanie, Dlaczego w instalacji domowej odbiorniki łączy się równolegle a nie szeregowo, dotyka sedna bezpieczeństwa, komfortu i funkcjonalności. Kluczową odpowiedzią jest potrzeba zapewnienia niezależność działania urządzeń oraz stabilnego napięcia dla każdego z nich, eliminując kaskadowe awarie i problemy z podziałem energii. Zrozumienie tej różnicy to nie tylko akademicka wiedza, ale praktyczne spojrzenie na codzienną wygodę.

Patrząc na fundamenty projektowania sieci zasilających, widzimy jasne przesłanki historyczne i techniczne kierujące decyzjami inżynierów. To nie przypadek, że ewolucja elektryfikacji poszła w określonym kierunku, faworyzując jedno rozwiązanie nad drugim w środowiskach mieszkalnych i komercyjnych. Analiza zachowań prądu i napięcia w różnych konfiguracjach obwodów dostarcza niezbitych dowodów na słuszność przyjętych standardów.

Aby zilustrować te różnice w bardziej namacalny sposób, przyjrzyjmy się porównaniu fundamentalnych cech dwóch typów połączeń, które stanowią osnowę naszych obwodów elektrycznych. Poniższe zestawienie opiera się na standardowych warunkach pracy w domowej sieci, gdzie źródłem jest napięcie przemienne o nominalnej wartości 230V, a odbiornikami typowe urządzenia gospodarstwa domowego.

Dane przedstawione w tabeli wyraźnie ukazują fundamentalną różnicę w dystrybucji energii i zachowaniu obwodu w zależności od sposobu połączenia odbiorników. O ile w połączeniu szeregowym wszelkie parametry, z wyjątkiem prądu, są uzależnione od konfiguracji całego łańcucha, o tyle w przypadku połączenia równoległego każdy odbiornik jest traktowany jak niezależna jednostka podpięta bezpośrednio do źródła zasilania. Ta prostota i niezależność stają się nieocenione w dynamicznym środowisku domowym, gdzie urządzenia są włączane i wyłączane według potrzeb użytkowników, a ich prawidłowe działanie przy nominalnym napięciu jest warunkiem koniecznym. To właśnie te zasady stanowią kręgosłup współczesnej instalacji elektrycznej, zapewniając jej elastyczność, przewidywalność i przede wszystkim bezpieczeństwo. Konfiguracja równoległa minimalizuje ryzyko uszkodzenia urządzeń i zapobiega uciążliwym, totalnym awariom systemu, które byłyby normą w przypadku alternatywnego rozwiązania. To pragmatyczne podejście, oparte na prawach fizyki, determinujące każdy aspekt od projektu po codzienną eksploatację.

Połączenie szeregowe w domu – scenariusz problemów i dlaczego go unikamy

Wyobraźmy sobie koszmarny scenariusz: cała instalacja elektryczna w domu połączona jest szeregowo. Włączasz światło w kuchni, a żarówka w salonie ledwo się żarzy. Włączasz czajnik, a żarówka w kuchni gaśnie prawie całkowicie, radio zaczyna charczeć, a lodówka podejmuje desperacką próbę uruchomienia, bucząc groźnie. Dlaczego? Ponieważ w połączenie szeregowe napięcie ze źródła (naszych 230V) dzieli się między wszystkie odbiorniki w obwodzie, proporcjonalnie do ich oporu.

Każde włączenie nowego urządzenia do szeregowego obwodu dodaje kolejny opór (rezystancję) do łańcucha. Zwiększa to całkowitą rezystancja zastępcza obwodu i tym samym zmniejsza całkowity prąd płynący z sieci. Co gorsza, napięcie dzielone jest między odbiorniki, więc im więcej ich jest włączonych lub im większą mają rezystancję, tym mniejsze napięcie otrzymuje każde z nich. Typowe urządzenia domowe, od czajnika po komputer, są zaprojektowane do pracy przy konkretnym, stosunkowo stałym napięciu, zazwyczaj 230V. Otrzymywanie znacznie niższego napięcia nie tylko powoduje ich nieprawidłowe działanie (czajnik wolno grzeje, odkurzacz słabo ciągnie, elektronika "wariuje"), ale może prowadzić do poważnych uszkodzeń.

Wielu silników, zwłaszcza tych indukcyjnych (jak w lodówkach czy pralkach), pobiera znacznie większy prąd rozruchowy przy obniżonym napięciu, co prowadzi do ich przegrzewania i przedwczesnej awarii. Elementy grzejne nie osiągają odpowiedniej temperatury, a transformatory w zasilaczach impulsowych działają poza swoimi optymalnymi parametrami. Mówiąc wprost, działanie każdego urządzenia w takim obwodzie jest zależne od tego, co robią pozostałe – włączenie jednego sąsiada "okrada" z energii innych, co jest jaskrawo sprzeczne z ideą wygodnego i przewidywalnego dostępu do prądu.

Prawdziwym gwoździem do trumny połączenie szeregowe w kontekście domowym jest jednak kwestia niezawodności i diagnostyki. W obwodzie szeregowym prąd płynie jedną ścieżką, kolejno przez każdy odbiornik. Jeśli w tym łańcuchu jeden element ulegnie awarii typu przerwa (np. przepali się żarówka w starym typie choinkowych lampek, pęknie drut w grzałce, cewka silnika przerwie obwód), cały obwód zostaje przerwany i wszystkie połączone szeregowo urządzenia przestają działać. W instalacji domowej oznaczało by to, że przepalenie żarówki w lampie w sypialni skutkowałoby wyłączeniem lodówki w kuchni, telewizora w salonie i pralki w łazience – istna apokalipsa.

Znalezienie źródła problemu w takim gąszczu połączeń byłoby zadaniem dla prawdziwych detektywów elektrycznych, wymagającym sprawdzania każdego pojedynczego odbiornika po kolei. Standardowe zabezpieczenia, takie jak bezpieczniki topikowe czy wyłączniki nadprądowe, są zaprojektowane przede wszystkim do ochrony przed przetężeniami i zwarciami w układach równoległych; ich działanie w przypadku przerwania obwodu szeregowego (jeśli nie dojdzie do przetężenia przed przerwą) jest ograniczone, a identyfikacja miejsca awarii bywa koszmarem. Koszty utrzymania i napraw takiej instalacji, nie wspominając o nieustannym dyskomforcie użytkowania, byłyby astronomiczne. W efekcie, system oparty na połączeniach szeregowych w skali całego domu jest technicznym i praktycznym absurdem, którego stanowczo unikamy we współczesnych instalacjach. Każdy projektant instalacji patrzyłby na taki pomysł jak na seppuku elektryka – bolesne i niepotrzebne samobójstwo zawodowe. Stosuje się go jedynie tam, gdzie wymagana jest niska wartość napięcia na konkretnym elemencie (np. wspomniane lampki choinkowe na niskie napięcie zasilane przez transformator) lub jako element sterujący, nigdy do zasilania zróżnicowanych, wymagających stałego napięcia odbiorników domowych bezpośrednio z sieci.

Co więcej, projektowanie i wykonanie domowej sieci elektrycznej w oparciu o model szeregowy stwarzałoby niezwykłe wyzwania techniczne i logistyczne. Każde gniazdko, każdy punkt oświetleniowy musiałby być precyzyjnie połączony w ścisłym, nieprzerwanym ciągu z pozostałymi. Zmiana lokalizacji urządzenia, dodanie nowego punktu poboru mocy, czy nawet wymiana uszkodzonego przewodu stałyby się skomplikowanymi operacjami, często wymagającymi ingerencji w całą instalację, a nie tylko w pojedynczy odcinek czy puszkę. Konieczność przewidywania z góry dokładnej liczby i mocy odbiorników, które będą *jednocześnie* włączone, aby odpowiednio zaprojektować spadek napięcia na każdym z nich, jest w warunkach domowych niewykonalna. Użytkownik włącza i wyłącza urządzenia dynamicznie, często nie zdając sobie sprawy z ich dokładnej mocy.

Problem kompatybilności byłby kolejną bolączką. Urządzenia o różnej mocy mają różną rezystancję (przy stałym napięciu 230V, zgodnie z P=V^2/R, niższa rezystancja oznacza wyższą moc). Połączenie szeregowo żarówki 40W (duża rezystancja) i żarówki 100W (mniejsza rezystancja) do napięcia 230V sprawiłoby, że większość napięcia przypadłaby na żarówkę 40W, powodując, że świeciłaby jaśniej niż zwykle (a nawet mogłaby się spalić), podczas gdy 100W świeciłaby bardzo słabo. Ta nieprzewidywalność i wzajemne oddziaływanie czynią połączenie szeregowe w zastosowaniach ogólnoużytkowych nie tylko uciążliwym, ale wręcz niebezpiecznym, zagrażającym żywotności sprzętu i potencjalnie bezpieczeństwu pożarowemu z powodu przeciążeń pojedynczych elementów lub niewłaściwie działających zabezpieczeń.

Jak połączenie równoległe zapewnia niezależność i bezpieczeństwo w codziennym użytkowaniu

Przejdźmy teraz na jasną stronę mocy, czyli do standardowego rozwiązania stosowanego w naszych domach – połączenie równoległe. To właśnie ono pozwala nam żyć wygodnie i bez zbędnych zmartwień o elektrykę, zapewniając kluczową niezależność działania urządzeń. W układzie równoległym każdy odbiornik jest podłączony bezpośrednio do źródła zasilania (naszego gniazdka czy oprawki), otrzymując pełne, nominalne napięcie dostępne w sieci – zazwyczaj 230V w Polsce i większości Europy. Wyobraź sobie, że gniazdka to oddzielne kraniki podłączone do głównej rury wodociągowej – niezależnie od tego, czy odkręcisz jeden, czy dziesięć kranów, ciśnienie w rurze głównej pozostaje (prawie) stałe, a każdy kran dostarcza wodę pod tym samym ciśnieniem.

Kluczowa korzyść płynąca z tej konfiguracji to fakt, że włączenie lub wyłączenie jednego urządzenia nie wpływa na napięcie zasilające pozostałe urządzenia podłączone do tej samej sieci. Każde urządzenie pobiera ze źródła tylko tyle prądu, ile potrzebuje do swojej mocy znamionowej przy nominalnym napięciu. Prąd ze źródła rozdziela się na poszczególne "gałęzie" obwodu, a suma prądów płynących przez wszystkie aktywne gałęzie równa się prądowi pobieranemu przez cały obwód. Ta cecha, znana jako podział prądu, zapewnia, że urządzenie o większej mocy (niższej rezystancji) pobiera odpowiednio większy prąd, podczas gdy urządzenie o mniejszej mocy (wyższej rezystancji) pobiera mniejszy prąd, wszystko to przy zachowaniu stałego napięcia 230V na zaciskach każdego z nich.

Ten fundamentalny sposób działania przekłada się bezpośrednio na bezpieczeństwo użytkowania i niezawodność instalacji. Największym atutem jest izolacja awarii. Jeśli jedno urządzenie ulegnie awarii, na przykład dojdzie w nim do zwarcia lub przepalenia elementu powodującego przerwę w wewnętrznym obwodzie (jak w przypadku nowoczesnych lampek choinkowych, gdzie awaria jednej diody nie wyłącza całego zestawu), uszkodzone zostanie zazwyczaj tylko to jedno urządzenie lub jego bezpośrednia gałąź zasilająca. Standardowa instalacja domowa jest wyposażona w system zabezpieczeń – bezpieczniki topikowe, a współcześnie przede wszystkim wyłączniki nadprądowe (tzw. "eski") i wyłączniki różnicowoprądowe. Każdy obwód (np. obwód gniazdek w kuchni, obwód oświetleniowy na piętrze) jest chroniony indywidualnie. W przypadku przetężenia spowodowanego awarią urządzenia w jednej gałęzi, zadziała dedykowane zabezpieczenie (bezpiecznik się przepali lub wyłącznik nadprądowy "wybije") odcinając zasilanie tylko w tym uszkodzonym obwodzie lub jego części. Pozostała część instalacji, zasilająca inne pomieszczenia czy typy odbiorników, działa bez zakłóceń.

Taki system zapewnia łatwą diagnostykę – jeśli brakuje prądu w kilku gniazdkach w jednym pomieszczeniu, wiemy, że problem dotyczy konkretnego obwodu i jego zabezpieczenia, a nie całej instalacji. Eliminuje to potrzebę przeszukiwania całego domu w poszukiwaniu uszkodzonego ogniwa w długim łańcuchu. Dodatkowo, łatwość rozbudowy instalacji jest nieporównywalnie większa. Chcąc dodać nowe gniazdko czy punkt świetlny, po prostu tworzymy nową gałąź równoległą podłączoną do istniejącego obwodu (z zachowaniem zasad obciążalności i zabezpieczeń) lub tworzymy nowy obwód prosto z rozdzielnicy. Ta modułowość i skalowalność są niezbędne w dynamicznie zmieniających się potrzebach gospodarstw domowych.

Z punktu widzenia producentów sprzętu AGD i elektroniki, połączenie równoległe jest jedynym rozsądnym standardem. Mogą oni projektować urządzenia zakładając, że będą one zasilane nominalnym napięciem 230V (z pewnymi dopuszczalnymi tolerancjami). Nie muszą martwić się o to, ile innych urządzeń jest włączonych jednocześnie, czy o ich moc. Gwarantuje to, że sprzęt będzie działał zgodnie ze specyfikacją, osiągając pełną moc grzewczą, odpowiednią prędkość obrotową czy stabilne napięcia wewnątrz układów elektronicznych. To podstawowa zasada, która pozwala na swobodne kupowanie i używanie dowolnych certyfikowanych urządzeń w każdym gniazdku.

Ponadto, stałe napięcie zasilania w każdej gałęzi minimalizuje ryzyko pożarowe związane z przegrzewaniem się urządzeń pracujących przy obniżonym napięciu (co może mieć miejsce w szeregu). Mimo że prąd płynący z głównego źródła jest sumą prądów pobieranych przez wszystkie włączone urządzenia (co może osiągać znaczne wartości, np. jednoczesne włączenie czajnika 2000W (~9A), opiekacza 800W (~3.5A) i tostera 1000W (~4.3A) w obwodzie kuchni to ponad 16A), każdy odbiornik sam w sobie nie jest narażony na nadmierne obciążenie spowodowane pracą innych urządzeń, jak miałoby to miejsce w szeregu. Całe obciążenie sumuje się "na początku" obwodu, chronionego odpowiednio dobranym wyłącznikiem nadprądowym (np. B16 dla obwodów gniazdek). To właśnie ta zdolność do izolacji i przewidywalność działania czyni połączenie równoległe fundamentem bezpiecznych, niezawodnych i elastycznych instalacji elektrycznych, które znamy z naszych domów i na których polegamy każdego dnia.

Różnice w podziale napięcia i prądu: Serce problemu w połączeniu szeregowym

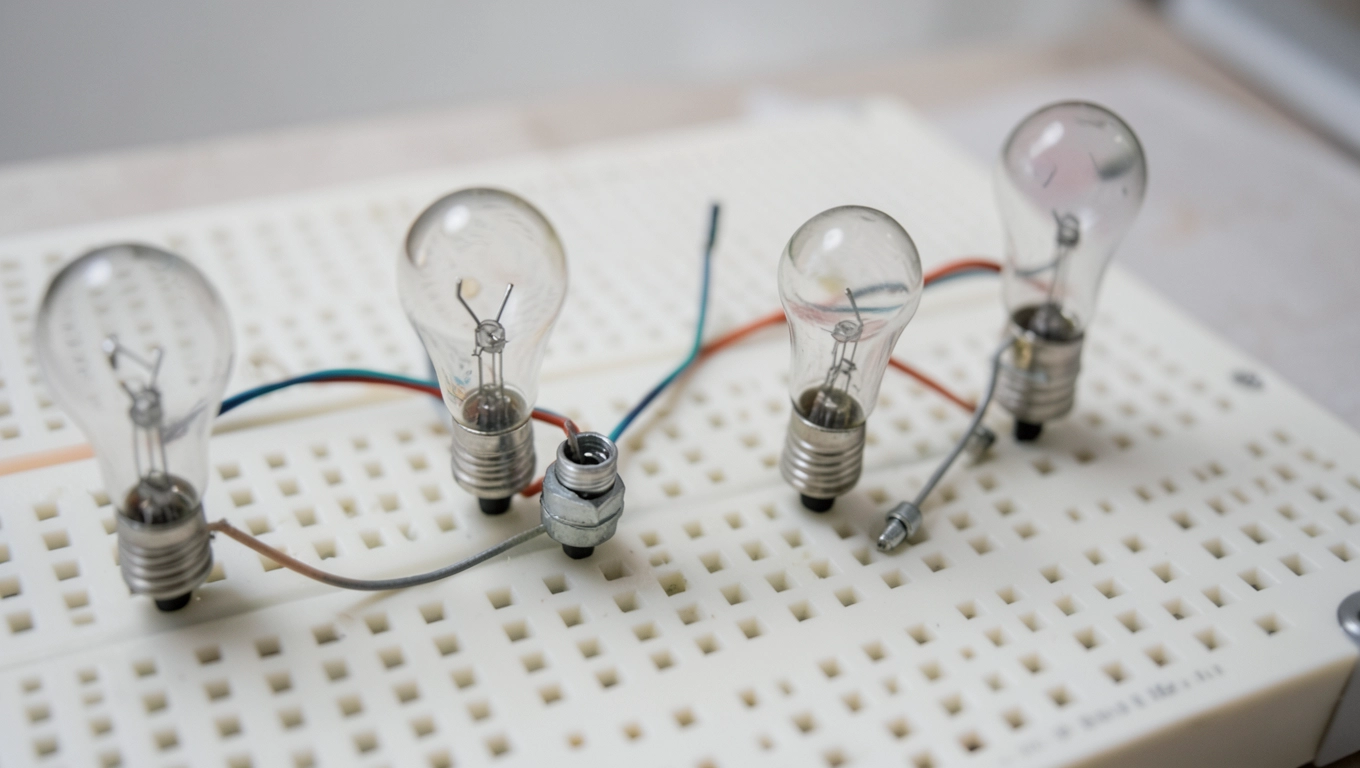

Sedno technicznej argumentacji przeciwko stosowaniu połączenie szeregowe do zasilania typowych odbiorników domowych leży głęboko w fundamentalnych prawach elektryczności, a w szczególności w tym, jak napięcie i prąd rozkładają się w różnych konfiguracjach obwodów. To matematyka i fizyka decydują o tym, dlaczego żarówki połączone szeregowo świecą słabiej (lub wcale!), a te połączone równolegle – tak jak powinny. Zrozumienie różnice w podziale napięcia i prądu jest kluczem do pojmowania logiki domowej sieci elektrycznej i dlaczego w instalacji domowej odbiorniki łączy się równolegle a nie szeregowo. Sięgnijmy więc do samych podstaw.

Napięcie i Prąd w Obwodzie Szeregowym

W obwodzie połączenie szeregowe odbiorniki są połączone "jeden za drugim", tworząc jedną ścieżkę dla przepływającego prądu elektrycznego. Prąd płynący przez każdy element w obwodzie szeregowym jest identyczny. Można to porównać do strumienia wody płynącego przez szereg zwężeń w rurze – ta sama ilość wody (analogia do prądu) przepływa przez każde zwężenie. Całkowite napięcie dostarczone przez źródło zasilania (np. 230V) jest dzielone między poszczególne odbiorniki. Każdy odbiornik "zużywa" część tego napięcia w formie tzw. spadku napięcia. Suma spadków napięcia na wszystkich odbiornikach w obwodzie szeregowym równa się napięciu źródła. Na przykład, jeśli masz dwie identyczne żarówki połączone szeregowo do 230V, każda otrzyma około 115V.

Problem pojawia się, gdy odbiorniki w obwodzie szeregowym mają różne rezystancje (a typowe urządzenia domowe *mają* bardzo zróżnicowaną rezystancję, bo mają różną moc przy tym samym nominalnym napięciu). Wtedy napięcie dzieli się proporcjonalnie do rezystancji – im większa rezystancja odbiornika, tym większy spadek napięcia na nim występuje, i tym mniejsze napięcie zostaje dla kolejnych odbiorników w szeregu. To jak dzielenie tortu, gdzie każdy dostaje kawałek proporcjonalny do swojej... rezystancji. Urządzenie o niskiej rezystancji (np. silnik pralki) wzięłoby bardzo mało napięcia, podczas gdy urządzenie o wysokiej rezystancji (np. mała żarówka) wzięłoby większość, potencjalnie zbyt dużo. Prąd, będąc taki sam dla wszystkich, byłby ograniczony przez całkowitą rezystancję (sumę wszystkich rezystancji), co często oznaczałoby, że jest on zbyt mały dla większości urządzeń do prawidłowego działania.

Napięcie i Prąd w Obwodzie Równoległym

Zupełnie inaczej sytuacja wygląda w obwodzie połączenie równoległe. Tutaj każdy odbiornik jest podłączony niezależnie do źródła zasilania. Odbiorniki tworzą "gałęzie" obwodu, a każda gałąź jest równoległa do źródła. Oznacza to, że napięcie na zaciskach każdego odbiornika w obwodzie równoległym jest (w idealnym przypadku) równe napięciu źródła zasilania, czyli 230V w naszym przypadku. Można to porównać do wielu oddzielnych rur (gałęzi) podłączonych bezpośrednio do głównego zbiornika (źródła napięcia) – ciśnienie (napięcie) w każdej rurze jest takie samo jak w zbiorniku, niezależnie od tego, co dzieje się w innych rurach.

W obwodzie równoległym prąd ze źródła "rozdraźnia" się na poszczególne gałęzie. Każdy odbiornik w gałęzi równoległej pobiera prąd zgodnie ze swoją rezystancją i napięciem, do którego jest podłączony (zgodnie z Prawem Ohma, I = V/R). Prąd całkowity pobierany ze źródła jest sumą prądów płynących przez wszystkie włączone gałęzie równoległe. Jeśli włączymy więcej urządzeń (dodamy więcej gałęzi równoległych), całkowity prąd ze źródła wzrośnie, ale prąd płynący przez już włączone urządzenia i napięcie na nich pozostaną niezmienione (oczywiście do momentu przekroczenia limitów źródła lub zabezpieczeń). To jest kluczowa różnica, która umożliwia domowa sieć elektryczna elastyczne i niezależne zasilanie różnorodnych urządzeń. Urządzenia wysokiej mocy o niskiej rezystancji pobierają duży prąd, a te niskiej mocy o wysokiej rezystancji – mały, ale każde z nich pracuje pod projektowanym napięciem 230V.

Ten odmienny sposób napięcia i natężenia prądu ma też bezpośrednie przełożenie na całkowitą rezystancję obwodu, zgodnie z prawo elektryczny. W szeregu całkowita rezystancja to suma rezystancji poszczególnych odbiorników. Im więcej odbiorników, tym większy całkowity opór i mniejszy całkowity prąd. W równoległym obwodzie całkowita rezystancja jest mniejsza niż rezystancja najmniejszego pojedynczego odbiornika, a dodanie kolejnych gałęzi równoległych zmniejsza całkowitą rezystancję obwodu. Ta pozorna sprzeczność (dodanie oporników zmniejsza opór całkowity) wynika z faktu, że tworzymy dodatkowe ścieżki dla prądu, ułatwiając mu przepływ ze źródła. Całkowity prąd płynący ze źródła do układu równoległego rośnie wraz z liczbą włączonych odbiorników (każdy nowy odbiornik "dodaje" swój prąd do sumy), podczas gdy w układzie szeregowym włączenie kolejnego odbiornika zwiększa całkowity opór i zmniejsza całkowity prąd płynący przez wszystkie. Ta techniczna fundamentacja – niezmienność napięcia na poszczególnych odbiornikach i addytywność prądów gałęziowych – to absolutny szkielet uzasadnienia dlaczego w instalacji domowej odbiorniki łączy się równolegle a nie szeregowo.
