Brak podpisanego protokołu odbioru wykonania instalacji co i cwu potrafi zatrzymać wypłatę dotacji z programu Czyste Powietrze nawet wtedy, gdy cała inwestycja stoi już od miesięcy i grzeje dom bez zarzutu. W praktyce nawet 15-20% wniosków kończy się wezwaniem do uzupełnienia właśnie z powodu luk w dokumentacji powykonawczej, a nie realnych wad technicznych. Warto więc potraktować ten dokument nie jako formalność, lecz jako polisę ubezpieczającą zarówno dotację, jak i spokój inwestora na lata.

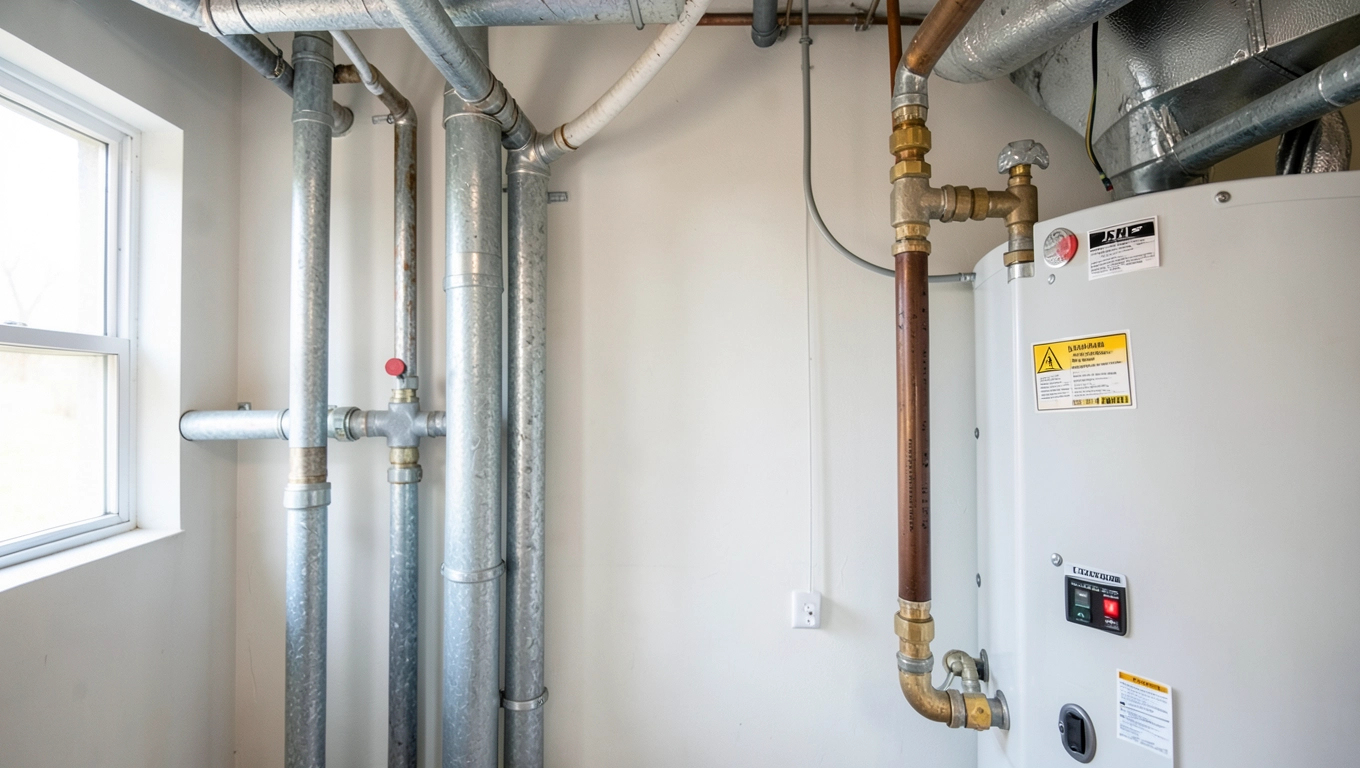

protokół odbioru wykonania instalacji co i cwu czyste powietrze

Co musi zawierać wzór protokołu odbioru instalacji grzewczej

Dokument potwierdzający zakończenie robót to nic innego jak pisemne ustalenie stanu faktycznego w dniu wizji, podpisane przez obie strony. Podstawą prawną jego sporządzenia jest art. 57 Prawa budowlanego oraz warunki techniczne wykonania i odbioru robót (WTWiOR) instalacji sanitarnych. Bez tego zapisu inwestor nie ma dowodu, że instalacja działała prawidłowo w chwili przekazania.

Często myli się dwa pojęcia: protokół odbioru końcowego dotyczy gotowej inwestycji i rozliczenia z wykonawcą, natomiast protokół uruchomienia (rozruchu) potwierdza pierwsze poprawne włączenie źródła ciepła. Oba dokumenty są wymagane oddzielnie i pełnią odmienną rolę techniczną oraz gwarancyjną.

Sekcja dokumentuKto wypełniaKonsekwencja pominięcia
Dane identyfikacyjne inwestycjiWykonawca lub kierownik budowyBrak możliwości powiązania dokumentu z wnioskiem o dotację
Wykaz urządzeń z numerami seryjnymiInstalator z uprawnieniami SEPUtrata gwarancji producenta przy ewentualnej reklamacji
Wyniki próby szczelnościKierownik robót lub inspektor nadzoruOdmowa wypłaty środków z programu Czyste Powietrze
Schemat rzeczywisty powykonawczyProjektant lub wykonawcaProblemy z serwisem i rozbudową w przyszłości
Adnotacja o przeszkoleniu użytkownikaInstalatorRyzyko błędnej eksploatacji skracającej żywotność kotła
Podpisy stron z datąInwestor i wykonawcaDokument bez mocy prawnej
Uwagi i zastrzeżeniaInwestorUtrata możliwości dochodzenia roszczeń z tytułu rękojmi

Próba ciśnieniowa musi być wpisana w osobną rubrykę, ponieważ jest to jedyny obiektywny dowód szczelności układu. Pomiar trwa minimum 30 minut, a ciśnienie wynosi zazwyczaj 0,6 MPa dla instalacji wodnej c.o. oraz 1,0 MPa dla wody użytkowej, w zależności od zastosowanych rur.

Przepisy wymagają tego dokumentu nie tylko przy dotacjach. Audytor energetyczny poprosi o niego przy sporządzaniu świadectwa charakterystyki energetycznej, bank przy kredycie hipotecznym z dopłatą, a rzeczoznawca po szkodzie majątkowej potraktuje jego brak jako podstawę do odmowy wypłaty odszkodowania.

Próba szczelności instalacji CO i CWU ciśnienie czas i parametry

Ciśnieniowa próba szczelności polega na wtłoczeniu do układu medium (najczęściej wody lub sprężonego powietrza z manometrem klasy 0,6) i obserwacji, czy w czasie 30-60 minut nie nastąpi spadek wskazań większy niż dopuszczalny. Dla instalacji CO w budynkach mieszkalnych przyjmuje się ciśnienie próbne równe 1,5-krotności ciśnienia roboczego, lecz nie mniej niż 0,4 MPa i nie więcej niż 0,6 MPa.

MediumCiśnienie próbyCzas obserwacjiTemperatura medium
Woda (instalacja CO)0,4-0,6 MPa30-60 min10-25°C
Woda (instalacja CWU)1,0 MPa (rury PP)30 min20°C
Sprężone powietrze (CO stalowe)0,3 MPa20 mintemp. otoczenia
Azot (precyzyjne testy kotłów)wg danych producenta10 min20°C

Najczęstszy błąd polega na zbyt szybkim napełnieniu układu, co powoduje zjawisko uderzenia hydraulicznego i fałszywe wskazania manometru. Prawidłowo napełnianie trwa co najmniej 10 minut, a odpowietrzanie odbywa się przez zawory najwyżej położonych grzejników.

Kolejna pomyłka to pomijanie próby na zimno przed uruchomieniem źródła ciepła. Nagłe podgrzanie wody w nieodpowietrzonym układzie prowadzi do powstawania korków powietrznych i naprężeń, które po kilku tygodniach ujawniają się jako nieszczelności na złączkach. Dlatego normy PN-EN 12828 i PN-EN 805 nakazują próbę wstępną przed próbą główną.

Podczas badania instalator zapisuje temperaturę początkową i końcową, ponieważ różnica 5°C przy stałej objętości wody zmienia ciśnienie o około 0,02 MPa. Bez tych danych wynik próby staje się niewiarygodny w przypadku kontroli z programu Czyste Powietrze.

Jeśli układ przechodzi próbę szczelności bezbłędnie, wykonawca montuje manometry kontrolne na 24 godziny w trybie pasywnym. Dopiero brak jakichkolwiek zmian wskazań upoważnia do podpisania protokołu bez zastrzeżeń. Ten dodatkowy, często pomijany krok chroni inwestora przed wadami ujawniającymi się po kilku dniach eksploatacji.

Lista kontrolna odbioru instalacji hydraulicznej krok po kroku

Pierwszy krok stanowi weryfikacja dokumentów formalnych: uprawnień SEP instalatora, wpisu do Centralnego Rejestru Osób Posiadających Uprawnienia Budowlane (w przypadku kierownika robót) oraz zgodności zastosowanych materiałów z projektem budowlanym. Samo posiadanie faktury zakupowej nie wystarcza, ponieważ urządzenia muszą mieć aktualne certyfikaty zgodności CE i deklaracje właściwości użytkowych.

Drugi etap obejmuje oględziny wizualne tras rurociągów, izolacji termicznej (min. 20 mm przy średnicach do DN25) oraz mocowań. Odległość obejm nie może przekraczać 1,5 m dla rur PP i 2,0 m dla stali, inaczej pod wpływem grawitacji pojawią się ugięcia zaburzające cyrkulację.

W trzecim kroku przeprowadza się próbę ciśnieniową zgodnie z tabelą parametrów opisaną wcześniej. W czwartej kolejności uruchamia się źródło ciepła i reguluje parametry pracy: temperaturę zasilania 55-75°C, histerezę 5-10°C, ciśnienie w naczyniu wzbiorczym 0,1-0,15 MPa dla instalacji otwartych.

Piąty etap to sprawdzenie równomierności grzania wszystkich grzejników za pomocą pirometru lub termometru kontaktowego. Różnica temperatury powierzchni między skrajnymi odbiornikami nie powinna wynosić więcej niż 3°C przy pełnym obciążeniu cieplnym budynku.

W szóstym kroku dokonuje się przeglądu instalacji CWU: czas nagrzewania wody w punkcie najdalej położonym (norma poniżej 30 s dla rur cyrkulacyjnych), temperatura wypływu (50-60°C dla komfortu i ochrony przed legionellą) oraz działanie zaworu mieszającego.

Siódmy punkt dotyczy przeszkolenia inwestora z obsługi kotła, sterownika i zaworów. Inwestor podpisuje osobny dokument potwierdzający udział w instruktażu, co zabezpiecza wykonawcę przed roszczeniami wynikającymi z nieprawidłowej eksploatacji. Bez tego podpisu rękojmia na źródło ciepła może zostać ograniczona przez producenta.

UWAGA: Wzór protokołu nie zadziała w pięciu sytuacjach: gdy źródłem ciepła jest pompa ciepła z dolnym źródłem (wymaga protokołu z odwiertów), gdy instalacja przekracza 100 kW mocy (obowiązuje pełna dokumentacja pod nadzorem inspektora UDT), gdy budynek ma więcej niż trzy lokale mieszkalne (konieczne dodatkowe badania kominiarskie), gdy inwestor żąda protokołu w formie aktu notarialnego (przy kredytach bankowych), oraz gdy prace wykonywano w strefie pożarowej ZL IV.

Różnice między odbiorem CO, CWU, gazu i źródeł odnawialnych

Protokół dla instalacji wodnej centralnego ogrzewania koncentruje się na próbie ciśnieniowej i równomierności grzania. W przypadku ciepłej wody użytkowej kluczowe stają się pomiary temperatury w punktach czerpalnych oraz test antylegionellozy przy pierwszym uruchomieniu (przegrzanie do 70°C przez 30 minut).

Typ instalacjiGłówny parametr próbyWymagany dodatkowy dokumentKoszt odbioru (PLN)
CO wodne (niskoparametrowe)Szczelność 0,6 MPaProjekt powykonawczy400-800
CWU cyrkulacyjnaTemperatura i czas wypływuProtokół płukania instalacji300-600
Gazowa (kocioł kondensacyjny)Szczelność gazowa 5 kPaProtokół uruchomienia UDT600-1200
SolarnaSzczelność glikolowa 0,4 MPaSchemat hydrauliczny + dane czynnika500-900
Pompa ciepła powietrze-wodaPróba szczelności + test SCOPKarta klimatyzacji F-gazowej900-1500
Ogrzewanie podłogoweSzczelność 0,4 MPa + zapis temp. podłogiProtokół próby grzewczej 24h350-700

Przy urządzeniach gazowych dochodzi obowiązek sprawdzenia szczelności połączeń gazowych testem manometrycznym przy ciśnieniu 5 kPa przez 15 minut, a całość musi zakończyć się wpisem do książki obiektu i przekazaniem inwestorowi instrukcji bezpieczeństwa pożarowego. Pominięcie tych elementów grozi odmową wypłaty z Czystego Powietrza nawet przy poprawnej próbie wodnej.

Instalacja solarna i pompy ciepła wymagają dodatkowych pomiarów sprawności: dla solarów to test przepływu i wydajności kolektora (kontrola uzysku w kWh/m²/rok), a dla pomp ciepła krótki test sezonowy SCOP przy trzech punktach pracy. Bez tych danych dokumentacja nie spełnia wymogów programu priorytetowego.

Aspekty prawne, gwarancja i najczęstsze błędy

Rękojmia za wady instalacji wynosi 5 lat od dnia podpisania protokołu odbioru, natomiast gwarancja producenta urządzenia liczona jest od daty sprzedaży wskazanej na karcie gwarancyjnej. Te dwa terminy często się rozbiegają, co rodzi spory o to, kto ponosi odpowiedzialność po trzecim roku eksploatacji. Kierownik budowy odpowiada solidarnie z wykonawcą wobec inwestora.

Przedawnienie roszczeń z tytułu rękojmi wynosi 6 lat, a z tytułu gwarancji okres wskazany w dokumencie gwarancyjnym, nie krótszy niż 2 lata dla urządzeń grzewczych. Po tym czasie ciężar dowodu przechodzi na inwestora, dlatego tak istotne jest, by już w protokole odbioru odnotować wszelkie zastrzeżenia.

Wśród ośmiu najczęstszych błędów przy sporządzaniu dokumentacji powykonawczej dominują: brak numerów seryjnych urządzeń, wpisanie ciśnienia próbnego bez podania temperatury, brak daty na schemacie, podpisanie protokołu przez osobę bez uprawnień SEP, niekompletna lista materiałów, brak adnotacji o przeszkoleniu, brak pieczątki firmy wykonawcy oraz brak oryginału (w archiwum pozostaje kopia z pieczęcią).

WAŻNE: Jeśli inwestor odmawia podpisu protokołu, wykonawca wpisuje ten fakt do dokumentu, dołącza oświadczenie o gotowości do przekazania dzieła i powiadamia pisemnie inspektora nadzoru. W przypadku sporu sądowego taki zapis stanowi dowód, że wykonanie było zgodne z umową. Gdy wykonawca zbankrutował przed upływem rękojmi, inwestor dochodzi roszczeń od ubezpieczyciela gwarancji wadialnej lub z funduszu celowego, o ile taka polisa została wystawiona.

Perspektywa inwestora wymaga uwzględnienia trzech dodatkowych elementów przed złożeniem podpisu. Po pierwsze, sprawdzenia, czy przyłącze kominowe posiada aktualny protokół kominiarski (bez niego kocioł nie może być uruchomiony legalnie). Po drugie, weryfikacji, czy instalacja odgromowa budynku zapewnia ochronę sterownika kotła. Po trzecie, upewnienia się, że wykonawca dostarczył instrukcję w języku polskim oraz komplet kluczy serwisowych.

RADA PRAKTYKA: Dokumentację warto sporządzić w trzech egzemplarzach z góry: jeden dla inwestora (do wniosku o dotację), drugi dla wykonawcy (do książki obiektu), trzeci dla kierownika budowy. Każdy egzemplarz powinien zawierać identyczną treść i być parafowany na każdej stronie przez obie strony. Taki schemat eliminuje spory o treść dokumentu przy kontroli z Narodowego Funduszu Ochrony Środowiska.

Harmonogram czynności i schemat decyzyjny

Tydzień przed odbiorem wykonawca dostarcza projektantowi rzeczywisty schemat instalacji z naniesionymi trasami, ponieważ w praktyce prawie żadna realizacja nie pokrywa się w 100% z projektem. Kierownik budowy zatwierdza schemat, a inwestor otrzymuje kopię do wglądu i zgłoszenia ewentualnych uwag.

W dniu odbioru temperatura zewnętrzna powinna wynosić co najmniej 5°C, ponieważ przy niższych wartościach próba wodna obarczona jest ryzykiem zamarznięcia układu. W skrajnych przypadkach stosuje się nadtlenek wodoru jako dodatek do wody lub przeprowadza próbę sprężonym powietrzem.

Miesiąc po podpisaniu protokołu wykonawca dokonuje przeglądu gwarancyjnego polegającego na kontroli ciśnienia, temperatury i pracy automatyki. Dopiero po tym przeglądzie wpłata z programu Czyste Powietrze może zostać uznana za zakończoną, o czym informuje ostatnie pismo z WFOŚiGW.

EtapKiedyCo sprawdzićKto odpowiada
Przed odbiorem7 dni przedSchemat powykonawczy, dokumenty urządzeńKierownik budowy
W trakcie odbioruDzień wizjiPróba ciśnieniowa, uruchomienie, szkolenieInstalator SEP
Po odbiorze30 dni poPrzegląd gwarancyjny, pomiary kontrolneWykonawca
Rozliczenie dotacjiDo 90 dniKomplet dokumentów w NFOŚiGWInwestor
Serwis rocznyCo 12 miesięcyCzyszczenie, kontrola szczelnościAutoryzowany serwis

Protokół uproszczony wystarczy w budynkach jednorodzinnych o mocy kotła do 30 kW, bez instalacji podłogowej i bez współpracy z OZE. Pełna dokumentacja obowiązuje przy pompach ciepła, systemach solarnych, instalacjach podłogowych oraz wszędzie tam, gdzie suma mocy przekracza 50 kW. Schemat decyzyjny sprowadza się do trzech pytań: moc źródła, obecność OZE i wymóg banku.

Wariant dla bloków mieszkalnych różni się koniecznością uzyskania opinii kominiarskiej dla każdego pionu oraz protokołu z przeglądu instalacji w części wspólnej wykonanego przez zarządcę nieruchomości. W halach przemysłowych dochodzi wymóg sprawdzenia wydajności wentylacji nawiewnej i wywiewnej zgodnie z normą PN-EN 16798.

Dokumentacja powykonawcza, schemat rzeczywisty, wyniki próby szczelności, protokół uruchomienia źródła ciepła i potwierdzenie przeszkolenia to pięć filarów, na których opiera się zarówno wypłata dotacji, jak i bezproblemowa eksploatacja przez kolejne 15-20 lat. Każdy z tych elementów można zweryfikować samodzielnie jeszcze przed podpisaniem, korzystając z listy kontrolnej opisanej powyżej. Komentarz pod artykułem z konkretnym pytaniem dotyczącym Twojej instalacji pozwoli doprecyzować szczegóły techniczne.

Źródła i podstawy prawne: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), art. 57; Warunki techniczne wykonania i odbioru robót budowlanych część sanitarna (ITB 2015); PN-EN 12828:2014 instalacje grzewcze w budynkach; PN-EN 805:2002 zaopatrzenie w wodę; PN-EN 16798 wentylacja budynków; Program priorytetowy Czyste Powietrze wytyczne NFOŚiGW (nfosigw.gov.pl/czyste-powietrze); Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 131-136). Dane statystyczne dotyczące odmów wypłat na podstawie raportów rocznych WFOŚiGW za lata 2022-2024.
