Protokół odbioru instalacji gazowej wzór i lista kontrolna

Czym jest protokół odbioru instalacji gazowej i kiedy się go sporządza

Protokół odbioru instalacji gazowej to urzędowy dokument potwierdzający, że przewody, armatura i odbiorniki w Twoim lokalu zostały zmontowane zgodnie z projektem oraz obowiązującymi normami, a próba szczelności wypadła pozytywnie. Bez tego papieru nie dostaniesz licznika, nie podpiszesz umowy z dostawcą paliwa i nie odpalisz kuchenki ani kotła. Formalność niby niewielka, a jednak potrafi zatrzymać całą przeprowadzkę na kilka tygodni.

• Czym jest protokół odbioru instalacji gazowej i kiedy się go sporządza
• Kto wystawia protokół i jakich uprawnień wymaga odbiór gazu
• Jak przebiega próba szczelności i kontrola urządzeń gazowych
• Najczęstsze błędy przy odbiorze oraz pola protokołu, na które warto uważać

Odbiór wykonuje się dwukrotnie i w dwóch zupełnie różnych trybach. Najpierw operator sieci dystrybucyjnej (dawniej Zakład Gazowniczy) przyjmuje przyłącze oraz szafkę gazową z kurkiem głównym, a potem osoba z uprawnieniami budowlanymi w specjalności instalacyjnej sanitarnej sprawdza instalację wewnątrz budynku. Dopiero złożenie obu protokołów otwiera drogę do montażu licznika i rozruchu urządzeń.

W praktyce inwestor indywidualny najczęściej styka się z odbiorem wewnętrznym, bo przyłącze załatwia deweloper lub wykonawca domu. Właśnie ten drugi dokument decyduje, czy hydraulik i inspektor nadzoru dopuszczają Cię do użytkowania gazu.

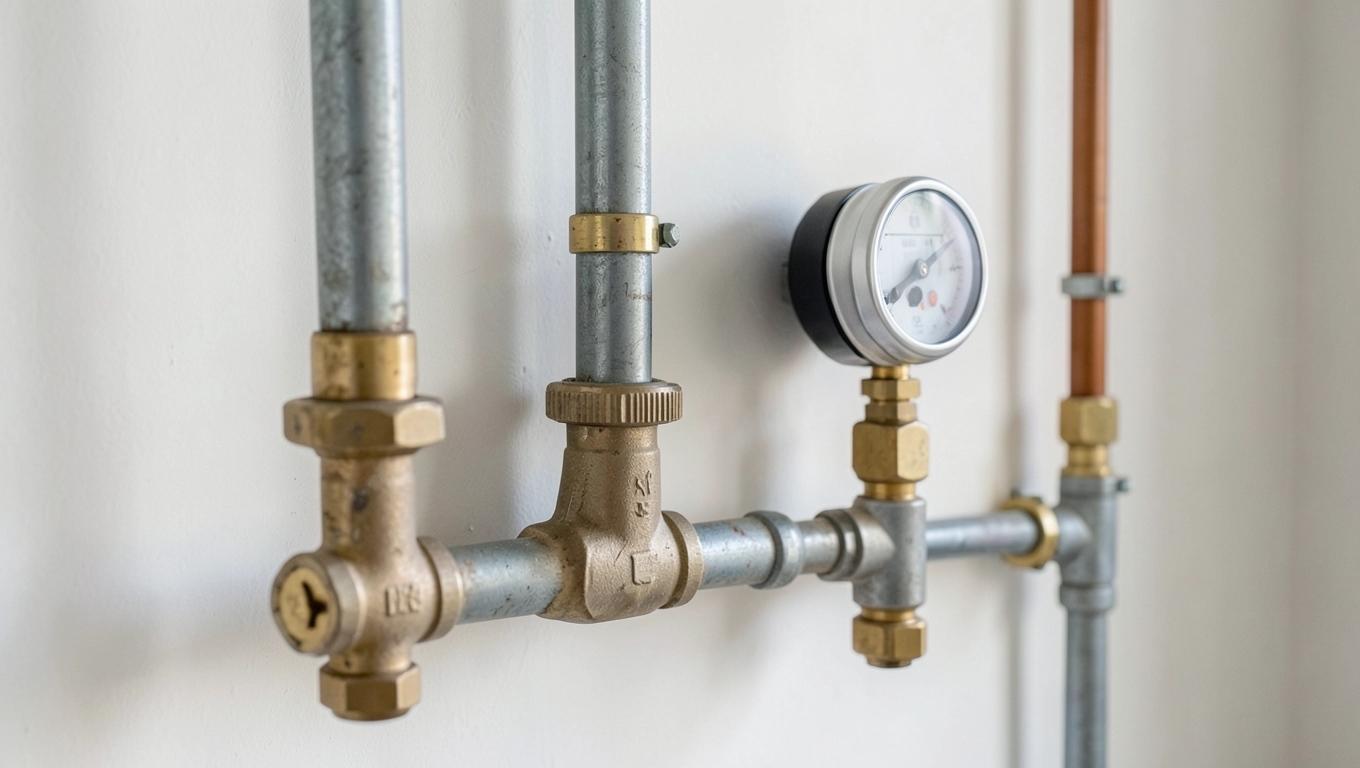

Kto wystawia protokół i jakich uprawnień wymaga odbiór gazu

Osobą uprawnioną do podpisania protokołu odbioru instalacji gazowej jest kierownik budowy posiadający uprawnienia budowlane w specjalności instalacyjnej sanitarnej. To ten sam fachowiec, który prowadzi dziennik budowy i odpowiada za zgodność robót z projektem. Bez jego wpisu dokument nie ma mocy prawnej, a ubezpieczyciel może odmówić wypłaty odszkodowania w razie wycieku.

Przy odbiorze kominiarskim oraz sprawdzeniu wentylacji w pomieszczeniu z kotłem lub piecem pojawia się jeszcze mistrz kominiarski. Jego opinia wchodzi w skład dokumentacji, choć sam nie podpisuje protokołu szczelności. W budynkach z kotłownią o mocy powyżej 30 kW dochodzi też uprawniony energetyk z grupy G3 (dozór nad urządzeniami, instalacjami i sieciami gazowymi), który potwierdza zdolność do bezpiecznej eksploatacji.

Przy nowoczesnych kotłach kondensacyjnych dochodzi jeszcze kwestia sterowania pogodowego i pomp obiegowych. Tu potrzebne są uprawnienia G1, bo automatyka kotła zasilana jest prądem 230 V i bez uziemienia oraz poprawnej polaryzacji odbiornik gazu nie dostanie dopuszczenia do rozruchu. Sprawdzenie ciągłości przewodu ochronnego PE mierzy się miernikiem rezystancji, a wymagana wartość to poniżej 0,5 Ω dla instalacji TN-S.

Jak przebiega próba szczelności i kontrola urządzeń gazowych

Próba szczelności to serce całego odbioru. Polega na napełnieniu instalacji sprężonym powietrzem lub azotem do ciśnienia próbnego 50 kPa (0,5 bara) i obserwacji manometru przez minimum 30 minut. Spadek ciśnienia o więcej niż 0,2 kPa w tym czasie oznacza nieszczelność i konieczność poprawy połączeń, najczęściej gwintowanych lub zaciskanych.

Próba wstępna wykonywana jest przed nałożeniem tynków, gdy przewody są jeszcze widoczne. Próba główna następuje po zakończeniu montażu, ale przed zaślepieniem otworów rewizyjnych. Dopiero obie próby zakończone wynikiem pozytywnym pozwalają wpisać do protokołu odbioru instalacji gazowej formułę "instalacja szczelna, dopuszczona do napełnienia gazem ziemnym".

Kontrola urządzeń obejmuje cztery kluczowe punkty. Pierwszy to poprawność podłączenia kuchenki, pieca lub kotła, drugi to ustawienie zaworu odcinającego w odległości nieprzekraczającej 1 m od odbiornika, trzeci to dostęp do kurka głównego w szafce gazowej bez potrzeby użycia narzędzi. Czwarty, często pomijany, to sprawdzenie drożności kanałów wentylacyjnych w łazienkach i kuchni, których pole przekroju musi wynosić minimum 200 cm² dla nawiewu i 160 cm² dla wywiewu w pomieszczeniu z kotłem.

Krok po kroku: ścieżka od projektu do rozruchu gazu

1. Otrzymujesz projekt instalacji gazowej zatwierdzony przez uprawnionego projektanta
2. Montaż przewodów i odbiorników przez ekipę z uprawnieniami G3
3. Próba szczelności wstępna powietrzem do 50 kPa, czas 30 min
4. Zamknięcie bruzd, wykonanie tynków i okładzin
5. Próba główna szczelności oraz kontrola urządzeń i wentylacji
6. Sporządzenie protokołu odbioru instalacji gazowej z podpisami kierownika budowy i inspektora nadzoru
7. Zgłoszenie do operatora sieci dystrybucyjnej, montaż licznika, rozruch kotła

Najczęstsze błędy przy odbiorze oraz pola protokołu, na które warto uważać

Brak kratki nawiewnej w pomieszczeniu z kotłem to przyczyna blisko 40% wszystkich odmów podpisania protokołu. Instalator montuje kocioł, zapomina o otworze 14×14 cm w dolnej części ściany zewnętrznej, a kominiarz odmawia odbioru, bo spaliny nie mają czym być usuwane przy zamkniętej stolarce okiennej. Naprawa wymaga kucia ściany i wstawienia kratki z siatką o oczku do 10 mm.

Drugą plagą jest niewłaściwe usytuowanie szafki gazowej. Norma PN-92/B-01706 mówi, że kurek główny musi być dostępny z poziomu terenu bez wchodzenia do budynku, a odległość szafki od okna piwnicy to minimum 0,5 m. Zdarza się, że deweloper wstawia szafkę za ogrodzeniem posesji, co utrudnia odczyt i awaryjne odcięcie gazu.

Zwróć uwagę na trzy pola w protokole odbioru instalacji gazowej, które wykraczają poza formalną poprawność. Pierwsze to ciśnienie próby wpisane w kPa z dokładnością do 0,1. Drugie to czas trwania próby w minutach (minimum 30). Trzecie to wykaz urządzeń z numerami seryjnymi, bo bez nich nie zamówisz gwarancji producenta. Jeśli którekolwiek pole jest puste lub wpisane ołówkiem, dokument jest nieważny.

Checklista kupującego: 15 punktów, które możesz zweryfikować sam

• Szafka gazowa stoi w granicy działki, kurek dostępny bez klucza
• W pomieszczeniu z kotłem jest kratka nawiewna min. 200 cm²
• Kratka wentylacyjna wywiewna w kuchni drożna, niezasłonięta
• Zawór odcinający przy kuchence w zasięgu ręki, nie za lodówką
• Przewody gazowe nie biegną wzdłuż kabli elektrycznych (min. 10 cm)
• Kocioł ma tabliczkę znamionową i certyfikat CE
• Czujnik tlenku węgla zamontowany w kotłowni na wysokości 1,5 m
• Licznik gazowy zaplanowany w miejscu łatwo dostępnym dla inkasenta
• Wszystkie połączenia gwintowane widoczne, nie zakryte tynkiem
• Rura odprowadzenia spalin z kotła wpięta w komin przez trójnik rewizyjny
• Przewody oznaczone żółtym kolorem co 1 m (wymóg po 2020 roku)
• Projekt instalacji przechowywany razem z protokołem
• Dziennik budowy z wpisem o zakończeniu robót gazowych
• Umowa z serwisem kotła na pierwsze uruchomienie
• Instrukcja obsługi kotła w języku polskim w kotle lub obok

Na co uważać przy pierwszym uruchomieniu

Pierwszego rozruchu nie wykonuje przypadkowy hydraulik, a autoryzowany serwis producenta kotła. Włącza on urządzenie pod obciążeniem, sprawdza parametry spalin analizatorem (CO poniżej 1000 ppm, NO poniżej 200 mg/m³ dla klasy 5), ustawia krzywą grzewczą i programuje sterownik pogodowy. Bez tego wpisu w karcie gwarancyjnej kocioł traci gwarancję na wymiennik.

Koszty całego procesu różnią się znacząco w zależności od regionu i zakresu prac. Instalacja gazowa w domu jednorodzinnym o powierzchni 120 m² to wydatek rzędu 8000-12000 zł, w mieszkaniu deweloperskim 40 m² zamyka się zwykle w kwocie 2500-4000 zł. Sam odbiór wewnętrzny z próbą szczelności to koszt 300-600 zł, a szafka gazowa z montażem od 400 do 900 zł. Do tego dochodzi opłata przyłączeniowa dla operatora sieci, która w 2024 roku waha się od 1800 do 3500 zł za przyłącze o długości do 15 m.

Dokumenty, które musisz przechowywać razem z protokołem odbioru instalacji gazowej, to projekt z naniesionymi zmianami powykonawczymi, dziennik budowy, certyfikaty CE urządzeń, schemat trasy przewodów oraz instrukcja eksploatacji kotła. Bez tego kompletu nie sprzedasz domu, bo bank odmówi kredytu hipotecznego, a ubezpieczyciel wypłaty za szkodę.

Formalności po podpisaniu protokołu

Z protokołem w ręku udajesz się do biura obsługi klienta operatora sieci dystrybucyjnej z wnioskiem o zawarcie umowy kompleksowej. Potrzebujesz dowodu osobistego, dokumentu własności lokalu, projektu instalacji i właśnie protokołu odbioru. Operator zakłada licznik w ciągu 14 dni, chyba że instalacja wymaga dodatkowej modernizacji przyłącza.

W tym samym tygodniu serwis producenta kotła uruchamia urządzenie i wypełnia kartę gwarancyjną. Pierwsze palenie powinno odbywać się w obecności domownika, który uczy się obsługi sterownika, odczytu ciśnienia w naczyniu wzbiorczym oraz lokalizacji zaworu bezpieczeństwa. Cały proces od podpisania protokołu do pierwszego grzania trwa zwykle od 7 do 21 dni.

Źródła: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414), norma PN-92/B-01706 dotycząca instalacji gazowych, Polska Norma PN-EN 1775 dotycząca projektowania instalacji gazowych, strona Głównego Urzędu Nadzoru Budowlanego (gunb.gov.pl) oraz portale branżowe instalatorów gazowych.
