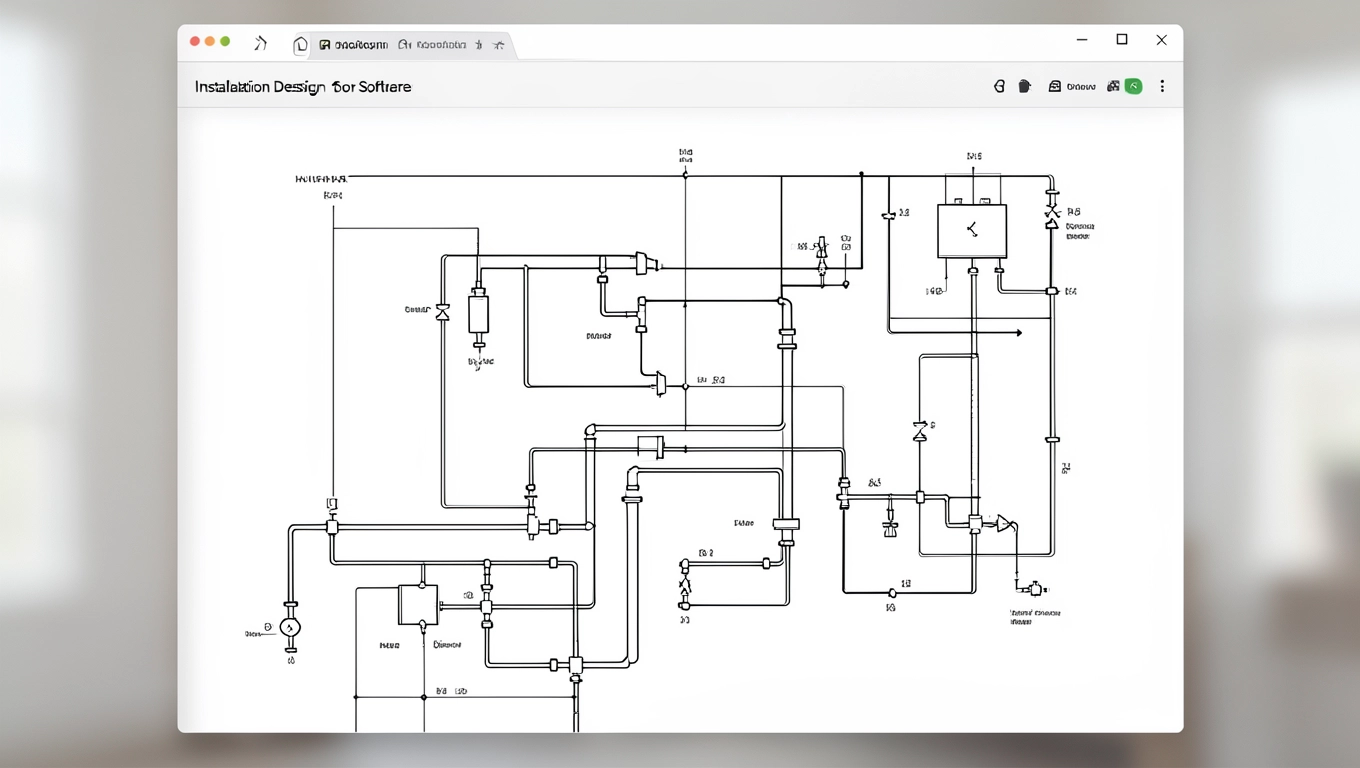

Darmowy program do projektowania instalacji: zaplanuj ją w 10 minut

Godziny wklepywania symboli w AutoCADzie, prowizoryczne tabelki w Excelu i wieczne pytanie „czy ten przewód udźwignie" zamiast realnej pracy na budowie. Darmowy program do projektowania instalacji działający w przeglądarce potrafi odciążyć od tych frustracji, pod warunkiem że rozumie się jego granice i wie, czego wymagać od narzędzia, które nie kosztuje ani złotówki.

• Projektowanie instalacji elektrycznej krok po kroku w przeglądarce
• Automatyczny dobór zabezpieczeń i przewodów bez kalkulatora
• Kosztorys instalacji elektrycznej online: ceny katalogowe i własne stawki
• Na co uważać, korzystając z darmowego programu do projektowania instalacji
• Porównanie z płatnymi programami i tradycyjnymi metodami

Projektowanie instalacji elektrycznej krok po kroku w przeglądarce

Pierwszy etap zaczyna się zawsze od rzutu mieszkania lub domu. Bez podkładu nie da się rozmieścić gniazdek, łączników ani punktów oświetleniowych, więc program oczekuje pliku graficznego albo ręcznie naszkicowanego obrysu pomieszczeń. Najwygodniej wgrać zeskanowany PDF z archiwum lub screenshot z Google Maps, a następnie skalować go, klikając dwa znane punkty.

Kiedy ściany już „stoją", przychodzi czas na wyposażenie. Kliknięciem dodajesz gniazda 230 V, łączniki schodowe, punkty świetlne, a nawet specjalne obwody siłowe pod piekarnik czy indukcyjną płytę. Każdy element ląduje na warstwie, więc jednym ruchem myszy wyłączasz oświetlenie, by zobaczyć wyłącznie rozmieszczenie gniazd.

Trzeci krok to logiczne pogrupowanie punktów w obwody. Praktyka pokazuje, że jeden obwód oświetleniowy powinien obsługiwać nie więcej niż 8-10 lamp, a obwód gniazd 230 V nie więcej niż 8 gniazd, bo tak wymusza norma PN-HD 60364.4.41 i ograniczenia wyłączników nadprądowych B16. Program sam wylicza sumaryczne obciążenie i podpowiada, kiedy przekraczasz bezpieczną granicę 3680 W na obwód.

Czwarty etap to rozdzielnica. W przeglądarkowym edytorze DIN układasz moduły: wyłączniki nadprądowe, różnicówki, ochronniki przepięciowe. Narzędzie pilnuje, by suma prądów znamionowych zabezpieczeń nie przekraczała prądu znamionowego wyłącznika głównego, a także rezerwuje miejsce na moduły rezerwowe, które w praktyce kosztują grosze, a ratują, kiedy trzeba dołożyć obwód ładowarki samochodu.

Ostatni krok to eksport. Profesjonalny PDF z rzutem, schematem rozdzielnicy i listą materiałów gotowy jest w kilka sekund. Dobry program wygeneruje też plik CSV dla hurtowni albo kosztorys w formacie XLSX, by kierownik budowy mógł od razu zamawiać przewody.

Jak wygląda proces na konkretnym przykładzie

Kuchnia o powierzchni 15 m² w standardowym mieszkaniu zazwyczaj potrzebuje trzech obwodów: jednego dla gniazd nad blatem (B16, przewód 3×2,5 mm²), drugiego dla zmywarki i piekarnika (B16, osobny, by nie wyzwalały bezpiecznika w trakcie gotowania), trzeciego dla oświetlenia (B10, przewód 3×1,5 mm²). To rozkład wynikający z faktu, że pojedynczy obwód B16 z przewodem 2,5 mm² utrzymuje prąd 16 A, czyli około 3,7 kW mocy ciągłej.

Automatyczny dobór zabezpieczeń i przewodów bez kalkulatora

Krzywa B i C to nie marketingowa zagadka, lecz fizyka. Charakterystyka B wyzwala przy prądzie 3-5 razy większym od znamionowego, a C przy 5-10 razy, co ma znaczenie przy rozruchu silników i transformatorów. Dla typowych obwodów oświetleniowych i gniazd 230 V stosuje się B10 oraz B16, natomiast dla silników pomp, klimatyzacji albo ładowarek pojazdów częściej sprawdza się C16.

Przewody dobiera się metodą spadku napięcia i obciążalności długotrwałej. Według normy PN-HD 60364.5.52 spadek napięcia od rozdzielnicy do najdalej położonego odbiornika nie powinien przekraczać 4%, a w instalacjach z wrażliwą elektroniką najlepiej trzymać się poniżej 3%. To dlatego obwód o długości 28 m zasilający gniazda potrzebuje przewodu 2,5 mm², a nie 1,5 mm².

Algorytm w darmowym programie opiera się na tych samych tablicach, których używają projektanci. Wystarczy wskazać punkt odbioru, a program wyznacza trasę, mierzy długość przewodu po najkrótszej linii ścian i automatycznie podpowiada minimalny przekrój. Mechanizm opiera się na wzorze ΔU = (ρ × L × I × 2) / (γ × S), gdzie ρ to rezystywność miedzi, L długość obwodu, I prąd obciążenia, γ konduktywność, S przekrój.

Symetryczny rozkład faz L1, L2, L3 w budynkach z zasilaniem trójfazowym to osobna sztuka. Program rozkłada obciążenia tak, by różnica między fazami nie przekraczała 10%, co minimalizuje prąd w przewodzie neutralnym i zmniejsza straty. Bez tej kontroli w domu 120 m² łatwo o sytuację, w której jedna faza dźwiga 6 kW, a druga zaledwie 1,5 kW.

Narzędzie podpowiada też przekrój przewodu ochronnego PE oraz dobór wyłącznika różnicowoprądowego 30 mA dla obwodów końcowych. To istotne, bo różnicówka chroni życie w razie uszkodzenia izolacji, odcinając zasilanie w ciągu 30-40 ms, gdy prąd upływu przekroczy 30 mA.

Kiedy automatyczna podpowiedź nie wystarczy

Przy instalacjach z fotowoltaiką, magazynem energii albo ładowarką 11 kW algorytm należy traktować jak wstęp. W takich przypadkach obowiązują dodatkowe wytyczne producenta inwertera i wymogi lokalnego zakładu energetycznego, a te wykraczają poza bazowe reguły programu.

Kosztorys instalacji elektrycznej online: ceny katalogowe i własne stawki

Kosztorys to nie tylko suma materiałów. Koszt przewodu, osprzętu i zabezpieczeń stanowi zazwyczaj 40-50% wartości całej inwestycji, resztę zjada robocizna. Dlatego dobry program pozwala wprowadzić zarówno ceny katalogowe z hurtowni, jak i własne stawki za punkt elektryczny czy metr bieżący trasy kablowej.

Przykład dla domu 120 m²: 18 obwodów, około 850 m przewodu YDYp 3×2,5 mm², 240 m przewodu 3×1,5 mm², rozdzielnica 36-modułowa, 42 gniazda, 24 punkty oświetleniowe. Materiał oscyluje między 7 a 12 tys. złotych, robocizna dochodzi do 8-14 tys. złotych w zależności od regionu i standardu wykończenia.

Eksport do PDF i CSV pozwala wysłać kosztorys inwestorowi albo hurtowni w ciągu minuty. Hurtownia zwykle odpowiada wyceną w 24 godziny, a różnica między ceną z narzędzia a ofertą dostawcy wynosi 2-5%. To akceptowalny margines błędu, o ile wprowadzisz aktualne stawki katalogowe.

Przy intensywnych negocjacjach z klientem pomaga funkcja „wariantowania". Można w trzy kliknięcia zamienić osprzęt z podstawowego na premium i pokazać różnicę rzędu 1 200-1 800 zł na całej instalacji. Ta transparentność buduje zaufanie, bo klient widzi, za co dokładnie dopłaca.

Na co uważać, korzystając z darmowego programu do projektowania instalacji

Żaden darmowy program do projektowania instalacji nie zastąpi uprawnień budowlanych ani SEP. Sugestie zabezpieczeń i przekrojów to punkt wyjścia, nie gotowy projekt wykonawczy. Odpowiedzialność za zgodność z normą PN-HD 60364 oraz przepisami przeciwpożarowymi spoczywa zawsze na projektancie z uprawnieniami.

Błędne dane wejściowe dają błędne wyniki. Jeśli źle zmierzysz odległość obwodu albo wpiszesz zaniżoną moc odbiornika, program wygeneruje nieprawidłowy dobór przewodu. Dlatego przed eksportem warto sprawdzić każdy punkt: pobór mocy lodówki to około 100-150 W, piekarnika 2,5-3,5 kW, a pralki 2-2,3 kW w trakcie grzania wody.

Kolejna pułapka to brak uwzględnienia stref wilgotnych. W łazienkach obowiązuje podział na strefy 0-3 według normy IEC 60364.7.701, a gniazda 230 V mogą znajdować się wyłącznie w strefie 3, czyli minimum 60 cm od krawędzi wanny czy prysznica. Program nie zawsze pilnuje tych granic, więc to Ty musisz je narzucić.

Ostrożność nie oznacza rezygnacji z darmowych narzędzi. Oznacza świadome korzystanie z ich możliwości z pełną wiedzą, że końcowy projekt wymaga pieczątki osoby uprawnionej i sprawdzenia z obowiązującymi normami. Świadomy inwestor, który przychodzi do projektanta z gotowym rysunkiem i wstępnym kosztorysem, oszczędza średnio 15-20% czasu pracy specjalisty.

Porównanie z płatnymi programami i tradycyjnymi metodami

Excel i kartka papieru wciąż goszczą w warsztatach wielu instalatorów, choć ich ograniczenia są widoczne gołym okiem. Excel nie pilnuje spadków napięcia, nie rysuje schematów, a każda zmiana to ręczne przeliczanie formuł. AutoCAD daje precyzję, ale godziny nauki i licencja za kilka tysięcy złotych skutecznie odstraszają małe ekipy.

Płatne programy branżowe oferują współpracę w chmurze, integrację z hurtowniami i biblioteki producentów. Ich przewaga nad darmowymi narzędziami widoczna jest przy projektach komercyjnych, gdzie liczy się zgodność z BIM i wymogami inwestora. Przy typowym domu jednorodzinnym ta różnica rzadko uzasadnia wydatek kilku tysięcy złotych rocznie.

Kluczowy parametr przy wyborze to tempo wdrożenia. Narzędzie przeglądarkowe, które pozwala postawić pierwszą rozdzielnicę w 10 minut, wygrywa z profesjonalnym pakietem, jeśli ekipa nie projektuje codziennie. Czas poświęcony na naukę AutoCAD-a zwraca się dopiero przy kilkudziesięciu projektach rocznie.

Kiedy wybrać darmowe, a kiedy płatne narzędzie

Darmowy program do projektowania instalacji sprawdza się przy domach jednorodzinnych, małych lokalach i prostych modernizacjach. Płatne rozwiązania wchodzą w grę przy obiektach wielkopowierzchniowych, halach przemysłowych i instalacjach wymagających certyfikacji BIM Level 2.

Sugestie z darmowego narzędzia są wartościowe, lecz projekt wykonawczy zawsze wymaga weryfikacji osoby z uprawnieniami budowlanymi w specjalności instalacyjnej. Bezpieczeństwo pożarowe i ochrona przeciwporażeniowa zależą od doświadczenia projektanta, nie od algorytmu.

Pierwszy projekt w 10 minut bez instalacji i logowania da się przygotować nawet w przerwie na kawę. Wystarczy zeskanowany rzut, podstawowe wymiary pomieszczeń i lista urządzeń, a resztę prowadzi narzędzie. Potem pozostaje weryfikacja z uprawnionym instalatorem i uzupełnienie o protokoły pomiarowe.

Źródła i normy: PN-HD 60364 (norma instalacji elektrycznych niskiego napięcia, dostępna w Polskim Komitecie Normalizacyjnym, www.pkn.pl), IEC 60364 (międzynarodowy odpowiednik, www.iec.ch), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), katalogi producentów osprzętu i przewodów dostępne na stronach hurtowni elektrotechnicznych.
