Instalacja CWU z zasobnikiem – schemat, który działa od razu

W domu z łazienką na piętrze i kuchnią na parterze każde otwarcie kranu uruchamia rytuał: kilkanaście, czasem kilkadziesiąt sekund czekania, aż z rury spłynie zastygła woda. W skali roku to 5-10 litrów dziennie zmarnionej wody i od 300 do 600 zł wydanych na jej podgrzanie. Schemat instalacji CWU z zasobnikiem wyposażonym w pętlę cyrkulacyjną rozwiązuje ten problem u źródła zamiast czekać, odkręcasz kran i od razu masz ciepłą wodę o temperaturze 45-55°C. Poniżej znajdziesz konkretny układ elementów, dobór pompy, naczynia przeponowego i średnic rur, a także listę błędów, które widywałem w praktyce monterów i które potrafią zepsuć nawet dobraną konfigurację.

• Schemat instalacji CWU z zasobnikiem: przepływ od kotła do kranu
• Dobór pompy cyrkulacyjnej i naczynia przeponowego do zasobnika 60 l
• Najczęstsze błędy przy montażu cyrkulacji CWU z zasobnikiem
• Rozbudowa instalacji CWU: solary, kocioł węglowy i zawór trójdrogowy
• Montaż krok po kroku: lista materiałów i kolejność prac
• Kiedy wymagany jest projekt instalacji CWU
• Oszczędności, zwrot inwestycji i praktyczne wyliczenia
• Najważniejsze decyzje projektowe w skrócie

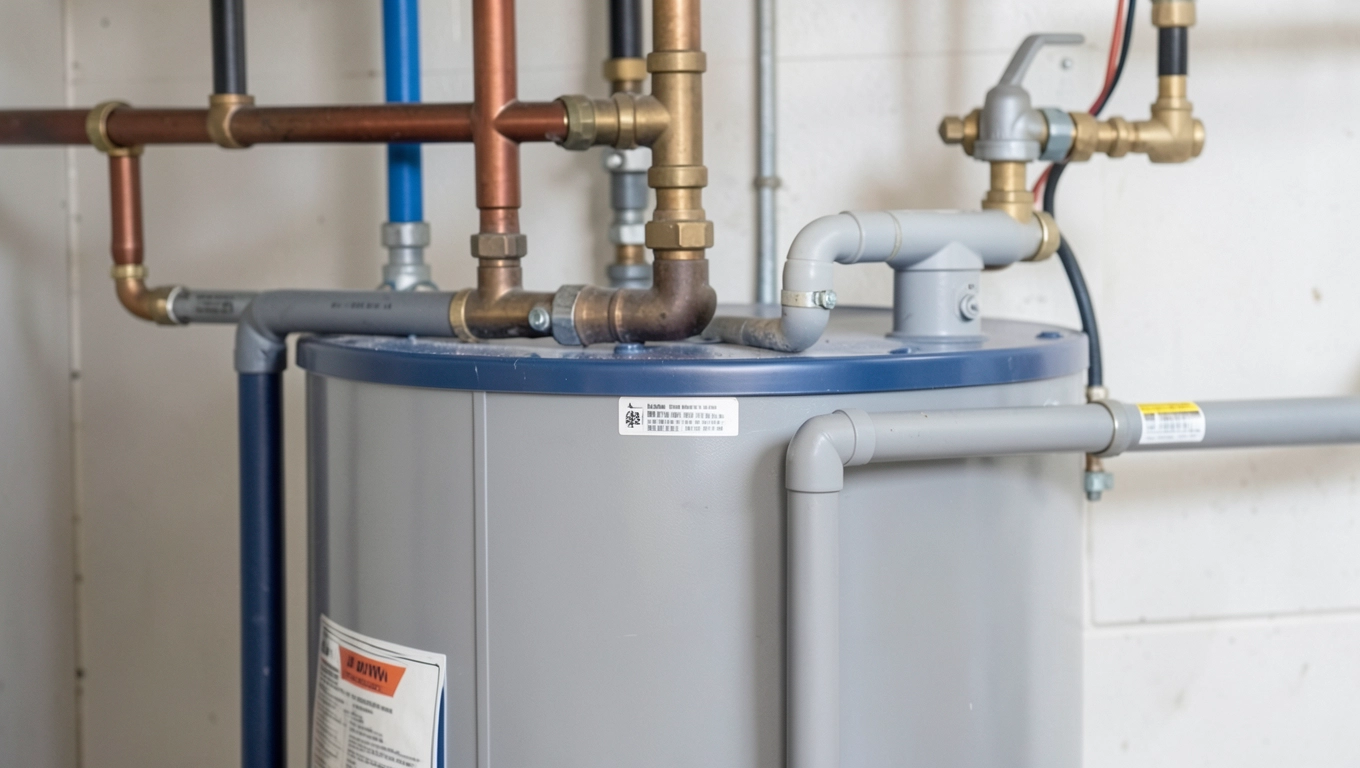

Schemat instalacji CWU z zasobnikiem: przepływ od kotła do kranu

Centralny punkt układu stanowi kocioł dwufunkcyjny z wbudowanym zasobnikiem ciepłej wody o pojemności około 60 litrów. Zasobnik pełni rolę magazynu energii woda jest podgrzewana cyklicznie, a nie na bieżąco, co stabilizuje temperaturę i ogranicza wahania ciśnienia w instalacji. Ciepło z wymiennika kotła trafia do zbiornika przez wężownicę, a stamtąd do pionu zasilającego punkty poboru.

Pion CWU dochodzi do najwyżej położonego punktu, najczęściej łazienki na piętrze. Stamtąd woda wraca rurą cyrkulacyjną, która zamyka obieg w zasobniku. W najniższym punkcie pętli pracuje pompa cyrkulacyjna to jej praca sprawia, że woda w rurach nie stygnie, lecz krąży w niewielkim obiegu z prędkością 0,2-0,4 m/s.

Kierunek przepływu w rurze cyrkulacyjnej ma znaczenie idzie od najdalej położonego punktu poboru z powrotem do zasobnika. W praktyce oznacza to, że jeśli najdalej jest prysznic na piętrze, rura cyrkulacyjna powinna odchodzić tuż za nim, a nie przed nim. Dzięki temu ostatni fragment sieci ma priorytet i jako pierwszy dostarcza wodę o żądanej temperaturze.

Izolacja rury cyrkulacyjnej to nie kwestia estetyki, lecz ekonomii. Rura bez otuliny traci około 4-6 W na metr bieżący, przy 30 metrach pętli daje to 120-180 W mocy grzewczej działającej nieustannie. Otulina z kauczuku o grubości 9 mm ogranicza tę stratę o ponad 80%, co w skali roku przekłada się na kilkaset złotych oszczędności.

Dobór pompy cyrkulacyjnej i naczynia przeponowego do zasobnika 60 l

Pompa cyrkulacyjna w instalacji CWU różni się od pompy obiegowej centralnego ogrzewania przede wszystkim materiałem wirnika. Woda użytkowa bywa agresywna chemicznie, szczególnie w starszych sieciach wodociągowych, dlatego obudowa i wirnik powinny być wykonane ze stali nierdzewnej lub mosiądzu. Modele z tworzywa sztucznego sprawdzają się tylko w instalacjach z uzdatnianą wodą.

Wydajność pompy dobiera się do oporów hydraulicznych pętli. Dla typowej instalacji domowej o długości 15-25 metrów rury DN 15 wystarczy pompa o wydajności 0,3-0,5 m³/h przy słupie 0,5-1 m. Przepływomierz wbudowany w pompę lub zawór regulacyjny pozwala ustawić dokładnie taką prędkość przepływu, która zapewnia 1,5-2 wymiany wody w rurze na godzinę mniej oznacza stygnięcie, więcej to niepotrzebne straty energii.

⚠️ Pompa bez zegara to najczęstszy błąd w tanich instalacjach. Cyrekulacja działająca 24 godziny na dobę zużywa 0,4-0,6 kWh dziennie, czyli około 200 zł rocznie. Model z programatorem tygodniowym i wbudowanym termostatem pozwala uruchamiać obieg tylko wtedy, gdy faktycznie korzystasz z ciepłej wody.

Naczynie przeponowe do CWU pełni funkcję kompensacyjną. Woda podgrzana z 10°C do 55°C zwiększa swoją objętość o około 1,7%, co dla zasobnika 60 l daje wzrost rzędu 1 litra. Bez naczynia ta objętość musiałaby znaleźć ujście w zaworze bezpieczeństwa, powodując jego cykliczne otwieranie. Dobór naczynia wylicza się ze wzoru: V = 0,045 × pojemność zasobnika. Dla 60 l wychodzi 2,7 l objętości efektywnej, ale w praktyce montuje się naczynie o pojemności całkowitej 8-12 l, ponieważ współczynnik wypełnienia rzadko przekracza 50%.

Miejsce montażu naczynia przeponowego jest ściśle określone normą PN-EN 806. Powinno znajdować się na zasilaniu CWU, jak najbliżej zasobnika, ale nie dalej niż 1,5 metra. Ciśnienie wstępne w naczyniu ustawia się na 0,5 bar poniżej ciśnienia panującego w instalacji, zwykle 2,5-3 bar dla typowej sieci wodociągowej.

Termostat w pompie cyrkulacyjnej współpracuje z czujnikiem temperatury zamontowanym na rurze powrotnej. Gdy temperatura spada poniżej ustawionej wartości (zwykle 40°C), pompa uruchamia się i przetłacza wodę do momentu ponownego osiągnięcia progu. Dzięki temu w rurach krąży wyłącznie woda gorąca, a zimny start rano ogranicza się do kilkudziesięciu sekund zamiast kilku minut.

Najczęstsze błędy przy montażu cyrkulacji CWU z zasobnikiem

Pomijanie izolacji rury cyrkulacyjnej to błąd numer jeden w polskich realizacjach. Inwestorzy tłumaczą go oszczędnością, ale paradoksalnie brak otuliny zwiększa koszty eksploatacji o kwotę znacznie przewyższającą cenę materiału. Izolacja o grubości 9 mm kosztuje około 8-12 zł za metr bieżący, a jej brak oznacza stałą stratę ciepła widoczną na rachunku za gaz.

Drugi błąd to montaż pompy cyrkulacyjnej bez zaworu zwrotnego. Bez niego woda cofająca się z pętli miesza się z zimną w zasilaniu, obniżając temperaturę w zasobniku. Kocioł uruchamia się wtedy częściej, zużywa więcej gazu, a użytkownik odczuwa to jako wyraźnie dłuższy czas oczekiwania na ciepłą wodę po dłuższej przerwie nocnej.

Za małe naczynie przeponowe to kolejna typowa pomyłka. Monterzy stosują niekiedy naczynie 5-litrowe dla zasobnika 60 l, co spełnia wzór minimalny, ale w praktyce prowadzi do częstego otwierania zaworu bezpieczeństwa. Bezpieczniejsze minimum to 8 l, a w instalacjach z twardą wodą lub wysokim ciśnieniem w sieci lepiej sprawdza się 12 l.

Kierunek montażu zaworu zwrotnego bywa odwrócony strzałka na korpusie wskazuje kierunek przepływu, a montaż odwrotny całkowicie blokuje cyrkulację. Przed pierwszym uruchomieniem warto sprawdzić poprawność ustawienia, bo objaw jest podobny do zatkanego filtra: brak przepływu przy słyszalnej pracy pompy.

Brak odpowietrzenia instalacji przed pierwszym uruchomieniem prowadzi do zatkania pętli poduszkami powietrznymi. Objawia się to charakterystycznym bulgotem w rurach i nierównomiernym podgrzewaniem część kranów dostaje wodę gorącą natychmiast, inne wymagają kilkudziesięciu sekund czekania. Odpowietrzanie wykonuje się przez otwarcie najwyżej położonego punktu poboru przy jednoczesnym uruchomieniu pompy cyrkulacyjnej na pełnej mocy.

Ustawienie harmonogramu pompy bez uwzględnienia realnych godzin korzystania z wody to częste przeoczenie. W typowej rodzinie gorąca woda potrzebna jest rano między 6:00 a 9:00 oraz wieczorem między 17:00 a 22:00. Programator pompy ustawiony na inne godziny działa wtedy, gdy nikt z domowników nie korzysta z kranów, a wieczorem użytkownik czeka na ciepłą wodę tak samo jak bez cyrkulacji.

Rozbudowa instalacji CWU: solary, kocioł węglowy i zawór trójdrogowy

Schemat instalacji CWU z zasobnikiem można rozbudować na kilka sposobów, w zależności od dostępnego źródła ciepła i planowanego budżetu. Najczęściej stosowane rozszerzenia to podłączenie zasobnika 300+ l obsługiwanego przez kocioł węglowy lub wpięcie kolektorów słonecznych z wymiennikiem pośrednim.

Przy rozbudowie o kocioł węglowy kluczową zmianą jest większy zasobnik. Typowa rodzina czteroosobowa potrzebuje 250-300 litrów ciepłej wody na dobę, a przy zwiększonej pojemności zbiornika zmienia się również dobór naczynia przeponowego. Wzór V = 0,045 × pojemność zasobnika daje dla 300 l wynik 13,5 l, ale w praktyce montuje się naczynie 18-24 l, uwzględniając temperaturę pracy do 80°C.

Schemat połączenia trzyrurowego z zaworem przełączającym pozwala na priorytetowe wykorzystanie energii słonecznej. Zawór trójdrogowy kieruje wodę z kolektorów do zasobnika tak długo, jak jej temperatura przekracza 45°C. Gdy słońce nie wystarcza, zawór automatycznie przełącza obieg na kocioł, zapewniając ciągłość dostaw gorącej wody.

Montaż kolektorów słonecznych wymaga wpięcia w układ dodatkowego wymiennika ciepła, najczęściej w dolnej części zasobnika. Trzy do czterech paneli płaskich o łącznej powierzchni 6-8 m² pokrywa 50-70% zapotrzebowania na ciepłą wodę w sezonie od marca do października. W miesiącach zimowych system działa jako wspomaganie kotła, obniżając jego pracę o 20-30%.

Zawór trójdrogowy mieszający w instalacji CWU pełni podwójną funkcję: pozwala obniżyć temperaturę wody w punktach poboru do bezpiecznych 55-60°C, jednocześnie utrzymując wyższą temperaturę w zasobniku (65-75°C) dla potrzeb dezynfekcji termicznej. Temperatura powyżej 60°C eliminuje Legionellę pneumophila, bakterię rozwijającą się w instalacjach z wodą o temperaturze 20-45°C.

⚠️ W instalacjach z cyrkulacją ryzyko rozwoju Legionelli rośnie, ponieważ woda w rurach utrzymuje temperaturę sprzyjającą bakteriom. Rozwiązaniem jest okresowe podnoszenie temperatury w zasobniku do 70°C na 30-60 minut raz w tygodniu, co powinno być uwzględnione w ustawieniach sterownika kotła.

Montaż krok po kroku: lista materiałów i kolejność prac

Montaż instalacji CWU z cyrkulacją zaczyna się od sporządzenia schematu z dokładnymi wymiarami i oznaczeniem punktów poboru. Bez tego etapu łatwo o pomyłki w doborze długości rur, lokalizacji pompy i miejsca montażu naczynia przeponowego. Pomiary obejmują odległość od zasobnika do każdego punktu poboru, łączną długość pętli cyrkulacyjnej oraz dostęp do gniazdka elektrycznego w pobliżu planowanej lokalizacji pompy.

Lista materiałów obejmuje rurę ciepłej wody DN 15 lub DN 18, rurę cyrkulacyjną DN 12 w izolacji, kształtki mosiężne lub z PPSU, pompę cyrkulacyjną z zegarem, naczynie przeponowe 8-12 l, zawór zwrotny, zawór bezpieczeństwa 6 bar oraz opaski zaciskowe. Narzędzia to obcinak do rur, kalibrator, zgrzewarka do PPSU lub zaciskarka do rur warstwowych, klucz dynamometryczny do kształtek oraz poziomica.

Kolejność prac determinuje późniejszą szczelność i poprawność działania układu. Pierwszy krok to montaż zaworu bezpieczeństwa i naczynia przeponowego na zasilaniu CWU przy zasobniku. Drugi krok to prowadzenie rury ciepłej wody do najdalej położonego punktu poboru z zachowaniem spadku 0,5% w kierunku najwyższego punktu. Trzeci krok to montaż pompy cyrkulacyjnej w najniższym miejscu pętli, zaraz za ostatnim punktem poboru.

Czwarty krok to wykonanie rury cyrkulacyjnej wracającej do zasobnika. Rura musi być izolowana na całej długości, łącznie z kolanami i trójnikami. Piąty krok to montaż zaworu zwrotnego na powrocie cyrkulacji, tuż przed wejściem do zasobnika. Szósty krok to odpowietrzenie instalacji przez otwarcie wszystkich punktów poboru przy uruchomionej pompie.

Checklist przed pierwszym uruchomieniem obejmuje sprawdzenie szczelności połączeń (ciśnienie próbne 6 bar przez 30 minut), kontrolę kierunku zaworu zwrotnego, ustawienie zegara pompy na realne godziny korzystania z wody, ustawienie termostatu pompy na 40°C oraz sprawdzenie ciśnienia wstępnego w naczyniu przeponowym. Pominięcie któregokolwiek z tych punktów skutkuje obniżonym komfortem lub wyższymi kosztami eksploatacji.

Kiedy wymagany jest projekt instalacji CWU

Polskie prawo budowlane rozróżnia instalację CWU wymagającą projektu od takiej, którą można wykonać na podstawie zgłoszenia. Instalacja o mocy cieplnej powyżej 50 kW lub obsługująca budynek wielorodzinny wymaga pełnego projektu sporządzonego przez osobę z uprawnieniami. W domu jednorodzinnym z kotłem do 30 kW wystarczy projekt wykonawczy sporządzony przez instalatora z odpowiednimi kwalifikacjami.

Norma PN-92/B-01706 oraz PN-EN 806 określają wymagania techniczne dla instalacji wody użytkowej, w tym dopuszczalne prędkości przepływu, minimalne średnice rur, wymagania dotyczące izolacji i lokalizacji naczynia przeponowego. Zgodność z tymi normami jest obowiązkowa w nowych budynkach i zalecana przy modernizacji starszych instalacji.

Przyłącze cyrkulacji w budynku wielorodzinnym musi spełniać dodatkowe wymagania przeciwpożarowe i sanitarne. Przejścia przez stropy wymagają zabezpieczenia ogniochronnego, a materiały izolacyjne muszą posiadać atest niepalności. W domu jednorodzinnym te wymagania są uproszczone, ale wciąż obowiązuje zakaz stosowania materiałów wydzielających toksyczne substancje w przypadku pożaru.

Schemat instalacji CWU z zasobnikiem wykonany samodzielnie może być podstawą do wyceny materiałów i planowania prac, ale realizacja powinna być przeprowadzona przez instalatora posiadającego uprawnienia do wykonywania instalacji gazowych i wodno-kanalizacyjnych. Dokumentacja powykonawcza z protokołami prób ciśnieniowych i odbioru kominiarskiego jest wymagana przy odbiorze domu oraz przy ubieganiu się o gwarancję na kocioł.

Dobór średnic rur w instalacji CWU z cyrkulacją zależy od przepływu chwilowego w najbardziej obciążonym punkcie poboru. Dla prysznica o wydajności 12 l/min wystarczy rura DN 15, ale przy równoczesnym korzystaniu z dwóch punktów poboru (np. prysznic i zlew) zaleca się DN 18 lub DN 22 na pionie. Rura cyrkulacyjna może mieć mniejszą średnicę DN 12, ponieważ transportuje tylko tę wodę, która nie została pobrana z punktów.

Oszczędności, zwrot inwestycji i praktyczne wyliczenia

Instalacja cyrkulacji CWU kosztuje 1 500-2 500 zł w zależności od długości rur, jakości pompy i konieczności kucia ścian. W tej kwocie mieści się pompa z zegarem (400-700 zł), naczynie przeponowe (120-200 zł), rury z izolacją (500-900 zł), kształtki i zawory (300-500 zł) oraz robocizna (200-400 zł).

Zwrot inwestycji następuje po 3-5 latach przy założeniu oszczędności 300-600 zł rocznie na podgrzewaniu zmarnowanej wody. W domach wielokondygnacyjnych, gdzie odległość od kotła do najdalej położonego kranu przekracza 10 metrów, oszczędności sięgają nawet 800-1 200 zł rocznie, a zwrot następuje już po 2 latach.

Koszty eksploatacji instalacji z cyrkulacją obejmują przede wszystkim energię elektryczną pompy. Model z zegarem zużywa 50-100 W, ale działa tylko w ustawionych godzinach, co daje 0,3-0,6 kWh dziennie. Przy cenie 0,80 zł/kWh to 90-180 zł rocznie. Koszt ten rekompensuje oszczędność na wodzie i energii potrzebnej do jej podgrzania.

Realny przykład: dom 140 m² z dwiema łazienkami i kuchnią, kocioł gazowy w kotłowni na parterze. Odległość od kotła do prysznica na piętrze wynosi 12 metrów. Bez cyrkulacji każde użycie prysznica oznacza 8-12 litrów zmarnowanej wody, czyli 0,15-0,22 m³ w skali miesiąca tylko z tego punktu. Po dodaniu kosztów podgrzania (0,15 m³ × 40°C × 4,2 kJ/(kg·K) = około 25 MJ = 7 kWh) miesięczny koszt strat rośnie o 15-25 zł. Rocznie to 180-300 zł, nie licząc komfortu psychicznego związanego z brakiem oczekiwania przy kranie.

Dodatkowym argumentem jest aspekt ekologiczny. Zmniejszenie zużycia wody o 2-3 m³ rocznie i gazu o 50-100 m³ przekłada się na obniżenie emisji CO₂ o 100-200 kg rocznie. Dla osób planujących instalację fotowoltaiczną lub pompy ciepła w kolejnych etapach modernizacji, obniżone zapotrzebowanie na ciepło do podgrzewania wody użytkowej oznacza możliwość zastosowania mniejszego, tańszego źródła ciepła.

Najważniejsze decyzje projektowe w skrócie

Schemat instalacji CWU z zasobnikiem i cyrkulacją sprawdza się najlepiej w domach o powierzchni powyżej 100 m² z łazienką oddaloną od kotła o więcej niż 8 metrów. W mniejszych mieszkaniach z kotłem blisko punktów poboru koszt instalacji nie zwróci się rozsądnie, a zysk komfortowy będzie minimalny.

Kluczowe elementy decydujące o jakości instalacji to izolacja rury cyrkulacyjnej (min. 9 mm), pompa z zegarem i termostatem, naczynie przeponowe dobrane do pojemności zasobnika oraz zawór zwrotny zamontowany w prawidłowym kierunku. Każdy z tych elementów wpływa na komfort, koszty i trwałość całego układu.

Przy rozbudowie o dodatkowe źródła ciepła warto zachować zasadę modularności: zawór trójdrogowy umożliwia późniejsze wpięcie solarów lub kotła na biomasę bez konieczności przebudowy podstawowej instalacji. To inwestycja rzędu 200-400 zł, która oszczędza kilka tysięcy złotych przy ewentualnej modernizacji za 5-10 lat.

Schemat instalacji CWU z zasobnikiem warto przedyskutować z instalatorem posiadającym uprawnienia do wykonywania instalacji gazowych. Dobór mocy pompy, średnic rur i pojemności naczynia przeponowego zależy od konkretnego układu domu i nie powinien być kopiowany z ogólnych zaleceń bez dostosowania do warunków lokalnych.

Źródła: PN-92/B-01706 (Instalacje wodociągowe. Wymagania w projektowaniu), PN-EN 806 (Wymagania dotyczące instalacji wody użytkowej), katalogi techniczne pomp cyrkulacyjnych (Grundfos, Wilo, DAB), dokumentacja techniczno-ruchowa kotłów dwufunkcyjnych, Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
