Program do projektowania instalacji CO: koniec ręcznych tabelek?

Ręczne dobieranie średnic rur, obliczanie spadków ciśnienia i nastawianie zaworów równoważących potrafi zjeść cały dzień, a i tak zostaje margines błędu, którego nikt nie chce odkryć przy rozruchu kotłowni. Program do projektowania instalacji co robi tę robotę w minuty, pod warunkiem że rozumiesz, co właściwie liczy i dlaczego warto mu zaufać. Poniżej znajdziesz konkretne narzędzia, realne scenariusze z liczbami i pułapki, w które wpadają nawet doświadczeni projektanci.

• Czym właściwie jest program do projektowania instalacji co
• Audytor C.O. 7.2 vs starsze wersje: realny postęp
• Jak dobrać średnice rur i wyważyć zawory bez arkusza kalkulacyjnego
• Od domu 150 m² po osiedle 500 mieszkań: scenariusze z liczbami
• Wymagania sprzętowe i środowisko pracy
• Baza katalogowa i kompatybilność z producentami
• Wyważanie hydrauliczne w praktyce: krok po kroku
• Najczęstsze błędy początkujących użytkowników
• Workflow projektowy: od koncepcji do eksportu
• Porównanie z alternatywami
• Dla kogo to narzędzie
• Pierwsze uruchomienie i dostęp do wersji próbnej
• Moduł chłodzenia: kiedy się przydaje

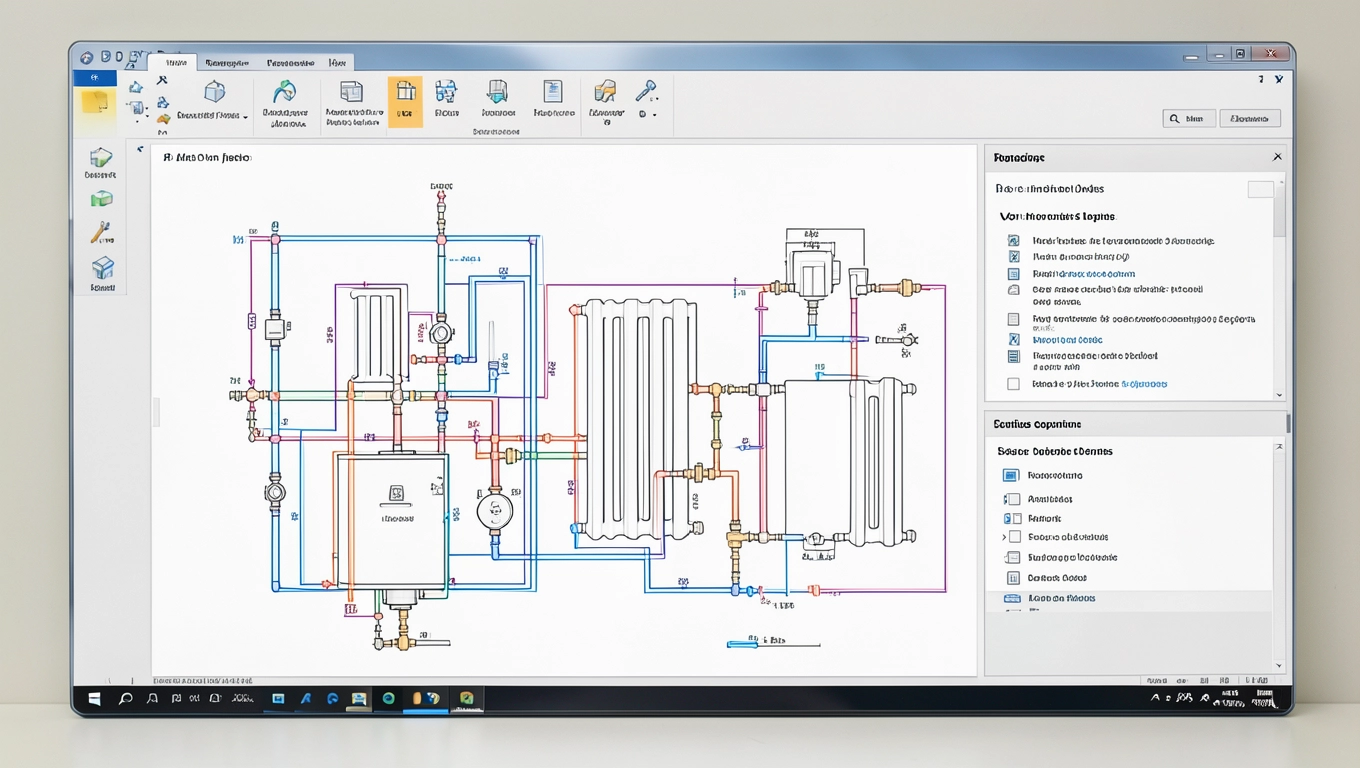

Czym właściwie jest program do projektowania instalacji co

Nie chodzi o wygodny rysunek CAD z kolorowymi rurkami, lecz o silnik obliczeniowy, który na podstawie danych wejściowych wyznacza średnice, prędkości przepływu, spadki ciśnienia i nastawy zaworów. W praktyce narzędzie tego typu składa się z trzech warstw: edytora graficznego (rzuty, gałęzie, odbiorniki), modułu obliczeniowego zgodnego z PN-92/B-01706 i PN-EN 12828 oraz bazy katalogowej armatury i grzejników.

Dobra wiadomość jest taka, że najlepsze programy nie wymagają już żmudnego wpisywania współczynników oporu miejscowego. Pobierają je automatycznie z biblioteki producenta, wystarczy wybrać trójnik, łuk czy zawór zwrotny z listy. Jeszcze lepsza wiadomość: import rzutów z DWG trwa sekundy, a nie godziny, więc projektant nie traci czasu na odtwarzanie geometrii budynku.

Dwa silniki, jeden plik

Nowoczesne pakiety łączą obliczenia hydrauliczne i cieplne w jednym środowisku. Dzięki temu zmiana mocy grzejnika w jednym pomieszczeniu automatycznie przelicza przepływy w całej gałęzi. To nie magia, lecz układ równań bilansowych rozwiązywany iteracyjnie dla każdego węzła.

Audytor C.O. 7.2 vs starsze wersje: realny postęp

Ewolucja od wersji 3.6 do 7.2 to nie kosmetyka, lecz skok wydajnościowy. Wczesne edycje obsługiwały maksymalnie kilkaset grzejników, dziś siódma wersja przelicza instalacje liczące ponad tysiąc odbiorników bez zadyszki. Różnica dotyczy też algorytmu wyważania: starsze programy korzystały z metody Hardy-Crossa, nowsze stosują szybsze metody macierzowe.

Interfejs też dojrzał. W wersji 3.6 każdy odbiornik dodawało się ręcznie w tabelce, w 4.1 pojawił się tryb importu z plików CSV, a 7.2 czyta natywne formaty BIM. Czas pracy nad typowym domem 150 m² spadł z półtora dnia do dwóch godzin, co w praktyce oznacza, że projektant może obsłużyć trzykrotnie więcej zleceń w tym samym czasie.

Nowa edycja obsługuje też obieg mieszany: grzejniki i ogrzewanie podłogowe w jednym projekcie, z uwzględnieniem różnicy temperatur zasilania. To ważne, bo nowoczesne pompy ciepła pracują na niższych parametrach (35/28°C) niż kotły gazowe (55/45°C), a dobór średnic musi uwzględniać tę różnicę.

Kiedy starsza wersja w zupełności wystarczy

Dom jednorodzinny z 30-80 grzejnikami nie wymaga siódmej edycji. Wersja 4.1 policzy go bez problemu, a licencja bywa tańsza. Pytanie brzmi, czy planujesz rozwój firmy w kierunku większych inwestycji, czy zostajesz przy segmentacie indywidualnym.

Jak dobrać średnice rur i wyważyć zawory bez arkusza kalkulacyjnego

Ręczne obliczenia w Excelu działają dla 10 grzejników, przy 50 robią się uciążliwe, a powyżej 100 są po prostu ryzykowne. Program do projektowania instalacji c.o. rozwiązuje układ równań dla każdego węzła sieci, więc użytkownik widzi efekt końcowy bez żmudnego iterowania.

Kluczowy parametr to Dpgmin, czyli minimalna średnica nominalna gałęzi, przy której prędkość przepływu nie przekracza dopuszczalnej wartości. W typowej instalacji z rurami stalowymi i wodą grzejną prędkość powinna mieścić się w przedziale 0,5-1,5 m/s. Przekroczenie 2 m/s generuje hałas i szybsze zużycie armatury.

• Automatyczny dobór średnicy na podstawie przepływu masowego
• Obliczanie strat liniowych z uwzględnieniem chropowatości rury
• Współczynniki oporu miejscowego pobierane z biblioteki kształtek
• Wyważanie zaworów metodą autorytetu (procentowy stopień otwarcia)
• Weryfikacja ciśnienia dyspozycyjnego na każdym odbiorniku
• Detekcja miejsc o prędkości krytycznej (szum, kawitacja)
• Wybór pompy obiegowej z charakterystyki producenta
• Obliczanie naczyń wzbiorczych i zaworów bezpieczeństwa
• Generowanie raportu z nastawami zaworów do przekazania na budowę
• Eksport zestawienia materiałowego do kosztorysu

Wyważanie hydrauliczne to serce każdej instalacji. Polega na takim ustawieniu nastaw zaworów równoważących, aby każdy odbiornik otrzymał dokładnie tyle wody, ile potrzebuje. Autorytet zaworu określa stosunek spadku ciśnienia na zaworze do spadku na całej gałęzi; dla poprawnej regulacji powinien wynosić co najmniej 0,3.

Sprzęgło hydrauliczne: kiedy jest niezbędne

Sprzęgło oddziela obieg kotłowy od obiegu instalacji, gdy mają różne przepływy lub różne wymagane temperatury. W domu jednorodzinnym zwykle można je pominąć, ale w układach z kilkoma źródłami ciepła (kocioł + pompa ciepła + kominek z płaszczem) staje się konieczne. Bez niego pompy walczą ze sobą, a zawory rozbalansowują się po każdej zmianie nastawy.

Od domu 150 m² po osiedle 500 mieszkań: scenariusze z liczbami

Teoria teorią, ale liczby z prawdziwych projektów mówią najwięcej. Poniższe scenariusze pochodzą z typowych realizacji i pokazują, ile czasu realnie zjada ręczna robota, a ile zostaje po przesiadce na oprogramowanie.

Dom jednorodzinny 150 m², 12 grzejników

Ręczne liczenie w arkuszu zajmuje 8-10 godzin: zebranie danych, dobór średnic, sprawdzenie spadków, wrysowanie nastaw. W programie ten sam zakres to 90-120 minut, z czego połowę zajmuje wprowadzenie danych. Reszta dzieje się automatycznie po kliknięciu przycisku "Oblicz".

Korzyść nie ogranicza się do czasu. Program wykrywa na przykład gałąź z prędkością 2,3 m/s, którą człowiek mógłby przeoczyć przy zmęczeniu. W takiej sytuacji sugeruje zwiększenie średnicy o jeden typoszereg albo zabudowę zaworu dławiącego na wyjściu z rozdzielacza.

Biurowiec 2000 m², 80-100 grzejników

Tu różnica między arkuszem a programem staje się dramatyczna. Ręczne wyważenie 100 odbiorników to co najmniej trzy dni żmudnej pracy, pełne iteracji i sprawdzania, czy zmiana nastawy w jednym miejscu nie zepsuła bilansu w innym. Program rozwiązuje ten układ w 3-5 sekund.

Koszt wdrożenia zwraca się przy pierwszym takim zleceniu. Licencja jednorazowa w okolicach 3-5 tys. zł netto, a zaoszczędzony czas przy jednym biurowcu wart jest podobnie. Klient dostaje raport z dokładnymi nastawami, ekipa montażowa dostaje czytelny schemat, a kierownik budowy pewność, że instalacja ruszy bez godzin szukania przyczyn nierównomiernego grzania.

Osiedle 500 mieszkań, 5-7 tysięcy grzejników

Takie projekty obsługują wyłącznie wyspecjalizowane biura projektowe. Ręczne obliczenia są tu w ogóle niewykonalne, bo obejmują dziesiątki rozdzielaczy, węzły cieplne i tysiące metrów rur. Program do projektowania instalacji c.o. dzieli instalację na sekcje, liczy każdą osobno, a potem scala wyniki.

Realny czas pracy zespołu dwóch projektantów z dobrym narzędziem to około 2-3 tygodni od koncepcji do gotowego projektu wykonawczego. Bez programu ta sama praca zajęłaby pół roku albo więcej, jeśli w ogóle dałoby się ją wykonać z gwarancją powtarzalności wyników.

Wymagania sprzętowe i środowisko pracy

Nie trzeba stacji roboczej za dwadzieścia tysięcy. Nowoczesny program do obliczeń hydraulicznych instalacji działa płynnie na komputerze z procesorem i5 lub i7 generacji dziesiątej albo nowszej, 16 GB RAM i dyskiem SSD. Karta graficzna ma znaczenie tylko przy dużych projektach BIM, gdzie renderowanie rzutów potrafi obciążyć GPU.

System operacyjny najczęściej Windows 10 lub 11 w wersji 64-bit. Linux bywa obsługiwany przez wersje serwerowe, ale typowy projektant korzysta z desktopu. Monitor 24 cale ułatwia pracę z rozbudowanymi schematami, choć 22-calowy też wystarczy przy odrobinie wprawy w korzystaniu z warstw.

Checklista przed uruchomieniem

Zanim odpalisz projekt, warto mieć pod ręką konkretne materiały. Po pierwsze, rzuty budynku w formacie DWG lub PDF z naniesionymi pomieszczeniami. Po drugie, zestawienie zapotrzebowania cieplnego dla każdego pomieszczenia, liczone wcześniej w Audytorze OZC albo podobnym narzędziu. Po trzecie, dobór grzejników z katalogu producenta, choć program potrafi sam zasugerować model na podstawie mocy i wymiarów.

• Rzuty budynku w DWG lub PDF
• Zapotrzebowanie cieplne pomieszczeń
• Dobór grzejników (moc, wymiary, przyłącza)
• Dane źródła ciepła (moc, parametry, przepływ)
• Informacja o typie instalacji (dwururowa, jednorurowa, mieszana)
• Dostępne ciśnienie dyspozycyjne z węzła cieplnego

Baza katalogowa i kompatybilność z producentami

Sercem każdego poważnego narzędzia jest biblioteka armatury i grzejników. Najlepsze pakiety współpracują z czołowymi markami: zawory regulacyjne, termostatyczne i równoważące wchodzą do bazy z aktualnymi współczynnikami Kv i Dn. Dzięki temu projektant nie musi przeszukiwać katalogów PDF, wystarczy wybrać produkt z listy.

Aktualizacje bazy pojawiają się zwykle co kwartał. Nowy model grzejnika albo zaworu z nowymi parametrami hydraulicznymi ląduje w bibliotece po premierze rynkowej. Integracja z CAD i BIM działa dwukierunkowo: rysunek z programu trafia do AutoCAD-a czy Revit-a, a dane z modelu BIM wracają do narzędzia obliczeniowego.

Standardy, które powinny być wbudowane

PN-EN 12828 określa wymagania dotyczące projektowania instalacji grzewczych w budynkach. PN-92/B-01706 definiuje zasady obliczania sezonowego zapotrzebowania cieplnego. Dobry program korzysta z tych norm automatycznie, bez konieczności ręcznego ustawiania współczynników. Norma PN-EN 21580 reguluje z kolei wymiarowanie i dobór zaworów termostatycznych.

Wyważanie hydrauliczne w praktyce: krok po kroku

Sama procedura wyważania bywa źródłem frustracji na budowie. Montaż kończy się, a część grzejników grzeje słabiej niż inne. Przyczyną jest brak nastaw zaworów równoważących albo ich przypadkowy dobór. Program rozwiązuje ten problem na etapie projektu.

Pierwszy krok to zdefiniowanie źródła ciepła: kocioł, węzeł cieplny albo pompa ciepła z określonymi parametrami pracy. Drugi krok to narysowanie rozdzielacza i gałęzi. Trzeci to rozmieszczenie odbiorników z przypisanym zapotrzebowaniem cieplnym. Czwarty to wybór typu zaworu i jego nastawy początkowej. Piąty to uruchomienie obliczeń i analiza raportu wyników.

Szósty krok bywa najtrudniejszy: interpretacja wyników i decyzja, czy zostawić tak jak jest, czy coś zmienić. Program podświetla odbiorniki, w których prędkość przepływu przekracza normę, oraz gałęzie, w których strata ciśnienia jest zbyt wysoka. Siódmy to eksport nastaw do pliku PDF, który trafia na budowę w ręce hydraulika.

Najczęstsze błędy początkujących użytkowników

Nawet dobre narzędzie nie uchroni przed klasycznymi wpadekami. Pierwszy błąd to pominięcie oporów miejscowych, zwłaszcza w gałęziach z wieloma kolanami i trójnikami. Sama rura prosta to za mało, bo 60% strat w typowej instalacji pochodzi od kształtek i armatury.

Drugi błąd to przyjmowanie domyślnych nastaw zaworów bez sprawdzenia, czy zakres regulacji jest wystarczający. Zawór o Kv=2 przy przepływie wymagającym Kv=8 nie wyważy instalacji, trzeba wymienić go na większy albo zabudować dodatkowy zawór dławiący. Trzeci to ignorowanie temperatury powrotu w instalacjach z zaworami termostatycznymi; zbyt wysoka delta oznacza zbyt niski przepływ.

Czwarty błąd to brak weryfikacji ciśnienia dyspozycyjnego. Pompa obiegowa musi pokonać opór najniekorzystniej położonego odbiornika, a ten zależy od nastaw wszystkich zaworów po drodze. Piąty to niedoszacowanie naczynia wzbiorczego, przez co ciśnienie w instalacji rośnie powyżej dopuszczalnego i zawór bezpieczeństwa zaczyna upuszczać wodę.

Workflow projektowy: od koncepcji do eksportu

Typowy projekt przebiega według schematu, który można zamknąć w ośmiu krokach. Każdy z nich ma sens tylko wtedy, gdy poprzedni został wykonany poprawnie. Pominięcie któregoś etapu oznacza albo dodatkową pracę na końcu, albo wpadkę przy rozruchu.

1. Zebranie danych wejściowych: rzuty, zapotrzebowanie cieplne, dobór grzejników
2. Wybór źródła ciepła i określenie parametrów pracy
3. Projekt obiegu: rozdzielacz, gałęzie, piony
4. Rozmieszczenie odbiorników z przypisaniem mocy
5. Wstępny dobór średnic i zaworów
6. Uruchomienie obliczeń i analiza wyników
7. Korekta doboru na podstawie raportu
8. Eksport nastaw, schematów i zestawienia materiałowego

Cały cykl dla domu 150 m² zajmuje od dwóch do czterech godzin, dla biurowca dwa-trzy dni robocze, dla osiedla kilka tygodni. Skrócenie tych czasów wymaga wprawy, ale przede wszystkim narzędzia, które nie zmusza do żmudnego przepisywania wyników z arkusza do arkusza.

Porównanie z alternatywami

Audytor C.O. to nie jedyny program do projektowania instalacji c.o. Na rynku działa też Audytor OZC (zapotrzebowanie cieplne), InstalSystem (rosyjski odpowiednik z rozbudowaną biblioteką), a także rozwiązania zagraniczne jak HvacCalc czy Elite Software. Każde z nich ma mocne strony, ale różnią się ceną, dostępnością wsparcia i zgodnością z polskimi normami.

Audytor C.O. wygrywa tam, gdzie liczy się zgodność z polskimi przepisami i dostęp do lokalnych producentów armatury. Narzędzia zagraniczne sprawdzają się przy projektach międzynarodowych albo tam, gdzie normy europejskie (nie polskie) są obowiązujące.

Dla kogo to narzędzie

Instalator z kilkuletnim doświadczeniem, który prowadzi własną firmę i obsługuje 30-50 domów rocznie, odzyska czas na zdobywanie kolejnych zleceń. Projektant z biura projektowego, który liczy osiedla i biurowce, nie ma wyjścia: bez programu nie udźwignie skali. Firma wykonawcza, która przejmuje projekty od zewnętrznych biur, potrzebuje narzędzia do szybkiej weryfikacji, czy dostarczona dokumentacja jest kompletna i logiczna.

Mniej oczywista grupa to inspektorzy nadzoru inwestorskiego, którzy sprawdzają poprawność rozwiązań przed montażem. Program pozwala im szybko zweryfikować nastawy zaworów i sprawdzić, czy pompa obiegowa nie jest przewymiarowana. Inwestor indywidualny rzadko sięga po takie narzędzie, ale jeśli buduje dom systemem gospodarczym i chce mieć pewność, że instalacja działa poprawnie, trzy godziny z programem mogą zaoszczędzić tysięcy złotych na poprawkach.

Pierwsze uruchomienie i dostęp do wersji próbnej

Producenci oprogramowania tego typu zwykle udostępniają wersję demonstracyjną z pełną funkcjonalnością, ograniczoną czasowo albo liczbą projektów. Warto z niej skorzystać przed zakupem, żeby sprawdzić, czy interfejs odpowiada przyzwyczajeniom i czy baza katalogowa obejmuje producentów, z którymi się pracuje.

Numer telefonu do działu handlowego i adres e-mail zazwyczaj pojawiają się na stronie producenta w sekcji kontakt. Szkolenia prowadzone są w formie webinarów albo stacjonarnych warsztatów, trwają zwykle jeden-dwa dni i kosztują ułamek ceny licencji. Dobrze przeszkolony użytkownik pracuje trzykrotnie szybciej niż ten, który uczy się sam na podstawie pliku pomocy.

Licencja jednorazowa vs subskrypcja

Model jednorazowy daje prawo do korzystania z danej wersji bezterminowo, ale za aktualizacje trzeba dopłacić. Model subskrypcyjny rozkłada koszt na raty miesięczne albo roczne i zawsze daje najnowszą edycję. Dla firmy, która realizuje projekty zgodnie z obowiązującymi normami, subskrypcja bywa bezpieczniejsza, bo automatycznie wprowadza zmiany wynikające z nowelizacji przepisów.

W praktyce oba modele mają sens. Licencja jednorazowa sprawdza się w firmie projektowej, która ma ustalone procedury i nie potrzebuje ciągłych aktualizacji. Subskrypcja lepiej działa w biurze, które śledzi zmiany normatywne i chce mieć pewność, że obliczenia zawsze odpowiadają aktualnym wymaganiom.

Moduł chłodzenia: kiedy się przydaje

Coraz częściej instalacja c.o. obsługuje też chłodzenie, szczególnie w biurowcach z pompami ciepła. Dzięki temu jeden obieg odpowiada za grzanie zimą i schładzanie latem, bez potrzeby budowania osobnej instalacji klimatyzacyjnej. Program do projektowania instalacji c.o. z modułem chłodzenia uwzględnia punkt rosy, izolację rur przed kondensacją i większe przepływy po stronie zimnej.

Przy chłodzeniu przez podłogę temperatura wody musi mieścić się w wąskim przedziale (16-19°C), żeby nie doszło do skroplin na posadzce. Program ostrzega, gdy projektowane parametry przekraczają tę granicę, i sugeruje zwiększenie powierzchni czynnej albo obniżenie temperatury zasilania. To drobny detal, ale w praktyce decyduje o tym, czy klimatyzacja przez podłogę działa komfortowo, czy generuje problemy.

Program skraca czas projektowania z dni do godzin, eliminuje błędy rachunkowe i dostarcza dokumentację gotową do przekazania na budowę. Najlepsze narzędzia obsługują pełen zakres: od domu jednorodzinnego po osiedle mieszkaniowe, od instalacji dwururowej po mieszaną, od grzejników po ogrzewanie podłogowe. Inwestycja w licencję zwraca się szybko, a korzyści widać od pierwszego zlecenia.

Przy wyborze konkretnego rozwiązania warto sprawdzić trzy rzeczy: czy baza katalogowa obejmuje producentów, z którymi się pracuje, czy program obsługuje import rzutów z CAD i BIM oraz czy wsparcie techniczne odpowiada po polsku i w rozsądnym czasie. Te trzy filary decydują o tym, czy narzędzie będzie używane codziennie, czy wyląduje w szufladzie po miesiącu.

CTA: Weź swój następny projekt, wprowadź dane do programu i porównaj czas pracy z dotychczasowym arkuszem. Różnica zwykle przekonuje lepiej niż jakikolwiek argument.

Źródła danych i normy

• PN-EN 12828: Instalacje ogrzewcze w budynkach. Projektowanie i obliczanie.
• PN-92/B-01706: Instalacje ogrzewcze. Obliczenia zapotrzebowania na ciepło.
• PN-EN 1264: Ogrzewanie podłogowe. Wymiarowanie i montaż.
• Dokumentacja techniczna producentów oprogramowania do obliczeń hydraulicznych.
