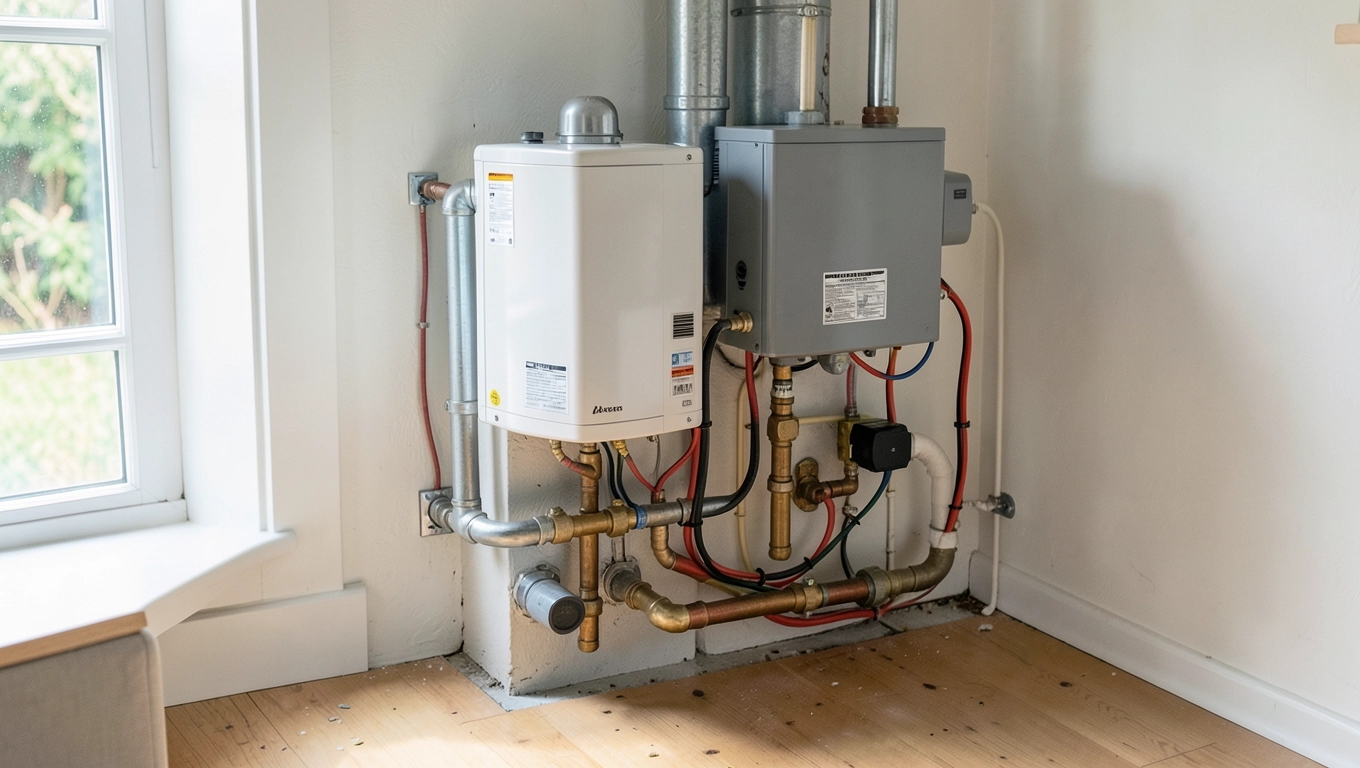

Kotłownia hybrydowa gaz i elektryka: 6 sprawdzonych konfiguracji na 2026

Kiedy hybryda gaz + prąd naprawdę się opłaca?

Rachunek za gaz w sezonie grzewczym potrafi przekroczyć 4 tysiące złotych w domu 120 m², a jednocześnie panele na dachu produkują prąd, którego nie ma gdzie oddać. Połączenie kotła gazowego i elektrycznego w jednej instalacji rozwiązuje oba problemy jednym ruchem: gaz grzeje, gdy jest tani, a nadwyżki z PV zamieniają się w ciepło zamiast trafić do magazynu energii za kilkanaście tysięcy złotych.

• Kiedy hybryda gaz + prąd naprawdę się opłaca?
• 6 wariantów połączenia kotła gazowego z elektrycznym
• Dobór mocy grzałki i zabezpieczeń do instalacji
• Najczęstsze błędy montażowe w kotłowni hybrydowej
• Sekcja FAQ: pytania, które zadajesz przed montażem
• Drzewo decyzyjne: który wariant wybrać w swoim domu

Zanim przejdziesz do konkretnego schematu, sprawdź pięć warunków wstępnych. Bez nich hybryda stanie się kosztownym problemem zamiast oszczędności.

• Moc przyłącza minimum 9 kW, a w domach powyżej 150 m² nawet 12 kW.
• Taryfa G12 lub G12w z tańszą strefą nocną i południową.
• Istniejąca instalacja gazowa z dwufunkcyjnym lub jednofunkcyjnym kotłem kondensacyjnym.
• Zasobnik ciepłej wody użytkowej o pojemności przynajmniej 150 litrów.
• Fotowoltaika o mocy minimum 4 kWp z opomiarowaniem produkcji godzinowej.

Brak choćby jednego punktu wyklucza sensowną hybrydę. Przy taryfie G11 płacisz tyle samo za prąd o trzeciej w nocy i w południe, więc cała logika przesuwania grzania na słoneczne godziny traci fundament.

Scenariusze bez paneli

Bez fotowoltaiki hybryda gaz + prąd wciąż ma sens, ale inny niż myśli większość instalatorów. Piec elektryczny działa wtedy jako awaryjne źródło szczytowe, gdy kocioł gazowy odmawia posłuszeństwa w środku zimy, albo jako uzupełnienie w strefie przejściowej (kwiecień, październik), gdy gazowy kondensat włączałby się na trzy minuty i gasł co godzinę, marnując pieniądze na rozruchach.

6 wariantów połączenia kotła gazowego z elektrycznym

Każdy z sześciu schematów poniżej opisuje realną, przetestowaną konfigurację. W tabeli znajdziesz zakres cen, wymaganą moc grzałki, czas montażu i moment, w którym ten wariant się zwraca z PV.

W1: grzałka elektryczna na powrocie

Najtańsza droga do hybrydy. Grzałkę montuje się w rurze powrotnej przed kotłem gazowym, więc gazowy kondensat wciąż działa jak główne źródło, a prąd grzeje tylko wtedy, gdy jest go w nadmiarze. Instalacja trwa dwie godziny, nie wymaga sprzęgła ani dodatkowej pompy, a regulator priorytetuje prąd automatycznie po ustawieniu progu na falowniku.

Kiedy NIE stosować: w domach z instalacją podłogową o niskiej temperaturze zasilania (35°C), bo grzałka nie zdąży przekazać wystarczającej ilości ciepła.

W2 i W3: piec elektryczny jako osobne źródło

Kocioł elektryczny (np. przepływowy 9 kW) podłącza się równolegle do obiegu CO za trójnikami. W wariancie W3 dodajesz jeszcze sprzęgło hydrauliczne, które izoluje oba źródła i pozwala im pracować naprawdę równolegle, bez wzajemnego zakłócania przepływu. Działa to na identycznej zasadzie co sprzęgło w dużych węzłach cieplnych: jedna strona pompuje, druga odbiera, a ciśnienie w każdym obiegu pozostaje niezależne.

Zwrot z fotowoltaiką przy W3 następuje zazwyczaj po 3-4 latach, jeśli zużyjesz minimum 3500 kWh nadwyżki rocznie na grzanie.

W4 i W5: pełna hybryda z CWU

Tu zaczyna się prawdziwa synergia. Kocioł elektryczny dostaje zawór trójdrogowy przełączający priorytet między grzaniem kaloryferów a ładowaniem zasobnika CWU. Latem gaz milczy, a cały dom korzysta z darmowej ciepłej wody z nadwyżek PV.

Uwaga. Wariant W5 ma sens tylko w domach 150 m² i większych z rodziną 4-osobową. W mniejszych budynkach inwestycja nie zwróci się przed końcem żywotności sprzęgła.

W6: bojler elektryczny + zasobnik CWU

Jeśli interesuje cię wyłącznie ciepła woda, zapomnij o kosztownych schematach. Bojler przepływowy 2-3 kW wpięty w pętlę zasobnika 200 litrów ogrzeje go za 4 godziny pracy paneli, a w sezonie grzewczym gaz i tak dogrzeje resztę. Koszt startowy zamyka się w trzech tysiącach.

Dobór mocy grzałki i zabezpieczeń do instalacji

Moc grzałki dobierasz do realnej nadwyżki prądu, a nie do powierzchni domu. Wzór jest prosty: moc (kW) = roczna nadwyżka PV (kWh) × 0,7 ÷ 2000 godzin grzewczych. Współczynnik 0,7 odpowiada stratom na przesyłanie i akumulację w buforze, a 2000 godzin to realna liczba godzin, kiedy gazowy kocioł nie pracuje, a instalacja potrzebuje ciepła.

Przykład liczbowy: instalacja PV o mocy 6 kWp w domu 120 m² produkuje rocznie około 5800 kWh, z czego 2200 kWh stanowi nadwyżkę po pokryciu bieżących odbiorników. Po wstawieniu do wzoru: 2200 × 0,7 ÷ 2000 = 0,77 kW. Brzmi mało, ale w praktyce dobierasz grzałkę większą, by łapała krótkotrwałe szczyty produkcji. Realnie montujesz 3 kW, co przy 1800 godzinach słońca rocznie „zje" około 5400 kWh, a reszta wróci do sieci po 8 groszach.

Zabezpieczenia, o których nikt nie mówi

• Wyłącznik nadprądowy C 16 A dla grzałki 3 kW, C 25 A dla 6 kW, C 32 A dla 9 kW.
• Rozłącznik izolacyjny widoczny przy kotle, wymagany przez PN-EN 60335-1.
• Zawór zwrotny na powrocie za grzałką, chroniący przed grawitacyjnym przepływem wstecznym.
• Ogranicznik temperatury maksymalnej 90°C na zasilaniu sprzęgła.

Sprawdź umowę z zakładem energetycznym przed zakupem. Operatorzy często odmawiają zwiększenia mocy przyłączeniowej w starszych budynkach, a 9 kW grzałki na przyłączu 5 kW to proszenie się o wybijanie bezpieczników co drugą godzinę.

Najczęstsze błędy montażowe w kotłowni hybrydowej

Siedem grzechów głównych powtarza się w 80% odbiorów kominiarskich i elektrycznych w takich instalacjach. Każdy wynika z pośpiechu lub nieznajomości fizyki dwóch źródeł ciepła działających w jednym obiegu.

Brak zaworu zwrotnego

Bez zaworu na powrocie grzałki gorąca woda płynie grawitacyjnie w stronę chłodniejszego kotła gazowego, nawet gdy oba źródła stoją. Skutek: kocioł gazowy włącza się samoczynnie o trzeciej w nocy, mimo że nikt nie dotykał termostatu. To nie usterka, to fizyka konwekcji naturalnej, która w układzie poziomym bez zaworu tworzy samoistny obieg.

Zbyt mała średnica rur

Przy dwóch źródłach sumaryczny przepływ rośnie. Stara instalacja 22 mm miedzi, wystarczająca dla samego gazu, w wariancie W5 zaczyna gwiżdżeć przy otwarciu obu zaworów. Spadki ciśnienia rosną kwadratowo, a pompa obiegowa pracuje na granicy wydajności.

Temperatura pracy grzałki powyżej 60°C

Przy twardej wodzie (powyżej 18°dH) twardniejący węglan wapnia osadza się na elemencie grzejnym. Po dwóch sezonach grzałka traci 30% mocy. Rozwiązanie: ustaw regulator na 55°C maksymalnie albo zamontuj filtr polifosforatowy na zasilaniu wody kotłowej.

Brak sprzęgła przy pracy równoległej

Pompy obiegowe dwóch kotłów pracują z różnymi krzywymi. Bez sprzęgła ich przepływy walczą ze sobą, tworząc wibracje i szybsze zużycie łożysk. Hydraulik mówi „jakoś działa", ale po roku woda w wymienniku gazowego zaczyna brzydko pachnieć, bo prędkość przepływu spada poniżej bezpiecznego minimum.

Mieszanie stref o różnej temperaturze

Podłogówka (35°C) i grzejniki (55°C) nie mogą zasiadać w jednym obiegu bez mieszacza, jeśli źródłem jest grzałka. Grzałka ustawiona na 55°C przegrzewa posadzkę, ustawiona na 35°C nie dogrzeje kaloryfera. Rozwiązanie: dwa osobne obiegi z własnymi pompami, każdy ze sterowaniem priorytetowym.

Brak czujnika temperatury bufora

Piec elektryczny bez czujnika na zasobniku buforowym pracuje w próżni sterowania: włącza się na pełną moc, wyłącza, znów włącza. Termostat kotła gazowego wariuje, bo dostaje sprzeczne sygnały. Zainwestuj w prosty regulator pogodowy za 350 zł, który ustali hierarchię.

Zaniedbanie odpowietrzenia

Dwa źródła, dwa wymienniki, dwa razy więcej punktów, w których powietrze może uwięzić w instalacji. Pierwszy sezon grzewczy z hybrydą bez ręcznego odpowietrznika na sprzęgle kończy się szumem w kaloryferach i spadkiem wydajności o 15-20%.

Sekcja FAQ: pytania, które zadajesz przed montażem

Czy mogę pracować na dwóch kotłach jednocześnie?

Tak, ale wyłącznie w konfiguracji ze sprzęgłem hydraulicznym (W3 lub W5). Bez sprzęgła pompy walczą ze sobą, a kocioł gazowy zaczyna pracować w trybie kondensacji na granicy stabilności, co po roku skraca żywotność wymiennika. Sterownik priorytetowy przełącza źródła automatycznie na podstawie temperatury zewnętrznej i sygnału z falownika PV.

Co z kamieniem w grzałce?

W twardej wodzie (powyżej 18°dH) kamień osadza się szybciej niż w bojlerze, bo grzałka ma wyższą gęstość mocy na centymetr kwadratowy powierzchni. Dwa rozwiązania: filtr polifosforatowy na zasilaniu (50-80 zł) albo grzałka z powłoką ceramiczną odporną na osad. Czyszczenie chemiczne kwaskiem cytrynowym raz w roku trwa godzinę i przywraca 90% pierwotnej wydajności.

Jaki przewód do kotła elektrycznego 9 kW?

Przewód YDYp 5×4 mm² dla mocy 9 kW przy zasilaniu trójfazowym. Dla jednofazowej grzałki 6 kW starczy YDYp 3×4 mm² z zabezpieczeniem C 25 A. Pamiętaj, że kocioł elektryczny powyżej 6 kW na jednej fazie niesie ryzyko asymetrii, która w instalacji z PV potrafi zakłócić pracę falownika.

Czy potrzebuję zgłoszenia do nadzoru budowlanego?

Nie, o ile nie zmieniasz przebiegu komina i nie zwiększasz mocy przyłącza powyżej wartości w umowie. Instalacja kotła elektrycznego do 12 kW w pomieszczeniu spełniającym wymogi PN-EN 60335-1 nie wymaga pozwolenia. Warto natomiast zgłosić zmianę schematu instalacji do ubezpieczyciela, bo w razie pożaru brak aktualnej dokumentacji może obniżyć odszkodowanie.

Co z gwarancją kotła gazowego?

Producenci kotłów gazowych oficjalnie nie widzą problemu w podłączeniu dodatkowego źródła, o ile obieg jest oddzielony sprzęgłem. Montaż bez sprzęgła w 90% przypadków kończy się utratą gwarancji na wymiennik, bo producent wykryje ślady przegrzania.

Drzewo decyzyjne: który wariant wybrać w swoim domu

Masz PV o mocy 4-6 kWp i taryfę G12w? Zacznij od W6 (bojler + zasobnik CWU), a po roku przejdziesz na W3, gdy zrozumiesz własne zużycie. Brak PV, ale masz przyłącze 12 kW i taryfę G12? Wybierz W1 (grzałka na powrocie) jako polisę awaryjną. Duży dom, czteroosobowa rodzina, PV 8 kWp lub więcej, gaz ziemny? Tylko W5 da ci pełnię korzyści, choć montaż potrwa dwa dni i wymaga dobrego projektanta.

Z praktyki. Prawie połowa instalacji hybrydowych powstaje w etapach: najpierw grzałka na powrocie, po dwóch latach sprzęgło z kotłem elektrycznym, po kolejnych dwóch zawór trójdrogowy na CWU. Rozbudowana instalacja pozwala rozłożyć koszt w czasie i uczyć się własnych wzorców zużycia.

Źródła i normy

Dane techniczne zgodne z normą PN-EN 60335-1 (bezpieczeństwo urządzeń grzewczych) oraz PN-EN 12828 (instalacje grzewcze w budynkach). Wzór na dobór mocy grzałki opracowano na podstawie danych Instytutu Energetyki Odnawialnej (IEO) oraz raportu GUS „Zużycie energii w gospodarstwach domowych" z 2023 roku. Ceny elementów instalacji pochodzą z katalogów hurtowych i mają charakter orientacyjny. Taryfy G11, G12 i G12w zdefiniowane są w taryfie operatora systemu dystrybucyjnego, dostępnej na stronach poszczególnych zakładów energetycznych. Dane o fotowoltaice w Polsce z raportu IEO „Rynek Fotowoltaiki w Polsce 2024".
