Wiązka elektryczna do przyczepki samochodowej 7-pin i 13-pin

Migające światło hamowania, które gaśnie przy pierwszym deszczu, kierunkowskaz zapalający się z opóźnieniem, iskrzenie przy gnieździe po podłączeniu do auta to codzienność setek kierowców, którzy kupili tanią wiązkę bez homologacji albo próbowali łączyć przewody na skrętkę. Kompletna instalacja elektryczna do przyczepki samochodowej to nie pięć metrów kabla i wtyczka za czterdzieści złotych to precyzyjny układ, w którym przekrój żyły musi odpowiadać poborowi prądu lampy, masa musi mieć pewny kontakt z ramą, a każde złącze wymaga uszczelnienia klasy minimum IP54. Poniżej znajdziesz konkretne parametry, schemat pinów, tabelę kompatybilności oraz listę najczęstszych awarii wraz z fizycznym wyjaśnieniem ich przyczyn.

• Czym właściwie jest wiązka elektryczna do przyczepy
• Jak dobrać wtyczkę 7-pin czy 13-pin do auta
• Schemat podłączenia wiązki elektrycznej przyczepy
• Najczęstsze awarie wiązki elektrycznej w przyczepce

Czym właściwie jest wiązka elektryczna do przyczepy

Wiązka elektryczna przyczepy to wieloprzewodowy kabel łączący gniazdo w aucie z lampami tylnymi, oświetleniem pozycyjnym i opcjonalnymi odbiornikami (np. lodówką w kamperze czy zasilaniem lawety). Jej zadanie sprowadza się do przesłania sygnałów sterujących oraz masy z instalacji 12 V pojazdu ciągnącego do odbiorników przyczepy, przy zachowaniu norm szczelności i rezystancji izolacji wymaganych przez regulamin EKG ONZ nr 48.

Fizycznie wiązka składa się z trzech elementów funkcjonalnych: wtyczki (7-pin lub 13-pin), przewodu o określonej liczbie żył i przekroju oraz złączy wyjściowych przy lampach. W tańszych zestawach wszystko spina się w jeden kabel biegnący wzdłuż ramy; w droższych każda żyła ma osobną koszulkę termokurczliwą, a rozgałęzienia zamyka się w puszce rozdzielczej z żywicą epoksydową.

Warto rozróżnić wiązkę główną od przedłużki. Przedłużka to dodatkowy odcinek kabla (zwykle 1-3 m) wpinany między gniazdo auta a właściwą wiązkę przyczepy, stosowany, gdy odległość od haka do lamp jest większa niż standardowe 4,5 m. Nie zastępuje ona pełnej instalacji jedynie ją uzupełnia, dlatego musi mieć identyczny przekrój i liczbę żył jak łączony odcinek, inaczej powstanie spadek napięcia powyżej dopuszczalnych 0,5 V na odcinku.

Typy wtyczek i ich zastosowanie

Wtyczka 7-pin obsługuje jedynie podstawowe funkcje oświetleniowe oraz stałe zasilanie +12 V (np. do światła cofania albo wewnętrznego oświetlenia przyczepy). Trzynaście pinów dodaje cztery dodatkowe linie: masę dla obwodów sterujących, ładowanie akumulatora przyczepy kempingowej, zasilanie lodówki turystycznej oraz rezerwę.

Przy wyborze typu decyduje gniazdo zamontowane w samochodzie, a nie preferencje kupującego. Auta produkowane przed 2008 rokiem mają najczęściej gniazdo 7-pin, nowsze 13-pin, choć zdarzają się hybrydy z adapterem. Wtyczka 13-pin jest wstecznie kompatybilna z gniazdem 7-pin po zastosowaniu reduktora, ale nie odwrotnie.

Jak dobrać wtyczkę 7-pin czy 13-pin do auta

Przed zakupem wiązki trzeba fizycznie sprawdzić gniazdo w aucie to jedyny pewny sposób. Wystarczy otworzyć klapkę przy zderzaku lub pod spojlerem i policzyć otwory na piny. Siedem dużych okrągłych styków oznacza ISO 1724, trzynaście (w tym kilka mniejszych) ISO 11446. W razie wątpliwości pomaga średnica bolców: w 7-pin każdy ma 4 mm, w 13-pin piny 1-7 mają 4 mm, a 8-13 tylko 1,5 mm.

Drugim kryterium jest długość przyczepy. Wzór na minimalny zapas kabla to: długość przyczepy (od zaczepu do najdalszej lampy) plus 1,5 m luzu montażowego. Przyczepa kempingowa o długości 6 m wymaga więc kabla co najmniej 7,5 m, podczas gdy standardowa przyczepka bagażowa 2,5 m zamyka się w 4 m. Zbyt krótki kabel napina się przy ostrych skrętach, co po dwóch sezonach kończy się pęknięciem izolacji przy wtyczce.

Przekrój żyły dobiera się do poboru prądu, nie do długości kabla. Żyła 0,5 mm² wystarczy do kierunkowskazu (pobór ok. 1,5 A na żarówkę 21 W), ale do światła pozycyjnego i stopu trzeba minimum 0,75 mm², a do obwodu ładowania akumulatora w kamperze 1,5 mm², bo tam płynie już 10 A przy napięciu 14 V alternatora. Za cienki kabel grzeje się pod obciążeniem, a spadek napięcia powoduje, że żarówki świecą żółtawo zamiast biało.

Tabela przekrojów i liczby żył

Klasa szczelności IP to kolejny parametr, który odróżnia dobrą wiązkę od przeciętnej. Minimum dla przyczepy eksploatowanej całorocznie to IP54 (ochrona przed pyłem i bryzgami wody), przyczepy podłodziowe lub przyczepy myte myjką ciśnieniową wymagają IP67. Certyfikat ECE R65 (dotyczący świateł obrotowych) nie jest wymagany dla przyczepki osobowej, ale ECE R48 tak, ponieważ reguluje kompatybilność elektromagnetyczną i barwę światła.

Schemat podłączenia wiązki elektrycznej przyczepy

Numeracja pinów w gnieździe 7-pin (ISO 1724) jest stała i wynika z normy, nie z widzimisię producenta. Pin 1 to kierunkowskaz lewy (żółty przewód), pin 2 światło przeciwmgielne (niebieski), pin 3 masa dla pinów 1-7 (biały lub brązowy, przekrój min. 1,5 mm²), pin 4 kierunkowskaz prawy (zielony), pin 5 światło pozycyjne prawe (brązowy), pin 6 światło stop (czerwony), pin 7 światło pozycyjne lewe oraz zasilanie +12 V (czarny).

W gnieźdku 13-pin dochodzą piny od 8 do 13: pin 8 to światło cofania (różowy), pin 9 stałe +12 V (pomarańczowy, do lodówki), pin 10 +12 V sterowany stacyjką (niebieski z paskiem), pin 11 masa dla pinów 8-13 (biało-czarny), pin 12 rezerwa (szary), pin 13 masa dla pinów 9 i 10 (biało-czerwony).

Kolejność podłączania zaczyna się od masy. Powód jest czysto elektryczny: bez pewnego kontaktu masowego żarówki przyczepy szukają ujemnego bieguna przez łożyska kół, co prowadzi do ich przyspieszonego zużycia i iskrzenia widocznego nocą jako białe błyski przy piaście. Masę łączy się oczkowym zaciskiem śrubowym M8 lub M10 bezpośrednio do ramy przyczepy, po zdjęciu lakieru w miejscu styku i pokryciu miejsca pastą przewodzącą.

Mapa kolorów przewodów

• Żółty kierunkowskaz lewy (pin 1, 7-pin; pin 1, 13-pin)
• Zielony kierunkowskaz prawy (pin 4, 7-pin; pin 4, 13-pin)
• Czerwony światło stop (pin 6, 7-pin; pin 6, 13-pin)
• Brązowy światło pozycyjne prawe (pin 5, 7-pin; pin 5, 13-pin)
• Czarny światło pozycyjne lewe (pin 7, 7-pin; pin 7, 13-pin)
• Niebieski światło przeciwmgielne (pin 2, 7-pin; pin 2, 13-pin)
• Biały masa ogólna (pin 3, 7-pin; pin 3, 13-pin)
• Różowy światło cofania (pin 8, tylko 13-pin)

Podłączenie rozpoczyna się od odłączenia akumulatora w aucie, choć wiele osób pomija ten krok przy pracy na samej przyczepie. W przypadku montażu gniazda w pojeździe odłączenie masy akumulatora jest obowiązkowe, bo przypadkowe zwarcie pinu 6 z masą podczas lutowania wywołuje skok napięcia, który potrafi uszkodzić moduł sterujący oświetleniem (tzw. BCM) w nowszych autach. Koszt wymiany BCM zaczyna się od 1800 zł.

Kolejność operacji przy montażu wygląda tak: mocowanie gniazda w aucie (4 śruby M5 do zderzaka lub wspornika haka), przeprowadzenie kabla w osłonie spiralnej od gniazda do tyłu, podłączenie żył do gniazda zgodnie z numeracją pinów, przeciągnięcie kabla wzdłuż ramy przyczepy w uchwytach co 40 cm, podłączenie lamp, kontrola masy ramy, zaizolowanie połączeń koszulką termokurczliwą z klejem.

Przed pierwszą jazdą test jest prosty: podłącz przyczepę, włącz kolejno każdy obwód (lewy kierunkowskaz, prawy, stop, pozycyjne, cofania) i poproś kogoś o potwierdzenie z odległości 10 m. Lampa, która świeci słabiej niż pozostałe, ma zły styk masy lub za cienki przewód zasilający.

Checklista przed zakupem

• Typ gniazda w aucie (7-pin czy 13-pin, najlepiej sfotografować)
• Długość kabla: długość przyczepy od zaczepu do lampy + 1,5 m zapasu
• Przekrój żyły: 0,5 mm² do kierunkowskazów, 0,75 mm² do świateł pozycyjnych i stopu, 1,5 mm² do ładowania
• Liczba żył: 7 dla przyczepki towarowej, 13 dla kampera
• Klasa szczelności: minimum IP54, przy myciu ciśnieniowym IP67
• Homologacja ECE R48 lub zgodność z ISO 1724/11446
• Obecność puszki rozdzielczej i uszczelek na każdym złączu

Najczęstsze awarie wiązki elektrycznej w przyczepce

Brak światła w całej przyczepie po podłączeniu do sprawnego auta najczęściej oznacza przerwę w masie. Pomiar napięcia między bolcem masy we wtyczce a ramą przyczepy powinien dawać 0,00-0,05 V; jeśli wskazuje więcej niż 0,5 V, punkt styku jest skorodowany albo śruba masowa się poluzowała. Rezystancja styku rośnie wtedy z nominalnych 0,01 Ω do kilku omów, co dla prądu 5 A oznacza spadek napięcia 5-25 V żarówki nie mają szans się zapalić.

Migotanie świateł przyczepy przy włączonych kierunkowskazach w aucie to klasyczny objaw utlenionych styków we wtyczce. Miedź pokryta zielonym nalotem (zasadowy węglan miedzi) ma rezystywność powierzchniową rzędu kiloomów, a zmieniające się prądy powodują mikroskopowe iskrzenie widoczne jako migotanie. Rozwiązanie to nie spray do styków, lecz mechaniczne czyszczenie drobnym papierem ściernym P600 oraz nałożenie pasty miedzianej, która wypiera wilgoć.

Zwarcie w kablu objawia się natychmiastowym przepaleniem bezpiecznika w aucie po włączeniu zapłonu lub stopu. Lokalizacja wymaga woltomierza lub próbnika: mierzy się rezystancję między pinem a masą wartość bliska zeru wskazuje na uszkodzoną izolację w najbardziej prawdopodobnym miejscu, czyli przy wtyczce lub przy przejściu kabla przez ramę. Naprawa polega na wycięciu uszkodzonego odcinka i wstawieniu nowego złączem termokurczliwym, nigdy na owijaniu taśmą izolacyjną, która po trzech miesiącach puszcza klej.

Najczęstszy błąd montażowy to łączenie żyły masowej z masą przez łożysko koła. Prąd płynie wtedy przez smar łożyska, który przy napięciu 12 V zachowuje się jak rezystor 10-50 Ω. Po kilku tysiącach kilometrów łożysko zaczyna się grzać i wysypuje się stal z koszyka. Taka awaria kosztuje 400-900 zł za łożysko z wymianą.

Drugi częsty błąd to brak bezpiecznika na przewodzie stałego +12 V (pin 9 w 13-pin). W razie zwarcia w instalacji przyczepy prąd nie jest ograniczony przez bezpiecznik auta, bo obwód jest zasilany bezpośrednio z akumulatora w kabinie. Iskra w uszkodzonej izolacji potrafi wtedy zapalić tapicerkę przyczepy kempingowej w ciągu kilkudziesięciu sekund. Bezpiecznik 15 A w odległości 20 cm od wtyczki kosztuje 6 zł i eliminuje to ryzyko całkowicie.

Diagnostyka krok po kroku

Pierwszy krok to oględziny wizualne. Pęknięta izolacja, zielony nalot na stykach, wygięte piny we wtyczce, brak uszczelek wszystko to widać gołym okiem i naprawia się w kwadrans. Warto też sprawdzić, czy kable nie ocierają o ramę przy pełnym skręcie najczęstsze miejsce to okolice haka, gdzie kabel zgina się przy każdym manewrze.

Drugi krok to pomiar napięcia na każdym pinie wtyczki po podłączeniu do auta i włączeniu odpowiedniej funkcji (np. stop). Napięcie powinno wynosić 12,2-14,4 V (zależnie od pracy alternatora). Jeśli na którymś pinie jest 0 V przy włączonym świetle, problem leży w okablowaniu auta, nie przyczepy. Jeśli napięcie jest prawidłowe, ale lampa nie świeci, usterka jest po stronie przyczepy.

Trzeci krok to pomiar rezystancji masy między bolcem masy a ramą. Każdy om powyżej 0,1 Ω oznacza konieczność czyszczenia lub wymiany zacisku. Czwarta i ostatnia czynność to sprawdzenie ciągłości każdej żyły od wtyczki do lampy próbnikiem lub multimetrem w trybie buzzer. Brak ciągłości oznacza przerwę w kablu, najczęściej przy wtyczce albo przy puszce rozdzielczej.

Kiedy wymienić całą wiązkę, a kiedy naprawiać

Wymiana jest opłacalna, gdy uszkodzenie obejmuje więcej niż 30% długości kabla albo gdy izolacja jest stwardniała i pęka przy zgięciu na całej długości. Naprawa punktowa ma sens przy pojedynczym przetarciu lub utlenieniu styku. Orientacyjny koszt kompletnej wiązki 7-pin o długości 4,5 m to 90-180 zł, wiązki 13-pin o długości 7 m 220-380 zł. Koszt robocizny w warsztacie zaczyna się od 150 zł za podłączenie i diagnostykę.

Przy doborze wiązki do przyczepy kempingowej warto od razu sprawdzić, czy producent przewiduje dodatkowy kanał na przewód ładowania. Kamper pobiera w trybie postojowym do 15 A ciągłego, a standardowa wiązka 13-pin ma na to wyznaczone piny 9 i 10, ale nie każda wiązka ma żyłę o przekroju 1,5 mm² w tańszych zestawach wszystkie piny są cięte jednakowo, 0,75 mm², co przy 15 A daje spadek napięcia 1,8 V na 7 m kabla. Lodówka turystyczna podłączona do takiej wiązki pracuje w trybie oszczędzania energii i nie chłodzi prawidłowo.

Dobór gniazda do konkretnego modelu auta bywa zaskakujący. Stare auta z gniazdem 7-pin na stałe zamontowanym w zderzaku wymagają wiązki z wtyczką prostą, natomiast gniazda składane (chowane za klapką) w autach takich jak Volkswagen Golf VII czy Ford Mondeo MK5 wymagają wtyczki kątowej, żeby kabel nie wyłamywał klapki przy ostrych skrętach. Przed zamówieniem warto więc zmierzyć odstęp między gniazdem a zderzakiem minimum 3 cm dla wtyczki prostej, 5 cm dla kątowej.

Przyczepki podłodziowe mają dodatkowe wymaganie: kabel musi być prowadzony w rurce PVC lub peszelu wodoszczelnym na całej długości, a każde złącze musi mieć klasę IP67. Zanurzenie przyczepy przy cofaniu do wody powoduje bowiem, że woda dostaje się pod izolację przez kapilarne pory koszulki kablowej i po kilku tygodniach powoduje korozję miedzi od wewnątrz. Tak uszkodzona żyła wygląda na zewnątrz jak nowa, ale rezystancja wzrasta dwukrotnie.

Najczęstsze pytania przed zakupem

Czy wiązkę 7-pin da się podłączyć do auta z gniazdem 13-pin? Tak, przez adapter 13→7 pin, który jest pasywnym rozdzielaczem sygnałów. Adapter kosztuje 35-60 zł i montuje się go na stałe przy gnieździe auta. Sygnał cofania i ładowania z pinów 8 i 9 zostaje wtedy niepodłączony, co nie przeszkadza przy holowaniu przyczepki towarowej.

Jak często wymieniać wiązkę? Przy eksploatacji całorocznej co 6-8 lat, przy sezonowej (maj-wrzesień) co 10-12 lat. Pierwszym objawem starzenia się izolacji jest twardnienie koszulki kablowej, widoczne jako białe pęknięcia przy zgięciach. Wymiana prewencyjna jest tańsza niż mandat za niesprawne światło podczas kontroli drogowej (500 zł i 6 punktów karnych).

Czy da się samodzielnie przedłużyć istniejącą wiązkę? Tak, przez lutowanie lub zaciskanie, ale nowy odcinek musi mieć identyczny przekrój i liczbę żył jak łączony. Miejsce połączenia trzeba zalać żywicą epoksydową lub zacisnąć w koszulce termokurczliwej z klejem termotopliwym. Skręcanie żył i owijanie taśmą to rozwiązanie na kilka tygodni, po czym utlenione złącze zaczyna grzać i iskrzyć.

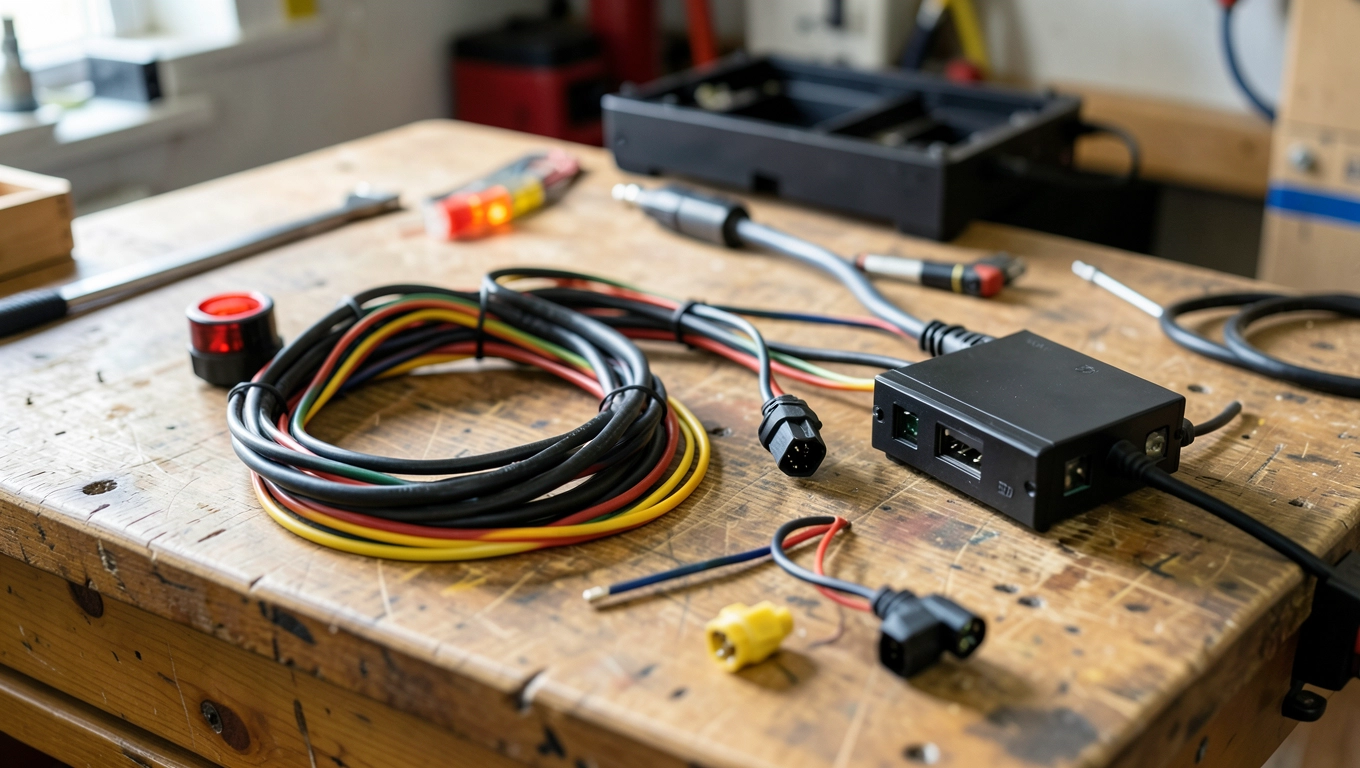

Kompletna instalacja elektryczna do przyczepki samochodowej z wtyczką 7-pin o długości 4,5 m, przekroju 0,75 mm², klasie szczelności IP54 i certyfikacie ECE R48 to wydatek rzędu 130-200 zł za sam zestaw, z którym holowanie przyczepki bagażowej staje się bezproblemowe na kilka sezonów. Przy wyborze 13-pin do kampera kwota rośnie do 280-420 zł, ale przybywa cztery linie sterujące, w tym zasilanie lodówki i ładowanie akumulatora pokładowego. Kluczowe pozostaje dopasowanie wtyczki do gniazda auta, właściwy przekrój żyły do poboru prądu oraz pewny styk masy na ramie te trzy elementy decydują o tym, czy światła świecą pełną bielą, czy migoczą przy każdym większym wstrząsie.

Źródła i normy

Regulamin EKG ONZ nr 48 (ECE R48) jednolite przepisy dotyczące homologacji pojazdów w zakresie instalacji świetlnej, dostępny na stronie Europejskiej Komisji Gospodarczej ONZ (unece.org). Norma ISO 1724 definiująca parametry wtyczek 7-pin oraz ISO 11446 dla wtyczek 13-pin publikacje dostępne w Polskim Komitecie Normalizacyjnym (pkn.pl). Regulamin EKG ONZ nr 7 (ECE R7) dotyczący świateł pozycyjnych, stopu i obrysowych. Dane techniczne dotyczące spadków napięć i obciążalności prądowej przewodów zgodne z normą PN-HD 60364-5-52 (Instalacje elektryczne niskiego napięcia dobór przewodów).
