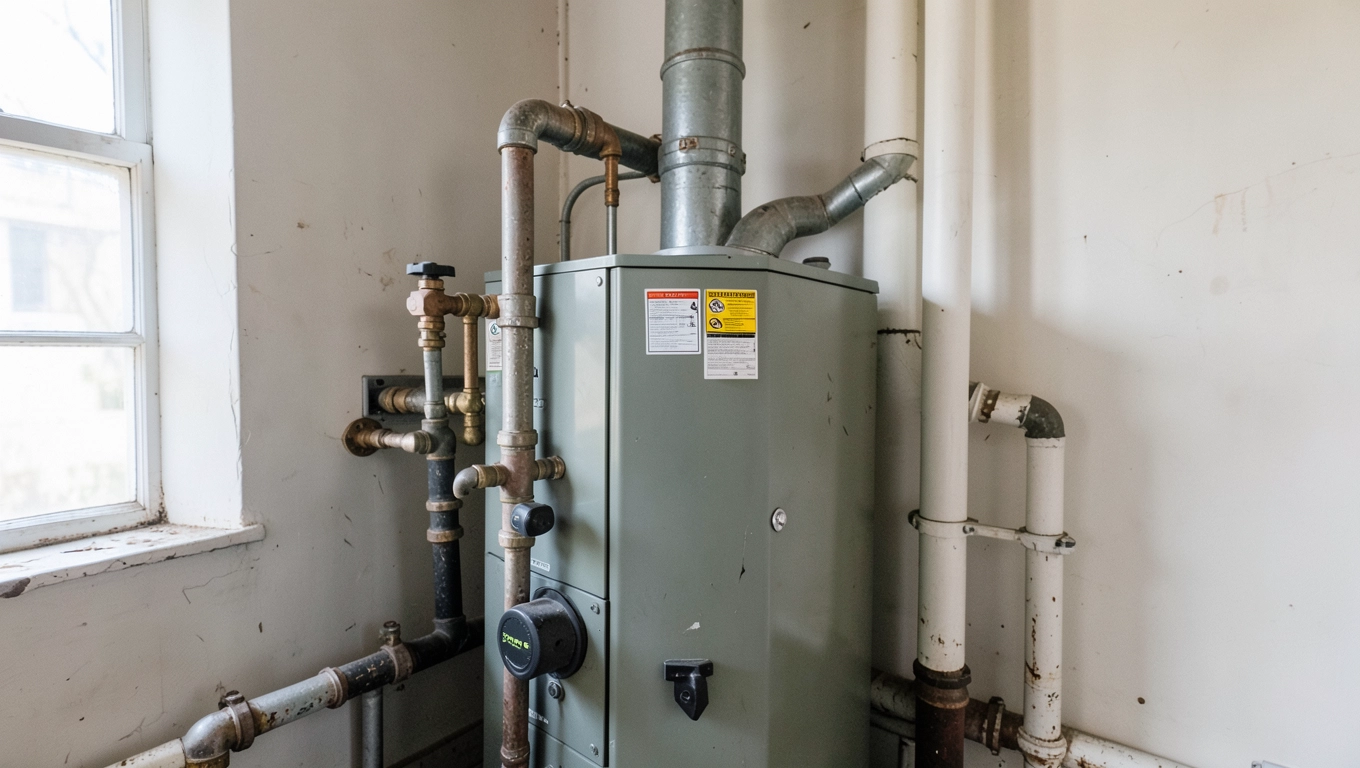

Jak podłączyć piec na ekogroszek do starej instalacji bez błędów

Audyt starej instalacji przed montażem nowego kotła

Zanim ekogroszek trafi do zasobnika, a podajnik ślimakowy ruszy po raz pierwszy, instalacja grzewcza wymaga szczegółowego przeglądu. W domach oddanych do użytku przed 2000 rokiem najczęściej pracują rury stalowe łączone na gwint, a obieg ma charakter grawitacyjny albo wymuszony starą pompą typu UPS 25-40. Każdy z tych układów reaguje inaczej na wyższą temperaturę zasilania, którą generują kotły 5 klasy.

• Audyt starej instalacji przed montażem nowego kotła
• Dobór mocy pieca i przygotowanie kotłowni
• Montaż kotła z podajnikiem krok po kroku
• Najczęstsze błędy przy podłączaniu i ich skutki
• Eksploatacja i harmonogram serwisowy
• Chemia wody w starej instalacji
• Kiedy nie warto podłączać pieca na ekogroszek do starej instalacji
• Lista kontrolna inwestora przed odbiorem instalacji

Sprawdź średnicę i materiał rur. Czarna stal bez powłoki wewnętrznej po 20 latach nosi ślady korozji, a jej chropowata powierzchnia sprzyja osadzaniu się kamienia. Miedź dobrze współpracuje z wodą o pH 7,2-8,5, lecz nie toleruje domieszek glikolu. Polipropylen (PP-R) wytrzymuje temperaturę do 90 °C przy ciśnieniu 10 bar, ale jego długotrwała ekspozycja na tlen przenikający przez dyfuzję prowadzi do degradacji. Zapisz typ, średnicę i długość każdego odcinka.

Ciśnienie próby wodnej powinno wynosić 6 barów przy utrzymaniu 30 minut i spadku nieprzekraczającym 0,2 bar. Każdy cieknący zawór czy połączenie napraw przed rozruchem. Równolegle pobierz próbkę wody do badań: pH, twardość ogólna (°dH), przewodność, zawartość chlorków i żelaza. Wartości twardości powyżej 14 °dH wymagają instalacji stacji zmiękczającej, inaczej wymiennik kotła pokryje się kamieniem w ciągu dwóch sezonów.

Sprawdź stan komina. Kamerą inspekcyjną o średnicy 20 mm obejrzyj całą długość przewodu. Pęknięcia, sadza smołowa, gniazda ptaków dyskwalifikują kanał bez remontu. Ciąg kominowy mierzony anemometrem przy różnicy temperatur 20 K powinien wynosić 10-30 Pa dla kotłów o mocy do 25 kW. Za niski ciąg powoduje cofnięcie spalin i żółty nalot na szybie podajnika.

Naczynie wzbiorcze otwarte, montowane pod stropem kotłowni, zabezpiecza instalację przed wzrostem objętości wody. W układzie zamkniętym zastępuje je przeponowe naczynie o pojemności dobranej do kubatury wody (10 % objętości instalacji). Zawór bezpieczeństwa 3 bar chroni kocioł i rurociąg przed skokami ciśnienia. Sprawdź, czy obecny zawór nie jest zablokowany, a ciśnienie otwarcia odpowiada parametrowi z tabliczki znamionowej kotła.

Decyzja o układzie otwartym lub zamkniętym wpływa na dobór osprzętu. Otwarty toleruje wyższą twardość wody, lecz wymaga stałego uzupełniania ubytków. Zamknięty ogranicza odparowanie i wnikanie tlenu, ale potrzebuje naczynia przeponowego, zaworu różnicowego i odpowietrznika automatycznego. Przy konwersji na ekogroszek rekomendowany jest układ zamknięty z naczyniem 50-80 l dla domu 150 m².

Na koniec oceń wydajność pompy obiegowej. Stary UPS 25-40 przy oporze 2 m słupa wody tłoczy 2,5 m³/h, co zwykle okazuje się niewystarczające dla kotła 20 kW. Wymiana na pompę elektroniczną klasy A zużywa 40 W zamiast 80 W i utrzymuje stały ΔT = 20 K. Dzięki temu sterowanie pracuje stabilnie, a paliwo spala się równomiernie.

Dobór mocy pieca i przygotowanie kotłowni

Moc kotła wynika z zapotrzebowania cieplnego budynku skorygowanego o straty wentylacyjne. Wzór: 100 W/m² × powierzchnia × współczynnik korekcyjny (0,7 dla domu pasywnego, 1,0 dla dobrze ocieplonego, 1,4 dla starego bez izolacji). Dom 120 m² z rokiem budowy 1995 potrzebuje zwykle 12 kW, a 220 m² z lat 70. około 24 kW.

Kotły na ekogroszek o mocy 8-35 kW pokrywają większość potrzeb domów jednorodzinnych. Zbyt mała moc wymusza ciągłą pracę z pełnym obciążeniem, co skraca żywotność podajnika. Zbyt duża prowadzi do cyklicznego wygaszania, korozji niskotemperaturowej i strat energii na podtrzymanie żaru.

Kotłownia musi spełniać wymogi przeciwpożarowe. Podłoga niepalna: beton lub ceramika, bez wykładziny PVC. Ściany w odległości 50 cm od kotła wyłożone blachą ocynkowaną 0,6 mm albo płytą GKB-F 12,5 mm. Drzwi o odporności ogniowej EI 30 otwierające się na zewnątrz. Wentylacja nawiewna kanałem 200 cm², wywiewna 150 cm², niezamykana.

Zasilanie elektryczne z wydzielonego obwodu 3 × 2,5 mm², zabezpieczone wyłącznikiem B16A oraz wyłącznikiem różnicowo-prądowym 30 mA. Napięcie 230 V/400 V 50 Hz, pobór mocy samego kotła 80-150 W (sterownik + dmuchawa), podajnik 250-500 W w fazie startu. Kabel układaj w odległości minimum 20 cm od rur grzewczych.

Komin ceramiczny lub ze stali kwasoodpornej 1.4404 o średnicy 150-200 mm zapewnia właściwy ciąg. Wysokość komina minimum 4 m od palnika, z wylotem 60 cm powyżej kalenicy. Przy kominie murowanym wstaw wkład kwasoodporny, uszczelnij przepustem dachowym i zamontuj daszek ochronny.

Fundament pod kocioł to najczęściej krawędź betonowa o wysokości 5-10 cm ponad posadzkę. Pod kocioł o masie 350 kg wystarczy podłoże o nośności 200 kg/m². Ustawienie na poziomie 0,5° w kierunku powrotu ułatwia odpowietrzenie. Podajnik retortowy wymaga wolnej przestrzeni z przodu minimum 100 cm do obsługi.

Sprawdź, czy modernizacja wymaga zgłoszenia do nadzoru budowlanego. Moc do 50 kW i brak zmiany paliwa (węgiel na ekogroszek) zwykle nie wymaga pozwolenia, lecz instalator z uprawnieniami SEP/E1 musi wystawić protokół odbioru. Każda zmiana przewodu kominowego lub kubatury kotłowni to już remont w rozumieniu prawa budowlanego.

Montaż kotła z podajnikiem krok po kroku

Po dostawie rozpakuj kocioł, sprawdź kompletność wg listy przewozowej i brak uszkodzeń transportowych. Korpus paleniskowy, zasobnik paliwa, podajnik ślimakowy, dmuchawa, sterownik, czujnik temperatury, zawór zwrotny, dokumentacja techniczno-ruchowa. Każdy element powinien być oznaczony tabliczką znamionową.

Ustaw kocioł na fundamencie, wypoziomuj i zakotw do podłoża kołkami M10. Wyjście spalin skieruj w osi komina z dokładnością ±2 mm na metr, inaczej opory ciągu wzrosną o 15-20 %. Zasobnik paliwa zamontuj w odległości umożliwiającej dosyp ekogroszku łopatą, a jednocześnie z dala od okien drzwiowych.

Podajnik retortowy połącz z palnikiem kołnierzem z uszczelką ceramiczną, dokręcając śruby momentem 25 Nm. Łożysko podajnika powinno pracować bez luzów, ślimak obracać się płynnie. Podłącz silnik 0,55-0,75 kW kablem 5 × 1,5 mm² do zacisków w sterowniku. Sprawdź kierunek obrotów przy próbie ręcznej.

Podłączenie hydrauliczne wykonaj zgodnie ze schematem producenta. Zasilanie G 1 1/4″ na króćcu wylotowym, powrót G 1 1/4″ na wlocie. Pomiędzy kotłem a instalacją zamontuj sprzęgło hydrauliczne albo wymiennik płytowy o mocy równej mocy kotła. To rozwiązanie rozdziela obieg kotłowy od obiegu grzejnikowego, stabilizuje temperaturę i chroni kocioł przed korozją niskotemperaturową.

Zawór zwrotny na powrocie, najlepiej z nastawą wstępną, zapobiega samoczynnemu obiegowi grawitacyjnemu po zaniku zasilania pompy. Równolegle włącz zawór mieszający trójdrogowy z siłownikiem, który utrzymuje stałą temperaturę zasilania 65 °C niezależnie od warunków pogodowych.

Podłączenie elektryczne zaczynij od sterownika. Wejścia: czujnik temperatury kotła (Pt1000), czujnik spalin (termoelement typu K), czujnik zasobnika CWU, termostat pokojowy. Wyjścia: pompa obiegowa CO, pompa CWU, dmuchawa, podajnik, zawór mieszający. Każdy obwód zabezpiecz wkładką topikową odpowiedniej wartości.

Przed pierwszym rozruchem sprawdź szczelność instalacji ciśnieniem 1,5 bar przez 60 minut. Odpowietrz wszystkie grzejniki przez zawory odpowietrzające, aż woda będzie klarowna bez pęcherzyków. Włącz sterownik w trybie serwisowym, uruchom podajnik bez podawania paliwa, sprawdź kierunek obrotu ślimaka i czas nawrotu.

Kalibracja PID to etap, który decyduje o jakości spalania. Ustaw czas pracy podajnika 4-6 s, czas przerwy 25-60 s, moc dmuchawy 40-60 % w zależności od kaloryczności paliwa (26-30 MJ/kg). Wsadź 15 kg ekogroszku do zasobnika, uruchom tryb rozruchu i obserwuj żar przez okienko rewizyjne. Płomień powinien mieć kolor pomarańczowo-złoty, a popiół być sypki i jasnoszary.

Algorytm PID automatycznie skraca czas przerwy podajnika, gdy temperatura spalin przekroczy 180 °C, i wydłuża, gdy spadnie poniżej 120 °C. Po godzinie pracy pobierz próbkę popiołu i sprawdź, czy nie zawiera niedopałków. Ich obecność sygnalizuje zbyt krótki czas przerwy lub za niską moc dmuchawy.

Najczęstsze błędy przy podłączaniu i ich skutki

Wtopienie starej instalacji do nowego kotła bez wymiennika płytowego lub sprzęgła hydraulicznego kończy się szokiem termicznym. Stalowe rury pracujące dotąd przy 70 °C nagle dostają 85 °C, a osady kamienia odspajają się i blokują zawory. Wymiennik o mocy równej mocy kotła oddziela obwód grzewczy od kotłowego, dzięki czemu można płukać instalację bez ryzyka zalania palnika.

Brak inhibitora korozji w obiegu otwartym to prosta droga do perforacji rur w ciągu 3-4 sezonów. Inhibitor na bazie fosforanów i molibdenianów (3-5 l na 100 l wody) tworzy warstwę ochronną na stali i miedzi, jednocześnie stabilizuje pH. Bez niego twarda woda 18 °dH wytrąca węglan wapnia szybciej, niż zdążysz go usunąć.

Zły komin to klasyka. Zbyt wąski przekrój ( 250 mm) wyziębia spaliny i sprzyja kondensacji smoły. Wkład kominowy ze stali 1.4404 o średnicy dobranej przez producenta kotła rozwiązuje problem i spełnia normę PN-EN 1856.

Mokry ekogroszek o wilgotności powyżej 12 % obniża sprawność o 8-12 % i zwiększa emisję CO. Po dostawie sprawdź wilgotność higrometrem, przechowuj paliwo w suchym pomieszczeniu na palecie. Mokry ładunek dosypuj małymi porcjami i zwiększ nadmuch, inaczej żar zgaśnie i podajnik zablokuje się mostem.

Zła polaryzacja dmuchawy powoduje obroty w kierunku przeciwnym do projektowego i zerowy ciąg w palniku. Sprawdź kierunek przy pierwszym uruchomieniu, a w razie potrzeby zamień dwie fazy na zaciskach silnika. Dmuchawa o wydatku 180 m³/h przy 250 Pa to standard dla kotłów 20 kW.

Nigdy nie używaj mokrego paliwa w podajniku retortowym. Zawilgocony ekogroszek zbryla się na ślimaku, tworzy most i cofa żar w kierunku silnika. Po zalaniu podajnika odłącz zasilanie, wyjmij paliwo z rury i osusz ślimak suszarką budowlaną przez 30 minut. Wznowienie pracy bez suszenia grozi pożarem zasobnika.

Norma PN-EN 303-5:2012 dzieli kotły na klasy od 1 do 5 w zależności od sprawności i emisji. Kocioł klasy 5 musi osiągać sprawność ≥ 90 % przy emisji pyłu ≤ 40 mg/m³. Wybieraj urządzenia z tabliczką potwierdzającą klasę, inaczej nie spełnisz wymogów programów dofinansowań ani uchwał antysmogowych.

Pomijanie zaworu różnicowego między obiegiem kotłowym a grzejnikowym prowadzi do nierównomiernego rozkładu temperatury. Zawór 6/8″ z nastawą wstępną 0,2-0,4 m³/h utrzymuje ΔT = 20 K w całej instalacji. Bez niego najbliższe grzejniki przegrzewają się, a odległe pozostają zimne.

Brak automatycznego odpowietrznika na zasilaniu skutkuje poduszkami powietrznymi w grzejnikach. Odpowietrznik automatyczny 1/2″ z zaworem stopowym zamontuj na najwyższym punkcie instalacji. Dzięki niemu sterownik utrzymuje stabilną temperaturę, a pompa nie traci wydajności na kawitacji.

Eksploatacja i harmonogram serwisowy

Codziennie kontroluj poziom paliwa w zasobniku, temperaturę na wyświetlaczu i popiół w popielniku. Raz na tydzień usuń popiół z palnika i komory popielnikowej. Raz na miesiąc oczyść wymiennik ze stali kwasoodpornej szczotką, sprawdź naciąg ślimaka podajnika i stan uszczelek drzwiczek.

Co sezon, przed rozpaleniem, skontroluj ciąg kominowy, sprawdź szczelność drzwiczek rewizyjnych, wymień filtr siatkowy na powrocie. Co rok zlecaj przegląd kominiarzowi z uprawnieniami, czyszczenie wkładu kominowego i kalibrację czujnika spalin. Co 2 lata wymieniaj uszczelki podajnika i sprawdzaj łożyska.

Chemia wody w starej instalacji

Twardość wody powyżej 14 °dH powoduje wytrącanie kamienia w wymienniku i na ściankach kotła. Kamień o grubości 1 mm obniża sprawność o 5-7 %. Stacja zmiękczająca z żywicą jonowymienną obniża twardość do 4 °dH, co w zupełności wystarcza dla instalacji zamkniętej. Przy układzie otwartym wystarczy dawka inhibitora 3 l na 100 l wody i okresowe płukanie.

pH poniżej 7 sprzyja korozji wżerowej stali, powyżej 9 prowadzi do kruchości miedzi. Optimum mieści się w przedziale 7,2-8,5. Co kwartał pobieraj próbkę wody i mierz pH oraz twardość. Wyniki zapisuj w tabeli obok kotła, dzięki czemu zobaczysz trend i zareagujesz, zanim pojawi się problem.

Chlorki powyżej 150 mg/l atakują stal nierdzewną wymiennika płytowego. Woda z wodociągu zwykle mieści się w normie, ale woda studzienna może przekraczać próg. Jeśli korzystasz ze studni, zainstaluj filtr odwróconej osmozy przed napełnianiem instalacji. Koszt 1 200-2 000 PLN zwraca się w ciągu dwóch sezonów dzięki mniejszej ilości kamienia.

Układ otwarty toleruje wodę gorszej jakości, lecz wymaga stałego uzupełniania. Każde dolanie 10 l wody zwiększa twardość o wartość zależną od źródła. W domu 150 m² z układem otwartym ubytek 200 l w sezonie oznacza dopływ 20 g wapnia. Po 5 latach daje to warstwę kamienia 2-3 mm w kotłach niskotemperaturowych.

Kiedy nie warto podłączać pieca na ekogroszek do starej instalacji

Jeśli instalacja pracuje w układzie otwartym z rurami stalowymi bez powłoki, a woda ma twardość powyżej 20 °dH, modernizacja na ekogroszek jest ryzykowna. Lepiej wymienić instalację na nową z rur PP-R albo miedzi, zamontować układ zamknięty i zainwestować w pompę klasy A. Wtedy sprawność wzrośnie o 12-15 %, a koszty eksploatacji spadną.

Dom o powierzchni do 80 m² z instalacją aluminiową nie potrzebuje kotła 15 kW. Wystarczy kocioł pelletowy 10 kW albo pompa ciepła powietrze-woda 7 kW. Ekogroszek wymaga miejsca na zasobnik 0,5 m³ i regularnego dosypywania, co w małych domach bywa uciążliwe.

Budynki wpisane do rejestru zabytków objęte są ochroną konserwatorską. Montaż kotła na ekogroszek może wymagać zgody konserwatora, szczególnie gdy zmienia się wygląd elewacji (komin). Sprawdź wytyczne przed zakupem urządzenia, bo odmowa konserwatora wstrzymuje inwestycję na wiele miesięcy.

Lista kontrolna inwestora przed odbiorem instalacji

• Dokumentacja: protokół odbioru, DTR, certyfikat zgodności CE, deklaracja klasy 5 wg PN-EN 303-5.
• Protokół z próby ciśnieniowej 6 bar / 30 min.
• Wynik badania wody (pH, twardość, chlorki).
• Potwierdzenie kalibracji PID (parametry pracy podajnika i dmuchawy).
• Protokół pomiaru ciągu kominowego (10-30 Pa).
• Wpisy do dziennika kotłowni: data rozruchu, parametry początkowe, dane instalatora z uprawnieniami SEP/E1.

Podłączenie pieca na ekogroszek do starej instalacji wymaga przede wszystkim dokładnego przygotowania kotłowni, doboru kotła o odpowiedniej mocy oraz zastosowania zaworu zwrotnego, który umożliwia kontrolę nad obiegiem grawitacyjnym i sterowanie grzaniem za pomocą termostatu. Prawidłowy montaż, zgodny z wymaganiami dla kotłów 5 klasy, pozwala zachować bezpieczeństwo i efektywność całego systemu grzewczego. Inwestor, który przeprowadzi audyt starej instalacji, zadba o jakość wody i zastosuje sprzęgło hydrauliczne, zyskuje niezawodne źródło ciepła na lata.

Źródła danych: PN-EN 303-5:2012 (norma kotłów grzewczych), PN-87/B-02413 (odprowadzanie spalin), PN-91/B-02413 (wentylacja kotłowni), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dokumentacja techniczno-ruchowa producentów kotłów klasy 5, doświadczenie własne z modernizacji kotłowni w domach jednorodzinnych.
