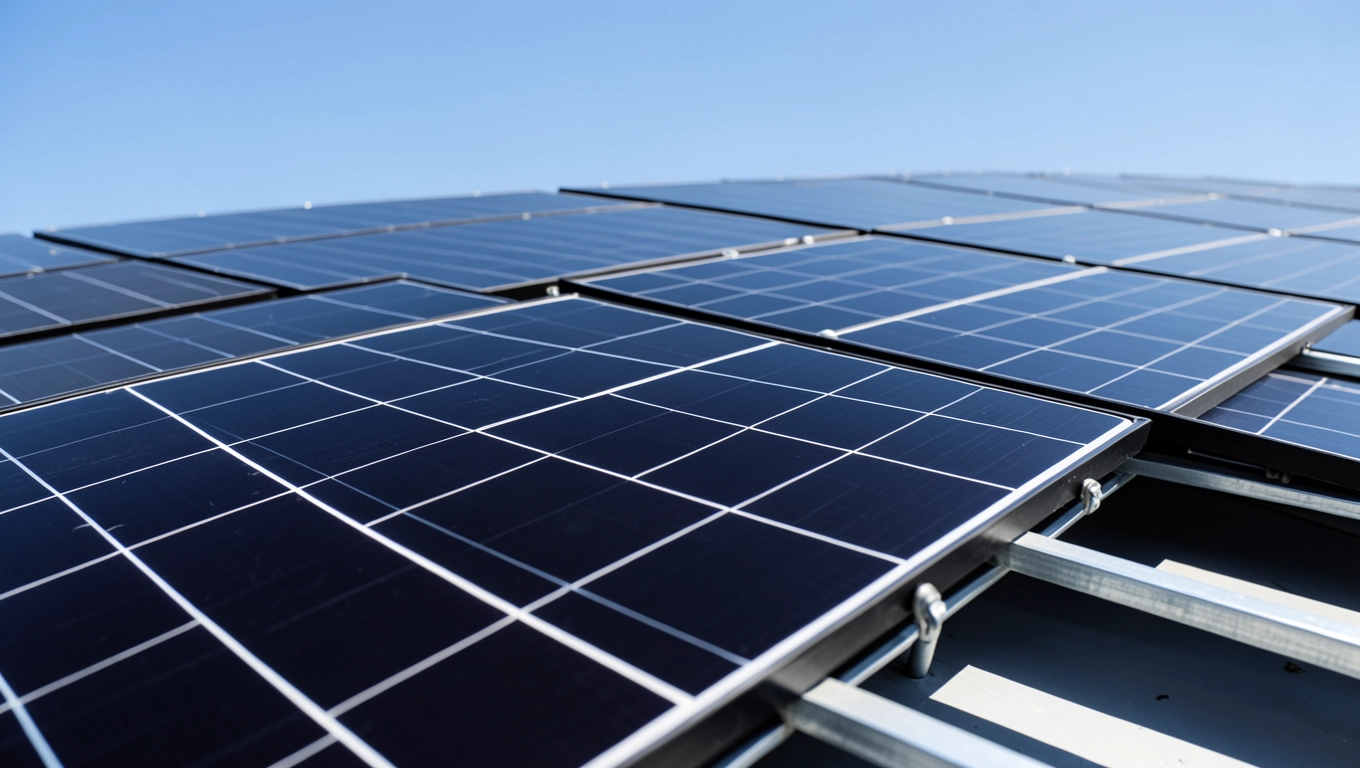

Jak wygląda instalacja fotowoltaiczna? Schemat od A do Z

Jedna ekipa potrafi postawić kompletną instalację fotowoltaiczną na dachu w półtora dnia roboczego, ale zanim jeszcze przybije pierwszy hak, potrzeba zwykle od czterech do ośmiu tygodni przygotowań. Właśnie w tej dysproporcji między błyskawicznym montażem a żmudnym procesem decyzyjnym kryje się odpowiedź na pytanie, dlaczego jedna elektrownia słoneczna pracuje dwadzieścia pięć lat bez awarii, a inna zaczyna szwankować po pięciu sezonach. Różnica nie tkwi w cenie modułów, lecz w staranności projektu, poprawności doboru komponentów i jakości samych robót. Poniżej rozbity jest cały proces na dziewięć etapów, z konkretnymi liczbami, normami oraz pułapkami, które wychwytuje się dopiero po latach eksploatacji.

• Projekt i audyt przed montażem
• Wybór miejsca montażu
• Dobór komponentów i projekt instalacji
• Montaż paneli krok po kroku
• Formalności, dotacje i uruchomienie
• Eksploatacja i serwis

Projekt i audyt przed montażem

Każda rozsądnie poprowadzona inwestycja zaczyna się od dwunastu rachunków za prąd z ostatniego roku. Bez tych danych nie sposób dobrać mocy instalacji, bo prognozowanie produkcji na podstawie powierzchni dachu bez znajomości realnego zużycia to najczęstsza przyczyna przewymiarowania lub niedoszacowania systemu. Średnie polskie gospodarstwo domowe zużywa od trzech do pięciu megawatogodzin rocznie, ale rozrzut bywa ogromny, od dwóch MWh u singla korzystającego z pompy ciepła po osiem MWh w domu z basenem i klimatyzacją.

Po analizie rachunków przychodzi pora na wizję lokalną. Monter wchodzi na poddasze, mierzy grubość krokwi, sprawdza rodzaj pokrycia i ocenia stan więźby dachowej. To moment, w którym ujawniają się rzeczy niewidoczne z ziemi: spróchniałe elementy, zbyt słabe kontrłaty czy brak możliwości mocowania haków bezpośrednio do krokwi z powodu warstwy ocieplenia. Stąd już prosta droga do decyzji o wzmocnieniu konstrukcji lub zmianie miejsca montażu.

Równolegle właściciel nieruchomości składa do operatora sieci dystrybucyjnej zgłoszenie przyłączenia mikroinstalacji. Procedura trwa od czternastu do trzydziestu dni, a jej efektem jest warunki przyłączenia z konkretnymi parametrami: dopuszczalna moc, typ zabezpieczeń i miejsce zabudowy licznika dwukierunkowego. Bez tego dokumentu nie wolno podłączać inwertera do sieci, nawet jeśli instalacja fizycznie stoi już na dachu.

Lista dokumentów wymaganych przed rozpoczęciem robót wygląda następująco:

• projekt techniczny z obliczeniami statycznymi i schematem elektrycznym,
• kopia warunków przyłączenia od operatora sieci dystrybucyjnej,
• zgłoszenie robót budowlanych, jeśli zmienia się konstrukcja dachu lub powstaje instalacja naziemna powyżej dwóch metrów wysokości,
• pełnomocnictwo właściciela nieruchomości, gdy inwestor nie jest jednocześnie jej właścicielem,
• dokumentacja powykonawcza z protokołami pomiarów po zakończeniu montażu.

Wybór miejsca montażu

Dach pozostaje najczęstszym wyborem, lecz nie każdy dach nadaje się pod fotowoltaikę w równym stopniu. Optymalny kąt nachylenia w polskich warunkach mieści się między trzydziestoma a czterdziestoma stopniami, a azymut południowy zapewnia najwyższą produkcję w skali roku. Odchylenie o piętnaście stopni w którąkolwiek stronę obniża uzyski o około trzy do pięciu procent. Kluczowe pozostaje zacienienie, bo nawet niewielki cień kominowej rury w godzinach południowych potrafi wyzerować pracę całego łańcucha paneli połączonych szeregowo.

Grunt to alternatywa dla budynków ze starym, słabym dachem lub tam, gdzie liczy się łatwiejszy dostęp serwisowy. Instalacja naziemna wymaga wykonania fundamentów palowych lub wbetonowania słupków poniżej strefy przemarzania, czyli na głębokość od osiemdziesięciu centymetrów do metra dwadzieścia, w zależności od regionu Polski. Zachowanie odległości co najmniej dwóch metrów od granicy działki wynika z przepisów prawa budowlanego i warunków technicznych zabudowy.

Przed podjęciem decyzacji warto skorzystać z aplikacji symulujących nasłonecznienie. Narzędzie PVGIS, udostępniane przez Centrum Wspólnego Badawczego Unii Europejskiej, pozwala na podstawie współrzędnych geograficznych obliczyć szacunkową produkcję energii dla wybranej mocy paneli i kąta nachylenia. Google Sunroof działa w podobny sposób, choć jego mapa pokrycia dachów dla Polski bywa niekompletna. Oba narzędzia dają pogląd, nie zastąpią jednak profesjonalnego audytu cieniowania wykonanego na miejscu.

Dobór komponentów i projekt instalacji

Panele monokrystaliczne dominują obecnie rynek, bo przy tej samej powierzchni dachu oddają od piętnastu do dwudziestu procent więcej energii niż konstrukcje polikrystaliczne. Sprawność modułów klasy premium przekracza dwadzieścia dwa procent, podczas gdy tańsze konstrukcje poly oscylują wokół siedemnastu procent. Wybierając producenta, rozsądnie jest trzymać się listy Tier 1 publikowanej przez BloombergNEF, choć sam ranking nie gwarantuje jakości każdej sztuki.

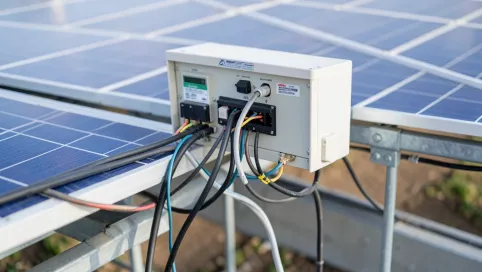

Inwerter, czyli serce instalacji, zamienia prąd stały z paneli na prąd zmienny zsynchronizowany z siecią. Modele łańcuchowe pozostają najtańszym i najczęściej stosowanym rozwiązaniem dla mocy od trzech do kilkunastu kilowatów. Mikroinwertery instaluje się pod każdym panelem osobno, co eliminuje problem zacienienia jednego modułu rzutującego na cały łańcuch, lecz podnosi koszt o około trzydzieści procent. Hybrydowe falowniki obsługują magazyny energii i pozwalają pracować wyspowo podczas awarii sieci.

Konstrukcja montażowa musi być wykonana ze stali nierdzewnej, stali ocynkowanej ogniowo lub aluminium. Każdy z tych materiałów wytrzymuje dwadzieścia pięć lat ekspozycji na warunki atmosferyczne, pod warunkiem że producent dobrał powłokę antykorozyjną zgodnie z normą ISO 9223. Na dachach krytych blachodachówką stosuje się haki przykręcane do krokwi, na dachach z dachówki ceramicznej szyny montuje się po podważeniu i ponownym ułożeniu fragmentów pokrycia.

Zabezpieczenia stanowią element często bagatelizowany, a przecież ich brak prowadzi do pożarów lub porażeń. Ograniczniki przepięć typu I i II chronią inwerter przed wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi. Wyłącznik nadprądowy po stronie prądu stałego odcina obwód w razie awarii paneli, a wyłącznik różnicowoprądowy po stronie prądu zmiennego zabezpiecza domowników. Wszystkie te elementy powinny być opisane w projekcie technicznym i zamontowane w rozdzielnicy głównej budynku.

Magazyn energii w 2025 roku przestał być luksusem, choć wciąż nie każda instalacja go wymaga. Akumulator litowo-żelazowo-fosforanowy o pojemności dziesięciu kilowatogodzin kosztuje od osiemnastu do dwudziestu pięciu tysięcy złotych i zwraca się przez pięć do ośmiu lat w gospodarstwach z dużym nocnym zużyciem energii, na przykład z pompą ciepła lub ładowarką samochodu elektrycznego. W domach korzystających z energii głównie w dzień magazyn może poczekać na spadek cen o kolejne dwanaście do osiemnastu miesięcy.

Montaż paneli krok po kroku

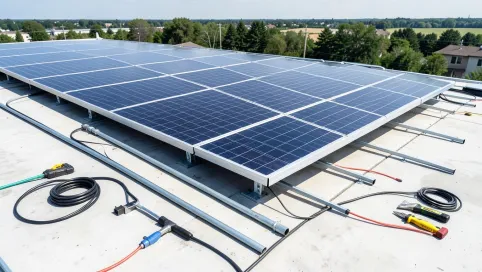

Konstrukcja montażowa pojawia się na dachu jako pierwsza. Na dachach skośnych ekipa zakłada haki co drugą krokiew, rozkłada szyny aluminiowe i poziomuje je przy pomocy niwelatora laserowego. Każdy hak przyjmuje obciążenie do czterystu kilogramów siły ścinającej, a cała konstrukcja musi przenieść ssanie wiatru obliczone wg Eurokodu 1, część 1-4, dla strefy wiatrowej przypisanej lokalizacji inwestycji. Dach płaski wymaga innego podejścia: trójkątne stelaże balastowe albo konstrukcje wkręcane do stropu.

Układanie paneli zaczyna się od modułów skrajnych, które pełnią rolę prowadnicy. Każdy panel mocuje się dwoma klemami końcowymi lub środkowymi, a moment dokręcenia śrub wynosi od osiemnastu do dwudziestu niutonometrów, zależnie od zaleceń producenta klem. Połączenia elektryczne wykonuje się złączami MC4, które po zatrzaśnięciu zapewniają stopień ochrony IP67, czyli pełną szczelność nawet przy zanurzeniu w wodzie na głębokość jednego metra.

Trasa kablowa biegnie w rurach osłonowych UV odpornych, przymocowanych do konstrukcji opaskami zaciskowymi z tym samym materiałem. Przewód solarny o przekroju czterech lub sześciu milimetrów kwadratowych prowadzi prąd stały do inwertera umieszczonego najczęściej w garażu, kotłowni lub na korytarzu. Im krótsza trasa, tym mniejsze straty napięcia. Przy odległościach powyżej trzydziestu metrów przekrój kabla trzeba zwiększyć, bo spadek napięcia nie może przekroczyć jednego procenta.

Inwerter wiesza się na niepalnej ścianie, co najmniej piętnaście centymetrów od sufitu i z zachowaniem dwudziestu centymetrów wolnej przestrzeni wokół radiatora. Podłączenie do rozdzielnicy głównej wykonuje się przewodem YDYp trzy razy cztery milimetry kwadratowe, prowadzonym w korytkach kablowych lub podtynkowo. Smart meter montowany w szafce licznikowej komunikuje się z inwerterem przez port RS485 lub bezprzewodowo przez Wi-Fi, umożliwiając monitoring produkcji oraz zużycia energii w czasie rzeczywistym.

Uziemienie instalacji wymaga połączenia ram paneli oraz konstrukcji montażowej z główną szyną uziemiającą budynku przewodem miedzianym o przekroju szesnastu milimetrów kwadratowych. Brak tego połączenia sprawia, że ogranicznik przepięć nie spełnia swojej funkcji, bo nie ma gdzie odprowadzić energii wyładowania atmosferycznego. Podczas burzy taka instalacja może ulec poważnemu uszkodzeniu.

Konfiguracja z siecią to ostatni etap przed oddaniem instalacji do użytku. Inwerter trzeba zarejestrować w aplikacji producenta, ustawić parametry sieci zgodne z wymogami lokalnego operatora oraz aktywować moduł komunikacji z licznikiem. Bez tego kroku instalacja produkuje energię, ale operator jej nie widzi, a więc nie ma podstaw do rozliczeń w modelu net-billingu.

Formalności, dotacje i uruchomienie

Zgłoszenie do operatora sieci dystrybucyjnej oraz wymiana licznika na dwukierunkowy to formalność, o której łatwo zapomnieć w ferworze montażu. W praktyce cały proces trwa od czternastu do trzydziestu dni, w zależności od spółki. Do zgłoszenia trzeba dołączyć schemat instalacji, protokoły pomiarów, kopię certyfikatu inwertera zgodnego z normą PN-EN 50549 oraz pełnomocnictwo, gdy dokumenty podpisuje pełnomocnik.

Net-billing zastąpił w 2022 roku system opustów i od tego czasu rozliczenia wyglądają zupełnie inaczej. Nadwyżka energii wyprodukowanej i oddanej do sieci trafia do depozytu prosumenckiego, a jej wartość wylicza się po rynkowej cenie energii z poprzedniego miesiąca, pomniejszonej o opłaty dystrybucyjne. W praktyce za każdą oddaną kilowatogodzinę prosument otrzymuje od pięćdziesięciu do siedemdziesięciu groszy. Zgromadzoną nadwyżkę można wykorzystać w ciągu dwunastu miesięcy, potem przepada.

Dotacje w 2025 roku obejmują przede wszystkim program Mój Prąd 6.0 oraz Czyste Powietrze. Pierwszy z nich finansuje do sześciu tysięcy złotych na instalację fotowoltaiczną i do szesnastu tysięcy złotych na magazyn energii z pompą ciepła. Drugi łączy dofinansowanie paneli z kompleksową termomodernizacją budynku, co podnosi łączną kwotę wsparcia nawet do sześćdziesięciu siedmiu tysięcy złotych. Wnioski składa się elektronicznie, a decyzja zapada zwykle w ciągu trzydziestu dni roboczych.

Po wymianie licznika i podpisaniu umowy prosumenckiej instalacja zaczyna pracę w pełnym trybie. Pierwszy miesiąc eksploatacji to okres kalibracji, podczas którego inwerter uczy się profilu produkcji budynku i optymalizuje parametry pracy. Warto w tym czasie codziennie sprawdzać aplikację monitoringu, bo nagłe skoki napięcia lub spadki produkcji sygnalizują problemy z połączeniami MC4 albo zacienienie, którego nie wychwycono podczas audytu.

Eksploatacja i serwis

Przegląd okresowy raz na dwa lata wystarczy w większości przypadków, choć po silnych wichurach lub gradobiciach warto poprosić wykonawcę o dodatkową kontrolę. Podczas przeglądu sprawdza się stan klem, dokręcenie śrub, rezystancję izolacji oraz działanie ograniczników przepięć. Mycie paneli ma sens w rejonach o dużym zapyleniu, na przykład w pobliżu pól uprawnych lub zakładów przemysłowych. Czysta powierzchnia modułu zwiększa produkcję o trzy do ośmiu procent, ale mycie samodzielne myjką ciśnieniową grozi uszkodzeniem powłoki antyrefleksyjnej.

Najczęstsze awarie dotyczą inwertera, który jako jedyny element aktywny ma ograniczoną żywotność. Typowy falownik pracuje piętnaście do dwudziestu lat, po czym wymaga wymiany na nowy. Usterki paneli zdarzają się rzadko i zwykle objawiają się mikropęknięciami ogniw, widocznymi jako ciemne plamy na obrazie z kamery termowizyjnej. Pojedyncze uszkodzone ogniwo obniża moc całego panelu o kilkanaście procent, dlatego warto je wymienić, nawet jeśli gwarancja już wygasła.

Monitoring uzysków pozwala wykryć odchylenia od normy w ciągu kilku dni. Typowa instalacja o mocy dziesięciu kilowatów produkuje od dziewięciu do jedenastu megawatogodzin rocznie, zależnie od lokalizacji i kąta nachylenia. Jeżeli produkcja spada poniżej dziewięciu MWh przez dwa kolejne miesiące, czas szukać przyczyny. Najczęściej okazuje nią zabrudzenie, cień z nowo wyrosłego drzewa albo awaria jednego z paneli.

Instalacja fotowoltaiczna to inwestycja na pokolenie, ale tylko wtedy, gdy każdy etap zostanie poprowadzony z należytą starannością. Od audytu przez projekt, dobór komponentów, montaż i formalności aż po wieloletnią eksploatację liczy się dbałość o szczegóły. Najlepszym sprawdzianem jakości pozostaje fakt, czy instalacja produkuje tyle, ile obiecywał projekt, rok po roku, przez ćwierć wieku.

Kalkulator orientacyjny: 1 kWp zainstalowanej mocy w polskich warunkach produkuje średnio od 950 do 1 100 kWh rocznie. Instalacja o mocy 10 kWp kosztuje od trzydziestu pięciu do czterdziestu pięciu tysięcy złotych netto, a czas zwrotu przy obecnych cenach energii wynosi od sześciu do dziesięciu lat.

Źródła danych i regulacje: ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), ustawa Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), norma PN-HD 60364 instalacji elektrycznych niskiego napięcia, PN-EN 50549 wymagania dla jednostek wytwórczych przyłączanych do sieci dystrybucyjnej, Eurokod 1 oddziaływanie wiatru, raporty NFOŚiGW oraz Ministerstwa Klimatu i Środowiska, dane GUS dotyczące zużycia energii w gospodarstwach domowych, strona PVGIS Joint Research Centre (re.jrc.ec.europa.eu/pvgis), strona Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej (nfosigw.gov.pl), strona Ministerstwa Klimatu i Środowiska (gov.pl/web/klimat).
