Falownik w fotowoltaice: dlaczego to serce Twojej instalacji

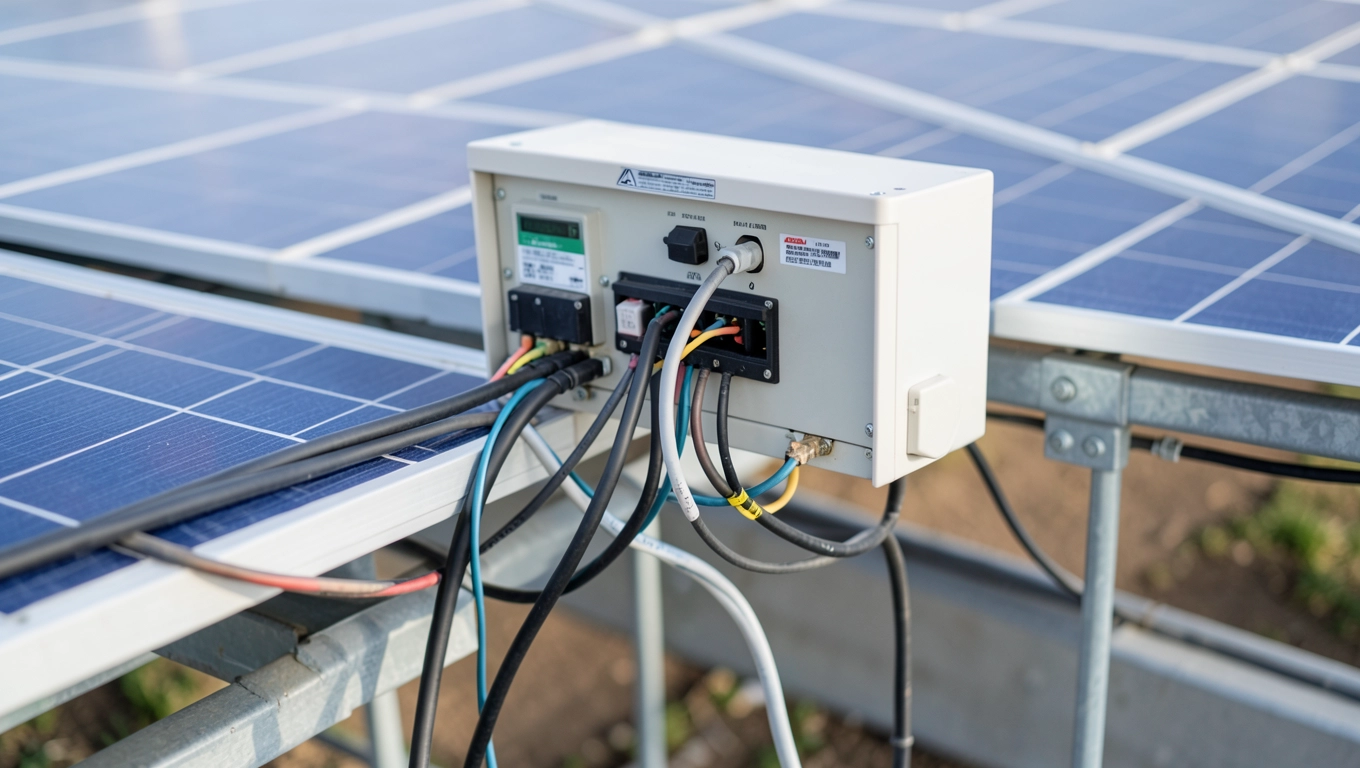

Falownik w instalacji fotowoltaicznej pełni rolę tłumacza między panelami a domową siecią elektryczną, a jego awaria potrafi wyzerować produkcję prądu z całego dachu. To właśnie w tym urządzeniu kryje się przyczyna większości reklamacji w systemach PV, których właściciele przez lata zastanawiają się, dlaczego ich panele wytwarzają energię, ale rachunki pozostają wysokie. Inwerter działa jako inteligentne centrum zarządzające, które zamienia napięcie stałe na przemienne 230 V / 50 Hz, śledzi maksymalny punkt mocy każdego modułu i czuwa nad bezpieczeństwem całego układu. Dobór jego mocy, typu i parametrów technicznych przesądza o tym, czy instalacja odda do sieci tyle energii, na ile wskazywały obliczenia projektowe.

• Czym właściwie jest falownik i jak przebiega konwersja prądu
• Rodzaje inwerterów i ich zastosowanie w PV
• Dobór falownika do mocy paneli
• Kluczowe parametry techniczne, które decydują o jakości
• Najczęstsze awarie i błędy przy wyborze inwertera
• Checklist przed zakupem i montażem

Czym właściwie jest falownik i jak przebiega konwersja prądu

Panele fotowoltaiczne wytwarzają prąd stały, czyli taki, który płynie wyłącznie w jednym kierunku z napięciem zwykle od 30 do 45 V na pojedynczym module. Domowe gniazdko wymaga natomiast prądu przemiennego o sinusoidalnym kształcie, częstotliwości 50 Hz i napięciu 230 V. Falownik wykonuje tę transformację w czasie rzeczywistym przy pomocy tranzystorów IGBT pracujących z modulacją szerokości impulsu (PWM).

Tranzystory te przełączają się tysiące razy na sekundę, budując sinusoidę z krótkich fragmentów napięcia stałego. Filtry LC wygładzają powstały przebieg tak, by zniekształcenia harmoniczne (THD) nie przekraczały 3% zgodnie z normą PN-EN 50549-1. Równocześnie inwerter musi zsynchronizować fazę generowanego prądu z fazą sieci, inaczej doszłoby do zwarcia lub wybicia zabezpieczeń.

Równolegle z konwersją DC/AC urządzenie realizuje zadanie śledzenia maksymalnego punktu mocy (MPPT). Algorytm nieustannie sonduje charakterystykę prądowo-napięciową stringu, szukając napięcia, przy którym iloczyn natężenia i napięcia osiąga szczyt. To dlatego jeden tracker MPPT potrafi zwiększyć uzysk roczny o 5-7% w porównaniu z instalacją bez optymalizacji, zwłaszcza przy częściowym zacienieniu.

Anatomia typowego inwertera stringowego

Wewnątrz obudowy pracują cztery bloki funkcjonalne: sekcja wejściowa DC z rozłącznikiem i ogranicznikiem przepięć, most tranzystorowy IGBT, filtry wyjściowe LC oraz moduł komunikacyjny z procesorem DSP. Ciepło z tranzystorów odprowadza radiator z wentylatorem lub aluminiowa obudowa pełniąca rolę naturalnego chłodzenia, zależnie od mocy urządzenia.

Procesor DSP nadzoruje pracę każdego z tych bloków, rejestruje błędy i przesyła dane do chmury przez Wi-Fi, RS485 lub Ethernet. To ten sam moduł odpowiada za zdalną diagnostykę, aktualizację firmware i raportowanie uzysków do operatora sieci dystrybucyjnej.

Rodzaje inwerterów i ich zastosowanie w PV

Cztery podstawowe typy falowników obsługują różne scenariusze inwestycyjne, a ich wybór zależy od obecności magazynu energii, kształtu dachu i planów rozbudowy. Poniższa tabela pokazuje, który wariant odpowiada konkretnym potrzebom.

Inwerter stringowy pozostaje najczęstszym wyborem w domach jednorodzinnych, ponieważ jeden centralny falownik obsługuje wszystkie panele połączone szeregowo. Wspólny punkt pracy sprawdza się przy jednolitym nasłonecznieniu i prostym układzie dachu. Gdy jednak część stringu trafia w cień komina lub anteny, cały obwód obniża napięcie, a uzyski spadają nawet o 25%.

Kiedy mikroinwerter okazuje się trafniejszy

Mikroinwerter montowany pod każdym panelem eliminuje problem niejednorodnego zacienienia, bo każdy moduł pracuje z własnym MPPT. Rozwiązanie świetnie sprawdza się przy dachach kopertowych, instalacjach w kilku etapach lub w sytuacji, gdy dach ma mniej niż 30 m² powierzchni użytkowej.

System mikro wymaga też mniejszej liczby przewodów DC, co zmniejsza ryzyko łuku elektrycznego i ułatwia późniejszą rozbudowę. Cena za wat pozostaje wyższa o 30-40% w porównaniu ze stringiem, ale rekompensuje ją wzrost uzysków na dachach zacienionych lub o nieregularnym kształcie.

Inwerter hybrydowy jako polisa na przyszłość

Falownik hybrydowy łączy funkcje on-grid i ładowarki akumulatorów litowo-jonowych lub Lifepo4. Urządzenie zarządza przepływami energii między panelami, baterią, siecią i odbiornikami, działając równolegle z EMS (systemem zarządzania energią). Pozwala to zachować pełną moc szczątkową w domu w razie awarii sieci.

Nowa generacja hybryd obsługuje asymetryczne zasilanie trójfazowe oraz back-up z czasem przełączenia poniżej 20 ms, dzięki czemu większość komputerów i routerów nie zauważa przerwy w zasilaniu. To rozwiązanie najbardziej sensowne w nowych domach, gdzie inwestor planuje magazyn energii w drugim etapie.

Dobór falownika do mocy paneli

Relacja mocy inwertera do mocy paneli bywa źródłem nieporozumień, bo intuicja podpowiada, że powinny być równe. W praktyce proporcja 0,8-1,2 okazuje się optymalna dla większości lokalizacji w Polsce.

Stosunek 1,1 (falownik o 10% słabszy od paneli) poprawia uzyski w klimacie umiarkowanym, ponieważ urządzenie rzadziej pracuje przy obciążeniu znamionowym i utrzymuje wyższą sprawność. W słoneczne dni, gdy panele dają więcej niż moc znamionowa, nadwyżka po prostu się nie przetwarza, a straty te stanowią ułamek procenta rocznego uzysku. Przewymiarowanie inwertera o 20% w górę mija się z celem, bo sprawność spada poniżej 96% przy niskim obciążeniu.

Ile trackerów MPPT naprawdę potrzebujesz

Dwa niezależne trackery MPPT pozwalają podłączyć panele o różnych orientacjach (południe i zachód) lub o różnym typie modułów do jednego falownika. Każdy tracker optymalizuje swój string osobno, więc zacienienie jednej połaci dachu nie obniża produkcji drugiej. Jeden MPPT wystarczy w prostych instalacjach z jedną połacią południową i brakiem zacienień.

Trzy trackery spotykane są w trójfazowych falownikach komercyjnych o mocy 30-50 kW, gdzie każda faza sieci ma własny MPPT. Takie rozwiązanie sprawdza się w obiektach z dachami wielospadowymi, ale w domach jednorodzinnych rzadko uzasadnia wyższą cenę o 15-20%.

Sprawność europejska jako realny wskaźnik jakości

Sprawność maksymalna podawana w katalogach (97,0-98,6%) dotyczy pracy przy pełnym obciążeniu i sprzyjającej temperaturze 25°C. W Polsce użyteczniejsza okazuje się sprawność europejska (weighted efficiency), uwzględniająca typowy rozkład mocy w ciągu dnia. Różnica 1,5% między modelem premium a budżetowym przekłada się na 250-400 kWh rocznie przy instalacji 10 kWp.

Kluczowe parametry techniczne, które decydują o jakości

Producenci prześcigają się w marketingowych hasłach, ale pięć wartości w specyfikacji mówi najwięcej o realnej wartości urządzenia. Są to sprawność europejska, liczba trackerów MPPT, zakres napięcia DC, THD oraz stopień ochrony obudowy.

Zakres napięcia DC decyduje, jak niskie napięcie stringu inwerter jeszcze akceptuje, zanim się wyłączy. Zimowe poranki generują napięcia o 15% wyższe niż latem, dlatego górna granica MPPT (zwykle 600-1100 V) musi mieć zapas względem napięcia jałowego stringu. Przekroczenie granicy kończy się komunikatem błędu i brakiem produkcji.

Stopień ochrony i warunki montażu

Falowniki z IP65 wytrzymują deszcz i pył przy montażu na zewnątrz, ale ich trwałość spada, gdy obudowa narażona jest na bezpośrednie słońce. Montaż pod okapem lub w garażu wydłuża żywotność radiatora nawet o 30%. Wysokiej klasy urządzenia pracują bez wentylatora do 10 kW, eliminując ruchome części i kurz z wymiennika.

THD poniżej 3% oznacza sinusoidę wystarczająco czystą dla większości urządzeń domowych, w tym pomp ciepła i ładowarek EV. Wartość powyżej 5% prowadzi do przegrzewania się silników indukcyjnych i obniżenia ich żywotności. Normy PN-EN 50549-1 oraz wymogi NC RfG obowiązujące od 2024 r. zaostrzają dopuszczalne harmoniczne do poziomu trudniejszego do spełnienia przez tanie falowniki.

Najczęstsze awarie i błędy przy wyborze inwertera

Cztery kategorie usterek odpowiadają za ponad 80% zgłoszeń serwisowych w pierwszych pięciu latach pracy instalacji. Są to przegrzewanie, błąd izolacji, zadziałanie zabezpieczeń nadnapięciowych i utrata komunikacji z portalem monitoringu.

Przegrzewanie najczęściej wynika z zamontowania inwertera w nasłonecznionej ścianie południowej bez zadaszenia. Tranzystory IGBT tracą sprawność przy temperaturze powyżej 65°C, a radiator nie oddaje ciepła w zamkniętej, nasłonecznionej wnęce. Rozwiązanie polega na przeniesieniu urządzenia na ścianę wschodnią lub pod dach z zachowaniem 30 cm wolnej przestrzeni wokół obudowy.

Błąd izolacji i jego źródła

Błąd izolacji pojawia się, gdy napięcie DC wycieka do ziemi, np. przez uszkodzoną izolację przewodu, wilgoć w złączu MC4 lub przebicie w module. Falownik wykrywa to w ciągu milisekund i odcina się od sieci, wyświetlając alarm. Przyczynę lokalizuje miernik izolacji (np. Fluke 179) lub analiza termowizyjna po zmroku, gdy panele generują napięcie.

Zabezpieczenia OVP (przepięcie) i UVP (podnapięcie) chronią inwerter przed skokami sieci, ale informują też o problemie w samym stringu. Nagły spadek napięcia poniżej progu najczęściej oznacza uszkodzenie jednego z paneli, cień zabudowy sąsiedniej lub wypalenie bezpiecznika w skrzynce DC.

Utrata komunikacji WiFi

Starsze inwertery korzystają z modułów Wi-Fi 2,4 GHz, które gubią sygnał po zmianie routera lub aktualizacji firmware. Diagnostyka wymaga połączenia kablem Ethernet lub przez port RS485 z laptopem serwisu. Najnowsze urządzenia obsługują Ethernet i LTE, co stabilizuje transmisję w obiektach oddalonych od routera.

Kiedy wezwać autoryzowany serwis

Każdy kod błędu F (fault) wymaga diagnozy serwisowej, bo oznacza blokadę rozruchową falownika. Próby resetu przez odłączenie DC i AC więcej niż trzy razy w tygodniu przyspieszają zużycie kondensatorów elektrolitycznych. W warunkach gwarancji (zwykle 10-12 lat) naprawy wykonuje wyłącznie certyfikowany instalator z uprawnieniami SEP lub UDT.

Najpewniejszym sposobem ograniczenia awarii pozostaje przegląd roczny, obejmujący czyszczenie radiatora, kontrolę złączek MC4, aktualizację oprogramowania i pomiar izolacji. Koszt takiego przeglądu wynosi 250-450 PLN netto, a pozwala wykryć 70% problemów zanim zimowa słota odsłoni ich skutki.

Checklist przed zakupem i montażem

• Sprawdź sumaryczną moc DC paneli w projekcie i dobierz moc inwertera w proporcji 0,8-1,2.
• Określ liczbę stringów i ich orientację, by zdecydować o liczbie trackerów MPPT.
• Zweryfikuj napięcie jałowe stringu względem maksymalnego napięcia DC falownika (zapas minimum 10%).
• Upewnij się, że wybrany model spełnia wymogi NC RfG obowiązujące od 2024 r. i ma deklarację zgodności CE.
• Zaplanuj miejsce montażu w cieniu, z minimum 30 cm wolnej przestrzeni i dostępem serwisowym.
• Sprawdź długość gwarancji producenta (minimum 10 lat) i dostępność regionalnego serwisu.
• Upewnij się, że instalator posiada certyfikat UDT lub SEP do pracy przy urządzeniach PV.
• Poproś o raport z pomiarów po montażu: izolacja, impedancja pętli zwarcia, THD prądu wyjściowego.
• Skonfiguruj monitoring w chmurze producenta, zanim instalator opuści obiekt.
• Zachowuj fakturę i kartę gwarancyjną w wersji cyfrowej, bo przyspieszają procedurę serwisową.

Dobór falownika nie kończy się na jego mocy i sprawności katalogowej. Istotne pozostają realne warunki pracy, plan rozbudowy o magazyn energii i dostępność serwisu w promieniu 100 km. Poświęcenie kilku godzin na analizę parametrów i opinii użytkowników zwraca się w ciągu pierwszych pięciu lat eksploatacji, kiedy to właśnie jakość inwertera przesądza o wielkości rocznego uzysku.

Wskazówka: pobierz bezpłatny kalkulator ROI dla falownika, który uwzględnia Twoje stawki taryfowe i profil zużycia. Pozwala on porównać dwa-trzy modele w realnych warunkach nasłonecznienia dla konkretnej lokalizacji w Polsce.

Źródła danych: PN-EN 50549-1 (PKN), raporty IEO 2024, NREL Technical Report NREL/TP-7A40, wymagania NC RfG (URE 2024/2026), dane producentów dostępne w kartach katalogowych inverterów 2025.
