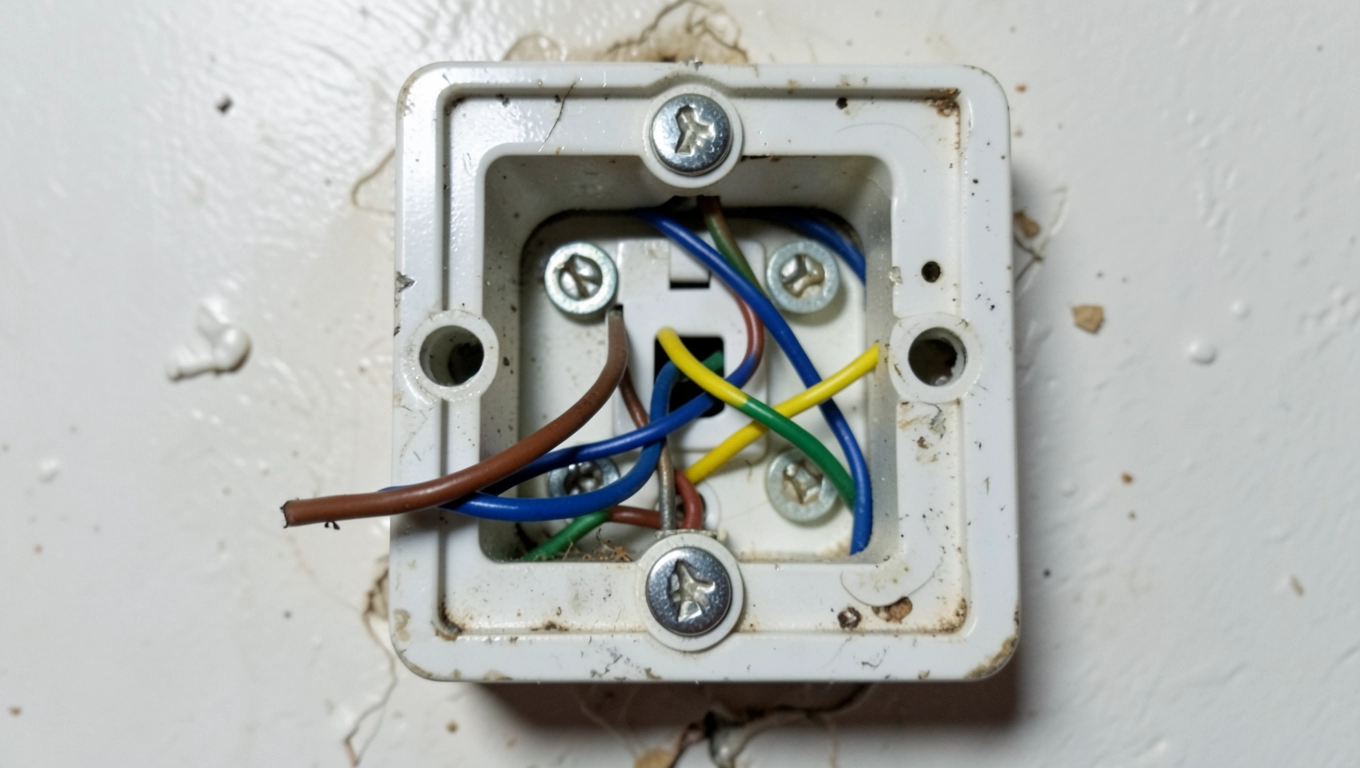

Jak podłączyć włącznik światła w starej instalacji elektrycznej? Krok po kroku 2025

Zmagania z elektrycznością w domowych pieleszach? Brzmi groźnie, ale samodzielne podłączenie włącznika światła w starej instalacji jest zaskakująco częstym wyzwaniem podczas prac remontowych czy zwykłej wymiany osprzętu. To ten moment, gdy wszystkie gniazdka elektryczne i włączniki światła są montowane, dzieje się to więc na etapie tzw. białego montażu. Choć można to zlecić elektrykowi, w praktyce nie jest to zadanie zbyt skomplikowane dla osoby z podstawową wiedzą i ostrożnością. Kluczowe jest poprawne zidentyfikowanie przewodów i ich bezpieczne podłączenie do włącznika, co wymaga precyzji i bezwzględnego przestrzegania zasad bezpieczeństwa.

• Podłączanie przewodów do włącznika: Typowe schematy dla starych instalacji
• Montaż włącznika w puszce instalacyjnej
• Sprawdzenie poprawności podłączenia i bezpieczeństwa

Zacznijmy od obrazu typowych scenariuszy napotykanych przy dealowaniu ze starą instalacją. Analizując setki przypadków i zgłoszeń dotyczących problemów z osprzętem w starszych budynkach, rysuje się pewien obraz najczęstszych wyzwań, z którymi mierzą się osoby decydujące się na samodzielną wymianę lub instalację włącznika. Poniższa tabela przedstawia porównanie kluczowych aspektów między typową starą instalacją a współczesnym standardem.

Jak widać z tych danych, największą zagadką i jednocześnie potencjalnym niebezpieczeństwem w starych instalacjach jest identyfikacja przewodów w puszce, często odbiegająca od dzisiejszych norm. Brak standardowych kolorów przewodów i pominięcie przewodu ochronnego w wielu starszych instalacjach wymusza znacznie bardziej ostrożne podejście. To nie jest po prostu "wsadź niebieski tu, a brązowy tam", to detektywistyczna praca z próbnikiem napięcia, gdzie każdy błąd może mieć poważne konsekwencje. Dlatego podstawą jest nie tylko umiejętność manualna, ale przede wszystkim rzetelne sprawdzenie każdego przewodu z osobna, nawet jeśli wydaje się, że kolory "się zgadzają".

Podłączanie przewodów do włącznika: Typowe schematy dla starych instalacji

Przejdźmy do sedna, czyli fizycznego łączenia drucików. Kluczowym krokiem jest tutaj nie tylko wciśnięcie przewodów do zacisków, jak sugeruje podstawowa czynność, ale dogłębne zrozumienie, który przewód do czego służy w konfiguracji włącznika światła, zwłaszcza w kontekście specyfiki starszych instalacji. To moment, w którym z radosnego majsterkowicza możemy szybko zmienić się w kogoś, kto stoi przed prawdziwym, elektrycznym dylematem.

Zobacz także: Do kiedy stosowano instalacje aluminiowe

W najprostszym, jednostronnym włączniku (popularnie zwanym schodowym, choć to błąd terminologiczny – to zwykły jednobiegunowy łącznik), zadaniem jest po prostu przerwanie obwodu. Do włącznika trafia przewód fazowy (często czarny, brązowy, a w starych instalacjach nawet szary, biały czy czerwony – dlatego miernik to podstawa!), który podłącza się do zacisku oznaczonego najczęściej "L" lub "IN". Z drugiego zacisku, oznaczonego np. "1", "OUT", lub po prostu innym numerem, wychodzi przewód powrotny, który biegnie do lampy i tam łączy się z przewodem fazowym lampy. Przewód neutralny (niebieski) i ewentualnie ochronny (żółto-zielony) biegną bezpośrednio do lampy, omijając włącznik.

Wyobraź sobie scenę: Stoisz przed puszką, z której wychodzą dwa lub trzy, często poszarzałe przewody. W starszych instalacjach typu TN-C, gdzie często brakuje oddzielnego przewodu ochronnego, a rola ta jest pełniona przez przewód neutralny (PEN), sprawa komplikuje się jeszcze bardziej, gdybyś chciał podłączyć metalową oprawę – ale o tym później. Skupmy się na włączniku. Zasilanie (faza i neutralny) przychodzi do puszki przełącznika tylko wtedy, gdy zasilanie jest "ciągłe" do puszki, a z niej idzie powrót do lampy, a neutralny z puszki bezpośrednio do lampy. Klasycznie jednak, do puszki włącznika przychodzi tylko Faza (L), a z włącznika wychodzi Faza Po Załączeniu (nazywana potocznie "powrotem") do lampy. Przewód Neutralny (N) idzie bezpośrednio z puszki zasilającej do lampy.

Identyfikacja: Bierzemy próbnik napięcia. Ostrożnie, przy włączonym prądzie (ALE UPEWNIJ SIĘ, ŻE Z NASZEGO KĄTA PRACY NICZEGO NIE DOTYKASZ POZA TESTOWANYM PRZEWODEM!), dotykamy izolowanych końców przewodów. Ten, przy którym próbnik zaświeci lub wskaże napięcie, to przewód fazowy. Bingo! Po wyłączeniu zasilania, możemy przejść do pracy. Fazowy (zasilający) przewód wpinamy w zacisk "wejściowy" włącznika (zazwyczaj "L"). Z drugiego zacisku włącznika wyprowadzamy "powrót", czyli przewód biegnący do lampy. Jeżeli masz starą instalację i przewody są sztywne i kruche, skracaj izolację z najwyższą ostrożnością, zostawiając dokładnie tyle miedzianego drutu, ile jest potrzebne, aby pewnie weszło w zacisk – zazwyczaj 10-12 mm. Użycie automatycznych ściągaczy izolacji minimalizuje ryzyko uszkodzenia delikatnych żył w starych przewodach.

Zobacz także: Instalacje zewnętrzne: Pozwolenie czy Zgłoszenie w 2025?

W przypadku włącznika dwu-biegunowego, który steruje dwiema niezależnymi lampami lub sekcjami jednej lampy, do włącznika również wchodzi jeden przewód fazowy (L), ale wychodzą z niego dwa przewody powrotne (np. "1" i "2" lub "L1" i "L2"). Każdy z tych powrotów zasila inną sekcję oświetlenia. W starych instalacjach możesz spotkać sytuację, że do puszki przychodzą np. dwa przewody czarne – jeden to faza zasilająca, drugi to powrót. Albo faza czarna i powrót biały. Tutaj bez próbnika i dokładnego rozplanowania obwodu ani rusz. To jest właśnie urok i wyzwanie jak podłączyć włącznik światła starą instalacja.

Podłączenie włącznika schodowego (prawdziwego schodowego, czyli tzw. łącznika instalacyjnego), używanego do sterowania lampą z dwóch różnych miejsc, jest już nieco bardziej skomplikowane i wymaga trzech przewodów między włącznikami (plus faza do pierwszego i powrót do lampy z drugiego lub faza do obu i powroty między nimi). Schematy te wykraczają nieco poza podstawowe podłączenie włącznika światła w starej instalacji, często opierającej się na prostszych obwodach. Ale nawet wtedy, kluczem jest identyfikacja przewodów: faza wchodząca, dwa tzw. "krzyżowe" przewody biegnące między łącznikami schodowymi, i powrót do lampy. W starych, dwuprzewodowych instalacjach typu TN-C, realizacja oświetlenia schodowego często bywała kaskadowa lub wymagała układów z przekaźnikami, co świadczy o skali zmian w technologii instalacji na przestrzeni lat.

Jeżeli masz do czynienia ze starymi przewodami w izolacji gumowej lub materiałowej, musisz być niezwykle ostrożny. Taka izolacja kruszy się w palcach, a jej uszkodzenie grozi zwarciem lub porażeniem. W takich przypadkach zaleca się wymianę przewodów na nowe, ale jeśli nie jest to możliwe, każde miejsce, gdzie izolacja została naruszona (np. przy zginaniu, w miejscu mocowania w puszce), powinno zostać dodatkowo zabezpieczone. Można użyć dobrej jakości taśmy izolacyjnej, ale lepszym rozwiązaniem są koszulki termokurczliwe lub, w ostateczności, izolacja natryskowa w płynie, nanoszona na odizolowaną sekcję żyły przed jej wciśnięciem w zacisk.

W przypadku zacisków śrubowych, spotykanych w starszym osprzęcie, koniec przewodu miedzianego powinien być ukształtowany w pętelkę (oczko), obejmującą śrubę w kierunku zgodnym z ruchem jej dokręcania (zwykle w prawo). Wkręcanie powinno być solidne, ale bez przesady, aby nie zerwać gwintu i nie uszkodzić samej żyły. W nowoczesnych włącznikach dominują zaciski szybkozłączne (tzw. Wago-typu, choć Wago to marka), do których odizolowany przewód po prostu się wciska. Są szybkie i wygodne, ale wymagają równego, niepostrzępionego końca drutu o odpowiedniej długości. Zbyt krótki drut może wysunąć się z zacisku, zbyt długi – może dotykać innych elementów, powodując zwarcie.

Finalizując etap podłączania, pamiętaj o dokładnym sprawdzeniu każdego połączenia. Lekkie pociągnięcie za przewód umieszczony w zacisku pozwala upewnić się, że został on poprawnie zaciśnięty lub wciśnięty. To prosta czynność, która eliminuje jedno z najczęstszych źródeł problemów – luźne połączenia, prowadzące do grzania się styku, iskrzenia, a nawet pożaru. Traktuj stare przewody z szacunkiem, są one historią techniki, ale też potencjalną miną. Precyzyjne usunięcie izolacji, pewne umieszczenie w zaciskach i dwukrotne sprawdzenie to twoi najlepsi przyjaciele w tym procesie.

Montaż włącznika w puszce instalacyjnej

Po pokonaniu zagadki przewodów i ich poprawnym wpięciu w zaciski mechanizmu włącznika, stajemy przed wyzwaniem fizycznego umieszczenia całości w puszce, która tkwi w ścianie. W przypadku montażu włącznika w puszce instalacyjnej, zwłaszcza tej starszego typu, napotkasz zestaw specyficznych problemów, z którymi rzadziej spotkasz się przy nowszych instalacjach. Standardowe puszki podtynkowe mają najczęściej średnicę 60 mm i głębokość od 40 do nawet 60 mm (lub więcej w głębokich puszkach, stosowanych np. z aparatami automatyki domowej), ale w starych instalacjach możesz trafić na płytsze lub metalowe puszki o niestandardowych wymiarach, często z uszkodzonymi mocowaniami.

Pierwszym krokiem jest delikatne ułożenie przewodów wewnątrz puszki. To może brzmieć banalnie, ale w płytkiej puszce z wieloma sztywnymi, starymi przewodami, zmieszczenie tam mechanizmu włącznika, tak aby nie naciskał on nadmiernie na połączenia ani nie wypychał włącznika ze ściany, to prawdziwa sztuka kompromisu. Przewody należy zgiąć w sposób umożliwiający ich schowanie, najlepiej formując pętlę z tyłu mechanizmu włącznika, unikając ostrych zagięć, które mogłyby uszkodzić starą izolację.

Mechanizm włącznika, po podłączeniu przewodów, mocuje się w puszce na dwa główne sposoby: za pomocą metalowych łapek rozporowych lub za pomocą śrub wkręcanych w nagwintowane otwory puszki. Nowoczesny osprzęt często łączy obie metody. W starych, plastikowych puszkach metalowe gwinty mogły się wyłamać, a krawędzie do zaczepienia łapek rozporowych - uszkodzić. To jest klasyczna sytuacja, w której myślisz "Pół roboty zrobione!" i nagle okazuje się, że włącznik chwieje się w ścianie jak przysłowiowy ząb na przedwiośniu.

Jeśli puszka ma zachowane gwintowane otwory, montaż jest prosty – wystarczy dopasować mechanizm, wyrównać go w pionie (jeśli ma to znaczenie estetyczne, a zazwyczaj ma!) i wkręcić dwie śruby mocujące, zazwyczaj umieszczone po bokach mechanizmu. Upewnij się, że śruby łapią pewnie w gwint w puszce. Jeśli gwinty są uszkodzone lub ich brak (jak w wielu starszych puszkach bez nagwintowanych otworów), musisz polegać na łapkach rozporowych.

Łapki rozporowe (popularnie "pazurki") są elementem mechanizmu włącznika i rozpychają się, wkręcając śruby, zapierając się o wewnętrzne ściany puszki. W starych puszkach metalowych lub plastikowych, ich skuteczne działanie może być utrudnione przez gładkie ściany, uszkodzone ranty lub fakt, że łapki zapierają się bezpośrednio o przewody. Upewnij się, że przewody są ułożone tak, aby nie przeszkadzać w rozwieraniu łapek. Dokręcaj śruby z wyczuciem, obserwując jak łapki zapierają się o puszkę – zbyt mocne dokręcenie może wyłamać krawędź puszki, szczególnie w starszych, kruchych modelach.

Co zrobić, gdy puszka jest poważnie uszkodzona, brakuje jej kawałków lub gwinty są kompletnie zerwane, a łapki nie mają się o co oprzeć? Cóż, tutaj wchodzimy w bardziej zaawansowane techniki, które czasem wykraczają poza prosty montaż włącznika w starej puszce. Można spróbować wzmocnić puszkę masą gipsową lub klejem montażowym (oczywiście przy wyłączonym zasilaniu i po usunięciu mechanizmu!). Istnieją też specjalne kołki rozporowe do mocowania osprzętu w puszkach, które wkręca się w wywiercone otwory w tylnej ścianie puszki lub nawet bezpośrednio w ścianę za puszką, o ile puszka jest płytka. W najgorszym przypadku, puszka wymaga wymiany – co wiąże się już z korygowaniem otworu w ścianie i pracami tynkarskimi, co nie zawsze jest częścią planu "szybkiej wymiany".

Po pewnym zamocowaniu mechanizmu włącznika (upewnij się, że siedzi prosto i stabilnie, nie "pływa" w ścianie), przychodzi czas na montaż ozdobnej ramki i klawisza (lub klawiszy). Ramki zazwyczaj zatrzaskuje się na mechanizmie. Klawisze również najczęściej montowane są na zatrzask. Warto tutaj zwrócić uwagę na jakość osprzętu; tańsze zamienniki mogą mieć luźne zatrzaski, co skutkuje chwiejącą się ramką lub klawiszem. W starych, nieco krzywych ścianach, idealne dopasowanie ramki bywa wyzwaniem. Nowoczesne ramki często mają pewien zakres tolerancji, ale czasami trzeba lekko podkleić ramkę lub użyć elastycznej masy do uszczelnienia, aby przylegała estetycznie do ściany, maskując ewentualne nierówności wokół puszki.

W trakcie montażu upewnij się, że żaden z przewodów nie jest przyszczypnięty między mechanizmem a puszką czy śrubami. To częsty błąd, który może prowadzić do uszkodzenia izolacji i zwarcia. Sprawdź, czy przewody są schowane w puszce i nic nie wystaje poza jej obrys po zamocowaniu mechanizmu. Estetyka jest ważna, ale bezpieczeństwo – najważniejsze. Pamiętaj, że nawet najpiękniejszy włącznik zamontowany na chwiejącej się podstawie nie tylko źle wygląda, ale może też stanowić potencjalne zagrożenie w przyszłości z powodu luźnych połączeń powstających od drgań przy klikaniu.

Typowa głębokość puszki dla standardowego włącznika jednoklawiszowego to 40-50 mm. Jeśli planujesz zastosować włącznik z modułem elektronicznym (np. ściemniacz), który zazwyczaj jest głębszy, upewnij się, że masz wystarczająco dużo miejsca w puszce i za nią. W starszych instalacjach i płytkich puszkach, często wymaga to wymiany puszki na głębszą lub nawet kucia nowej wnęki, co znów wykracza poza proste działania "plug-and-play". Ale nawet w prostej sytuacji, upewnij się, że wybrany włącznik (mechanizm + płytka + ramka) fizycznie zmieści się w istniejącej puszce, zostawiając wystarczającą przestrzeń na bezpieczne ułożenie przewodów.

Pamiętaj, że przygotowanie do montażu osprzętu, w tym staranne wygięcie i ułożenie przewodów, ma kluczowe znaczenie dla stabilności i bezpieczeństwa zamontowanego włącznika. Zaniedbanie tego etapu może sprawić, że nawet najlepiej podłączony włącznik będzie sprawiał problemy podczas użytkowania.

Sprawdzenie poprawności podłączenia i bezpieczeństwa

Podłączenie przewodów, montaż mechanizmu i założenie ramki – to moment, w którym czujesz satysfakcję, ale to jeszcze nie koniec. Najważniejszym etapem jest teraz sprawdzenie poprawności podłączenia i bezpieczeństwa całej instalacji, zanim oddasz ją do użytku. Ten krok jest absolutnie kluczowy, szczególnie gdy pracujesz z nieprzewidywalną naturą starszych instalacji elektrycznych. Porażające statystyki wypadków związanych z prądem w gospodarstwach domowych często mają swoje źródło w niedopilnowaniu podstawowych procedur bezpieczeństwa po zakończeniu prac.

Po fizycznym zakończeniu montażu włącznika, upewnij się, że żaden z przewodów nie jest widoczny ani dostępny poza ramką włącznika. Żadne odizolowane fragmenty przewodów nie powinny wystawać z puszki czy spod obudowy mechanizmu. To pierwsza, wizualna kontrola. Dotknij delikatnie obudowy włącznika – powinna być zimna. Jeśli czujesz jakiekolwiek ciepło (jeszcze przy wyłączonym zasilaniu głównym, ale po manipulacji przewodami!), oznacza to potencjalny problem: uszkodzenie izolacji lub zwarcie w puszce, spowodowane nieprawidłowym ułożeniem przewodów lub uszkodzeniem podczas montażu.

Przed włączeniem zasilania, jeśli dysponujesz miernikiem uniwersalnym z funkcją pomiaru ciągłości obwodu (lub omomierzem), warto wykonać kilka pomiarów. Przy WYŁĄCZONYM napięciu na całej instalacji (bezpieczniki wykręcone lub wyłączone!), możesz sprawdzić, czy nie ma zwarcia między przewodem fazowym wchodzącym do włącznika a przewodem neutralnym lub ochronnym w puszce (jeśli jest). Włącznik powinien być w pozycji wyłączonej. Następnie włącz włącznik i sprawdź ciągłość między zaciskiem "L" a zaciskiem "powrotu". Powinien przewodzić prąd. To podstawowe testy, które mogą wykryć grube błędy, zanim puścisz napięcie w obwód.

Okej, nadszedł moment prawdy. Wracamy do tablicy bezpiecznikowej. Ostrożnie włącz zasilanie (wkręć bezpieczniki lub włącz zabezpieczenia nadprądowe/różnicowo-prądowe). Pamiętaj, że w starych instalacjach z ceramicznymi bezpiecznikami, po każdym zwarciu (nawet przypadkowym, jeśli zdarzyło Ci się coś źle podłączyć) będziesz musiał wymienić topik – dlatego miej zapas! Współczesne wyłączniki nadprądowe są znacznie wygodniejsze, ale też bardziej czułe, co może pomóc w wykryciu nawet drobnych usterek.

Gdy prąd płynie w obwodzie, ostrożnie użyj próbnika napięcia, aby upewnić się, że napięcie dociera do włącznika na zacisku "L" (lub wejściowym, przy wyłączonym włączniku). Następnie włącz włącznik i sprawdź, czy napięcie pojawia się na zacisku "powrotu" (wyjściowym). Jeśli lampa się zapali – bingo, to pierwszy pozytywny znak, że podłączenie włącznika światła starą instalacja przebiegło pomyślnie.

Obserwacja po włączeniu: Lampa powinna świecić stabilnie, bez migotania czy przygasania. Posłuchaj uważnie – czy słyszysz jakieś syczenie, buczenie czy trzaski dochodzące z włącznika lub puszki? To bardzo niepokojące objawy, wskazujące na luźne połączenia lub przebicia. Jeśli cokolwiek Cię zaniepokoi, NATYCHMIAST wyłącz zasilanie! Nie ignoruj żadnych nietypowych dźwięków czy zapachów (spalonej izolacji). Bezpieczeństwo ponad wszystko, nie ma co udawać bohatera przy 230V.

Dodatkowy test bezpieczeństwa, jeśli dysponujesz miernikiem z funkcją pomiaru impedancji pętli zwarcia lub rezystancji izolacji, to przeprowadzenie pomiarów właściwych dla odbioru instalacji. W starych instalacjach TN-C brak uziemienia opraw oświetleniowych (zwłaszcza metalowych!) stanowi realne zagrożenie. Jeśli instalacja nie posiada przewodu ochronnego (PE) lub wspólnego przewodu PEN, a planujesz użyć metalowej oprawy, musisz zdawać sobie sprawę z ryzyka porażenia w przypadku uszkodzenia izolacji wewnątrz oprawy. W takiej sytuacji standardowe gniazdko z "bolcem" czy uziemiona oprawa są bezcelowe i wprowadzają w błąd.

Pamiętaj, że sprawdzenie poprawności podłączenia to nie tylko upewnienie się, że światło się włącza. To kompleksowa kontrola wizualna, dotykowa, słuchowa, a jeśli to możliwe – również pomiary elektryczne. Traktuj starą instalację z należytym szacunkiem i świadomością jej ograniczeń. Luźne połączenia, uszkodzona izolacja, brak uziemienia – to najwięksi wrogowie bezpieczeństwa. Dbając o detale na etapie montażu i nie pomijając skrupulatnego sprawdzenia na końcu, minimalizujesz ryzyko awarii i zagrożenia dla siebie i domowników.

Testując włącznik, kilkukrotnie go przełącz – powinien działać płynnie, bez zacięć czy oporów (poza naturalnym kliknięciem). Jeśli czujesz, że mechanizm działa ciężko lub haczy, coś może być źle osadzone w puszce lub uszkodzone. Warto to sprawdzić, zanim na stałe założysz klawisz i ramkę. Pełna akceptacja pracy następuje dopiero po pewnym czasie użytkowania, ale te początkowe testy są fundamentem. Zastosowanie się do tych kroków to najlepsza gwarancja, że przygotowanie do montażu osprzętu i sam montaż zostały przeprowadzone bezpiecznie i poprawnie.
