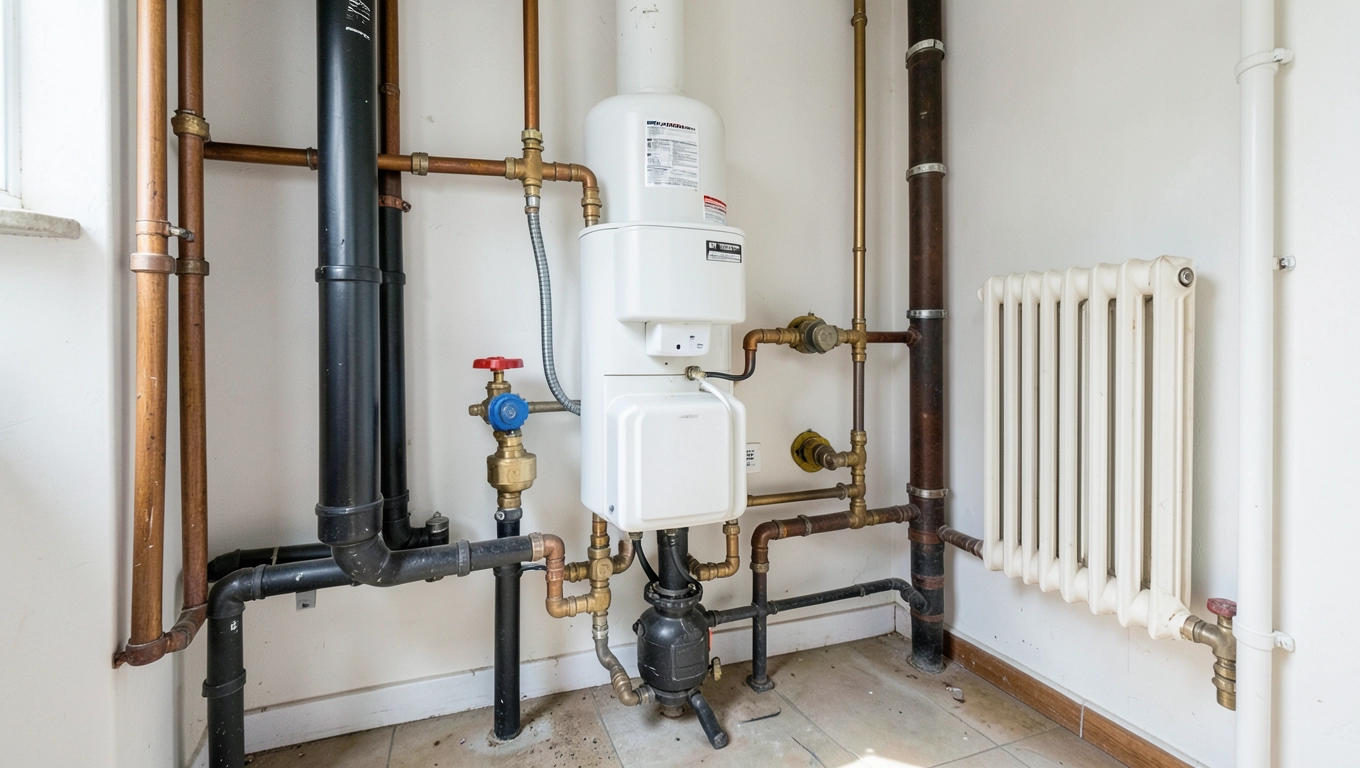

Instalacja centralnego ogrzewania krok po kroku schematy, które naprawdę działają
Grawitacyjna, pompowa czy płaszczyznowa - którą instalację CO wybrać?
Najczęstszy błąd inwestorów polega na doborze schematu instalacji centralnego ogrzewania do już kupionego kotła, zamiast odwrotnie. Tymczasem to bryła budynku, jego izolacyjność, liczba kondygnacji i oczekiwania domowników dyktują warunki brzegowe. Źródło ciepła powinno wpisywać się w te ramy, a nie narzucać konieczność kosztownych przeróbek rurociągów za dwa lata.

- Grawitacyjna, pompowa czy płaszczyznowa - którą instalację CO wybrać?
- 5 sprawdzonych schematów podłączenia kotła do instalacji CO i CWU
- Jak podłączyć zasobnik CWU i zawór trójdrogowy bez kosztownych przeróbek?
- Najczęstsze błędy montażowe w instalacji centralnego ogrzewania
Instalacja grawitacyjna, nazywana też naturalną, korzysta z praw fizyki: woda gorąca unosi się ku górze, a chłodniejsza spływa do kotła. Żeby ta cyrkulacja działała sprawnie, rura zasilająca musi mieć średnicę minimum DN 25 na dolnym odcinku i wznosić się pod kątem co najmniej 1% w kierunku najwyżej położonego grzejnika. Różnica wysokości między kotłem a ostatnim punktem grzewczym powinna przekraczać 2 m, a łączna długość obiegu nie powinna być większa niż 25 m. Przekroczenie którejkolwiek z tych wartości powoduje, że przepływ staje się niestabilny i poszczególne grzejniki grzeją nierównomiernie.
Instalacja pompowa rozwiązuje te ograniczenia, bo wymusza obieg za pomocą pompy obiegowej. Można ją poprowadzić stropem, w ścianach, a nawet ukryć w wylewce, o ile średnice rur są precyzyjnie dobrane do wydajności pompy i zapotrzebowania na ciepło. W systemie otwartym czynnik roboczy styka się z powietrzem w otwartym naczyniu wzbiorczym; w zamkniętym - w membranowym zbiorniku ciśnieniowym. Od 2022 r. kotły gazowe i olejowe z zamkniętą komorą spalania wymagają instalacji zamkniętej zgodnie z normą PN-EN 303-5 i Rozporządzeniem Ministra Infrastruktury z 2021 r. (Dz.U. 2021 poz. 1796). Otwarty układ pozostaje dopuszczalny jedynie przy kominkach z płaszczem wodnym i kotłach na paliwo stałe klasy 3 oraz niższej.
Ogrzewanie płaszczyznowe stanowi trzecią gałąź, w której ciepło oddaje cała powierzchnia podłogi, ściany lub sufitu. Rury o średnicy 16-20 mm zatapia się w warstwie betonu lub układa w systemowych płytach rowkowych. Temperatura zasilania rzadko przekracza 35°C, bo wyższa wartość powoduje dyskomfort stóp i pylenie kurzu z przegrzanej posadzki. Dlatego płaszczyznową instalację łączy się zawsze z zaworem mieszającym (trójdrogowym lub czterodrogowym), który obniża temperaturę wody z kotła do poziomu bezpiecznego dla rur PE-X lub PE-RT. Bez tego elementu folia polietylenowa w rurze degraduje się już po dwóch sezonach.
Średnice rur w instalacji pompowej różnią się od grawitacyjnej o jeden lub dwa dymensje w górę, bo muszą przenieść ten sam strumień ciepła przy sztucznym, a nie naturalnym ciśnieniu. Typowy dobór dla domu 120 m² zaczyna się od DN 32 na zasilaniu z kotła, DN 25 na rozdzielaczach i DN 20 przy podejściach do grzejników. Pompa obiegowa o wysokości podnoszenia 4-6 m i wydajności 2-3 m³/h wystarcza do obsługi dwóch lub trzech obiegów bez szumów i kawitacji. Przy większych instalacjach (powyżej 200 m²) wysokość podnoszenia rośnie do 8 m, a wydajność do 4 m³/h.
| Typ instalacji | Maksymalna długość obiegu | Wymagana różnica wysokości | Średnice rur | Przybliżony koszt materiału (PLN/m²) |
|---|---|---|---|---|
| Grawitacyjna | 25 m | min. 2 m | DN 32-50 | 120-160 |
| Pompowa otwarta | bez limitu | brak wymogu | DN 20-32 | 90-130 |
| Pompowa zamknięta | bez limitu | brak wymogu | DN 20-32 | 110-150 |
| Płaszczyznowa (podłogowa) | 100 m pętli | brak wymogu | DN 16-20 | 180-240 |
Kiedy wybrać grawitacyjną? Przy modernizacji starego domu z kominem murowanym, w którym istnieją już piony stalowe i zachowana jest różnica poziomów między kotłownią a poddaszem. Pompa zbędna, brak ryzyka awarii elektronicznej, a po dodaniu zaworu termostatycznego na powrocie instalacja pracuje stabilnie. Kiedy odpuścić? Przy każdym nowym budynku, gdzie ważniejsza jest estetyka i możliwość ukrycia rur w ścianach - grawitacyjna nie daje takiej swobody.
5 sprawdzonych schematów podłączenia kotła do instalacji CO i CWU
Schemat 1, czyli kocioł z jednym obiegiem CO i zasobnikiem ciepłej wody użytkowej, to klasyka domu jednorodzinnego do 150 m². Zasobnik o pojemności 150-200 l łączy się z kotłem poprzez pompę ładującą i zawór zwrotny, który zapobiega mieszaniu się wody grzewczej z użytkową. Priorytet CWU przełącza trójdrogowy zawór sterowany termostatem zasobnika. Sprawdza się, gdy rodzina składa się z dwóch-trzech osób i korzysta z umywalki, prysznica oraz zmywarki.
Uwaga! Zasobnik bez własnej pompy ładującej nagrzewa się znacznie wolniej, a kocioł w tym czasie nie zasila grzejników. W domach z instalacją podłogową prowadzi to do wychłodzenia pomieszczeń podczas krótkich kąpieli.
Schemat 2 rozbudowuje poprzedni układ o kolektory słoneczne. Solary wspierają zasobnik CWU przez wężownicę dolną, podnosząc jego temperaturę o 15-25°C w okresie letnim. Zimą energia słoneczna spada o 80%, ale wciąż pokrywa 10-20% zapotrzebowania na ciepłą wodę. Schemat wymaga dodatkowego naczynia wzbiorczego dla obiegu solarnego, czujnika temperatury w zasobniku oraz grupy pompowej z separatorem powietrza. Koszt zestawu solarnego (4-6 paneli, zasobnik 300 l, grupa pompowa) zamyka się w kwocie 14 000-22 000 PLN w 2024 r.
Schemat 3 obsługuje trzy obiegi: dwa podłogowe na parterze i piętrze oraz jeden grzejnikowy w łazienkach. Sprzęgło hydrauliczne rozdziela strumienie o różnych temperaturach, bo podłogówka wymaga 35°C, a grzejniki 55-65°C. Bez sprzęgła pompy poszczególnych obiegów wzajemnie zakłócają pracę, a zawór mieszający nie utrzymuje zadanej temperatury z dokładnością lepszą niż ±4°C. Schemat pasuje do domów pasywnych i energooszczędnych, w których zapotrzebowanie na ciepło nie przekracza 50 W/m².
Kiedy stosować schemat 1-3?
Domy do 200 m² z jedną łazienką i kuchnią. Sprawdzają się przy kotłach gazowych kondensacyjnych oraz pompach ciepła typu powietrze-woda o mocy do 12 kW.
Kiedy unikać?
Przy dużych instalacjach powyżej 250 m² oraz w budynkach z basenem, gdzie czas nagrzewania zasobnika musi być krótszy niż 30 minut.
Schemat 4 to wariant minimum: kocioł pracuje wyłącznie na potrzeby ciepłej wody użytkowej, a budynek ogrzewa kominek z płaszczem wodnym lub grzałka elektryczna. Znajduje zastosowanie w domach rekreacyjnych, altanach działkowych i niewielkich obiektach usługowych, gdzie sezon grzewczy trwa krótko. Instalacja CO pozostaje wtedy otwarta, ciśnienie robocze nie przekracza 1,5 bar, a kocioł montuje się w pomieszczeniu z wentylacją grawitacyjną o przekroju kanału minimum 200 cm².
Schemat 5 integruje kocioł, zawór trójdrogowy, dwa obiegi CO, zasobnik CWU, solary i zbiornik wyrównawczy. Zbiornik wyrównawczy (buforowy) o pojemności 500-1000 l akumuluje nadwyżki ciepła z kotła, które później oddaje obiegom podłogowym nocą, gdy taryfa energetyczna bywa niższa. Taki układ określa się mianem instalacji mieszanej i wymaga automatyki pogodowej, która na podstawie temperatury zewnętrznej reguluje krzywą grzewczą. Krzywa grzewcza to zależność temperatury zasilania od temperatury na zewnątrz, wyrażana wzorem T_zasilania = 20 + 0,6 × (20 - T_zewn). Przy T_zewn = 0°C zasilanie powinno wynosić 32°C, a przy T_zewn = -20°C aż 56°C.
| Schemat | Zastosowanie | Elementy kluczowe | Koszt materiału (PLN) | Poziom trudności |
|---|---|---|---|---|
| 1. Kocioł + 1 obieg + CWU | Dom 80-120 m² | Kocioł, pompa, zasobnik 150 l | 6 000-9 000 | Niski |
| 2. + Solary | Dom ekologiczny | 4-6 paneli, grupa pompowa | 14 000-22 000 | Średni |
| 3. 3 obiegi + CWU | Dom pasywny | Sprzęgło, 2 zawory mieszające | 12 000-18 000 | Wysoki |
| 4. Tylko CWU | Domek letniskowy | Kocioł małej mocy, grzałka | 3 000-5 000 | Niski |
| 5. Pełna integracja | Dom 150-250 m² | Bufor, automatyka, solary | 25 000-40 000 | Bardzo wysoki |
Jak podłączyć zasobnik CWU i zawór trójdrogowy bez kosztownych przeróbek?
Zasobnik ciepłej wody użytkowej powinien stać możliwie blisko kotła, najlepiej w odległości nie większej niż 3 m. Każdy metr rury pomiędzy źródłem a wężownicą zasobnika to strata ciepła rzędu 30-50 W przy różnicy temperatur 40°C. Zasobnik łączy się z kotłem czterema przyłączami: zasilanie wężownicy, powrót z wężownicy, dopływ zimnej wody i wypływ ciepłej wody do instalacji. Między kotłem a zasobnikiem instaluje się pompę ładującą o wydajności dopasowanej do mocy wężownicy zasobnika (zwykle 20-30 kW).
Zawór trójdrogowy pełni w tym układzie rolę przełącznika priorytetów. W trybie grzania CWU zamyka obieg CO i kieruje cały strumień wody do wężownicy zasobnika. Po osiągnięciu zadanej temperatury wody użytkowej powraca do trybu grzewczego. Czas przełączania waha się od 30 sekund do 2 minut, zależnie od producenta siłownika. Zawory mieszające (trójdrogowe lub czterodrogowe) różnią się od przełączających tym, że mieszają wodę z zasilania z wodą z powrotu, uzyskując temperaturę pośrednią - przydatną w obiegach podłogowych.
Montaż zaworu trójdrogowego wymaga zachowania kierunku przepływu oznaczonego strzałką na korpusie. Odwrócenie powoduje, że siłownik nie domyka jednej z dróg i pompa zaczyna kawitować. Strzałka kierunku przepływu musi zgadzać się z kierunkiem pracy pompy obiegowej, bo inaczej element grzejny zaworu pracuje wbrew grawitacji i szybko się zużywa. Siłownik termiczny lub elektryczny dobiera się na podstawie momentu obrotowego (zwykle 5-10 Nm) oraz napięcia zasilania (230 V lub 24 V).
Checklista podłączenia zasobnika CWU: pompa ładująca, zawór zwrotny na powrocie z wężownicy, naczynie wzbiorcze CWU o pojemności 8-12 l, zawór bezpieczeństwa 6 bar, grupa zabezpieczająca przed poparzeniem (mieszalnik termostatyczny), izolacja rur przyłączeniowych.
Zawór czterodrogowy stanowi alternatywę dla trójdrogowego w instalacjach mieszanych. Łączy funkcję mieszania i przełączania w jednym korpusie, co zmniejsza liczbę połączeń o 30%. Jego wadą pozostaje większy spadek ciśnienia (0,3-0,5 bar wobec 0,1-0,2 bar dla trójdrogowego), co trzeba uwzględnić przy doborze pompy. W praktyce czterodrogowy sprawdza się w obiegach podłogowych o powierzchni do 80 m², gdzie spadek ciśnienia kompensuje większa średnica rur.
Najczęstsze błędy montażowe w instalacji centralnego ogrzewania
Brak naczynia wzbiorczego albo jego niedowymiarowanie to błąd, który ujawnia się dopiero po pierwszym uruchomieniu kotła. Woda grzewcza zwiększa objętość o 4-5% przy wzroście temperatury z 10°C do 90°C. Bez naczynia membrana lub otwarty zbiornik nie przejmują tej nadwyżki, ciśnienie rośnie powyżej 3 bar i zawór bezpieczeństwa zaczyna wylewać wodę na podłogę. Pojemność naczynia dla instalacji domowej o mocy kotła 24 kW wynosi minimum 18-24 l, a jego ciśnienie wstępne 1,5 bar.
Źle dobrana pompa obiegowa powoduje dwa przeciwstawne objawy. Przy zbyt dużej wydajności pompa hałasuje, a zawory termostatyczne szumią, bo przepływ przekracza wartość katalogową. Przy zbyt małej wydajności grzejniki w dalszych częściach instalacji pozostają zimne, a kocioł osiąga temperaturę wyłączenia bez oddania ciepła. Prawidłowy dobór opiera się na charakterystyce pompy, która pokazuje zależność wydajności (m³/h) od wysokości podnoszenia (m). Punkt pracy musi leżeć na środku wykresu, a nie na skraju, bo tam sprawność pompy spada o 30-40%.
Brak zaworów równoważących na rozdzielaczach prowadzi do tego, że najbliższy grzejnik pobiera większość wody, a najdalszy praktycznie nie grzeje. Zawór równoważący (statyczny lub termostatyczny) ustawia się na podstawie obliczeń hydraulicznych. Ręczne ustawienie na oko nie działa, bo opory w rurach zmieniają się z temperaturą. Termostatyczny zawór równoważący reaguje na różnicę ciśnień i automatycznie koryguje przepływ, kosztując 180-350 PLN za sztukę. W instalacji o pięciu obiegach inwestycja zwraca się w ciągu dwóch sezonów przez niższe rachunki za gaz.
Mieszanie obiegów o różnych temperaturach bez sprzęgła hydraulicznego to grzech pierworodny wielu samodzielnych montaży. Gdy obieg podłogowy i grzejnikowy pracują na jednej pompie, ta sama woda o temperaturze 55°C wpływa do rur podłogowych, które zaczynają emitować ciepło z mocą 100 W/m² zamiast 50 W/m². Podłoga staje się nieprzyjemnie gorąca, a szczeliny w parkiecie się rozwierają. Sprzęgło hydrauliczne rozdziela obiegi w sposób hydrauliczny, pozwalając każdemu z nich pracować z własną pompą i własną temperaturą. Jego koszt to 400-900 PLN, a montaż zajmuje dwie godziny.
Podłączenie instalacji CO do kotła rurami o zbyt małej średnicy wymusza wysokie prędkości przepływu, które przekraczają 1,5 m/s. Przy tej prędkości woda zaczyna generować szumy i szybciej niszczy elementy armatury. W domu 120 m² z kotłem 24 kW średnica zasilania powinna wynosić co najmniej DN 32 dla instalacji pompowej i DN 40 dla grawitacyjnej. Na podejściach do pojedynczych grzejników wystarcza DN 20, bo strumień wody rozkłada się proporcjonalnie do zapotrzebowania na ciepło w pomieszczeniu.
Pomijanie płukania instalacji przed uruchomieniem to błąd, który kosztuje wymianę pomp po dwóch latach. Pozostałości po lutowaniu, opiłki metalu i olej z gwintów trafiają do obiegu i osadzają się na wirniku pompy. Piętnastominutowe płukanie z bieżącą wodą, a następnie z roztworem kwasu cytrynowego (200 g na 10 l), usuwa 90% zanieczyszczeń. Po płukaniu instalację napełnia się wodą uzdatnioną o twardości poniżej 4°dH, co chroni wymiennik kotła przed kamieniem kotłowym.
Brak regulacji pogodowej i strefowej to ostatni element, który odróżnia profesjonalną instalację od amatorskiej. Regulator pogodowy mierzy temperaturę zewnętrzną i automatycznie obniża temperaturę zasilania, gdy na dworze robi się cieplej. Sterownik strefowy dzieli dom na obieg grzejnikowy i podłogowy, włączając je niezależnie. W domu 150 m² oszczędność sięga 12-18% w skali roku, a komfort wzrasta, bo temperatura w sypialniach nie musi być taka sama jak w łazience. Koszt automatyki to 1 200-3 500 PLN w zależności od liczby stref i producenta.
| Błąd montażowy | Skutek | Prawidłowe rozwiązanie | Koszt naprawy (PLN) |
|---|---|---|---|
| Brak naczynia wzbiorczego | Zawór bezpieczeństwa wylewa wodę | Naczynie membranowe 18-24 l | 300-600 |
| Źle dobrana pompa | Hałas lub chłodne grzejniki | Pompa 4-6 m, 2-3 m³/h | 500-1 200 |
| Brak zaworów równoważących | Nierównomierne grzanie | 5 zaworów termostatycznych | 900-1 750 |
| Mieszanie obiegów bez sprzęgła | Przegrzan podłogi | Sprzęgło hydrauliczne DN 32 | 400-900 |
| Za małe średnice rur | Szumy, szybkie zużycie pompy | Zasilanie DN 32, rozdział DN 25 | 1 500-3 000 |
Przy modernizacji starej instalacji grawitacyjnej warto zachować piony stalowe jako rezerwuar ciepła, a jedynie wymienić poziomy na rury wielowarstwowe PE-X/AL/PE-X. Średnice łączą się adapterami zaciskowymi DN 25 lub DN 32. Koszt takiej przebudowy wynosi 8 000-14 000 PLN dla domu 120 m², a inwestor zyskuje możliwość precyzyjnej regulacji temperatury w każdym pomieszczeniu. Nowa pompa obiegowa pobiera 50-80 W, ale skraca czas nagrzewania domu z 3 godzin do 45 minut.
Dobór średnic rur w instalacji podłogowej wymaga innego podejścia niż w grzejnikowej. Rura PE-X 16×2 mm ułożona w spirali co 15 cm pokrywa 10-12 m² powierzchni przy rozstawie 15 cm i 8 m² przy rozstawie 10 cm. Długość pojedynczej pętli nie powinna przekraczać 100 m, bo przy większej długości spadek ciśnienia rośnie skokowo, a temperatura na końcu pętli spada o 3-5°C. Dla powierzchni 80 m² stosuje się zatem 8-10 pętli, każda o długości 80-100 m, połączonych rozdzielaczem z przepływomierzami.
Uwaga! Zaprojektowanie schematu instalacji centralnego ogrzewania bez obliczeń zapotrzebowania na ciepło to najkrótsza droga do przegrzania lub niedogrzania pomieszczeń. Zapotrzebowanie wyrażone w watach na metr kwadratowy różni się znacząco: dom pasywny potrzebuje 30-50 W/m², dom energooszczędny 60-80 W/m², dom standardowy 90-120 W/m², a stary budynek bez izolacji nawet 150-200 W/m². Dobranie kotła i grzejników na podstawie metrażu zamiast obliczeń cieplnych to ruletka, w której najczęściej wygrywa hydraulik od przeróbek.
Ściągnij checklistę elementów instalacji CO dopasowaną do wybranego schematu. Skonsultuj projekt z instalatorem posiadającym uprawnienia SEP grupy 1, bo błędy w doborze zabezpieczeń elektrycznych pompy lub zaworu trójdrogowego mogą skutkować utratą gwarancji na kocioł. Przy pierwszym uruchomieniu poproś o pomiar ciśnienia statycznego i dynamicznego w każdym obiegu - wartości powyżej 1,8 bar statycznie sygnalizują konieczność odpowietrzenia lub uzupełnienia wody.
Źródła danych i norm: PN-EN 303-5 (wymagania dla kotłów grzewczych), Rozporządzenie Ministra Infrastruktury z dnia 15 grudnia 2021 r. (Dz.U. 2021 poz. 1796), norma PN-EN 12831 (obliczanie zapotrzebowania na ciepło), Dyrektywa ErP (EcoDesign 2009/125/WE), dane katalogowe producentów armatury i pomp obiegowych, Informator KNR 2-02 - Instalacje centralnego ogrzewania. Strony referencyjne: gov.pl/web/infrastruktura, pkn.pl, eur-lex.europa.eu.
