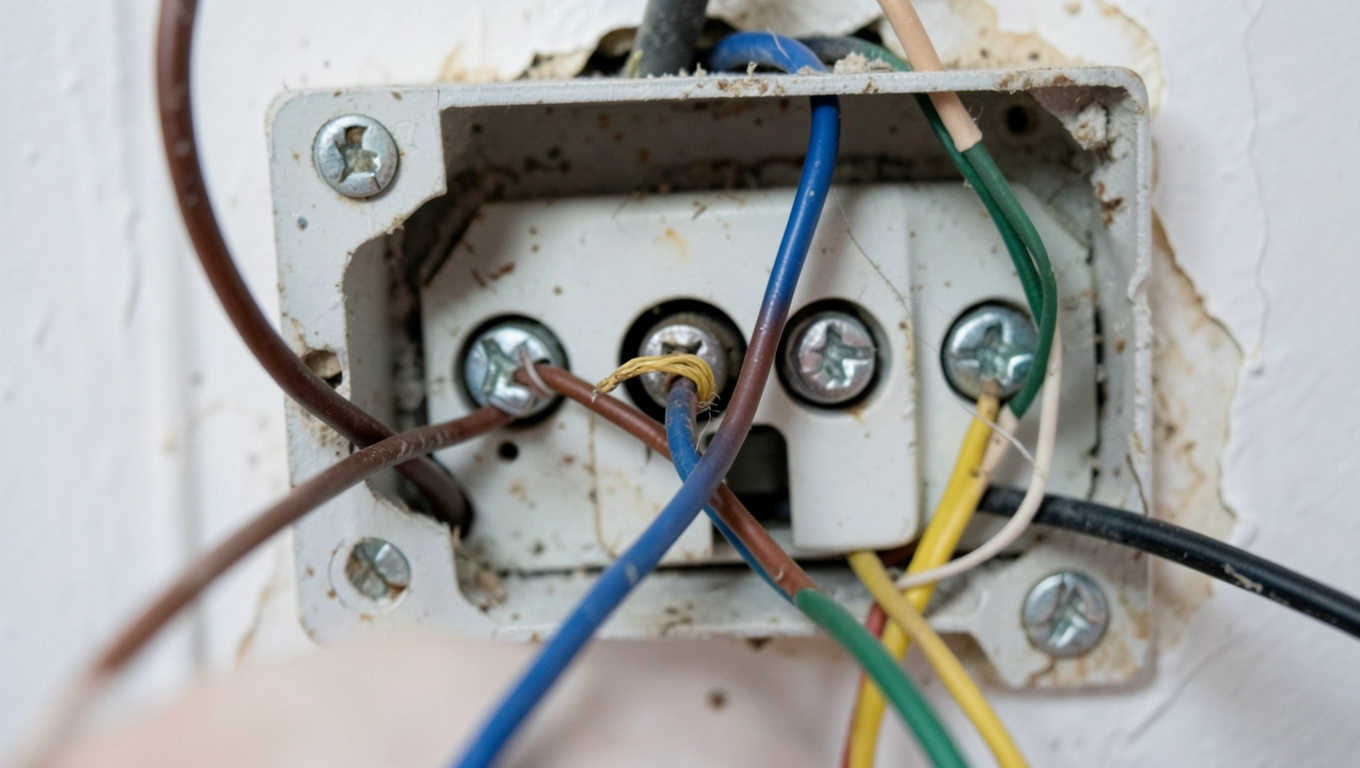

Jak podłączyć gniazdko w starej instalacji – poradnik

Podłączenie gniazdka w starej instalacji to nie tylko kwestia techniczna, lecz wybór: czy pracować z układem TN‑C czy zmodernizować do TN‑S, jak bezpiecznie zidentyfikować przewody (L, N, PE) gdy kolory izolacji mogą mylić, oraz czy warto robić to samodzielnie czy wezwać specjalistę; te dylematy przewijają się przez cały artykuł i wpłyną na czas, koszty i ryzyko. Omówię rozpoznawanie przewodów, różnice TN‑S i TN‑C oraz praktyczne sposoby montażu gniazdek z gotową puszką i bez niej, a także dokładne kroki montażowe, pomiary i zasady bezpieczeństwa. Zaczynamy od klarownej analizy scenariuszy, kosztów i czasu, abyś mógł od razu ocenić swój przypadek i podjąć decyzję rozsądną i bezpieczną.

• Rozpoznawanie przewodów: L, N i PE w starych instalacjach
• TN-S a TN-C: różnice i prawidłowe podłączenie
• Podłączanie gniazdek z gotową puszką w ścianie
• Podłączanie gniazdek bez gotowej puszki: otwory, bruzdy i uchwyty
• Krok po kroku: montaż gniazdka w puszce i zabezpieczenie szczelin
• Bezpieczeństwo: odłączenie zasilania, pomiary i testy
• Aktualizacja instalacji i rola specjalisty
• Jak podłączyć gniazdko w starej instalacji — Pytania i odpowiedzi

Tabela pokazuje trzy typowe scenariusze: najprostszy to gniazdka z kompletami przewodów L/N/PE, gdzie wymiana czy montaż gniazdka to koszt materiałów 40–120 PLN i pół‑godziny pracy; trudniejszy przypadek to obecność przewodu PEN w układzie TN‑C, który wymaga ostrożności i często dodatkowej robocizny 200–800 PLN, a najtrudniejszy to instalacje bez uziemienia, gdzie decyzja oscyluje między instalacją nowego przewodu a zastosowaniem gniazd bez bolca. Na wykresie poniżej podałem orientacyjne koszty materiałów i robocizny dla tych trzech scenariuszy, co ułatwi porównanie budżetu i czasu przed wykonaniem pracy.

Rozpoznawanie przewodów: L, N i PE w starych instalacjach

Rozpoznawanie przewodów zaczynamy od podstawowej zasady: nie ufaj jedynie kolorom izolacji, bo w starych instalacjach stosowano różne barwy, a remonty często mieszały przewody; w nowych układach L to zwykle brązowy, N niebieski, PE zielono‑żółty, lecz w instalacjach sprzed harmonizacji możesz spotkać czarny, szary lub czerwony, dlatego identyfikację zawsze potwierdź miernikiem i oznacz przewody taśmą. Do pracy potrzebujesz co najmniej: próbnik napięcia (indukcyjny), multimetr do pomiaru napięcia i ciągłości, szczypce do ściągania izolacji oraz tulejki kablowe do przewodów wielożyłowych; zakup podstawowego multimetru to wydatek 60–300 PLN, próbnik 30–120 PLN, a zestaw tulejek ok. 10–30 PLN za komplet. Na etapie rozpoznawania ważne jest też sprawdzenie przekroju przewodów — do obwodów gniazdek standardem jest 2,5 mm², a spotykane 1,5 mm² sugeruje konieczność ograniczeń obciążenia lub modernizacji; zanotuj długość i numer przewodu, zanim zaczniesz montaż, by uniknąć pomyłek.

Aby odróżnić L, N i PE wykonaj proste pomiary: po odcięciu zasilania sprawdź ciągłość przewodu ochronnego do punktu rozdzielczego (jeśli masz dostęp) i zmierz napięcie między przewodami po przywróceniu zasilania — napięcie między L a N powinno wynosić około 230 V, między L a PE także około 230 V, a między N a PE blisko 0 V; odwrotne wskazania lub znaczne odchylenia świadczą o zamianie przewodów lub uszkodzeniu izolacji. Przy stosowaniu próbników bezkontaktowych pamiętaj, że nałożenie przewodów obok siebie lub obecność przewodów sąsiednich może generować fałszywe wskazania, dlatego dla pewności używaj miernika napięcia i testu ciągłości na zimno. Gdy wykryjesz przewód, oznacz go trwałą taśmą i odizoluj na 8–10 mm przed podłączeniem; dla przewodów wielożyłowych zastosuj tulejki, szczególnie dla 2,5 mm², by zapewnić bezpieczne i trwałe połączenie.

Zobacz także: Do kiedy stosowano instalacje aluminiowe

Scenariusz „tylko dwa przewody” pojawia się często: oznacza to, że możesz mieć TN‑C (PEN) albo po prostu obwód bez uziemienia; w takiej sytuacji dialog prosto z placu: pytasz „czy mogę podłączyć gniazdko z bolcem?” — odpowiadam: „nie, dopóki nie potwierdzisz właściwej funkcji przewodów i nie masz pewnego PE”. Jeśli znajdziesz tylko L i PEN, traktuj ten zestaw z ostrożnością i nie rozdzielaj PEN lokalnie; najlepsze rozwiązanie to doprowadzić osobny przewód ochronny z rozdzielnicy lub zlecić modernizację, bo improwizowane uziemienia mogą skończyć się uszkodzeniem sprzętu lub porażeniem.

TN-S a TN-C: różnice i prawidłowe podłączenie

Różnica między TN‑S a TN‑C to klucz bezpieczeństwa: w TN‑S przewód ochronny PE jest osobny i niezależny od neutralnego N, co pozwala na bezpieczne podłączenie bolca uziemiającego w gniazdku, natomiast w TN‑C neutralny i ochronny są połączone w jedną żyłę PEN, co stwarza ryzyko pojawienia się potencjału ochronnego na elementach metalowych przy przerwie przewodu. Z tego powodu podział PEN na PE i N powinien odbywać się tylko w odpowiednim miejscu instalacji — zwykle w głównej rozdzielnicy — i wykonywać go może osoba z uprawnieniami, ponieważ błędne oddzielenie może doprowadzić do niebezpiecznych napięć krokowych i dotykowych. W praktyce oznacza to, że jeśli w puszce natrafisz na trzy rozłączone przewody (L,N,PE) możesz podłączyć gniazdko normalnie, ale jeśli widzisz tylko L i jeden przewód odgrywający rolę neutralno‑ochronną, potraktuj to jako sygnał do wezwania fachu lub zaplanowania modernizacji instalacji.

Co robić, gdy odkryjesz PEN? Pierwsze, czego nie wolno robić, to tworzyć lokalnego uziemienia przez przykręcenie przewodu do elementów konstrukcyjnych lub instalacji wodnej bez sprawdzenia ciągłości i punktu rozdziału — to może dodać więcej problemów niż rozwiązań. Jeśli celem jest instalacja nowego gniazdka z bolcem, rozwiązaniem jest doprowadzenie oddzielnego przewodu PE 2,5 mm² od rozdzielnicy lub wykonanie modernizacji całego obwodu; koszt takiej operacji to zwykle od kilku setek do kilku tysięcy złotych, zależnie od długości trasy i trudności dostępu, dlatego warto porównać cenę modernizacji z ryzykiem i ograniczeniami użytkowania gniazdek bez bolca. W skrócie: TN‑C wymaga planu modernizacji, a TN‑S daje możliwość bezpiecznego i prostego montażu gniazdka.

Zobacz także: Instalacje zewnętrzne: Pozwolenie czy Zgłoszenie w 2025?

W sytuacji mieszanej, gdy część instalacji jest TN‑S a część TN‑C, kluczowe jest ustalenie miejsca rozdziału PEN i oznaczenie go na dokumentacji instalacji; taka identyfikacja pozwala uniknąć przypadkowego odseparowania przewodów przy kolejnym remoncie. Jeśli planujesz większy remont i natrafiasz na TN‑C, dobrze jest uwzględnić w kosztach wymianę przewodów na 3‑żyłowe 2,5 mm² tam, gdzie będą gniazdka, oraz instalację wyłącznika różnicowoprądowego 30 mA na obwodzie gniazdek — to koszt materiałów i pracy rzędu kilkuset złotych na obwód, ale znacząco podnosi bezpieczeństwo. Na koniec: dokumentuj każde połączenie, rób zdjęcia przed zasypaniem bruzd i zostaw adnotację w skrzynce bezpiecznikowej — pozwoli to przyszłym pracom i ograniczy pole do błędu.

Podłączanie gniazdek z gotową puszką w ścianie

Gdy masz gotową puszkę w ścianie, połowa pracy jest za tobą: najważniejsze informacje na początku to sprawdzić głębokość puszki (standardowo 40 mm lub 50 mm), oznaczyć przewody i upewnić się, że przewody nie są uszkodzone mechanicznie; jeśli puszka jest skorodowana albo ma pęknięcia, wymień ją przed montażem gniazdka. Przygotuj narzędzia: wkrętak izolowany, multimetr, próbnik napięcia, szczypce i zestaw tulejek — pakuje to koszty rzędu 150–400 PLN inwestycji jednorazowej, a same elementy do jednego gniazdka (gniazdko, tulejki, wkręty) to zwykle 40–120 PLN. Po wyłączeniu zasilania i potwierdzeniu braku napięcia przystępujesz do podłączenia: odizoluj przewody na 8–10 mm, załóż tulejki na przewody wielożyłowe, włóż przewody do zacisków L, N i PE i dokręć pewnie śruby — zalecane zakresy momentu to 0,5–1,5 Nm w zależności od konstrukcji zacisku, a nadmierne dokręcanie może uszkodzić gwint.

Praktyczny detal: lepiej odciąć izolację do stałej długości niż „na oko”, oznacz przewody taśmą i podawaj je do zacisków tak, by nie wystawała kalorowa izolacja pod śrubą, co może prowadzić do słabego kontaktu. Po podłączeniu sprawdź kolejność podłączeń miernikiem — L do lewego złącza, N do prawego, PE do bolca — i przywróć zasilanie krótkim testem napięciowym: L‑N około 230 V, L‑PE około 230 V, N‑PE poniżej kilku woltów. Na koniec zamontuj mechanizm w puszce przy użyciu standardowych wkrętów 3.5×30 mm i uszczelnij niewielkie szczeliny gipsem lub elastycznym silikonem (szczelina do 5 mm) — ta warstwa zabezpiecza puszkę przed przemieszczaniem oraz zmniejsza ryzyko pęknięć tynku.

Jeżeli gniazdko wymaga wymiany na model z uziemieniem i mieści się w starej puszce, zwróć uwagę na to, czy puszka jest metalowa czy plastikowa; metalowa wymaga poprawnego połączenia uziemienia z obudową, plastikowa daje prostszy montaż ale wymaga starannego zakotwienia. Przy wymianie zawsze przygotuj zapasowe tulejki i śruby, a po montażu użyj prostej wtyczki testowej (ok. 30–100 PLN) do sprawdzenia poprawności połączeń; jeśli tester wskazuje błąd, natychmiast odetnij zasilanie i sprawdź połączenia jeszcze raz. Gniazdka montowane w poprawnie przygotowanej puszce są trwałe i bezpieczne, a koszt i czas montażu są relatywnie niskie — to najczęściej najbardziej opłacalna operacja podczas remontu mieszkania.

Podłączanie gniazdek bez gotowej puszki: otwory, bruzdy i uchwyty

Brak gotowej puszki oznacza dodatkową pracę i konkretne wymiary: standardowa okrągła puszka montażowa ma średnicę około 60 mm oraz głębokość 40–50 mm, natomiast puszka prostokątna dla modułowych ram ma zwykle wymiary 68×68 mm; planując otwór, zachowaj przestrzeń na izolację kabla i tulejkę. Przy wykonywaniu bruzd wykrawaj je pionowo lub poziomo, utrzymując głębokość ok. 20–35 mm i szerokość zależną od liczby przewodów (jedna smuga dla pojedynczego kabla, dwie dla kilku); do wykonania bruzdy użyj frezarki do bruzd (wynajem ok. 100–250 PLN/dzień) lub młotowiertarki z dłutem, co zajmie mniej więcej 1–3 godziny na jeden punkt w zależności od materiału ściany. Zanim wykujesz bruzdę, sprawdź obecność rur i przewodów instalacyjnych wiertłem pilotowym — to mało romantyczne, ale bezpieczne — i oznacz przebieg, by nie uszkodzić instalacji wodnej czy nośnych elementów.

Wykucie otworu i bruzdowanie ma swoje konsekwencje dla wykończenia: więcej kurzu, konieczność uzupełnienia tynku i dłuższy czas pracy, ale też możliwość poprowadzenia kabli w optymalnej trasie. Po umieszczeniu puszki w otworze zabezpiecz ją zaprawą montażową lub gipsem, tak aby była osadzona technicznie i nie ruszała się przy dokręcaniu gniazdka — zalecana ilość zaprawy to 0,2–0,5 kg na jedno gniazdko w zależności od wolnej przestrzeni. Jeśli pracujesz na ścianie z cegły pełnej, użyj kotew montażowych lub zaprawy szybkowiążącej; w przypadku ściany z płyt gipsowo‑kartonowych dobierz puszkę o odpowiedniej głębokości i system montażu, by uniknąć deformacji płytki przy dociąganiu śrub.

Jeżeli chcesz uniknąć wykuwania, alternatywą są gniazdka natynkowe zamontowane na listwie lub puszce natynkowej; to prostsze i tańsze rozwiązanie (materiały 30–120 PLN), ale mniej estetyczne i często mniej trwałe. Przy wyborze rozwiązania weź pod uwagę koszty wykończenia: uzupełnienie bruzd i tynku po montażu to dodatkowe 50–200 PLN na punkt, a malowanie może podnieść koszt całości. Na koniec — jeśli nie masz doświadczenia w bruzdowaniu — rozważ pomoc fachowca, bo naprawa źle wykonanej bruzdy i tynku bywa droższa niż wynajęcie kogoś od razu.

Krok po kroku: montaż gniazdka w puszce i zabezpieczenie szczelin

Najważniejsze kroki montażu umieszczę na początku: odcięcie zasilania, potwierdzenie braku napięcia, poprawne rozpoznanie przewodów, odizolowanie i założenie tulejek, podłączenie do zacisków L/N/PE, dociśnięcie mechanizmu do puszki i zabezpieczenie szczelin gipsem lub elastycznym uszczelniaczem; każdy z tych działań ma znaczenie dla trwałości i bezpieczeństwa. Przygotuj narzędzia: wkrętak izolowany, multimetr, nożyk do kabli, szczypce, tulejki oraz zaprawę lub silikon do zabezpieczenia szczelin — łączny koszt materiałów do jednego gniazdka to zwykle 40–120 PLN, a czas operacji dla osoby kompetentnej to 30–90 minut. Poniżej znajdziesz praktyczną listę kroków w formie must‑do, żebyś nie pominął żadnego elementu procesu.

• Wyłącz zasilanie w danej fazie i zabezpiecz wyłącznik (blokada/etykieta).
• Sprawdź brak napięcia przy pomocy multimetru i próbnika.
• Oznacz przewody, odizoluj je na 8–10 mm i załóż tulejki na przewody 1,5 lub 2,5 mm².
• Podłącz L do lewego zacisku, N do prawego, PE do bolca; dokręć śruby zaciskowe zgodnie z zaleceniami.
• Osadź mechanizm w puszce, dokręć wkręty montażowe i zabezpiecz szczeliny gipsem lub elastycznym silikonem.
• Przywróć zasilanie i wykonaj testy napięciowe oraz funkcjonalne gniazdka.

Po zrobieniu listy dodam szczegół: przy iskrowej lub głośnej pracy przy testach, od razu odetnij zasilanie i sprawdź ponownie. Do uszczelnienia szczelin najlepszy jest lekko elastyczny tynk lub silikon akrylowy, ilość zaprawy gipsowej potrzebna do uzupełnienia jednej szczeliny to około 0,2–0,5 kg, a silikon wystarczy na szczeliny do 5 mm. Pamiętaj, że szczeliny pozostawione bez zabezpieczenia pozwalają na ruchy gniazdka przy wkręcaniu wtyczek, co z czasem może prowadzić do poluzowania zacisków i pogorszenia kontaktu; solidne zakotwienie i uszczelnienie to inwestycja kilku złotych, która oszczędza dużo problemów.

Bezpieczeństwo: odłączenie zasilania, pomiary i testy

Bezpieczeństwo zaczyna się od odcięcia zasilania — wyłącz odpowiedni bezpiecznik w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem; użyj etykiety lub blokady, jeśli pracujesz z kimś innym, bo to najprostsza metoda zapobiegania porażeniom. Następnie wykonaj pomiary: multimetr pokaże napięcie L‑N ~230 V, L‑PE ~230 V i N‑PE blisko 0–5 V; ciągłość przewodu ochronnego powinna być niska, zwykle poniżej 1 Ω na krótkich odcinkach pomiarowych, a dla zabezpieczeń różnicowoprądowych standard to 30 mA dla obwodów gniazdek. Do testów możesz użyć prostych narzędzi: multimetr (60–300 PLN), testera gniazdek (30–100 PLN) oraz przyrządu do pomiaru rezystancji uziemienia lub cęgowego miernika rezystancji (od 400 PLN wzwyż), ale pamiętaj, że niektóre pomiary jak pomiar rezystancji uziemienia wymagają specjalistycznych warunków i sprzętu.

Test RCD (wyłącznik różnicowoprądowy) jest krytyczny — standardowe ustawienie ochrony to 30 mA dla obwodów gniazdkowych, a czas zadziałania mierzy się urządzeniem przedstawiającym prąd różnicowy; jeśli RCD nie zadziała przy teście, nie użytkować obwodu. Ważne wartości referencyjne: napięcie sieci 230 V ±10%, różnica napięcia N‑PE powinna być minimalna, a ciągłość PE powinna dać niską rezystancję; jeśli mierzysz większe wartości, podejmij natychmiastowe działania naprawcze. Jeśli którykolwiek pomiar budzi wątpliwości lub nie masz narzędzi do wiarygodnych testów, zatrudnij elektryka, bo błędne interpretacje odczytów mogą prowadzić do błędnych decyzji i zagrożeń.

Gdy testy wychodzą pozytywnie, wykonaj dokumentację: zapisz wartości pomiarów, datę i krótki opis wykonanych prac — to przydatne przy kolejnych remontach i dla przyszłego specjalisty. Jeżeli planujesz duży remont elektryczny, rozważ wykonanie pełnego protokołu pomiarów elektrycznych przez uprawnioną osobę; taki protokół kosztuje zwykle od 100 do kilkuset złotych, ale daje pełne bezpieczeństwo i dokumentację zgodną z przepisami. I jeszcze uwaga praktyczna: nigdy nie dopuszczaj do pracy z napięciem „na żywo” bez odpowiedniego doświadczenia i sprzętu ochronnego — ryzyko jest po prostu za duże.

Aktualizacja instalacji i rola specjalisty

Decyzja o aktualizacji instalacji powinna uwzględniać wiek przewodów, przekroje i system ochrony; jeśli w mieszaniu dominują przewody 1,5 mm² na obwodach gniazdek, najlepiej zaplanować wymianę na 2,5 mm² i dołożenie zabezpieczeń 16–20 A oraz RCD 30 mA dla obwodów gniazd. Koszty modernizacji zależą od zakresu: wymiana jednego obwodu (prowadzenie kabla, montaż gniazdek, zabezpieczenia) to zwykle 300–1500 PLN, natomiast kompleksowa modernizacja instalacji w mieszkaniu o powierzchni 50–70 m² może kosztować kilka tysięcy złotych; warto porównać to z ryzykiem użytkowania nieuziemionych obwodów lub zastoju w eksploatacji sprzętu elektronicznego. Rola specjalisty jest wielowymiarowa — nie tylko wykonuje prace, ale przeprowadza pomiary, wystawia protokoły i doradza optymalne rozwiązania techniczne zgodne z normami.

Specjalista z uprawnieniami wykona podział PEN w odpowiednim miejscu, doprowadzi nowe przewody PE, zainstaluje wyłączniki różnicowoprądowe i przygotuje protokół pomiarów potwierdzający poprawność wykonania robót; za takie kompleksowe usługi zapłacisz więcej, ale zyskasz bezpieczeństwo i zgodność z przepisami. Warto poprosić o szczegółowy kosztorys przed pracami: zakres robót, materiały (rodzaj kabla, długości, typ gniazdek), przewidywany czas i koszt robocizny; to ułatwi porównanie ofert i wybór rozwiązania najlepszego cenowo i technicznie. Jeśli modernizacja obejmuje punkt styku z instalacją budynku (np. rozdzielnica), pamiętaj, że prace muszą być skoordynowane z administracją budynku i wykonane przez osobę z odpowiednimi uprawnieniami, co dodatkowo gwarantuje prawidłową i bezpieczną realizację.

Jak podłączyć gniazdko w starej instalacji — Pytania i odpowiedzi

• 1) Jak bezpiecznie odłączyć zasilanie i potwierdzić brak napięcia przed pracą?
  Najpierw wyłącz wyłącznik odpowiedzialny za obwód, a następnie użyj miernika napięcia lub próbnika do potwierdzenia braku zasilania na gnieździe i w jego okolicy. Sprawdź również, czy nie ma napięcia na przewodach prowadzących do istniejącej puszki. Uważaj na możliwość obecności wyłączników przepięciowych lub innych gałęzi pod napięciem.

• 2) Jak rozpoznać przewody L, N i PE w starej instalacji TN-C lub TN-S?
  W instalacjach TN-C zwykle mamy przewód PEN, który łączy funkcje ochrony i neutralnego; w TN-S oddzielne przewody L, N i PE. Szukaj oznaczeń na kablach (kolorystyka: L – faza, często brązowy lub czarny; N – neutralny, niebieski; PE – ochronny, zielono‑żółty). W starych instalacjach kolorystyka może być niejednoznaczna, więc zwróć uwagę na dokumentację i pomiar rezystancji uziemienia. Nie łącz PEN z N w TN-C bez odpowiedniego podziału; w TN-C wykonuje się podział dopiero w odpowiednich miejscach zgodnie z zasadami.

• 3) Jak podłączyć gniazdko w starym układzie z gotową puszką w ścianie, a jak bez niej?
  Z gotową puszką: identyfikuj L (faza) i N (neutralny) oraz PE. Podłącz L do lewej zabudowy gniazdka, N do prawej, PE do bolca/łącznika uziemiającego. Dociągnij zaciski, zamontuj w puszce i zabezpiecz szczelinę gipsem. Bez puszki: wykuwaj kanał, prowadź kable, montuj uchwyty/ramę gniazdka, a następnie instaluj w odpowiedniej ramce. Zawsze prowadź przewody w sposób zabezpieczający mechanicznie i zgodny z zasadami: minimalne skróty, bez skręceń, bez uszkodzeń izolacji.

• 4) Jakie są zasady testów i co zrobić po zakończeniu prac?
  Po podłączeniu sprawdź poprawność połączeń: L do L, N do N, PE do bolca. Wykonaj pomiar ciągłości ochrony i oporu uziemienia, a także test obciążeniowy (gdy to możliwe). Upewnij się, że połączenia są pewne, a szczelina między gniazdem a ścianą jest zabezpieczona przed wnikaniem wilgoci. Zrób krótką notatkę zmian w instalacji i uwzględnij aktualizację przewodów do zgodności z nowymi standardami; w razie wątpliwoń skonsultuj się z wykwalifikowanym elektrykiem.
