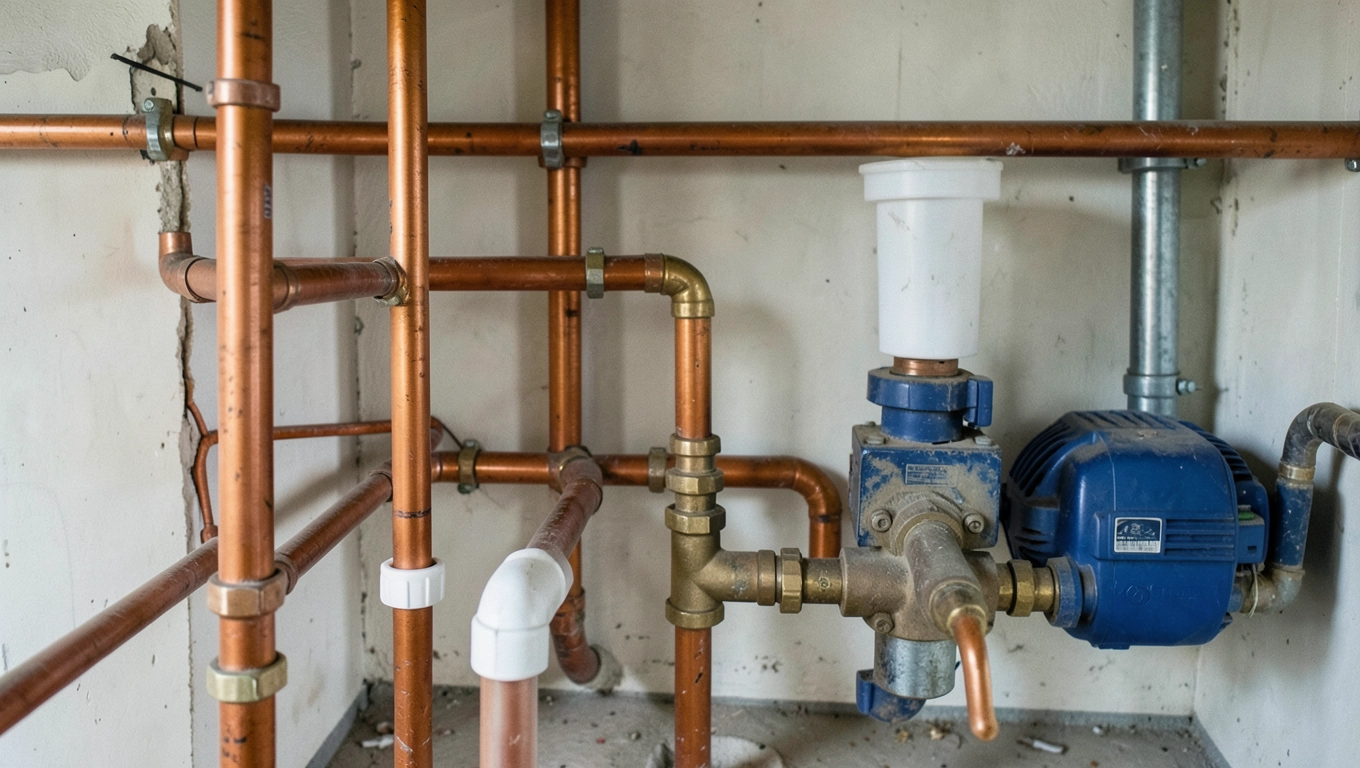

Z czego instalacja CO? Przewodnik po materiałach i wyborze rur

Miedź, stal, PP czy PEX co wybrać do instalacji CO?

Decyzja o materiale rur determinuje nie tylko koszt robocizny, ale przede wszystkim trwałość i bezpieczeństwo całego układu. Miedź wytrzymuje temperaturę do 200°C i ciśnienie powyżej 40 bar, jednak reaguje z wodą o niskim pH, co prowadzi do korozji wżerowej. Stal z kolei jest tania, ale podatna na rdzę przy braku odpowiedniej jakości wody. Polipropylen (PP) i polietylen sieciowany (PEX) to tworzywa odporne chemicznie, ale ograniczone temperaturowo do 90-95°C.

• Miedź, stal, PP czy PEX co wybrać do instalacji CO?
• Rury do ogrzewania porównanie materiałów i zastosowań
• Jak dobrać instalację CO do kotła, pompy ciepła i grzejników?

Kluczowym kryterium pozostaje temperatura robocza czynnika. Tradycyjne kotły zasilane paliwem stałym potrafią chwilowo osiągnąć 110°C w obiegu, dlatego instalacja CO z rur miedzianych lub stalowych sprawdza się tam najlepiej. Przy niskotemperaturowych pompach ciepła, pracujących na 35-45°C, PEX i PP działają bez zarzutu przez dekady.

Warto też uwzględnić warunki montażu. Miedź wymaga lutowania twardego, co komplikuje pracę w pomieszczeniach z materiałami palnymi. Systemy zaciskane na stal nierdzewną (press) pozwalają uniknąć otwartego ognia i przyspieszają montaż o około 40%. PP zgrzewany jest najtańszy, ale czasochłonny, każde połączenie wymaga 15-20 sekund nagrzewania kielichowego przy 260°C.

Przed wyborem sprawdź jakość wody w instalacji. Twarda woda (powyżej 20°dH) sprzyja inkrustacji kamiennej w rurach stalowych, ale nie szkodzi PEX. Woda miękka (poniżej 5°dH) atakuje miedź, powodując charakterystyczne perforacje po 8-12 latach eksploatacji.

Rury do ogrzewania porównanie materiałów i zastosowań

Każdy materiał rur ma ściśle określony zakres stosowania wynikający z jego właściwości fizykochemicznych. Norma PN-EN 12502 klasyfikuje rury pod kątem odporności korozyjnej w zależności od składu wody, co pozwala precyzyjnie dobrać materiał do konkretnej instalacji. Wybór niewłaściwej rury w agresywnej wodzie prowadzi do awarii w ciągu 3-5 lat.

Rury miedziane sprawdzają się w instalacjach z wodą o pH 7,2-8,5 i twardości powyżej 10°dH. Miedź wykazuje działanie bakteriostatyczne, co zmniejsza ryzyko rozwoju Legionelli w instalacjach ciepłej wody użytkowej. Przy połączeniach stosuje się lutowanie miękkie (do 110°C) lub twarde (powyżej 450°C), a nowoczesne złączki press zaciska się w 5 sekund.

Rury stalowe dzielą się na czarne (bez powłoki) i ocynkowane. Stal czarna bez ochrony wewnętrznej koroduje w temp. 60-80°C, dlatego wymaga inhibitorów korozji w obiegu. Stal ocynkowana ogniowo wytrzymuje 20-25 lat, ale traci warstwę cynku przy montażu mechanicznym. Coraz częściej zastępuje ją stal nierdzewna w systemach press, np. w instalacjach solarnych.

Polipropylen (PP-R) to obecnie najpopularniejszy materiał w domach jednorodzinnych. Współczynnik rozszerzalności liniowej PP wynosi 0,15 mm/(m·K), czyli dziesięciokrotnie więcej niż stali. W instalacji CO o długości 50 m przy różnicy temperatur 60°C rury wydłużają się o 45 mm, co wymaga kompensacji (petle kompensacyjne lub ruchome podpory co 1,2 m).

Rury wielowarstwowe PE-Xc/AL/PE-Xc łączą elastyczność tworzywa z sztywnością aluminium. Warstwa aluminium stanowi barierę antydyfuzyjną, blokującą przenikanie tlenu do wody, kluczowe dla kotłów żeliwnych, które korozji ulegają właśnie przez tlen rozpuszczony. Gięcie rury PEX-aluminium wymaga sprężyny wewnętrznej lub promienia co najmniej 5-krotności średnicy.

Kiedy NIE stosować danego materiału?

• Miedzi: woda o pH poniżej 7,0 lub instalacje z aluminium (korozja galwaniczna)
• Stali czarnej: obiegi otwarte z tlenem rozpuszczonym powyżej 8 mg/l
• PP: instalacje przeciwpożarowe (temperatura topnienia 165°C) oraz ciągła praca przy 95°C
• PEX: bezpośrednia ekspozycja na promieniowanie UV (degradacja w 6-12 miesięcy)

Jak dobrać instalację CO do kotła, pompy ciepła i grzejników?

Źródło ciepła narzuca parametry robocze instalacji, a te determinują dobór rur i armatury. Kocioł gazowy kondensacyjny pracuje na zasilaniu 50-75°C i powrocie 40-55°C, co mieści się w zakresie każdego materiału. Pompa ciepła powietrze-woda wymaga temperatury zasilania 30-45°C, ale przy mrozie -15°C sprawność spada o 25-30%, co wymaga wspomagania grzałką elektryczną.

Przy kotle na paliwo stałe temperatura czynnika waha się od 60°C do 90°C, a w trybie awaryjnym sięga 110°C. Taka instalacja CO wymaga rur wytrzymujących minimum 110°C, czyli miedzi lub stali. Polipropylen w tej konfiguracji uległby deformacji już po kilku miesiącach cyklicznej pracy w skrajnych temperaturach.

Grzejniki dobiera się do mocy cieplnej pomieszczenia, mierzonej w watach na metr kwadratowy. Dla domu energooszczędnego (≤50 kWh/m²/rok) wystarcza 60-80 W/m², dla standardowego 90-120 W/m², a dla starszego budownictwa nawet 150 W/m². Grzejnik płytowy C22 o wymiarach 600×1400 mm oddaje 2455 W przy ΔT 50°C (zasilanie 75°C, pokój 20°C), co pokrywa zapotrzebowanie pokoju 22 m².

Norma PN-EN 442-2 określa warunki testowania grzejników i tolerancję mocy ±5%. Zawsze sprawdzaj moc znamionową przy ΔT 50°C, producenci czasem podają ΔT 30°C, co zaniża realną wydajność o 30%.

Automatyka pogodowa reguluje temperaturę zasilania w zależności od temperatury zewnętrznej, obniżając koszty o 15-20%. Krzywa grzewcza dobierana jest do charakterystyki budynku, im lepsza izolacja, tym bardziej stroma krzywa. Zawór termostatyczny na każdym grzejniku pozwala obniżyć temperaturę w pokoju o 1°C, co daje oszczędność 6-8% energii.

Niedobór mocy grzejnika nie da się skompensować wyższą temperaturą czynnika, każdy grzejnik ma górny limit ΔT (zwykle 60°C). Po przekroczeniu tej wartości następuje przegrzanie pomieszczenia i przeciążenie kotła.

Ogrzewanie podłogowe wymaga rur PEX o średnicy 16-20 mm ułożonych w rozstawie 15-30 cm. Długość pętli nie powinna przekraczać 120 m dla fi 16 (opór hydrauliczny poniżej 20 kPa) i 150 m dla fi 20. Przy większych powierzchniach dzieli się obieg na kilka pętli z rozdzielaczem. Norma PN-EN 1264 reguluje projektowanie i wykonanie ogrzewania podłogowego.

Armatura zabezpieczająca i regulacyjna

Zawór bezpieczeństwa dobiera się do mocy kotła: 1/2" dla kotłów do 50 kW, 3/4" do 100 kW, 1" powyżej 100 kW. Ciśnienie otwarcia zaworu wynosi 3 bar dla instalacji zamkniętych i 2,5 bar dla otwartych. Naczynie wzbiorcze o pojemności 25-50 l kompensuje wzrost objętości wody przy nagrzewaniu (wzrost o 4,3% przy ΔT 60°C).

Zawory równoważące montuje się na pionach lub gałęziach instalacji, aby wyrównać opory hydrauliczne. W budynku wielopiętrowym różnica ciśnień między najniższym a najwyższym grzejnikiem sięga 30-40 kPa, co bez regulacji prowadzi do niedogrzewania górnych kondygnacji. Zawór termostatyczny podpionowy z nastawą wstępną rozwiązuje ten problem, obniżając przepływ w dolnych obiegach.

Przed uruchomieniem instalacji wykonaj próbę ciśnieniową przez 30 minut przy ciśnieniu 1,5× roboczego (zwykle 4,5 bar). Spadek ciśnienia poniżej 0,2 bar świadczy o nieszczelności, sprawdź złączki press, luty i połączenia gwintowe.

Komin i system spalinowy

Kotły gazowe kondensacyjne wymagają komina koncentrycznego fi 60/100 lub fi 80/125. Powietrze do spalania pobierane jest z zewnątrz przez szczelinę między rurą spalinową a powietrzną. Kotły z otwartą komorą spalania potrzebują osobnego nawiewu, zwykle kratki 200 cm² w drzwiach lub oknie. Przewód spalinowy powinien mieć długość maksymalnie 12 m (w tym 1 kolano 90° lub 2 kolana 45°).

Przy kotłach na paliwo stałe wymagany jest komin dwuścienny izolowany z wkładem ze stali nierdzewnej lub ceramicznym. Temperatura spalin pelletu wynosi 140-180°C, drewna 200-320°C, węgla 180-260°C. Średnica komina musi być zgodna z wymiarem wylotu kotła, zwykle fi 150 lub fi 200 mm. Przegląd kominiarski obowiązuje co 12 miesięcy zgodnie z prawem budowlanym.

Recyrkulacja ciepłej wody użytkowej skraca czas oczekiwania na gorącą wodę z 30-60 sekund do 2-3 sekund. Rura cyrkulacyjna o średnicy 12-16 mm prowadzona jest równolegle do instalacji CWU. Pompa cyrkulacyjna o mocy 10-25 W pracuje w trybie impulsowym lub ciągłym, tańsza eksploatacja przy zachowaniu komfortu.

Dobór mocy kotła do powierzchni domu: 80-100 W/m² dla domu pasywnego, 110-130 W/m² dla standardowego, 140-170 W/m² dla starszego budownictwa. Dla domu 150 m² z izolacją standardową potrzebujesz kotła 17-20 kW, z marginesem 10-15% na ekstremalne mrozy.

Najczęstsze błędy przy projektowaniu instalacji

Zbyt małe średnice rur to klasyczny problem, przy przepływie 1 m/s w rurze fi 15 mm (1/2") przenosisz maksymalnie 4,2 kW mocy. Przy ΔT 20°C dla pompy ciepła to wystarczy, ale dla kotła gazowego na 75°C już nie. Projektanci często zapominają o zwiększeniu średnicy na dłuższych odcinkach, co prowadzi do szumów i niedogrzewania.

Brak odpowietrzników automatycznych na najwyższych punktach instalacji powoduje gromadzenie się poduszek powietrznych, blokujących przepływ. Montuje się je w każdym pionie oraz na końcówkach gałęzi poziomych. Separator powietrza zainstalowany przy kotle usuwa mikropęcherzyki, które inaczej powodowałyby korozję kawitacyjną pomp obiegowych.

Izolacja rur w pomieszczeniach nieogrzewanych (piwnice, strychy) zapobiega stratom ciepła 5-8 W na metr bieżący. Otulina z pianki PE o grubości 13 mm redukuje straty do 1-2 W/mb. W garażach i kotłowniach zaleca się izolację 20-25 mm zgodnie z wymogami WT 2021 (współczynnik λ ≤ 0,035 W/(m·K)).

Źródła danych: PN-EN 12502 (odporność korozyjna rur metalowych), PN-EN 442-2 (grzejniki, warunki testowania), PN-EN 1264 (ogrzewanie podłogowe), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065), portal info.pse.pl.
