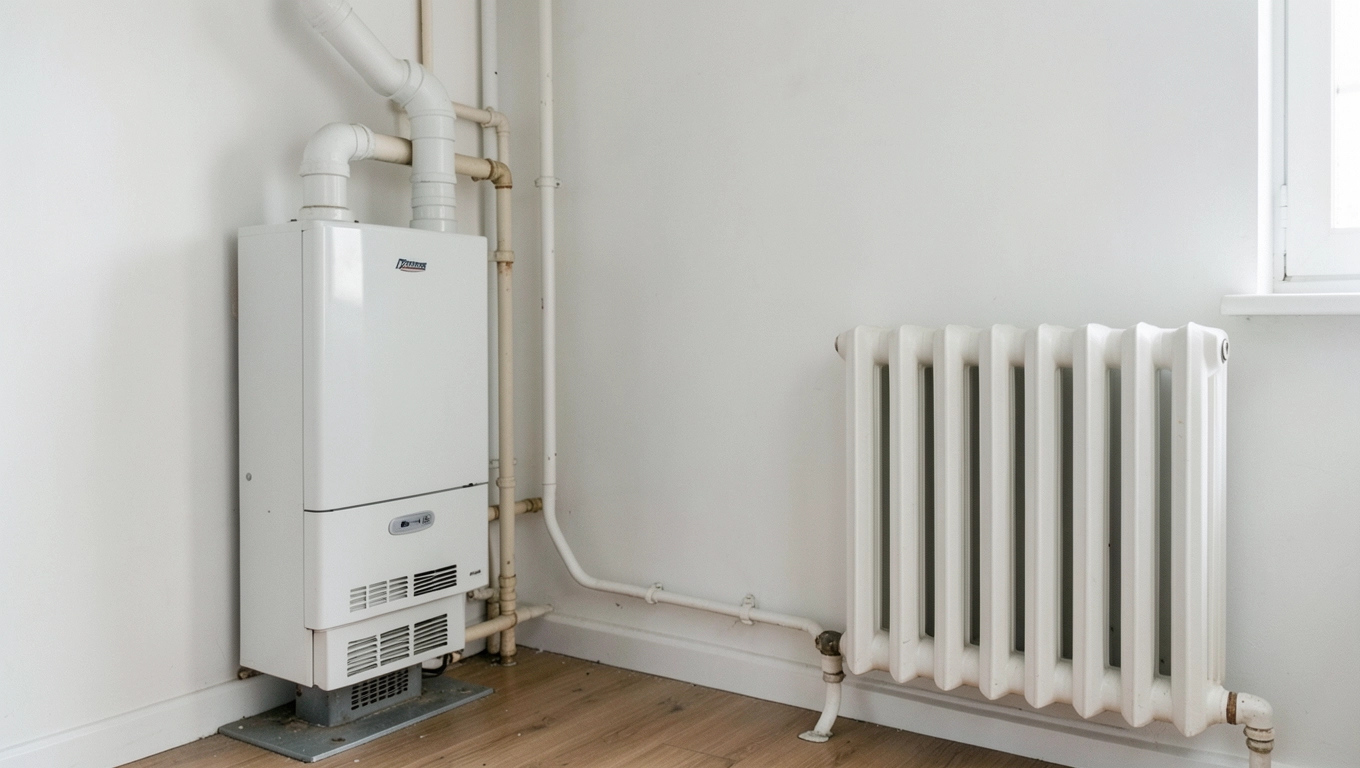

Najprostsza instalacja CO – schematy i podłączenia krok po kroku

Wybór schematu instalacji centralnego ogrzewania przesądza o trzech rzeczach naraz: o rachunkach za paliwo przez następne dwadzieścia lat, o komforcie termicznym zimą i o tym, czy każda późniejsza modernizacja będzie prostą robotą czy koszmarem. Najprostsza instalacja CO w teorii oznacza układ z jednym źródłem ciepła, jedną pompą obiegową i jedną gałęzią grzejnikową, ale diabeł tkwi w szczegółach hydraulicznych, które decydują, czy grzejniki grzeją równomiernie, czy też najdalszy kaloryfer ledwo ciepły. Poniżej siedem działających konfiguracji, konkretne widełki kosztów, lista komponentów i siedem błędów, przez które prosta instalacja CO zamienia się w awaryjny labirynt.

• Grawitacyjna czy pompowa? Porównanie najprostszych układów CO
• Z czego składa się najprostsza instalacja CO: kluczowe elementy
• Najczęstsze błędy w najprostszej instalacji CO i jak ich uniknąć
• Siedem działających schematów podłączenia
• Kiedy który schemat wybrać?
• Normy i przepisy, które trzeba znać

Grawitacyjna czy pompowa? Porównanie najprostszych układów CO

Najprostsza instalacja CO jeszcze dwie dekady temu oznaczała układ grawitacyjny. Zasada fizyczna jest prosta: woda gorąca ma mniejszą gęstość niż woda zimna, więc unosi się ku górze, ustępując miejsca chłodniejszej, która opada do kotła. Cyrkulacja odbywa się bez pompy, wyłącznie siłą różnicy gęstości. Problem pojawia się przy średnicach rur. Grawitacja wymaga przewodów DN 25-32 mm w pionach i DN 32-40 mm w poziomach, inaczej opory hydrauliczne są zbyt duże i ruch wody zamiera.

Instalacja pompowa zamknięta zrewolucjonizowała ogrzewnictwo, bo pozwoliła zmniejszyć średnice do DN 15-20 mm i układać rury w podłodze bez sztywnych wymagań co do spadków. Pompa obiegowa wymusza przepływ niezależnie od grawitacji, więc układ działa stabilnie także przy dwóch kondygnacjach i rozległych gałęziach. Ceną jest zależność od prądu oraz konieczność naczynia wzbiorczego zamkniętego, które kompensuje rosnące ciśnienie po podgrzaniu wody.

Wybór między tymi dwoma wariantami sprowadza się do pytania o źródło ciepła. Kocioł na drewno z zasilaniem awaryjnym logicznie współgra z grawitacją, bo działa nawet przy braku prądu. Kocioł gazowy kondensacyjny wymaga pompy i automatyki, więc układ pompowy zamknięty jest naturalnym wyborem. Norma PN-EN 12828 jasno wskazuje, że każda instalacja wodna powinna mieć zabezpieczenie przed nadmiernym ciśnieniem, co w praktyce oznacza zawór bezpieczeństwa 3 bar w układach zamkniętych.

Instalacja podłogowa to osobna kategoria, bo wymaga niskotemperaturowego czynnika, najczęściej 35-45°C. Oznacza to konieczność zastosowania pompy ciepła albo kotła kondensacyjnego z zaworem mieszającym. Koszt wzrasta o 30-40% w porównaniu z klasycznymi grzejnikami, ale komfort cieplny i brak widocznych kaloryferów rekompensują różnicę w nowoczesnym budownictwie.

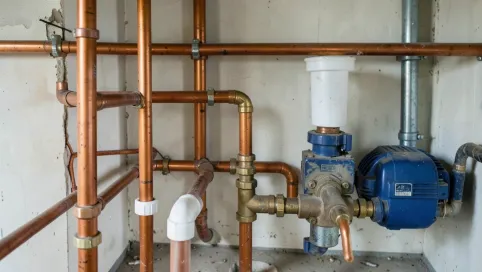

Z czego składa się najprostsza instalacja CO: kluczowe elementy

Każda instalacja centralnego ogrzewania, nawet ta najprostsza, składa się z sześciu grup komponentów, z których każda pełni ściśle określoną funkcję fizyczną. Pominięcie którejkolwiek oznacza albo awarię, albo drastyczny spadek sprawności.

Źródło ciepła wytwarza energię cieplną i przekazuje ją wodzie. W domach jednorodzinnych najczęściej spotykany jest kocioł gazowy kondensacyjny o sprawności 92-98%, kocioł na pellet (klasa 5 wg normy PN-EN 303-5) albo pompa ciepła typu powietrze-woda o współczynniku SCOP 3,5-4,5. Dobór mocy źródła wynika z zapotrzebowania budynku na ciepło, które w nowym domu pasywnym nie przekracza 50 W/m², a w starszym, nieocieplonym budynku potrafi sięgać 150 W/m².

Zasobnik ciepłej wody użytkowej (CWU) magazynuje podgrzaną wodę na potrzeby kranów i prysznica. Pojemność dobiera się proporcjonalnie do liczby domowników: dla dwóch osób wystarczy 120 litrów, dla czteroosobowej rodziny 200-250 litrów. Większy zasobnik poprawia komfort, ale wymaga więcej miejsca i wydłuza czas oczekiwania na ciepłą wodę po dłuższej przerwie w użytkowaniu.

Pompa obiegowa wymusza ruch wody w układzie zamkniętym. W najprostszej instalacji CO jedna pompa wystarcza do obsługi całego budynku o powierzchni do 200 m². Wydajność pompy mierzy się w metrach sześciennych na godzinę i dobrać ją trzeba do oporu hydraulicznego instalacji, który rośnie z każdym metrem rury, zaworem i kolankiem. Pompy z elektroniczną regulacją obrotów (klasa energetyczna A) pobierają od 5 do 45 W i automatycznie dostosowują wydajność do bieżącego zapotrzebowania.

Naczynie wzbiorcze kompensuje zwiększoną objętość wody po podgrzaniu. Woda o temperaturze 20°C i objętości 100 litrów po podgrzaniu do 80°C zwiększa swoją objętość o około 2,2 litra. W układzie zamkniętym ta nadwyżka musi mieć dokąd się rozszerzyć, inaczej ciśnienie przekroczy wytrzymałość najsłabszego elementu. Naczynie otwarte stosuje się w starych układach grawitacyjnych, zamknięte membranowe (przeponowe) we wszystkich nowoczesnych instalacjach.

Zawory mieszające regulują temperaturę czynnika w poszczególnych obiegach. Zawór trójdrożny miesza wodę gorącą z kotła z wodą chłodniejszą z powrotu, uzyskując zadaną temperaturę zasilania. W instalacji z podłogówką i grzejnikami zawór mieszający jest obowiązkowy, bo grzejniki potrzebują 60-75°C, a podłogówka tylko 35-45°C. Zawór czterodrożny działa podobnie, ale stosuje się go w bardziej rozbudowanych układach z dwoma źródłami ciepła.

Termostatyka i automatyka steruje pracą całego układu. Termostat pokojowy wysyła sygnał do kotła lub pompy, gdy temperatura w pokoju spadnie poniżej zadanej. Siłowniki termiczne na zaworach grzejnikowych pozwalają regulować temperaturę w poszczególnych pomieszczeniach niezależnie. W najprostszej instalacji CO wystarczy jeden termostat pokojowy i regulatory na każdym grzejniku, ale w budynku powyżej 150 m² warto rozważyć strefową regulację z osobnymi termostatami dla każdej kondygnacji.

Najczęstsze błędy w najprostszej instalacji CO i jak ich uniknąć

Najprostsza instalacja CO nie wybacza błędów wymiarowych, bo każde niedopatrzenie ujawnia się przy pierwszym uruchomieniu. Poniżej siedem najczęstszych grzechów głównych, które decydują o tym, czy układ grzeje równomiernie, czy też jedynie szumi i pobiera prąd.

⚠️ Złe dobranie średnic przewodów. Rura zasilająca musi mieć większą średnicę niż gałęzie odchodzące do poszczególnych grzejników. Przy powierzchni domu 120 m² i jednym obiegu prawidłowe proporcje to DN 25 mm na zasilaniu, DN 20 mm na gałęziach i DN 15 mm na podejściach do grzejników. Zbyt wąska rura zasilająca powoduje szum hydrauliczny i nierównomierne grzanie najdalszych grzejników.

⚠️ Brak zaworów odcinających przy grzejnikach. Bez zaworów odcinających wymiana jednego grzejnika oznacza konieczność spuszczania wody z całej instalacji. Zawory kulowe po obu stronach każdego grzejnika kosztują po 15-25 zł i pozwalają na lokalną naprawę bez opróżniania układu. To inwestycja, która zwraca się przy pierwszej awarii.

⚠️ Błędy w odpowietrzeniu instalacji. Powietrze uwięzione w najwyższych punktach instalacji blokuje przepływ wody i powoduje zimne grzejniki. Prawidłowe odpowietrzanie polega na otwarciu automatycznych odpowietrzników przy każdym grzejniku i ręcznym odpowietrzeniu naczynia wzbiorczego przed pierwszym uruchomieniem. Instalacja, w której nie zamontowano odpowietrzników, będzie się odpowietrzać sama przez wiele tygodni, sygnęjąc przy każdym rozruchu.

⚠️ Niewłaściwe umiejscowienie naczynia wzbiorczego. Naczynie wzbiorcze musi być zamontowane na zasilaniu, pomiędzy kotłem a pierwszym zaworem odcinającym, w najwyższym punkcie instalacji lub w jej bezpośrednim sąsiedztwie. Montaż na powrocie albo za pompą obiegową powoduje gromadzenie się pęcherzyków powietrza i stopniowe wytrącanie się kamienia kotłowego. To klasyczny błąd instalatorów, którzy upraszczają hydraulikę bez konsultacji z dokumentacją.

⚠️ Pomijanie regulacji hydraulicznej. Po uruchomieniu instalacji najdalej położone grzejniki zawsze grzeją słabiej niż te przy kotle. Regulacja hydrauliczna polega na przymknięciu zaworów na grzejnikach bliższych kottłowi, co wymusza większy przepływ przez dalszą część instalacji. Zawory równoważące (termostatyczne z nastawą wstępną) umożliwiają precyzyjne ustawienie przepływu. Bez tej regulacji nawet najprostsza instalacja CO będzie miała różnicę temperatury między pokojami sięgającą 3-5°C.

⚠️ Dobór pompy o zbyt dużej wydajności. Pompa o wydajności 4 m³/h w instalacji, która potrzebuje 1,2 m³/h, generuje szum hydrauliczny i przyspiesza zużycie zaworów. Pompa powinna pracować na środkowym zakresie regulacji, a jej krzywa wydajności powinna pokrywać się z charakterystyką oporów instalacji. W praktyce dla domu 120-150 m² optymalna pompa ma wydajność 2-3 m³/h przy podnoszeniu 4-6 metrów słupa wody.

⚠️ Brak izolacji rur w nieogrzewanych pomieszczeniach. Rury prowadzone w piwnicy, garażu lub na strychu tracą 2-5% ciepła na każdy metr bieżący bez izolacji. Otulina z pianki polietylenowej o grubości 13-20 mm kosztuje 5-8 zł za metr i zwraca się w ciągu dwóch sezonów grzewczych. W domu 120 m² prawidłowa izolacja rur w garażu to oszczędność rzędu 400-600 zł rocznie.

Siedem działających schematów podłączenia

Poniżej siedem sprawdzonych konfiguracji, od najprostszej do bardziej złożonej. Każda uwzględnia konkretne zastosowanie i profil inwestora.

1. Kocioł + jeden obieg CO + zasobnik CWU

To najprostsza instalacja CO dla domu 80-150 m². Kocioł zasila jeden obieg grzejnikowy i ładuje zasobnik ciepłej wody poprzez zawór przełączający. Sprawdza się, gdy dom ma jedną kondygnację, prostą bryłę i brak podłogówki. Koszt materiałów i robocizny: 18 000-26 000 zł. Czas montażu: 3-5 dni.

2. Kocioł + zasobnik CWU + kolektory słoneczne

Schemat rozbudowany o trzy-cztery panele słoneczne na dachu, które wspomagają podgrzewanie wody użytkowej od wiosny do jesieni. Oszczędność na CWU sięga 50-70% w okresie kwiecień-wrzesień. Koszt dodatkowy kolektorów: 9 000-14 000 zł.

3. Kocioł + trzy obiegi CO (dwie podłogówki + grzejniki) + zasobnik

Układ dla domu z piętrem i garażem, gdzie parter ma podłogówkę, piętro podłogówkę, a garaż klasyczne grzejniki. Wymaga dwóch zaworów mieszających trójdrożnych i trzech pomp obiegowych. Koszt całkowity: 32 000-48 000 zł.

4. Kocioł wyłącznie na CWU

Przypadek, gdy dom ogrzewany jest kominkiem z płaszczem wodnym lub pompą ciepła, a kocioł gazowy służy jedynie do podgrzewania wody użytkowej. To nietypowe, ale sensowne rozwiązanie w domach pasywnych, gdzie zapotrzebowanie na ciepło jest minimalne.

5. Kocioł z zaworem trójdrożnym + dwa obiegi CO + CWU + solary

Połączenie układu grzejnikowego i podłogowego z zasobnikiem CWU ładowanym przez kocioł i kolektory słoneczne. Sprawdza się w domach modernizowanych, gdzie część pomieszczeń przechodzi na podłogówkę, a reszta pozostaje przy grzejnikach.

6. Kocioł kondensacyjny + pompa ciepła (hybryda)

Pompa ciepła pokrywa 70-85% zapotrzebowania na ciepło, kocioł kondensacyjny włącza się tylko przy temperaturach poniżej -5°C lub do ładowania zasobnika CWU w trybie ekonomicznym. Sprawność sezonowa układu sięga 130-150% w przeliczeniu na energię pierwotną. Koszt: 55 000-78 000 zł.

7. Pompa ciepła + bufor + podłogówka + grzejniki

Układ bez kotła, w którym pompa ciepła powietrze-woda o mocy 8-12 kW obsługuje zarówno podłogówkę na parterze, jak i grzejniki na piętrze. Bufor ciepła o pojemności 200 litrów stabilizuje pracę sprężarki i umożliwia taryfę dwustrefową. Koszt: 68 000-95 000 zł.

Kiedy który schemat wybrać?

Decyzja o wyborze schematu powinna wynikać z czterech zmiennych: dostępności nośnika energii, izolacyjności budynku, budżetu i planów modernizacyjnych na najbliższe piętnaście lat.

Nowy dom energooszczędny (zapotrzebowanie 50-70 W/m²): pompa ciepła powietrze-woda z podłogówką na całej powierzchni. Instalacja najprostsza hydraulicznie, najtańsza w eksploatacji, ale wymaga bufora i współpracy z wentylacją mechaniczną.

Nowy dom standardowy (zapotrzebowanie 80-110 W/m²): kocioł kondensacyjny gazowy z grzejnikami, opcjonalnie podłogówka w łazienkach. Najprostsza instalacja CO w budynku z dostępem do gazu ziemnego.

Dom bez dostępu do gazu: kocioł na pellet klasy 5 z automatycznym podajnikiem albo pompa ciepła. Pellet jest tańszy w eksploatacji niż gaz płynny, ale wymaga suchego magazynu opału o pojemności minimum 5 m³.

Modernizacja starego domu: pompowa zamknięta z wymianą rur na wielowarstwowe PE-Xc lub miedziane. Zachowanie średnic DN 20-25 mm pozwala na bezinwazyjne prowadzenie rur w istniejących bruzdach.

Dom pasywny: pompa ciepła gruntowa z dolnym źródłem (sondy pionowe lub kolektor poziomy). Grzejniki praktycznie zbędne, wystarczy podłogówka i wentylacja mechaniczna z rekuperacją.

Normy i przepisy, które trzeba znać

Instalacja centralnego ogrzewania podlega kilku kluczowym regulacjom. Norma PN-EN 12828 definiuje wymagania projektowe dla instalacji wodnych o temperaturze do 110°C, w tym dobór naczyń wzbiorczych, zaworów bezpieczeństwa i materiałów. Warunki Techniczne 2021 (Rozporządzenie Ministra Infrastruktury) ograniczają maksymalne zapotrzebowanie na ciepło do 70 W/m² w nowych budynkach mieszkalnych. Rozporządzenie MI w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie nakłada obowiązek izolowania rur przechodzących przez pomieszczenia nieogrzewane.

Wentylacja kotłowni z kotłem gazowym wymaga kanału nawiewnego o przekroju minimum 200 cm² i kanału wywiewnego o tej samej powierzchni. Kocioł na paliwo stałe potrzebuje kanału spalinowego o przekroju dostosowanym do mocy urządzenia i wysokości komina minimum 4 metrów od paleniska do wylotu. Pompy ciepła nie wymagają komina, ale potrzebują cichej lokalizacji jednostki zewnętrznej, najlepiej na ścianie północnej lub wschodniej.

Najprostsza instalacja CO to ta, która pasuje do konkretnego budynku i konkretnego źródła ciepła, a nie ta, która ma najmniej elementów na schemacie. W domu z gazem ziemnym i grzejnikami to układ pompowy zamknięty z jednym obiegiem. W domu pasywnym to pompa ciepła z buforem i podłogówką. Każdy schemat wymaga prawidłowego doboru średnic, montażu naczynia wzbiorczego na zasilaniu, zaworów odcinających przy każdym grzejniku i regulacji hydraulicznej po uruchomieniu.

Przed podjęciem decyzji warto skonsultować projekt z instalatorem posiadającym uprawnienia SEP grupy 1 i doświadczenie w doborze źródeł ciepła. Koszt takiej konsultacji (od 800 do 2000 zł) zwraca się wielokrotnie w postaci niższych rachunków i braku awarii w pierwszych latach eksploatacji.

? Wydrukuj albo zapisz sobie tę checklistę przed rozmową z wykonawcą:
1. Jakie źródło ciepła planuję (gaz, pellet, pompa ciepła)?
2. Jaką mam izolacyjność budynku (EP, U)?
3. Czy chcę podłogówkę, grzejniki czy jedno i drugie?
4. Ile osób będzie korzystać z CWU?
5. Jaki jest budżet na instalację?
6. Czy planuję modernizację za 5-10 lat?
7. Czy w kotłowni jest kanał spalinowy i wentylacja?

Źródła danych i normy

Informacje zawarte w artykule oparto na następujących regulacjach i dokumentach:

• PN-EN 12828:2014 Instalacje ogrzewcze w budynkach. Projektowanie i obliczanie wodnych instalacji centralnego ogrzewania.
• PN-EN 303-5:2012 Kotły grzewcze. Część 5: Kotły na paliwa stałe z automatycznym i półautomatycznym zasilaniem.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity z późn. zm., WT 2021).
• Rozporządzenie Ministra Rozwoju i Technologii z dnia 5 października 2021 r. zmieniające niektóre rozporządzenia w sprawie warunków technicznych.
• Katalogi techniczne producentów kotłów i pomp ciepła (dostępne na stronach: immergas.com, viessmann.pl, vaillant.pl, bosch-home.pl).
• Dane GUS dotyczące cen energii i paliw opałowych w gospodarstwach domowych (stat.gov.pl).
• Wytyczne Polskiej Organizacji Przemysłu Ogrzewniczego (popo.pl) dotyczące projektowania instalacji niskotemperaturowych.
