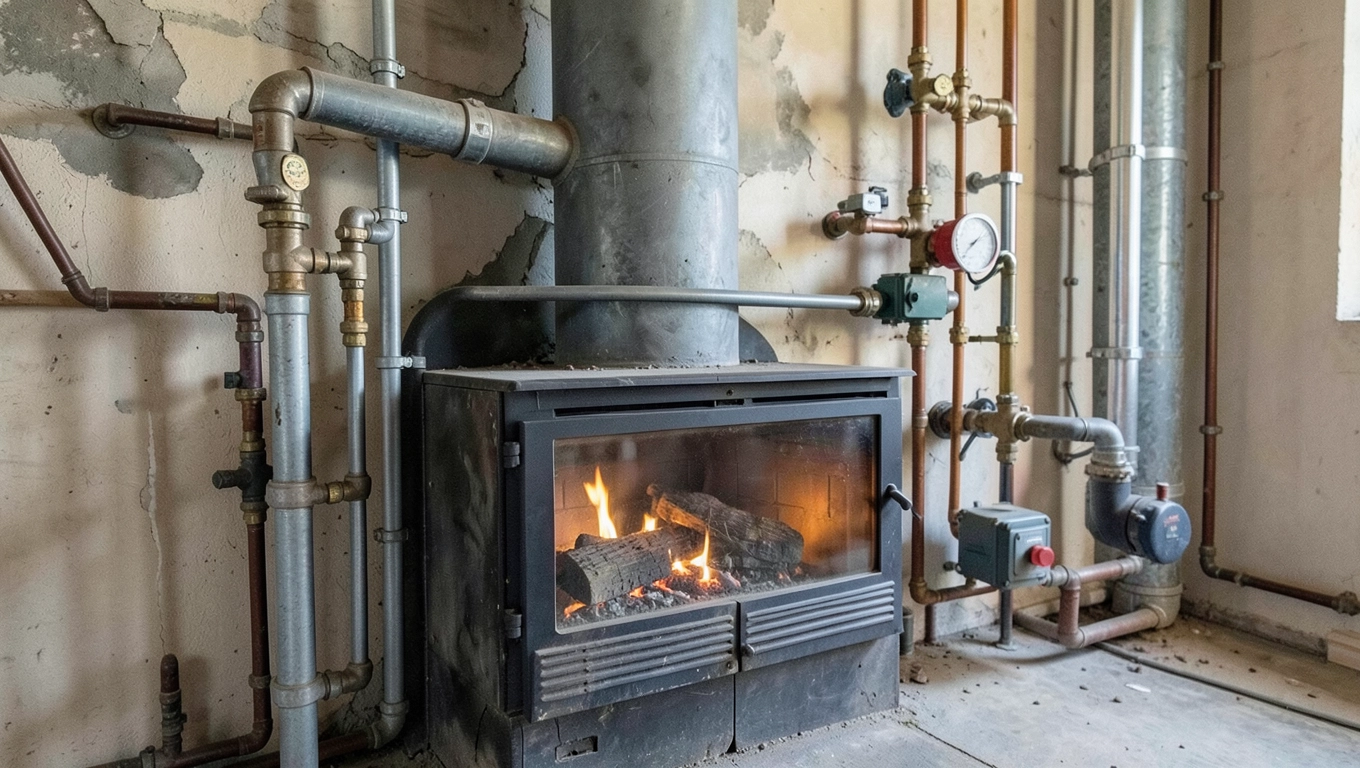

Podłączenie kominka z płaszczem wodnym do instalacji CO

Wyobraź sobie, że masz już działającą instalację centralnego ogrzewania, a teraz chcesz dodać kominek z płaszczem wodnym, by ogrzać cały dom drewnem i poczuć jego urok. Rozumiem tę pokusę – łączy wygodę z tradycją, ale wymaga precyzji, by uniknąć wpadek. W tym artykule krok po kroku omówimy przygotowanie instalacji CO, dobór odpowiedniej mocy wkładu oraz schemat hydraulicznego podłączenia, a także integrację z kotłem i zabezpieczenia przed przegrzaniem. Te elementy zapewnią bezpieczeństwo i efektywność, nawet w starszym domu.

• Przygotowanie instalacji CO pod kominek z płaszczem wodnym
• Dobór mocy kominka do podłączenia z instalacją CO
• Modyfikacje ścian pod rury w podłączeniu kominka do CO
• Stabilne podłoże pod ciężki kominek w instalacji CO
• Schemat hydraulicznego podłączenia kominka do CO
• Integracja kominka z kotłem w obiegu CO
• Zabezpieczenia podłączenia kominka przed zagotowaniem
• Podłączenie automatyki kominka do instalacji CO
• Pytania i odpowiedzi

Przygotowanie instalacji CO pod kominek z płaszczem wodnym

Istniejąca instalacja centralnego ogrzewania musi przejść dokładną inspekcję, zanim podłączysz kominek z płaszczem wodnym. Sprawdź ciśnienie w obiegu, stan pompy obiegowej i grzejników – te parametry decydują o kompatybilności. Wkład kominkowy działa jako dodatkowy źródło ciepła, przekazując energię ze spalania drewna do wody poprzez wbudowany wymiennik. Dlatego kluczowe jest zapewnienie, że system pomieści dodatkowe obciążenie termiczne bez spadku sprawności. Fachowiec oceni objętość wody w instalacji i ewentualne potrzeby wymiany elementów.

Podstawowym krokiem jest analiza bilansu cieplnego budynku. Oblicz zapotrzebowanie grzewcze, uwzględniając izolację ścian, okna i kubaturę pomieszczeń. Kominek z płaszczem wodnym nie zastępuje kotła, lecz go wspomaga, więc instalacja powinna mieć bufor ciepła lub zbiornik akumulacyjny dla stabilizacji temperatury. Bez tego woda może się przegrzewać, powodując awarie. Przygotuj dokumentację techniczną wkładu, by dopasować parametry do istniejącego układu.

Wymagane są modyfikacje w kotłowni, takie jak dodanie zaworów mieszających i termostatów. Te elementy regulują przepływ wody z kominka do reszty systemu, zapobiegając lokalnym przegrzaniom. Sprawdź średnicę rur – zazwyczaj stosuje się 1-calowe przyłącza, ale w większych instalacjach nawet 1,5 cala. Hydraulik zweryfikuje, czy pompa ma wystarczającą wydajność, by obsłużyć obie źródła ciepła jednocześnie.

Zobacz także: Kto odpowiada za instalację CO w bloku?

Lista niezbędnych narzędzi i materiałów

• Rury miedziane lub PEX o średnicy 25-32 mm do podłączenia wymiennika.
• Zawory kulowe i termostatyczne na zasilaniu i powrocie.
• Manometry i termometry do monitoringu ciśnienia i temperatury.
• Izolacja termiczna rur, by zminimalizować straty ciepła.
• Zbiornik wyrównawczy, jeśli instalacja jest otwarta.

Cały proces wymaga zgłoszenia do nadzoru budowlanego, zwłaszcza jeśli zmieniasz parametry instalacji. Lokalne przepisy narzucają normy na emisję spalin i bezpieczeństwo pożarowe. Zleć pomiary dymu i sadzy po montażu, by potwierdzić zgodność z ekostandardami.

Dobór mocy kominka do podłączenia z instalacją CO

Moc cieplna wkładu kominkowego z płaszczem wodnym musi precyzyjnie odpowiadać zapotrzebowaniu grzewczemu domu, inaczej system będzie nierównomiernie pracował. Standardowo oblicza się ją na podstawie powierzchni ogrzewanej – około 1 kW na 10 m² dla dobrze izolowanego budynku. Karta techniczna urządzenia podaje moc nominalną do wody, zazwyczaj 70-80% całkowitej energii spalania. Wybierz model o mocy 12-20 kW dla domu 150-200 m², ale zawsze z marginesem 20% na mroźne dni.

Bilans cieplny dzieli ciepło na część przekazywaną do obiegu CO i promieniowaną do pokoju. Sprawność nominalna powyżej 80% oznacza efektywny transfer do wody, co minimalizuje straty. Przeanalizuj wykres mocy w funkcji opału – dla drewna liściastego o wilgotności poniżej 20% uzyskasz stabilne parametry. Niedopasowanie mocy prowadzi do przegrzania lub niedogrzania grzejników.

Zobacz także: Czym wyczyścić instalacje CO? Skuteczne metody 2025

W istniejącej instalacji CO z kotłem gazowym kominek działa jako źródło szczytowe. Dopasuj moc tak, by nie przekraczała 50% całkowitego zapotrzebowania, unikając konfliktu z automatyką kotła. Użyj wzoru: Moc = (Powierzchnia x 100 W/m²) / sprawność systemu. Dla domu o stratach 15 kW idealny wkład ma 10-12 kW do wody.

Czynniki wpływające na dobór

• Poziom izolacji termicznej budynku.
• Rodzaj opału i jego kaloryczność.
• Proporcja ciepła do wody vs. promieniowanie (z karty technicznej).
• Obecność bufora akumulacyjnego.

Skonsultuj dobór z projektantem instalacji, by uwzględnić sezonowe wahania. Modele z regulacją mocy pierwotnej dostosowują się do łagodniejszych zim, oszczędzając drewno.

Modyfikacje ścian pod rury w podłączeniu kominka do CO

Podłączenie kominka do instalacji CO często wymaga bruzdowania ścian, by poprowadzić rury wodne, elektryczne i sygnałowe. Zacznij od wytyczenia tras – zazwyczaj od kominka do kotłowni, unikając nośnych elementów konstrukcji. Głębokość bruzd to 2-3 cm dla rur PEX, z zachowaniem odległości od przewodów elektrycznych co najmniej 20 cm. Te prace generują pył, więc zaplanuj osłonięcie pomieszczeń i wentylację.

Użyj frezarki diamentowej do precyzyjnych rowków w betonie lub cegle. Po ułożeniu rur zabezpiecz je taśmą izolacyjną i otynkuj, by chronić przed uszkodzeniami mechanicznymi. W starszych domach sprawdź stan muru – wilgoć może korodować instalację. Długość tras do 10 m minimalizuje opory hydrauliczne.

Przewody sygnałowe do automatyki wymagają osobnych bruzd, ekranowanych przed zakłóceniami elektromagnetycznymi. Podłącz je do sterownika kominka, integrując z termostatem pokojowym. Koszt modyfikacji to 50-100 zł/mb, w zależności od materiału ścian.

W łazienkach lub kuchniach, blisko istniejących rur, wykorzystaj istniejące kanały instalacyjne. To skraca prace i obniża koszty. Zawsze testuj szczelność po montażu, napełniając system wodą pod ciśnieniem.

Etapy bruzdowania

• Wytyczenie tras laserem.
• Frezowanie rowków.
• Ułożenie rur i izolacji.
• Zabezpieczenie i testy.

Stabilne podłoże pod ciężki kominek w instalacji CO

Kominek z płaszczem wodnym waży 200-500 kg na sucho, a z wodą w płaszczu nawet więcej, więc podłoże musi być wzmocnione. Oceń nośność stropu lub fundamentu – beton o grubości min. 15 cm zbrojony prętami 10 mm. W drewnianych domach zastosuj płyty rozdzielcze z keramzytobetonu o nośności 300 kg/m². Fachowiec wykona obliczenia statyczne, uwzględniając wibracje od spalania.

Podłoga pod kominkiem wymaga podkładu z kruszywa i wylewki samopoziomującej. Odległość od ścian paliwoodpornych to 10-20 cm, z folią izolacyjną. W istniejących wnętrzach kucie podłoża pozwala na wbudowanie kotwy chemicznej dla stabilizacji. Całość utwardź płytami stalowymi lub ceramicznymi o klasie A1 niepalnej.

Dla stropów drewnianych wzmocnij belki stalowymi profilami. Koszty wzmocnienia to 2000-5000 zł, zależnie od skali. Po montażu sprawdź poziomowanie, by uniknąć naprężeń na ramie wkładu.

Unikaj podłóg pływających bez kotew – mogą pękać pod ciężarem. Zleć geodetę do pomiarów osiadania gruntu w starszych budynkach.

Schemat hydraulicznego podłączenia kominka do CO

Schemat podłączenia zakłada zamknięty obieg z kominkiem jako źródłem równoległym do kotła. Zasilanie z płaszcza wodnego prowadzi do pompy obiegowej, potem do bufora lub bezpośrednio do grzejników. Powrót z instalacji wraca do dolnej części wymiennika, zapewniając konwekcję grawitacyjną w awarii prądu. Użyj zaworu zwrotnego, by woda nie płynęła wstecz do kominka.

Podstawowy układ obejmuje:

W domach z podłogówką podłącz kominek przez rozdzielacz, z priorytetem na niskotemperaturowy obieg. Izoluj rury od kominka pianką poliuretanową o grubości 20 mm.

Schemat z kotłem gazowym wymaga priorytetu – termostat przełącza pompę na aktywne źródło. Testuj obieg na sucho przed paleniem, sprawdzając brak nieszczelności.

Wielokrotne pętle grzewcze rozdzielaj trójnikami hydraulicznymi. Dokumentuj schemat w formie rysunku dla serwisanta.

Integracja kominka z kotłem w obiegu CO

Integracja kominka z kotłem gazowym w jednej instalacji CO pozwala na przełączanie źródeł ciepła automatycznie. Kominek zasila obieg w okresach niskich cen drewna, kocioł w dni bezobsługowe. Użyj sterownika z dwoma wejściami temperaturowymi, który aktywuje pompę kominkową powyżej 60°C w płaszczu. To zapobiega kondensacji w kotle i korozji.

W układzie buforowym kominek ładuje zbiornik, skąd kociolek pobiera ciepło. Pojemność bufora 800 l wystarcza na 8-10 godzin autonomii. Zawory termostatyczne na powrocie mieszają wodę, utrzymując 55-65°C dla niskotemperaturowych odbiorników.

Trudnością bywa synchronizacja – kocioł gazowy ma własny sterownik, więc zainstaluj mostek komunikacyjny Modbus. W praktyce z doświadczenia instalatorów, to skraca czas rozruchu o 30%. Monitoruj temperaturę za pomocą czujników NTC.

Schemat priorytetów

• Kominek aktywny: pompa CO na, kocioł wyłączony.
• Kocioł aktywny: pompa kominka off, zawór zwrotny blokuje.
• Awarie: grawitacja z kominka do grzejników.

Koszty integracji to 3000-6000 zł, w tym sterownik i bufor. Efekt: oszczędności na gazie do 40% w sezonie.

Dostosuj nastawy do lokalizacji – w chłodniejszych regionach priorytet kominka zimą.

Zabezpieczenia podłączenia kominka przed zagotowaniem

Przegrzanie wody w płaszczu wodnym grozi wybuchem, dlatego obowiązkowe są zabezpieczenia termiczne. Zawór bezpieczeństwa 3 bar otwiera się przy nadciśnieniu, odprowadzając nadmiar do kanalizacji. Termostat przegrzania na 95°C wyłącza dopływ powietrza i włącza pompę awaryjną. Grupę bezpieczeństwa montuj blisko wymiennika.

Bufor akumulacyjny pochłania nadwyżki ciepła, stabilizując system. Objętość min. 50 l na 1 kW mocy wkładu. W instalacjach otwartych zbiornik wyrównawczy na poddaszu zapobiega wrzeniu.

Czujnik przegrzania z sygnalizacją optyczną i akustyczną integruje się z automatyka. Rury z termoodpornego tworzywa wytrzymują 110°C. Regularnie sprawdzaj stan zaworów – raz na rok.

• Zawór bezpieczeństwa 3 bar.
• Termostat przegrzania 95°C.
• Pompa awaryjowa z akumulatorem.
• Bufor min. 500 l.
• Czujniki temperatury na wlocie/wylocie.

W domach z dziećmi dodaj blokadę dostępu do sterownika. Te środki spełniają normę PN-EN 12828.

Podłączenie automatyki kominka do instalacji CO

Automatyka steruje dmuchawą, pompami i zaworami, integrując kominek z CO poprzez przewody sygnałowe 2x0,75 mm². Sterownik główny montuj w kotłowni, z ekranem dotykowym pokazującym temperatury i stany. Podłącz czujniki PT1000 do płaszcza i bufora dla precyzyjnego sterowania PID.

Integracja z termostatem pokojowym pozwala na utrzymanie 21°C automatycznie. Algorytm antyzagotowaniowy redukuje moc pierwotną przy 85°C. Przewody prowadź w peslu, chroniąc przed wilgocią.

W systemie z kotłem gazowym użyj modułu komunikacyjnego, synchronizującego harmonogramy. To umożliwia zdalne sterowanie przez aplikację. Zasilanie awaryjne UPS na 4 godziny.

Konfiguracja obejmuje kalibrację pomp – prędkość obrotowa dostosowana do ΔT 10°C. Testuj sekwencje rozruchu i wyłączania.

Elementy automatyki

• Sterownik z PID.
• Dmuchawa lambda.
• Czujniki NTC/PT1000.
• Moduł WiFi opcjonalny.
• Zasilacz 24V DC.

Całość kosztuje 1500-3000 zł, ale podnosi efektywność o 15%. Fachowa instalacja gwarantuje bezawaryjność.

Pytania i odpowiedzi

• Czy można podłączyć kominek z płaszczem wodnym do istniejącej instalacji CO w już zamieszkanym domu?

  Tak, montaż jest możliwy nawet bez wcześniejszego projektu instalacji, bez konieczności powrotu do etapu budowy. Wymaga to jednak prac instalacyjnych realizowanych przez specjalistów.

• Jakie modyfikacje budynku są niezbędne przed montażem kominka z płaszczem wodnym?

  Niezbędne jest przekuwanie i bruzdowanie ścian pod rury wodne, przewody elektryczne oraz sygnałowe do automatyki. Pod ciężki kominek (setki kg) trzeba wzmocnić podłoże konstrukcyjnie. Obowiązkowy jest kanał lub rura doprowadzająca powietrze do spalania bezpośrednio z zewnątrz.

• Jak dobrać odpowiedni wkład kominkowy z płaszczem wodnym do instalacji CO?

  Wybór opiera się na karcie technicznej: kluczowa jest moc cieplna dostosowana do zapotrzebowania grzewczego budynku oraz sprawność nominalna. Analizuj bilans cieplny – proporcje ciepła przekazywanego do wody (do CO) i wypromieniowywanego do pomieszczenia.

• Czy montaż kominka z płaszczem wodnym wymaga specjalistycznej automatyki i kto powinien go wykonać?

  Tak, automatyka sterująca wymaga dedykowanych przewodów sygnałowych integrujących kominek z systemem CO. Cały proces musi realizować specjaliści, z uwzględnieniem norm bezpieczeństwa i lokalnych przepisów.
