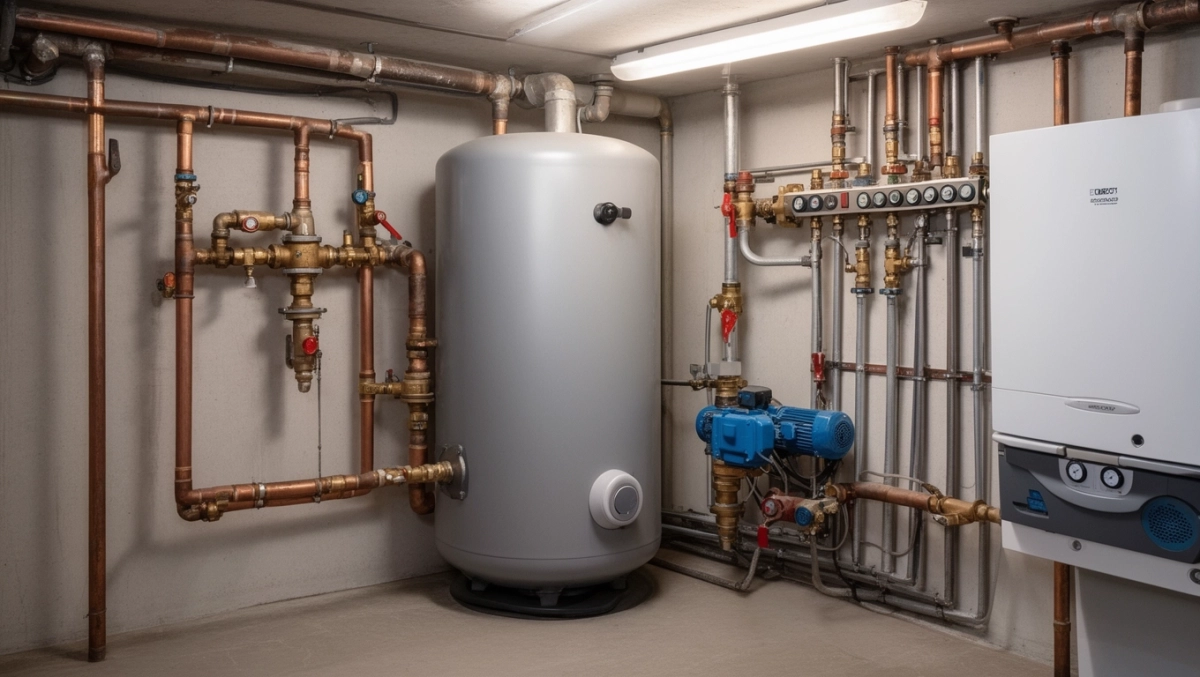

Podłączenie bufora do instalacji CO schemat i krok po kroku

Warianty podłączenia c.w.u. względem bufora ciepła

Podłączenie bufora do instalacji co otwiera od razu kluczowe pytanie o miejsce zasobnika ciepłej wody użytkowej. W praktyce stosuje się dwa rozwiązania: c.w.u. za buforem albo c.w.u. przed buforem. Każdy z tych wariantów zmienia dynamikę pracy kotła, komfort użytkownika i ostateczny koszt inwestycji, dlatego wybór nie powinien być dziełem przypadku.

• Warianty podłączenia c.w.u. względem bufora ciepła
• Schemat hydrauliczny kotła z buforem - pompa ładująca, zawory i czujniki
• Kiedy warto montować bufor ciepła w instalacji CO
• Konfiguracja sterownika bufora ciepła i dobór pompy ładującej
• Najczęstsze błędy montażowe i jak ich uniknąć
• Checklista montażowa - 10 punktów przed pierwszym rozruchem
• Zwrot inwestycji w bufor ciepła - kalkulacja

Wariant z zasobnikiem c.w.u. umieszczonym za buforem sprawdza się przy kotłach na pellet oraz ekogroszek, które osiągają wysoką sprawność w trybie modulowanym. Kocioł ładuje najpierw bufor, a dopiero potem woda przepływa przez wężownicę zasobnika, oddając ciepło do instalacji wody użytkowej. Takie rozwiązanie stabilizuje temperaturę w obiegu, wydłuża czas pracy kotła na jednym załadunku paliwa i ogranicza liczbę rozruchów, co bezpośrednio przekłada się na mniejsze zużycie pelletu lub ekogroszku w skali roku.

Wariant z zasobnikiem c.w.u. przed buforem wybierają zwykle właściciele pomp ciepła i instalacji mieszanych, gdzie priorytetem jest szybki dostęp do ciepłej wody. Zasobnik c.w.u. zaspokaja bieżące potrzeby domowników niemal natychmiast, a bufor pełni wówczas funkcję bufora hydraulicznego dla dalszej instalacji grzewczej. Taki układ lepiej współpracuje z niskotemperaturowymi źródłami ciepła, które potrzebują dużej bezwładności cieplnej, aby uniknąć cyklicznego włączania i wyłączania sprężarki.

Przy kotle na pellet o mocy do 25 kW wariant za buforem zwykle daje lepszą ekonomię spalania, ponieważ kocioł pracuje w jednym, ustabilizowanym zakresie temperatur.

Schemat hydrauliczny kotła z buforem - pompa ładująca, zawory i czujniki

Poprawny schemat hydrauliczny kotła z buforem zaczyna się od pompy ładującej, która wymusza obieg wody między kotłem a zbiornikiem. To ona decyduje o tempie gromadzenia energii w buforze i o stabilności temperatury zasilania instalacji grzewczej. Bez właściwie dobranej pompy nawet najlepszy bufor nie spełni swojej roli.

Pompa ładująca powinna pracować na zasilaniu, a nie na powrocie, ponieważ woda gorąca wypycha zimniejszą ku górze zbiornika, co tworzy naturalną stratyfikację temperatur. Górna warstwa bufora osiąga wtedy 70-85°C, a dolna utrzymuje się w granicach 35-45°C, co daje instalacji grzewczej dużą rezerwę ciepła bez konieczności ciągłego palenia w kotle.

Na schemacie muszą znaleźć się co najmniej trzy elementy zabezpieczające: zawór zwrotny za pompą, zawór mieszający trójdrogowy przed wyjściem do instalacji oraz naczynie wzbiorcze o pojemności dobranej do kubatury bufora. Norma PN-EN 12828 wskazuje, że naczynie powinno absorbować co najmniej 1,3-krotność przyrostu objętości wody przy wzroście temperatury z 10°C do 110°C.

Czujniki temperatury to osobny rozdział w dobrze zaprojektowanej instalacji. W buforze montuje się ich przynajmniej cztery: górny (T_górny), środkowy (T_środkowy), dolny (T_dolny) oraz czujnik powrotu kotła. Sterownik porównuje te wartości i decyduje, kiedy kocioł ma się wyłączyć, kiedy pompa ładująca ma przenieść ciepło w górę zbiornika, a kiedy instalacja grzewcza może pobierać energię z bufora bez udziału kotła.

Kiedy warto montować bufor ciepła w instalacji CO

Bufor ciepła nie jest obowiązkowy w każdej instalacji, ale istnieją konfiguracje, w których jego brak oznacza realne straty finansowe lub techniczne. Pierwszy i najbardziej oczywisty przypadek to pompa ciepła pracująca w układzie z grzejnikami wysokotemperaturowymi. Sprężarka potrzebuje wtedy stabilnego odbiornika ciepła, a bufor o pojemności 30-50 l na każdy kilowat mocy grzewczej skutecznie eliminuje cykliczne włączanie i wyłączanie sprężarki.

Drugi scenariusz to kocioł na pellet lub ekogroszek o mocy 15-30 kW, obsługujący dom o powierzchni 120-250 m². W takich budynkach zapotrzebowanie na ciepło zmienia się dynamicznie, a kocioł z buforyzmem magazynuje nadwyżkę energii w czasie pracy z pełną mocą i oddaje ją w godzinach nocnych, gdy temperatura spada.

Trzecia sytuacja to instalacja mieszana, łącząca kocioł na paliwo stałe z kominkiem z płaszczem wodnym albo z kolektorami słonecznymi. Bufor pełni wtedy funkcję integratora, wyrównując różnice temperatur między źródłami o zmiennej mocy. Bez niego kominek szybko przegrzewa niewielką instalację, a panele słoneczne nie mogą oddać nadwyżki ciepła, bo kocioł jest jeszcze gorący.

Warto też rozważyć bufor w budynkach z ogrzewaniem podłogowym zasilanym przez kocioł na paliwo stałe. Podłogówka wymaga temperatury zasilania 35-45°C, a kocioł pracuje optymalnie w zakresie 65-80°C. Bufor odbiera gorącą wodę z kotła i przez zawór mieszający podaje ją do podłogówki w odpowiedniej temperaturze, chroniąc jednocześnie wymiennik podłogowy przed przegrzaniem.

Nie montuj bufora w instalacji z kotłem gazowym kondensacyjnym pracującym w trybie ciągłym, chyba że współpracuje on z instalacją wielopaliwową. Kondensat potrzebuje niskich temperatur powrotu, a bufor o pojemności powyżej 300 l wymusza niepotrzebne wychładzanie obiegu.

Konfiguracja sterownika bufora ciepła i dobór pompy ładującej

Sterownik bufora ciepła zarządza trzema procesami: ładowaniem zbiornika, rozładowaniem do instalacji oraz priorytetem c.w.u. względem ogrzewania. Każdy z tych procesów wymaga osobnego zestawu parametrów, a błędy w konfiguracji potrafią zrujnować ekonomię całej inwestycji. Na przykład zbyt wysoka temperatura wyłączenia kotła wymusza ciągłą modulację mocy, a zbyt niska prowadzi do niedogrzania domu w mroźne dni.

W sterownikach spotykanych w kotłach na pellet i ekogroszek (np. seria PLATINUM) ustawia się zwykle cztery kluczowe wartości: T_zadana bufora (55-85°C), ΔT załączenia pompy (4-8°C), histereza wyłączenia kotła (3-5°C) oraz priorytet c.w.u. (włączony/wyłączony). Priorytet c.w.u. włączony sprawdza się w domach z dużym zużyciem wody (4+ osób), natomiast w budynkach z niskim poborem wody lepiej go wyłączyć, by bufor ładował się nieprzerwanie.

Dobór pompy ładującej wynika bezpośrednio z mocy kotła i oporów hydraulicznych instalacji. Przy kotle 20 kW pompa powinna tłoczyć minimum 1,5 m³/h przy słupie 3-4 m, co przekłada się na modele o mocy 50-80 W z regulatorem obrotów. Przy kotle 35 kW parametry rosną do 2,5-3,0 m³/h, a pompa powinna pobierać 100-130 W. Pompa bez regulacji obrotów w dużym buforze pracuje zbyt intensywnie i szybko się zużywa.

Montaż pompy ładującej na zasilaniu, a nie na powrocie, skraca czas ładowania bufora o 15-20%. Woda gorąca trafia wtedy od razu do górnej strefy zbiornika i nie miesza się ze schłodzoną masą wodną.

Najczęstsze błędy montażowe i jak ich uniknąć

Najczęstszy błąd inwestorów i instalatorów to odwrócenie kierunku zasilania z powrotem. Kocioł podaje wodę gorącą, a w rzeczywistości woda gorąca trafia do dolnej króćcówki, co całkowicie burzy stratyfikację i zamienia bufor w duży zbiornik bez warstw. W takiej instalacji kocioł musi pracować non-stop, bo bufor nie oddaje ciepła tak, jak powinien.

Drugi błąd to brak zaworu zwrotnego między buforem a instalacją grzewczą. Bez tego zaworu woda z instalacji grzewczej cofa się do bufora w czasie postoju pompy, schładzając górną warstwę i obniżając komfort grzewczy. W domach z grzejnikami na dwóch kondygnacjach efekt jest natychmiastowy: górne piętro grzeje słabiej, a dolne za mocno.

Trzeci problem to brak izolacji bufora albo izolacja zbyt cienka. Bufor o pojemności 1 000 l nieizolowany traci około 200 W w sposób ciągły, co w skali roku daje 1 750 kWh. Przy izolacji z pianki PUR o grubości 100 mm straty spadają do 50-70 W, a koszt izolacji zwraca się w ciągu dwóch-trzech sezonów grzewczych.

Uwaga: nigdy nie instaluj bufora bez automatycznego odpowietrznika w najwyższym punkcie instalacji. Woda w buforze rozgrzewa się do 80°C, co intensywnie uwalnia rozpuszczone gazy. Brak odpowietrznika prowadzi do kawitacji pompy i korozji elementów grzewczych w ciągu kilku miesięcy.

Checklista montażowa - 10 punktów przed pierwszym rozruchem

• Dobrana pojemność bufora zgodna z mocą kotła i powierzchnią domu (30-50 l/kW mocy).
• Lokalizacja zapewniająca swobodny dostęp do króćcówek i czujników (minimum 50 cm wolnej przestrzeni).
• Izolacja termiczna z pianki PUR lub wełny mineralnej o grubości minimum 80 mm.
• Pompa ładująca zamontowana na zasilaniu, z zaworem zwrotnym za korpusem pompy.
• Czujniki temperatury zamontowane w tulejach zanurzeniowych, nie na rurze.
• Zawory odcinające na każdym przyłączu bufora (minimum 4 sztuki).
• Automatyczny odpowietrznik w najwyższym punkcie instalacji.
• Naczynie wzbiorcze o pojemności dobranej do kubatury wody w buforze i instalacji.
• Próbne ciśnieniowe sprawdzenie instalacji przy 1,5× ciśnienia roboczego przez 30 minut.
• Konfiguracja sterownika według schematu producenta, z testem pracy pompy ładującej i zaworu mieszającego.

Zwrot inwestycji w bufor ciepła - kalkulacja

Dom o powierzchni 150 m² z kotłem na pellet o mocy 18 kW zużywa rocznie około 4,5 tony pelletu przy pracy bez bufora. Po zamontowaniu bufora o pojemności 750 l zużycie spada o 12-18%, czyli do poziomu 3,7-4,0 tony. Przy cenie pelletu 1 400-1 600 zł/t roczna oszczędność wynosi 700-1 200 zł.

Bufor o pojemności 750 l z izolacją, pompą ładującą i armaturą kosztuje 4 500-7 000 zł wraz z montażem. Zwrot inwestycji mieści się w przedziale 5-9 lat, a żywotność zbiornika przekracza 20 lat. Po 10 sezonach grzewczych właściciel odzyskuje całość nakładu i zaczyna realnie oszczędzać, a jednocześnie zyskuje bardziej stabilną temperaturę w domu i mniejsze zaangażowanie w obsługę kotła.

W przypadku pompy ciepła bufor jeszcze bardziej się opłaca, ponieważ ogranicza liczbę cykli sprężarki z około 12 000 do 6 000-8 000 rocznie. Sprężarka pompy ciepła to najdroższy element zestawu, a każdy dodatkowy cykl kosztuje kilka groszy, ale w skali dziesięciu lat suma sięga kilku tysięcy złotych. Bufor chroni sprężarkę i obniża rachunek za prąd.

Jeśli planujesz montaż bufora w swojej instalacji, poproś instalatora o projekt hydrauliczny z naniesionymi średnicami rur, lokalizacją pompy ładującej i rozmieszczeniem czujników. Taki projekt pozwala uniknąć kosztownych przeróbek w trakcie montażu i przyspiesza rozruch instalacji o kilka godzin.

Źródła danych i norm: PN-EN 12828 (naczynia wzbiorcze), PN-EN 303-5 (kotły na paliwa stałe), dyrektywa ErP 2009/125/WE (wymagania ekoprojektu), rozporządzenie w sprawie warunków technicznych budynków (Dz.U. 2019 poz. 1065). Dodatkowe informacje na temat certyfikacji kotłów i buforów: ecodesign.label.
