Poprawne podłączenie pieca CO do instalacji grzewczej – krok po kroku 2025

Zimowe wieczory, gdy za oknem mróz szczypie w policzki, a w domu panuje przyjemne ciepło, to obrazek, do którego dążymy. Ale zanim zaczniemy cieszyć się tym komfortem, czeka nas kluczowe zadanie –

Podłączenie pieca CO do instalacji to proces wymagający wiedzy, precyzji i przestrzegania norm, który jeśli zostanie wykonany krok po kroku przez wykwalifikowanego specjalistę, zapewni bezpieczną i efektywną pracę systemu grzewczego w Twoim domu.

• Wybór odpowiedniego miejsca i przygotowanie kotłowni
• Niezbędne uprawnienia i fachowiec do montażu pieca CO
• Podłączenie pieca CO do komina i instalacji hydraulicznej
• Instalacja elektryczna pieca CO – sterownik i osprzęt
• Pierwsze uruchomienie, regulacja i szkolenie użytkownika

Analizując ścieżki typowych instalacji, napotykamy na różne etapy, z których każdy wnosi swój wkład w finalny sukces lub, niestety, potencjalne wyzwania. Obserwacja licznych realizacji pozwala na wyłonienie pewnych powtarzających się wzorców dotyczących czasu pracy i uwagi, jaką poświęca się poszczególnym fazom.

Powyższa analiza sugeruje, że choć przygotowanie i szkolenie zajmują stosunkowo najmniej czasu, to kluczowe etapy fizycznego podłączenia hydraulicznego i kominowego oraz późniejsza regulacja są najbardziej pracochłonne i potencjalnie najbardziej podatne na wystąpienie drobnych, aczkolwiek irytujących, problemów, które wymagają natychmiastowego rozwiązania przez doświadczonego instalatora.

Wykres ten ilustruje szacunkowy rozkład czasu pracy, wskazując wyraźnie na znaczenie poświęcenia wystarczającej ilości dni na fizyczne "ułożenie" systemu rur i przewodu kominowego. Ignorowanie któregokolwiek z tych etapów na rzecz szybkiego finiszu może prowadzić do poważnych komplikacji, a w efekcie do znacznie dłuższych i kosztowniejszych przestojów w przyszłości.

Zobacz także: Kto odpowiada za instalację CO w bloku?

Wybór odpowiedniego miejsca i przygotowanie kotłowni

Lokalizacja kotłowni to nie przypadkowy wybór, a strategiczna decyzja, która rzutuje na komfort, bezpieczeństwo i koszty eksploatacji przez lata. To tutaj bije serce domowego systemu ogrzewania, dlatego pomieszczenie musi być nie tylko funkcjonalne, ale i spełniać rygorystyczne normy budowlane i wentylacyjne. Myśl o tym jak o szpitalnej sali operacyjnej dla Twojego pieca – czysto, przestronnie i z odpowiednią infrastrukturą.

Standardowe przepisy budowlane dają pewną elastyczność, pozwalając na umieszczenie kotłowni zarówno na poziomie zero (parter), jak i w piwnicy. Każda z tych opcji ma swoje plusy i minusy. Parter bywa wygodniejszy pod kątem dostarczania paliwa (szczególnie przy piecach na biomasę) czy wentylacji, ale zajmuje cenne metry kwadratowe "mieszkalne". Piwnica pozwala ukryć piec, opał i całą armaturę z dala od oczu domowników, co jest nieocenione w przypadku paliw stałych, ale niesie ze sobą wyzwanie numer jeden: wilgoć.

Piece nowej generacji, w tym popularne urządzenia 5. klasy, często są naszpikowane elektroniką i zaawansowanymi sterownikami. Ta technologia jest wrażliwa na warunki otoczenia. Pomieszczenia, w których stoją takie piece, muszą być bezwzględnie wolne od wilgoci. Kontakt nowoczesnego pieca z wilgotnym powietrzem piwnicznym to jak sypanie soli do świeżej rany dla urządzenia – prędzej czy później pojawi się korozja na elementach stalowych, uszkodzeniu mogą ulec delikatne czujniki, a w najgorszym wypadku dojść może do zwarcia instalacji elektrycznej pieca, co może mieć dramatyczne skutki, nie tylko finansowe. A wystarczy często, by wentylacja była nieefektywna, a mury przemakały.

Zobacz także: Podłączenie kominka z płaszczem wodnym do instalacji CO

Zanim jeszcze fizycznie pojawi się piec, musisz zadbać o odpowiednie przygotowanie pomieszczenia. To jak malowanie obrazu – najpierw grunt i szkic. Ściany i podłoga powinny być równe i ognioodporne – na przykład otynkowane, bez palnych materiałów w bezpośredniej bliskości urządzenia. Podłoga często wymaga wyłożenia materiałem niepalnym, jak płytki ceramiczne. Minimalna wysokość pomieszczenia to zazwyczaj 2.2 metra, choć w istniejących budynkach dopuszcza się 1.9 metra pod warunkiem zapewnienia odpowiedniej kubatury i wentylacji – ale szczerze mówiąc, im wyżej, tym lepiej dla swobodnej cyrkulacji powietrza i rozprzestrzeniania się ewentualnych spalin.

Absolutnie kluczowe jest zachowanie zalecanych przez producenta odległości pieca od ścian i innych stałych przeszkód. To nie jest "na oko". To podyktowane jest bezpieczeństwem pożarowym, koniecznością dostępu serwisowego i wentylacją urządzenia. Standardowe odległości minimalne to często 0.5-1 metra od przodu pieca (gdzie otwierasz drzwiczki do paleniska lub zasobnika) i 0.3 metra od boków i tyłu. Ale dla pieców na paliwa stałe, jak pellet czy drewno, te wymagania rosną.

W przypadku pieca na pellet, potrzeba znacznie więcej miejsca. Po 60 cm wolnej przestrzeni między kotłem a ścianami kotłowni to minimum z tyłu i po bokach, choć dla wygody obsługi warto zostawić 80-100 cm. Ale od strony zasobnika paliwa i paleniska, gdzie często trzeba ładować opał, sprzątać, czy przeprowadzać przeglądy, konieczne jest co najmniej 100 cm wolnej przestrzeni. Pomyśl o zasobniku – często jest to duży pojemnik. Trzeba mieć miejsce, żeby podejść z workiem pelletu, wysypać go, a potem odkurzyć pył. Te dodatkowe centymetry wolnej przestrzeni są nieocenione podczas codziennej eksploatacji i rocznego serwisu, kiedy technik musi dostać się do trudno dostępnych zakamarków pieca.

Przykład z życia wzięty: inwestor postanowił oszczędzić na powierzchni i zmieścił piec na pellet w pomieszczeniu o wymiarach 2x3 metry. Na papierze 'stał' w tym miejscu. Ale okazało się, że po dostawieniu zasobnika (który był integralną częścią zestawu i miał niestandardowy kształt) oraz bufora ciepła, ledwo dało się otworzyć drzwiczki kotła do czyszczenia wymiennika. O swobodnym wsypywaniu pelletu z worka nie było mowy bez obsypywania wszystkiego dookoła. Do tego brakowało miejsca na składowanie większej ilości paliwa w samym pomieszczeniu. Morał? Kilka metrów kwadratowych więcej kotłowni to nie koszt, a inwestycja w wygodę i funkcjonalność na lata.

Nie zapominajmy o wentylacji. Kotłownia musi mieć sprawny system wentylacji nawiewno-wywiewnej. Otwór nawiewny, najczęściej blisko podłogi, dostarcza powietrze niezbędne do procesu spalania i chłodzenia pieca, a otwór wywiewny, umieszczony pod sufitem, odprowadza zanieczyszczone powietrze i potencjalne, nie daj Boże, tlenek węgla. Powierzchnia tych otworów jest precyzyjnie określona przepisami i zależy od mocy kotła i kubatury pomieszczenia. Przykładowo, dla kotła o mocy do 25 kW na paliwo stałe, powierzchnia otworu nawiewnego powinna wynosić co najmniej 200 cm², a wywiewnego 14x14 cm lub rura o średnicy 15 cm. To detale, które ratują życie – dosłownie. Zbyt mała wentylacja to ryzyko podciśnienia, złego spalania i śmiertelnego zagrożenia CO.

Podsumowując, przygotowanie kotłowni to proces, który wymaga szczegółowego planowania i uwzględnienia wielu czynników: odpowiedniej lokalizacji (parter vs. piwnica), eliminacji wilgoci (szczególnie w piwnicach), zachowania przepisowych i praktycznych odległości od ścian (60-100+ cm), zapewnienia miejsca na składowanie paliwa i swobodny dostęp serwisowy, a także, a może przede wszystkim, zainstalowania odpowiedniej wentylacji. Nie daj się złapać w pułapkę "na styk" – przemyślana przestrzeń to gwarancja bezproblemowej eksploatacji przez dekady.

Niezbędne uprawnienia i fachowiec do montażu pieca CO

Instalacja nowoczesnego pieca centralnego ogrzewania to nie jest już zajęcie dla przysłowiowego "złotej rączki z łapanki". Dzisiejsze piece to zaawansowane technologicznie urządzenia, często wyposażone w skomplikowaną elektronikę, sterowniki, wentylatory, pompy obiegowe i cały szereg czujników.

To system, który integruje hydraulikę, gaz (lub inny rodzaj paliwa/spalania), komin i właśnie elektrykę. Dlatego osoba montująca kocioł musi legitymować się nie tylko wiedzą z zakresu hydrauliki i spalin, ale również posiadać niezbędne uprawnienia elektryczne. Ignorowanie tego wymogu to proszenie się o kłopoty, często z bardzo nieprzyjemnym finałem.

Zgodnie z polskim prawem, prace związane z podłączeniem urządzeń elektrycznych, do których z całą pewnością zalicza się nowoczesny piec CO (wymaga podłączenia do sieci 230V, ma wbudowane lub zewnętrzne pompy, wentylatory, sterownik, często też siłowniki zaworów), mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje. Mówimy tu o uprawnieniach E (eksploatacja) w zakresie G1 (elektryka). Bez nich ani rusz, jeśli chcemy, żeby instalacja była zgodna z przepisami i, co ważniejsze, bezpieczna.

Dlaczego to tak ważne? Nowoczesny sterownik pieca CO to de facto minikomputer zarządzający skomplikowanymi algorytmami spalania i rozprowadzania ciepła. Wymaga stabilnego zasilania, prawidłowego uziemienia i właściwego podłączenia do wszystkich czujników i elementów wykonawczych (pompy, wentylator, zapalarka w przypadku pelletu/gazu). Błędy w okablowaniu mogą prowadzić do uszkodzenia elektroniki (bardzo drogie!), nieprawidłowej pracy urządzenia, a nawet, w skrajnych przypadkach, do ryzyka porażenia prądem lub pożaru.

Fachowiec z uprawnieniami to gwarancja, że

zamontować piec CO zostanie zgodnie ze sztuką i wymogami producenta, co jest absolutnie kluczowe dla utrzymania gwarancji na urządzenie. Producenci kotłów rzadko kiedy honorują roszczenia gwarancyjne, jeśli instalacja i pierwsze uruchomienie zostały wykonane przez osoby bez odpowiednich certyfikatów. Pomyśl o tym jak o specjalistycznej operacji chirurgicznej – zleciłbyś ją komuś bez dyplomu i licencji? Pewnie nie. Z piecem CO jest podobnie – to serce systemu grzewczego, od którego zależy komfort i bezpieczeństwo Twojej rodziny.

Ale posiadanie papierów to nie wszystko. Równie istotne, a może nawet bardziej w perspektywie długoterminowej, jest odpowiednie przeszkolenie użytkownika z prawidłowego korzystania z urządzenia. Zaawansowanie nowoczesnych pieców oznacza, że wymagają one świadomej obsługi. Fachowiec, który montuje piec, powinien poświęcić wystarczająco dużo czasu, aby w przystępny sposób wyjaśnić właścicielowi: jak uruchomić piec, jak go bezpiecznie wyłączyć, co oznaczają poszczególne komunikaty na wyświetlaczu sterownika (błędy, ostrzeżenia), jak dokonać podstawowych regulacji temperatury, jak prawidłowo uzupełniać paliwo (jeśli jest na paliwo stałe), i jak wykonywać rutynowe czynności konserwacyjne, np. czyszczenie.

Dobry fachowiec nie rzuci instrukcji na stół z komentarzem "jak będzie problem, dzwonić" i nie zniknie w mgnieniu oka. Usiądzie z Tobą, pokaże na przykładzie, przeprowadzi przez menu sterownika, odpowie na Twoje pytania, nawet te, które wydają Ci się "głupie". Pamiętaj, że dla niego to rutyna, a dla Ciebie nowe urządzenie, od którego zależy ciepło w domu. Zapytaj go, co zrobić w sytuacji awaryjnej – np. brak prądu, zbyt wysoka temperatura, dym w kotłowni. Poproś o numer do serwisu. Pamiętaj o tym powiedzeniu: "kto pyta, nie błądzi". W przypadku pieca CO, to "nie błądzi i nie marznie/nie zagraża sobie".

Studium przypadku: Rodzina zakupiła nowy piec na ekogroszek. Zachęceni opowieściami znajomych o łatwym montażu, zlecili podłączenie kuzynowi "który zna się na elektryce i rurach". Kocioł ruszył, grzał. Po kilku tygodniach zaczął dymić przy drzwiczkach. Okazało się, że komin był podłączony z pominięciem klapy rewizyjnej i nie miał szczelności na połączeniu. Kiedy zimą zabrakło prądu na kilka godzin, brak przeszkolenia spowodował, że nie wiedzieli jak prawidłowo wygasić piec (co mogło doprowadzić do przegrzania lub uszkodzenia). Najgorsze przyszło wiosną – sterownik spalił się przez błędne okablowanie i brak uziemienia, co skutkowało utratą gwarancji i koniecznością pokrycia kosztów nowej płyty głównej z własnej kieszeni (cena liczona w tysiącach złotych). Koszt fachowego montażu na początku byłby ułamkiem tych późniejszych wydatków i stresu.

Znalezienie dobrego fachowca wymaga czasu i researchu. Szukaj firm z doświadczeniem w montażu konkretnych typów kotłów (np. na pellet, gazowych, pomp ciepła). Sprawdź, czy mają aktualne uprawnienia elektryczne (G1 E), energetyczne (G2 - często wymagane do pieców cieplnych) czy gazowe (G3 - do pieców gazowych). Poproś o referencje. Dobry instalator wyceni usługę rzetelnie, sporządzi protokół z pierwszego uruchomienia (podstawa gwarancji!), a co najważniejsze – poświęci Ci czas na edukację. Koszt usługi profesjonalisty (często od kilkuset do kilku tysięcy złotych w zależności od skomplikowania) to inwestycja w bezpieczeństwo, spokój ducha i prawidłową, efektywną pracę systemu przez lata, w porównaniu do potencjalnych ryzyk i kosztów związanych z nieautoryzowanym montażem.

Podsumowując, do

podłączenia pieca CO wymagany jest fachowiec z konkretnymi uprawnieniami, zwłaszcza elektrycznymi. To zabezpieczenie przed błędami montażowymi, utratą gwarancji i co najważniejsze – gwarancja bezpieczeństwa. Jego rolą jest nie tylko fizyczny montaż, ale również dogłębne przeszkolenie użytkownika. Traktuj to szkolenie poważnie – to wiedza, która pozwoli Ci efektywnie i bezpiecznie zarządzać sercem Twojego systemu grzewczego przez wiele lat.

Podłączenie pieca CO do komina i instalacji hydraulicznej

Gdy kotłownia jest już gotowa i stoi w niej (lub ląduje) nowe urządzenie, przystępujemy do kluczowych, fizycznych połączeń: do komina i do rur grzewczych. To jak podłączenie silnika do układu wydechowego i chłodniczego w samochodzie. Bez tych połączeń, sprawnych i szczelnych, nic nie zadziała poprawnie, a co gorsza, może stanowić poważne zagrożenie.

Podłączenie pieca CO do komina i instalacji hydraulicznej to zadanie wymagające precyzji i znajomości zasad fizyki i bezpieczeństwa.

Proces montażu pieca węglowego czy na biomasę (jak pellet) tradycyjnie zaczyna się od podłączenia kotła do przewodu dymowego. Jest to priorytet, ponieważ opóźnienie tego etapu, nawet o kilka godzin, podczas pracy pieca w celu testowania instalacji hydraulicznej jest śmiertelnie niebezpieczne z uwagi na ryzyko zaczadzenia (tlenek węgla!). Połączenie to realizuje się za pomocą rury spalinowej (czopucha) o odpowiedniej średnicy i odporności na temperaturę i korozję, która łączy wylot spalin z kotła z króćcem komina. Rura musi być szczelna, a jej montaż wykonany pod niewielkim kątem (np. 5-10 stopni) wznoszącym w kierunku komina, co ułatwia odprowadzanie kondensatu z powrotem do pieca. Średnica czopucha jest ściśle określona przez producenta kotła i nie wolno jej zmniejszać. Przykładowo, dla pieca na pellet o mocy 20-25 kW, średnica może wynosić 150-160 mm. Uszczelnienie połączeń np. kitem wysokotemperaturowym i solidne zamocowanie (np. za pomocą obejm) są absolutnie kluczowe.

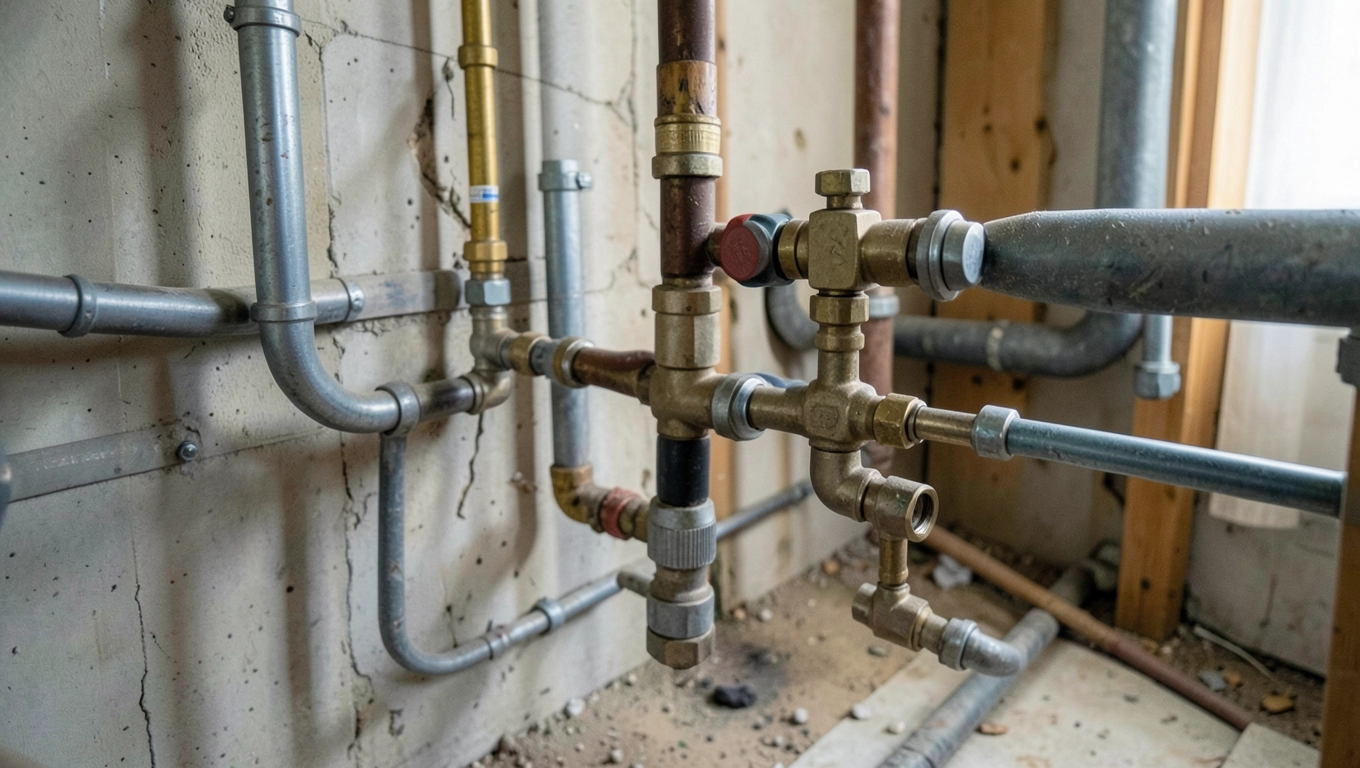

Następnie przychodzi czas na podłączenie do instalacji hydraulicznej, czyli systemu rur, przez który cyrkuluje woda (lub inny czynnik grzewczy) transportująca ciepło z pieca do grzejników, podłogówki czy wymiennika CWU. Standardowy układ to zasilanie (rura wychodząca z kotła, niosąca gorącą wodę) i powrót (rura wracająca do kotła z chłodniejszą wodą po oddaniu ciepła). Średnice rur zależą od mocy kotła, długości i rozgałęzienia instalacji, ale dla domu jednorodzinnego z kotłem 25 kW główne rury zasilania i powrotu mogą mieć średnicę 1 cala lub 1.25 cala. Materiał? Najczęściej stal czarna (łączona gwintami lub spawana), miedź (lutowana lub zaciskana) lub wielowarstwowe rury PEX/PERT (łączone zaciskowo lub na złączki skręcane). Wybór zależy od preferencji instalatora, kosztu i specyfiki systemu (np. temperatura pracy).

W najwyższym punkcie instalacji, jeśli jest to system otwarty (coraz rzadziej stosowany w nowoczesnych instalacjach z kotłami na paliwa stałe z uwagi na wymagania temperaturowe i ryzyko korozji), podłącza się otwarte naczynie wzbiorcze. To po prostu zbiornik, który chroni instalację przed nadmiernym wzrostem ciśnienia spowodowanym rozszerzalnością termiczną wody poprzez swobodny przelew. Jest to proste, ale skuteczne zabezpieczenie. W nowoczesnych systemach zamkniętych, gdzie kotły klasy 5 najczęściej pracują pod ciśnieniem (np. 1.5-2.5 bar), stosuje się zamknięte naczynia wzbiorcze przeponowe i zawory bezpieczeństwa.

Nowoczesne kotły 5 klasy, pracujące w układzie zamkniętym, wymagają szczególnie niezawodnego systemu zabezpieczeń. Naczynie wzbiorcze przeponowe, choć obowiązkowe w układzie zamkniętym, nie jest jedynym "bezpiecznikiem". Bardzo ważnym elementem zabezpieczającym, wymaganym przez normy dla kotłów na paliwa stałe (nawet tych z podajnikiem), jest tzw. zabezpieczenie przed wzrostem temperatury (np. zawór bezpieczeństwa termicznego STS). W przypadku nagłego wzrostu temperatury w kotle (np. powyżej 95-100°C), spowodowanego brakiem prądu, awarią pompy czy przegrzaniem, ten zawór otwiera się automatycznie, wypuszczając gorącą wodę z kotła do kanalizacji poprzez rurę przelewową i zastępując ją chłodniejszą wodą z sieci wodociągowej lub naczynia buforowego. To rozwiązanie skutecznie obniża temperaturę kotła i chroni go oraz całą instalację przed zniszczeniem spowodowanym wrzeniem wody i nadmiernym wzrostem ciśnienia. Rura przelewowa z tego zaworu musi być podłączona do kanalizacji i umieszczona w taki sposób, aby gorąca woda nie stanowiła zagrożenia (np. otwarty wylew do kratki ściekowej z możliwością obserwacji wypływu).

Po wykonaniu wszystkich fizycznych połączeń hydraulicznych (zasilanie, powrót, naczynie wzbiorcze, zawory bezpieczeństwa, zawory odcinające, często też filtry - co najmniej siatkowy na powrocie, aby chronić pompę i kocioł przed zanieczyszczeniami), kluczowym krokiem jest płukanie, wypełnianie wodą i odpowietrzanie instalacji. Płukanie jest niezbędne do usunięcia z rur i grzejników wszelkich zanieczyszczeń po montażu – opiłków, resztek materiałów, piasku. Wykonuje się je często czystą wodą, przepuszczając ją przez układ, aż wypływająca woda będzie czysta. Następnie instalację wypełnia się uzdatnioną wodą (zdemineralizowaną lub zmiękczoną), aby zminimalizować ryzyko korozji i osadzania się kamienia kotłowego, który może pogorszyć wymianę ciepła i uszkodzić elementy kotła i instalacji. Zaleca się napełnianie instalacji powoli, od najniższego punktu, aby umożliwić łatwe uchodzenie powietrza.

Ostatnim, ale nie mniej ważnym etapem jest odpowietrzanie. Powietrze w instalacji grzewczej to cichy sabotażysta – powoduje szumy, zapowietrza grzejniki (góra zimna, dół ciepły), zmniejsza przepływ czynnika grzewczego i może prowadzić do korozji wżerowej. Odpowietrza się instalację, otwierając odpowietrzniki na grzejnikach (zaczynając od najniższych kondygnacji) oraz na specjalnych odpowietrznikach automatycznych (jeśli zostały zamontowane w najwyższych punktach instalacji). Czynność tę często trzeba powtórzyć po kilku godzinach lub dniach pracy instalacji, gdy resztki powietrza zbiorą się w najwyższych punktach. Dopiero w pełni odpowietrzona instalacja zapewnia optymalną pracę i wydajność. Widziałem na własne oczy dom, w którym przez miesiąc próbowano bezskutecznie uruchomić ogrzewanie podłogowe - problem okazał się banalny: masa powietrza uwięzionego w pętlach. Godzina pracy z odpowiednią pompą odpowietrzającą i system ożył.

Pamiętajmy również o konieczności montażu naczynia buforowego lub zbiornika CWU (ciepłej wody użytkowej), zwłaszcza przy kotłach na paliwa stałe bez podajnika, aby magazynować nadmiar wyprodukowanego ciepła i zapewnić stabilniejszą pracę systemu i dostęp do ciepłej wody. Podłączenie tych elementów wymaga odpowiedniej konfiguracji hydraulicznej, często z wykorzystaniem sprzęgła hydraulicznego czy specjalnych grup pompowych z mieszaczami, aby utrzymać odpowiednią temperaturę powrotu do kotła (np. powyżej 50-55°C, aby zapobiegać niskotemperaturowej korozji kotła) i jednocześnie dostarczać do grzejników/podłogówki wodę o innej, niższej temperaturze. To dodaje złożoności, ale jest niezbędne dla optymalnej pracy i trwałości systemu.

Podsumowując,

podłączenia kotła do komina i instalacji hydraulicznej to seria precyzyjnych czynności: szczelne i bezpieczne połączenie z przewodem spalinowym (najpierw!), prawidłowe wpięcie do obiegu grzewczego (zasilanie/powrót, właściwe średnice i materiały), montaż zabezpieczeń (naczynie wzbiorcze, zawory bezpieczeństwa, zabezpieczenie termiczne), a na koniec płukanie, napełnianie odpowiednio uzdatnioną wodą, próba ciśnieniowa (choćby "na zimno" wodą pod ciśnieniem 1.5-2 bar, przez 24h!) i dokładne odpowietrzenie całego systemu. Każdy ten krok jest nieodłącznym elementem

instalacji pieca CO, decydującym o jego przyszłej niezawodności.

Instalacja elektryczna pieca CO – sterownik i osprzęt

System ogrzewania to nie tylko "rury i ciepło". W dobie inteligentnych domów i optymalizacji zużycia energii, kluczową rolę odgrywa elektryka i automatyka, która niczym mózg i układ nerwowy zarządza całym procesem. To ona sprawia, że piec wie, kiedy grzać mocniej, kiedy delikatniej, a kiedy w ogóle przestać.

Instalacja elektryczna pieca CO, obejmująca sterownik i wszelki niezbędny osprzęt, to precyzyjna praca dla fachowca z odpowiednimi uprawnieniami, o czym wspominaliśmy wcześniej.

W dalszej części prac monter przystępuje do podłączenia sterownika – centrum dowodzenia systemu grzewczego. Sterownik ten, w zależności od zaawansowania kotła, może być wbudowany w jego obudowę lub być osobnym modułem instalowanym na ścianie. To do niego spływają informacje z różnych czujników i od niego wychodzą sygnały do elementów wykonawczych. Umieszczenie sterownika wymaga uwagi – powinien być w suchym miejscu, łatwo dostępnym dla użytkownika, z dala od źródeł ciepła i nadmiernej wilgoci.

Ale sterownik sam w sobie niewiele zdziała bez osprzętu. To jak dyrygent bez orkiestry. Ten osprzęt to cała gama elementów elektrycznych: pompy obiegowe (często piec ma jedną wbudowaną, ale mogą być dodatkowe do innych obiegów grzewczych, np. podłogówki czy CWU), wentylator (kluczowy dla wymuszonego ciągu kominowego w piecach z podajnikiem), czujniki temperatury (zasilania, powrotu, spalin, a często też zewnętrzny – do sterowania pogodowego, oraz pokojowy/termostat – do sterowania według temperatury w pomieszczeniu), czujniki ciśnienia, czujniki otwarcia drzwiczek kotła, wyłączniki krańcowe, termostaty bezpieczeństwa (np. STB – ograniczający temperaturę w przypadku przegrzania), grzałka zapłonowa (w piecach na pellet/ekogroszek), a także siłowniki do zaworów mieszających czy przepustnic powietrza.

Podłączenie tych wszystkich elementów do sterownika wymaga użycia odpowiednich przewodów (z właściwym przekrojem dobranym do obciążenia, np. 3x1.5 mm² czy 3x2.5 mm² dla zasilania pompy czy wentylatora, przewody sygnałowe ekranowane dla czujników), ułożenia ich w sposób estetyczny i bezpieczny (np. w peszlach lub korytkach kablowych) i wykonania pewnych i trwałych połączeń w kostkach i złączkach sterownika. Tutaj błędy elektryczne są niestety częste u osób bez doświadczenia – zamiana sygnałów, brak uziemienia, nieprawidłowe połączenia mogące powodować zwarcia lub, co gorsza, brak działania zabezpieczeń, gdy są potrzebne.

Nie można zapomnieć o podstawowym zasilaniu elektrycznym samego kotła i sterownika. Piec wymaga podłączenia do sieci 230V (a czasami silniejsze piece mogą wymagać 400V). Zaleca się, aby było to oddzielne gniazdo zasilane z wydzielonego obwodu na osobnym bezpieczniku w rozdzielnicy głównej (np. bezpiecznik nadprądowy typu C o prądzie 10A lub 16A, w zależności od mocy kotła i poboru prądu przez osprzęt). Warto też rozważyć zastosowanie ochrony przepięciowej w kotłowni, która chroni wrażliwą elektronikę sterownika przed uszkodzeniami spowodowanymi przez przepięcia w sieci (np. podczas burzy).

Dodatkowym, ale wysoce zalecanym elementem, zwłaszcza w przypadku kotłów na paliwo stałe, jest system zasilania awaryjnego (UPS). Przerwa w dostawie prądu może uniemożliwić pracę pomp obiegowych i wentylatora, co przy pracującym piecu (zwłaszcza zasypowym z dużą ilością żaru w palenisku) może szybko doprowadzić do przegrzania kotła i zadziałania zabezpieczeń termicznych (lub, w najgorszym przypadku, uszkodzenia instalacji jeśli zabezpieczenia zawiodą). UPS zapewnia kilkadziesiąt minut lub kilka godzin zasilania dla kluczowych elementów (pompy, sterownik, wentylator podajnika), umożliwiając kontrolowane wygaszenie kotła lub bezpieczne przejście przez krótką przerwę w zasilaniu.

Funkcjonalność sterownika bywa imponująca. Może realizować sterowanie pogodowe (dopasowując temperaturę wody w obiegu do temperatury zewnętrznej na podstawie tzw. krzywej grzewczej), sterowanie pomieszczeniowe (z wykorzystaniem termostatu pokojowego), programowanie tygodniowe harmonogramów pracy (np. niższa temperatura w nocy, wyższa w dzień), zarządzanie pracą bufora ciepła, bojlera CWU, czy nawet współpracować z instalacją solarną lub pompą ciepła. Dobrze skonfigurowany sterownik potrafi znacznie zoptymalizować zużycie paliwa i poprawić komfort cieplny w domu. Ale żeby to osiągnąć, wszystkie czujniki muszą być prawidłowo podłączone i skalibrowane (np. czujnik zewnętrzny w odpowiednim miejscu na północnej ścianie, czujnik pokojowy w reprezentatywnym pomieszczeniu, z dala od przeciągów i źródeł ciepła).

Na co zwrócić uwagę podczas podłączania elektryki? Na dokumentację – każdy sterownik i element osprzętu ma swój schemat podłączenia. Monter musi ściśle się do niego stosować. Zwróć uwagę na jakość przewodów i połączeń. Wszystko powinno być schludne, zabezpieczone przed uszkodzeniami mechanicznymi i, co najważniejsze, wykonane przez osobę, która wie co robi. Samodzielne "grzebanie" w elektryce pieca bez wiedzy i uprawnień to proszenie się o nieszczęście. Miałem okazję oglądać "naprawę" sterownika przez laika, który zmostkował styki bezpieczeństwa – w efekcie piec pracował bez żadnych zabezpieczeń, stwarzając olbrzymie ryzyko.

Podsumowując, etap

Instalacja elektryczna pieca CO – sterownik i osprzęt to krytyczna faza, która wymaga wiedzy z zakresu elektryki i automatyki. Prawidłowe podłączenie sterownika, pomp, wentylatora i czujników przez fachowca z uprawnieniami to gwarancja bezpiecznej, efektywnej i zoptymalizowanej pracy systemu grzewczego. Nie bagatelizuj znaczenia odpowiednich przewodów, zabezpieczeń i zasilania awaryjnego – to drobiazgi, które decydują o niezawodności i bezpieczeństwie całego systemu na lata. Pamiętaj, że każdy błąd tutaj to potencjalne ryzyko poważnej awarii lub, co gorsza, zagrożenia dla domowników.

Pierwsze uruchomienie, regulacja i szkolenie użytkownika

Oto jesteśmy. Kocioł stoi, komin podłączony, hydraulika spięta, elektryka okablowana. Nadszedł moment, gdy cała ta skomplikowana machina ma ożyć i zacząć produkować ciepło.

Pierwsze uruchomienie, regulacja i szkolenie użytkownika to ostatnie, kluczowe etapy instalacji, często przeprowadzane podczas jednej wizyty autoryzowanego serwisanta lub doświadczonego instalatora. To nie jest po prostu wciśnięcie przycisku "start", to proces weryfikacji, optymalizacji i przekazania wiedzy.

Próbne uruchomienie to swoisty "chrzest bojowy" systemu. Jego celem jest ostateczne upewnienie się, że wszystkie elementy kotła i instalacji współpracują prawidłowo i bezpiecznie. Serwisant przeprowadzi serię testów: sprawdzi szczelność połączeń hydraulicznych i spalinowych pod ciśnieniem i w temperaturze pracy, zweryfikuje poprawność podłączeń elektrycznych (napięcia, obciążenia, działanie zabezpieczeń), przetestuje działanie pomp, wentylatora, czujników i elementów wykonawczych (np. podajnika w piecu na pellet/ekogroszek, siłowników zaworów). Zwróci uwagę na dźwięki pracy – czy pompy nie szumią nadmiernie (co mogłoby sugerować zapowietrzenie), czy wentylator działa z właściwą prędkością, czy zapłon jest prawidłowy. Monitorowane będą kluczowe parametry jak temperatura spalin, temperatura wody na zasilaniu i powrocie, ciśnienie w instalacji. W piecach na paliwo stałe, specjalnymi analizatorami spalin sprawdzana będzie jakość spalania (poziom tlenku węgla, dwutlenku węgla, sprawność) – to świadczy o prawidłowym działaniu pieca i jest kluczowe dla ekologii i portfela. W tym momencie można jeszcze skorygować drobne niedociągnięcia.

Po udanym teście przychodzi czas na regulację. Nawet najlepiej zainstalowany piec bez odpowiedniej regulacji będzie pracował nieoptymalnie – spalał za dużo paliwa, kopcił, grzał zbyt mocno lub zbyt słabo. Fachowiec dostosuje ustawienia sterownika do specyfiki budynku i potrzeb mieszkańców. Ustawi odpowiednią temperaturę zasilania i powrotu (np. temperaturę minimalną powrotu 55°C dla kotłów stalowych, aby uniknąć korozji), skonfiguruje harmonogramy pracy, ustawi parametry krzywej grzewczej (jeśli jest czujnik zewnętrzny), kalibruje czujniki (np. termostat pokojowy), ustawi opóźnienia i histerezy pracy poszczególnych elementów. W przypadku pieców na paliwa stałe, kluczowe jest precyzyjne dostosowanie parametrów procesu spalania – prędkości podawania paliwa i ilości dostarczanego powietrza (często poprzez regulację mocy wentylatora i otwarcia przepustnicy) w zależności od mocy cieplnej. Prawidłowa regulacja może obniżyć zużycie paliwa nawet o 10-20%! Pomyśl o tym jak o strojeniu instrumentu – musi być perfekcyjne, żeby zagrał pięknie.

Nie mniej ważnym, a w zasadzie krytycznym elementem, jest odpowiednie przeszkolenie użytkownika przez fachowca. Złożoność nowoczesnych pieców sprawia, że bez jasnych instrukcji, obsługa może być kłopotliwa, a nawet niebezpieczna. Szkolenie to nie pobieżne pokazanie przycisków. Dobry fachowiec poświęci godzinę, dwie, a nawet dłużej, aby właściciel w pełni zrozumiał: podstawowe zasady działania systemu (np. dlaczego piec nie grzeje od razu po załadowaniu, skąd ten dźwięk, gdy włącza się pompa), jak obsługiwać sterownik (wszystkie menu, tryby pracy, programowanie), jak bezpiecznie załadować paliwo i czyścić kocioł (gdzie, jak często, czym - np. popiół z pelletu usuwamy często raz na kilka dni, wymiennik czyścimy raz na tydzień lub dwa), jak reagować na najczęstsze komunikaty błędów (co znaczy np. "brak paliwa", "awaria zapłonu", "przegrzanie"), gdzie sprawdzić ciśnienie wody w instalacji i jak je ewentualnie uzupełnić (oraz kiedy tego nie robić!).

Praktyczne szkolenie z demonstracją na żywym organizmie jest bezcenne. Fachowiec powinien pokazać fizycznie: jak otworzyć drzwiczki, jak wyjąć palnik (jeśli to piec na pellet), gdzie jest zasobnik, jak dolać wody do instalacji, jak odpowietrzyć grzejnik. Opowiadanie to jedno, pokazanie to drugie, a danie właścicielowi możliwości samodzielnego wykonania prostych czynności pod okiem eksperta to klucz do zbudowania pewności siebie. Powiedz mu: "Panie Janku, proszę spróbować samemu otworzyć te drzwiczki do czyszczenia wymiennika. O, tak! Teraz wie Pan jak to działa."

Studium przypadku: Użytkowniczka nowego pieca na pellet bała się sama czyścić palenisko. Nie przeszła dokładnego szkolenia, pokazano jej tylko "mniej więcej". W efekcie co dwa tygodnie wzywała serwisanta do rutynowego czyszczenia, co generowało niemałe koszty. Wystarczyło pół godziny szkolenia, żeby przekonać się, że to prosta czynność, którą można wykonywać samodzielnie w ramach rutynowej obsługi, oszczędzając pieniądze i czas. To pokazuje, jak fundamentalne jest poczucie "oswojenia" z urządzeniem.

Szkolenie z obsługi pieca powinno obejmować także kwestie bezpieczeństwa. Co zrobić, gdy poczujemy dym w kotłowni? Gdzie jest główny wyłącznik prądu? Jak postąpić w przypadku braku prądu? Kiedy zadzwonić do serwisu, a kiedy można poradzić sobie samemu? Dobry fachowiec jasno nakreśli granice, czego użytkownikowi wolno, a czego nie (np. absolutnie nie modyfikować ustawień bezpieczeństwa, nie wyłączać pomp podczas palenia, nie używać niedozwolonego paliwa). Na koniec serwisant powinien sporządzić protokół z pierwszego uruchomienia, często zawierający zmierzone parametry pracy, który jest podstawą do aktywowania gwarancji producenta. Upewnij się, że otrzymałeś czytelną instrukcję obsługi w języku polskim i wiesz, gdzie jej szukać.

Podsumowując, pierwsze uruchomienie to moment próby i optymalizacji systemu, a

szkolenie użytkownika to przekazanie pałeczki. Sprawnie przeprowadzony test i precyzyjna regulacja zapewnią wydajną pracę pieca. Natomiast szczegółowe i cierpliwe przeszkolenie właściciela to inwestycja w jego komfort i bezpieczeństwo, pozwalająca na świadome i prawidłowe użytkowanie urządzenia grzewczego przez lata. To ostatni akord symfonii montażu, który powinien brzmieć czysto i harmonijnie.
