Projektowanie instalacji CO — zasady i praktyka

Redakcja 2025-04-30 05:14 / Aktualizacja: 2025-09-08 05:26:36 | Udostępnij:

Projektowanie instalacji CO to zadanie techniczne, prawne i logistyczne, które stawia inwestora i projektanta przed trzema podstawowymi dylematami: wybór źródła ciepła — czy stawiać na niską inwestycję czy na niski koszt paliwa w czasie eksploatacji, stopień modernizacji budynku wobec kosztów instalacji oraz lokalizacja i zabezpieczenia kotłowni w kontekście przepisów przeciwpożarowych i wentylacji; wszystkie elementy powinny być rozważone już na etapie koncepcyjnym. W artykule skonfrontuję liczby, schematy i kryteria decyzyjne: porównam typowe źródła ciepła, pokażę zasady obliczania zapotrzebowania na ciepło, omówię dobór przewodów, układy hydrauliczne, ogrzewanie podłogowe i systemy automatycznej regulacji, które powinny znaleźć się w kompletnym projekcie instalacji. Chcę, żeby każda decyzja była uzasadniona liczbami i procedurą krok po kroku — bez marketingowych frazesów, za to z praktycznymi wskazówkami i konkretnymi wartościami.

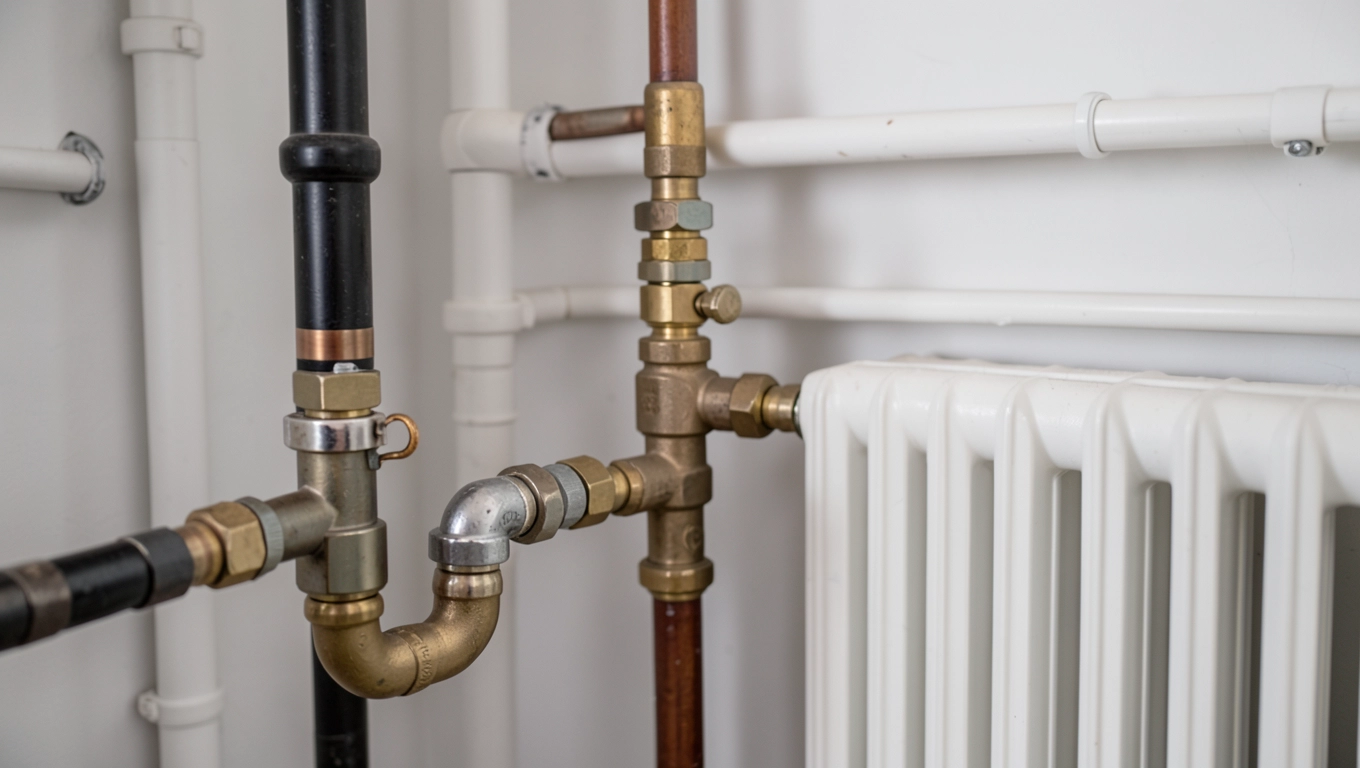

Projektowanie instalacji CO

Aby ułatwić porównanie rozwiązań, przyjmuję jako przykład typowy dom jednorodzinny o powierzchni 150 m2 z umiarkowaną izolacją i orientacyjnym rocznym zapotrzebowaniem na ciepło 13,5 MWh; poniższa tabela zestawia najczęstsze typy źródeł ciepła z podstawowymi parametrami: zakres mocy, typowa sprawność lub COP, orientacyjna cena urządzenia oraz orientacyjny koszt inwestycji z montażem, a także przybliżony koszt paliwa/nośnika energii w PLN/MWh. Dane są orientacyjne i mają służyć porównaniu kosztów inwestycji i eksploatacji oraz wyborowi źródła najlepiej pasującego do budynku i oczekiwań inwestora.

Typ źródła Moc nominalna (kW) Sprawność / COP Koszt urządzenia (PLN) Orientacyjny koszt z montażem (PLN) Koszt paliwa / nośnika (PLN/MWh) Uwagi
Gaz kondensacyjny 12–35 92–98% 6 000–16 000 10 000–25 000 250–400 Wysoka sprawność, wymaga przyłącza gazowego i odprowadzenia spalin.
Olej opałowy 15–40 85–92% 7 000–14 000 12 000–28 000 (z zbiornikiem) 700–900 Wymaga magazynu paliwa (zbiornik 1 500–3 000 l), wyższe koszty paliwa.
Kocioł na pellet 8–25 85–92% 18 000–40 000 25 000–60 000 (z magazynem) 250–350 Automatyczne podawanie paliwa, potrzeba przestrzeni na silos 3–8 m³.
Pompa ciepła powietrze–woda 6–16 COP 2,5–4,5 (sezonowo 2,5–3,5) 20 000–45 000 25 000–60 000 efekt. 150–300* Najlepsza przy niskotemperaturowych systemach; wymaga miejsca na jednostkę zewnętrzną; *koszt ekwiwalentny zależny od ceny prądu i COP.
Kocioł elektryczny (opornikowy) 6–12 ~99% 3 000–7 000 4 000–12 000 700–1 000 Proste rozwiązanie, bardzo wysokie koszty eksploatacji przy ogrzewaniu całego budynku.
Sieć ciepłownicza — 70–95% (w zależności od źródła) — 5 000–30 000 (przyłącze) 200–600 Brak kotłowni na działce; zależność od dostawcy, koszt przyłącza i warunki umowy.

Przykładowe efektywne koszty eksploatacyjne dla domu 150 m2 i rocznego zapotrzebowania 13,5 MWh: gaz (325 PLN/MWh) ≈ 4 388 PLN/rok, pellet (300 PLN/MWh) ≈ 4 050 PLN/rok, olej (800 PLN/MWh) ≈ 10 800 PLN/rok, pompa ciepła (elek. 900 PLN/MWh ÷ COP 3 ≈ 300 PLN/MWh) ≈ 4 050 PLN/rok, ogrzewanie elektryczne ≈ 12 150 PLN/rok. Te liczby pokazują, że przy zbliżonym koszcie paliwa pompa ciepła i kocioł na pellet mogą dawać podobne rachunki, podczas gdy olej i grzejniki oporowe szybko podnoszą stałe koszty; wybór powinien uwzględniać dostępność paliwa, możliwe dotacje, miejsca na magazyn oraz oczekiwaną żywotność instalacji. Poniżej prosty plan kroków projektowych, który pomaga zminimalizować ryzyko błędów i zoptymalizować koszty:

  • Inwentaryzacja budynku: obmiar przegród, dokumentacja, określenie U i powierzchni oraz stref temperaturowych.
  • Obliczenie zapotrzebowania ciepła dla każdej strefy metodą bilansu cieplnego (elementy konstrukcyjne + wentylacja + infiltracja).
  • Dobór źródła ciepła na podstawie zapotrzebowania, dostępności paliwa/nośnika i kosztów życia instalacji.
  • Projekt hydrauliki: schemat rozprowadzenia, dobór średnic przewodów, obliczenie przepływów i pomp.
  • Wybór układów regulacji i zabezpieczeń: naczynia wzbiorcze, zawory bezpieczeństwa, czujniki i automatyka.
  • Specyfikacja materiałów, kosztorys i harmonogram prac; zatwierdzenia, pozwolenia i przyłącza.
  • Wykonawstwo, próby ciśnieniowe i rozruch z dokumentacją pomiarową.

Dobór źródeł ciepła i lokalizacja kotłowni

Dobór źródła ciepła powinien zaczynać się od prostego równania: wymagana moc nominalna = suma strat cieplnych budynku przy temperaturze projektowej. Jeżeli zapotrzebowanie wynosi np. 12 kW, sensowne jest zastosowanie kotła modulującego o mocy nominalnej 12–18 kW, by uniknąć ciągłego pracy na pełnej mocy; jednocześnie kocioł powinien posiadać zakres modulacji przynajmniej 1:3, a kotły kondensacyjne powinny być podłączone do instalacji o możliwie niskiej temperaturze zasilania, by wykorzystać kondensację. Wybór paliwa wpływa bezpośrednio na gabaryt i lokalizację kotłowni — kocioł olejowy wymaga miejsca na zbiornik (1 500–3 000 l), pelletowy potrzebuje silosu i systemu podawania, a pompa ciepła zewnętrznej jednostki powinna mieć miejsce na jednostkę zewnętrzną z zachowaniem strefy serwisowej.

Zobacz także: Kto odpowiada za instalację CO w bloku?

Kotłownia powinna być zaprojektowana z myślą o bezpieczeństwie i serwisie: dostęp serwisowy 0,8–1,2 m przed urządzeniem, odpływ soczewkowy i podłoga o barierezjnej szczelności przy urządzeniach na paliwa ciekłe i stałe oraz odpowiednia wentylacja doprowadzająca powietrze do spalania i usuwająca produkty spalania. Dla urządzeń kondensacyjnych ważne jest zapewnienie odprowadzania kondensatu i zastosowanie materiałów odpornych na korozję w przewodach spalinowych; kotłownie na paliwa stałe powinny mieć dystans od elementów palnych i podłogi ognioodpornej. Wysokość i kubatura pomieszczenia zależą od rodzaju kotła i lokalnych przepisów, ale w praktycznym projekcie pomieszczenie 2–6 m2 wystarcza dla małego kotła gazowego, natomiast kotły na paliwa stałe i magazyny paliwa wymagają znacznie więcej miejsca.

Przykładowe gabaryty i koszty orientacyjne: kotłownia z kotłem kondensacyjnym (12–24 kW) może zajmować 1–2 m2 i kosztować łącznie z montażem 10 000–25 000 PLN, kotłownia pelletowa z silosem 3–6 m2 i kosztem 25 000–60 000 PLN, a system z pompą ciepła i modułem hydraulicznym zwykle wymaga 2–5 m2 wnętrza plus miejsce na jednostkę zewnętrzną i kosztuje 25 000–60 000 PLN. Przy doborze źródła należy także uwzględnić koszty przyłączy (gaz, olej, energia), oczekiwaną żywotność urządzenia i możliwe modernizacje systemu, bo decyzje te wpływają na całą instalację i koszty eksploatacji.

Zapotrzebowanie na ciepło i energooszczędność budynku

Obliczenie zapotrzebowania na ciepło powinno być pierwszym krokiem w projekcie instalacji - metoda bilansowa polega na sumowaniu strat przez przegrody zewnętrzne (Q = U · A · ΔT), strat wentylacyjnych i strat przez infiltracje oraz uwzględnieniu zysków wewnętrznych; projektowa temperatura zewnętrzna i wewnętrzna określają ΔT, a wynik daje moc potrzebną do utrzymania komfortu. Dla orientacji: stary budynek może mieć zapotrzebowanie rzędu 120–200 kWh/m2/rok, standardowy budynek z lat 90. około 60–100 kWh/m2/rok, a budownictwo energooszczędne poniżej 50 kWh/m2/rok — te wartości decydują o wielkości kotła i rodzaju instalacji. W projekcie instalacji ciepła powinny znaleźć się obliczenia dla każdej strefy budynku (pomieszczenia lub grupy pomieszczeń), bo to ułatwia dobór rozdziału mocy i elementów grzewczych.

Zobacz także: Czym wyczyścić instalacje CO? Skuteczne metody 2025

Poprawa energooszczędności budynku jest zwykle najtańszym sposobem obniżenia kosztów ogrzewania: docieplenie ścian zewnętrznych 12–20 cm styropianu lub wełny mineralnej może obniżyć U z ~1,0 do ~0,2–0,3 W/(m2·K), dach z 25–35 cm wełny redukuje straty do poziomu typowym dla budynków niskoenergetycznych, a wymiana okien z U=2,8 na U=0,9 W/(m2·K) ma natychmiastowy wpływ na zapotrzebowanie. Koszt docieplenia może wynosić 100–300 PLN/m2 w zależności od systemu i zakresu prac, ale efekt w postaci zmniejszenia zapotrzebowania ciepła powinien być policzony w analizie opłacalności przed wyborem wielkości i typu źródła ciepła. W projekcie instalacji instalowane elementy powinny współgrać z planowanymi modernizacjami budynku — nie warto przewymiarowywać kotła dla budynku, który za rok będzie docieplony.

W obliczeniach nie wolno pominąć wpływu ciepłej wody użytkowej i jej wzorcowej charakterystyki godzinowej; zapotrzebowanie na ciepło do przygotowania ciepłej wody może znacząco zwiększyć zapotrzebowanie chwilowe, więc projektanci powinni zarezerwować bufor lub zasobnik c.w.u. o adekwatnej pojemności i przewidzieć układ źródła ciepła tak, by zapewnić stabilność temperatury w całym cyklu dobowym.

Projektowanie układów grzewczych: przewody, średnice i ciśnienie

Podstawowe równanie hydrauliki grzewczej dla obliczenia przepływu masowego to ṁ = Q/(c·ΔT), gdzie Q to moc w watach, c ≈ 4 180 J/(kg·K), a ΔT to różnica temperatur zasilania i powrotu; projektanci zwykle przyjmują ΔT 20 K dla grzejników i 5–10 K dla ogrzewania podłogowego. Przykład: dla obiegu dostarczającego 10 kW przy ΔT = 20 K mamy ṁ ≈ 0,12 kg/s, czyli przepływ objętościowy ≈ 0,12 l/s (7,2 l/min). Znając przepływ można dobrać średnicę przewodu tak, aby prędkość przepływu i spadek ciśnienia były w rozsądnych granicach — typowe prędkości projektowe to 0,2–0,8 m/s w przewodach rozdzielczych, co dla rur PEX 16 mm daje obsługę około 5–6 kW przy ΔT 20 K, dla 20 mm około 9–10 kW, a dla 25 mm około 15 kW.

Ciśnienie robocze instalacji centralnego ogrzewania w budynku jednorodzinnym zwykle mieści się w zakresie 1–3 bar w stanie spoczynkowym, z zaworem bezpieczeństwa ustawionym na 3 bar; dobór pompy sprowadza się do zapewnienia wymaganej różnicy ciśnień (head) pokrywającej straty hydrauliczne układu, z rezerwą dla zaworów regulacyjnych i filtrów. W obliczeniach strat należy uwzględnić długości hydrauliczne, ilość zagięć i armatury oraz charakterystyki poszczególnych przewodów — projektanci powinni posługiwać się tabelami strat dla danej średnicy i materiału oraz przyjąć spadek ciśnienia na poziomie rzędu 20–200 Pa/m w zależności od typu przewodu i prędkości. W projektach instalacji instalowane powinny być urządzenia do odpowietrzania, filtry i armatura regulacyjna, a także przyrządy pomiarowe umożliwiające regulację i diagnostykę parametrów.

Przy doborze materiałów przewodów warto rozważyć PEX, wielowarstwowe rury alu-PEX oraz stal czarną lub stal nierdzewną do fragmentów wysokociśnieniowych; rury PEX powinny być izolowane zgodnie z temperaturą zasilania i miejscem prowadzenia, a połączenia klejone lub zaciskane powinny być opisane w dokumentacji, ponieważ warunki montażowe bezpośrednio wpływają na trwałość instalacji. Zawory odcinające, regulacyjne i zawory zwrotne powinny być rozmieszczone tak, by umożliwić izolację gałęzi i prostą eksploatację.

Ogrzewanie podłogowe i zabezpieczenia przed przegrzaniem

Ogrzewanie podłogowe to system niskotemperaturowy, który najlepiej współpracuje z pompami ciepła i kotłami kondensacyjnymi; charakterystyczne parametry to temperatura zasilania 30–45°C i różnica zasilanie–powrót ΔT 5–10 K, co wpływa na projekt pętli i spadki ciśnień. Długości obiegów 16 mm PEX zwykle ogranicza się do 80–120 m (zwykle około 100 m dla stałej wydajności i równomiernej temperatury), czyli w praktyce około 8–12 m2 powierzchni przy rozstawie rur 10–15 cm, przy czym większy rozstaw obniża moc powierzchniową. W zależności od zastosowanej konstrukcji podłogi i pokrycia, osiągalne moce powierzchniowe mogą wynosić od 30 W/m2 (dla drewna i dywanów) do 80–100 W/m2 (dla płytek) przy zasilaniu 45°C; projektanci powinni uwzględnić charakter posadzki, by uniknąć niedogrzania lub przegrzewu.

Bezpieczeństwo i zabezpieczenia przed przegrzaniem obejmują termostaty ograniczające temperaturę powierzchni (czujniki podłogowe), zabezpieczenia hydrauliczne, zawory mieszające oraz sterowanie pogodowe lub programatory pokojowe; większość norm rekomenduje ograniczenie temperatury powierzchni do poziomu komfortowego i bezpiecznego, a regulator obwodu powinien zapobiegać przypadkom, w których temperatura powierzchni przekroczy dopuszczalny poziom. W układach zasilanych przez kotły kondensacyjne lub pompy ciepła konieczny jest układ mieszający z zaworem trójdrogowym i czujnikiem powrotu, co pomaga utrzymać niską temperaturę powrotu i uzyskać wysoką sprawność systemu.

Instalacja podłogowa powinna mieć indywidualne obwody z zaworami równoważącymi oraz automatycznymi siłownikami przy rozdzielaczach, a projekt powinien przewidywać łatwy dostęp do rozdzielacza i możliwość serwisu; w pomieszczeniach mokrych krótsze pętle i większe moce projektowe są dopuszczalne, ale trzeba pamiętać o zabezpieczeniach przed przegrzaniem i przerwaniami zasilania, które powinny uruchamiać tryb ochronny.

Automatyczna regulacja i sterowanie w instalacji CO

Automatyka sterująca wpływa bezpośrednio na komfort i koszty eksploatacji i powinna być zaprojektowana od początku projektu instalacji, a nie dodawana "po drodze"; kluczowe elementy to regulator pogodowy, termostaty pomieszczeniowe, sterowniki strefowe, siłowniki przy rozdzielaczach ogrzewania podłogowego oraz regulatory kotła. Regulacja pogodowa pozwala obniżyć temperaturę zasilania w zależności od temperatury zewnętrznej, co zwiększa sprawność kotła kondensacyjnego i optymalizuje pracę pompy ciepła; wdrożenie systemu sterowania pogodowego może przynieść oszczędności rzędu 10–20% w zużyciu energii przy zachowaniu komfortu. Systemy nowej generacji integrują sterowanie kaskadowe kotłów, priorytet c.w.u., ochronę przed zamarzaniem i komunikację z systemami BMS lub aplikacjami mobilnymi.

Dobór elementów sterowania zależy od skali instalacji: dla jednego domu wystarczy regulator pogodowy z 2–4 wyjściami i zestaw termostatów pokojowych, natomiast przy rozbudowanych układach z kilkoma źródłami ciepła należy przewidzieć sterowanie kaskadowe i priorytety. Wydatki na automatykę wahają się od kilkuset złotych (proste termostaty i regulator pogodowy) do kilkunastu tysięcy złotych przy zaawansowanych systemach sterowania wielopompowego lub zarządzania strefowego; inwestycja ta powinna być oceniana pod kątem zwrotu przez oszczędności w paliwie i poprawę komfortu. W instalacji powinny znaleźć się też elementy zabezpieczające: czujniki temperatury przekroczenia, alarmy dla awarii pompy oraz logika zabezpieczająca przed cyklem krótkotrwałym kotła.

Praktyczne wskazówki: stosować siłowniki z detekcją pozycji przy rozdzielaczach podłogówki, stosować termostaty typu tygodniowego do sterowania strefami, a przy zastosowaniu pompy ciepła przewidzieć bufor lub zasobnik obniżający liczbę załączeń urządzenia.

Naczynia wzbiorcze, pomiary i rozliczenia ciepła

Naczynie wzbiorcze (ekspansomat) w instalacji zamkniętej kompensuje przyrost objętości wody przy wzroście temperatury i powinno być dobrane do objętości całego układu oraz przewidywanego zakresu temperatur; typowa wartość rozszerzalności wody przy ogrzewaniu może wynieść 3–5% objętości w zależności od zakresu temperatur, stąd dla systemu o objętości 200 l potrzebna rezerwa ekspansji rzędu 6–10 l, co przekłada się na naczynie o pojemności roboczej 20–50 l w zależności od ciśnienia wstępnego. Ciśnienie wstępne naczynia powinno być dopasowane do ciśnienia statycznego instalacji (1 bar ≈ 10 m słupa wody), zwykle 1,0–1,5 bar dla budynków jednorodzinnych, a zawór bezpieczeństwa ustawiony jest najczęściej na 3 bar. Projektant powinien uwzględnić punkt napełniania, armaturę odcinającą, zawory kulowe oraz manometr i zawory spustowe, by umożliwić konserwację i kontrolę szczelności.

Pomiary i rozliczenia ciepła opierają się na licznikach ciepła, które mierzą objętość przepływu i różnicę temperatury zasilania i powrotu, przeliczając to na energię według wzoru E = V · ρ · c · ΔT; dla budynku wielolokalowego konieczne jest określenie zasad rozliczeń i zastosowanie ciepłomierzy głównych oraz ewentualnych podliczników. Ceny ciepłomierzy ultradźwiękowych do instalacji centralnych zaczynają się od kilku tysięcy złotych w zależności od przepływu i klasy metrologicznej, a urządzenia te powinny być zamontowane w miejscach umożliwiających kalibrację i odczyt. W budynkach wielorodzinnych rozliczenie może opierać się na rzeczywistych wskazaniach ciepłomierzy w lokalach lub na algorytmach rozdziału kosztów (powierzchnia, wielkość grzejnika, rozliczniki przy grzejnikach) — wybór metody powinien uwzględniać sprawiedliwość i koszty wdrożenia.

W projektowaniu instalacji należy przewidzieć miejsce i warunki montażu dla naczynia wzbiorczego (dostęp, wysokość nad poziomem najniżej położonego punktu), zabezpieczenia przeciwnadciśnieniowe, naczynie bezpieczeństwa oraz opcje monitoringu ciśnienia i temperatury; właściwe dobranie i umiejscowienie naczynia wzbiorczego powinno zapobiegać częstemu uruchamianiu zaworu bezpieczeństwa i zapewnić stabilność pracy układu.

Izolacja, ochrona i warunki przeciwpożarowe kotłowni

Izolacja przewodów i urządzeń to prosty sposób na ograniczenie strat ciepła i obniżenie kosztów eksploatacji — rury zasilające o temperaturze do 60°C w przestrzeni nieogrzewanej powinny mieć izolację co najmniej 20–30 mm (materiały elastyczne), a w przypadku wyższych temperatur i większych średnic stosuje się grubości 30–50 mm; izolacja powinna pokrywać przewody, armaturę i zasobniki ciepła, a ich przewodzenie powinno być dokumentowane w specyfikacji projektu. Straty ciepła z niezaizolowanego przewodu w garażu czy piwnicy mogą w skali roku generować wymierne koszty, więc koszt izolacji (około 10–40 PLN/m w zależności od materiału) zwraca się w krótkim okresie przy większych przebiegach rurociągów. Materiały izolacyjne powinny być odporne na wilgoć i warunki mechaniczne, a izolacja powinna być wykonana z zachowaniem ciągłości i szczelności.

Ochrona kotłowni obejmuje zabezpieczenia przeciwpożarowe i obowiązkową separację magazynów paliwa od stref użytkowych; kotłownie na paliwa stałe i płynne powinny mieć podłogę niepalną, szczelną i z możliwością odpływu wody z przelewów, a przestrzeń do magazynowania paliwa powinna być zaprojektowana z uwzględnieniem minimalnych odległości i ewentualnych przegrody ognioodpornej. W przypadku oleju opałowego i paliw ciekłych konieczne są zbiorniki z odpowiednimi zabezpieczeniami antywyciekowymi, systemami detekcji i wentylacją; dla instalacji zewnętrznych trzeba rozważyć ochronę przed mrozem i dostęp serwisowy. Projekt instalacji powinien uwzględnić drogi ewakuacji, dostęp ratowniczy i przestrzeń serwisową dla urządzeń o dużych gabarytach.

Ochrona antykorozyjna, monitoring wycieków, zabezpieczenia antyzamrożeniowe oraz detektory dymu i czadu w kotłowni są elementami, które powinny być wpisane do projektu i do instrukcji eksploatacji; warto również przewidzieć alarmy sygnalizujące nadmierne ciśnienie lub temperaturę oraz układy odcięcia zasilania paliwem, co minimalizuje ryzyko poważnej awarii. Dokumentacja powinna zawierać plan konserwacji i instrukcje postępowania w przypadku wycieku lub pożaru.

Projektowanie instalacji CO — Pytania i odpowiedzi

  • Jak określić zakres i funkcję instalacji CO oraz jej kluczowe elementy?

    Określamy zakres na podstawie potrzeb użytkownika i charakterystyki budynku. Wybieramy instalację wodno‑wodną lub powietrzną, a także kluczowe elementy takie jak kocioł lub źródło ciepła, pompa obiegowa, grzejniki lub układ ogrzewania podłogowego, naczynie wzbiorcze oraz systemy sterowania i automatyki.

  • Jak obliczyć zapotrzebowanie na ciepło i opór cieplny przegród?

    Obliczamy zapotrzebowanie na ciepło na podstawie charakterystyki budynku, izolacyjności termicznej przegród i współczynnika przenikania ciepła. Wykorzystujemy dane dotyczące termicznego oporu przegród, aby dobrać odpowiednią moc źródła i zapewnić efektywność energetyczną instalacji.

  • Jak dobrać i rozplanować średnice przewodów oraz ciśnienie dyspozycyjne?

    Dobór średnic przewodów opiera się na projektowanych przepływach, stratách ciśnienia i wymaganej charakterystyce hydraulicznej instalacji. Ciśnienie dyspozycyjne uwzględnia maksymalne zapotrzebowanie na ciepło oraz bezpieczeństwo pracy układu.

  • Jakie są wymagania dotyczące izolacji, zabezpieczeń przed przegrzaniem i kotłowni?

    Wymaga się odpowiedniej izolacji termicznej rurociągów i urządzeń, ochrony przed nadmiernym wzrostem ciśnienia i temperatury, a także spełnienia przepisów przeciwpożarowych i lokalizacyjnych kotłowni wraz z odpowiednią wentylacją i dostępem.
