Pompa ciepła do starej instalacji – czy to w ogóle się uda?
Stary kocioł węglowy, kaloryfery pracujące kiedyś na 70°C i myśl, że bez generalnego remontu hydrauliki nic się nie da zrobić. Tymczasem podłączenie pompy ciepła do istniejącej instalacji grzewczej jest technicznie wykonalne w większości polskich domów. Kluczem jest zrozumienie jednej zależności: im niższa temperatura zasilania, tym wyższy współczynnik SCOP, a co za tym idzie niższe rachunki za prąd. Poniżej konkretna ścieżka decyzji dla właściciela domu z instalacją po termomodernizacji i bez niej.
- Jak sprawdzić, czy grzejniki dadzą radę z pompą ciepła
- Płukanie starej instalacji przed pompą ciepła co, czym i dlaczego
- Schemat podłączenia pompy ciepła do starego CO krok po kroku
- Kiedy wymienić grzejniki, zanim wstawisz pompę ciepła
- Najczęstsze błędy przy podłączaniu pompy do istniejącej instalacji
- Realne koszty dostosowania starej instalacji
- Pompa ciepła w starym domu kiedy warto, a kiedy odpuścić
- Klucz do udanego montażu
SCOP (Seasonal Coefficient of Performance) oznacza sezonowy współczynnik wydajności pompy ciepła, czyli ile kilowatogodzin ciepła urządzenie oddaje na każdą pobraną kilowatogodzinę energii elektrycznej w skali całego sezonu grzewczego.
Jak sprawdzić, czy grzejniki dadzą radę z pompą ciepła
Energia cieplna potrzebna do ogrzania pomieszczenia zależy od dwóch czynników: mocy grzejnika oraz czasu jego pracy. Kiedy kaloryfer oddaje 1500 W przy zasilaniu 75°C, przy 45°C odda już tylko około 700 W. Przy 35°C może to być zaledwie 350 W. Pompa ciepła radzi sobie z tym, po prostu dłużej grzejąc przy niższej temperaturze wody.
| Temperatura zasilania | Moc grzejnika (przykład: salon 25 m²) | Moc grzejnika (sypialnia 12 m²) | Moc grzejnika (łazienka 8 m²) | Czas pracy pompy w sezonie |
|---|---|---|---|---|
| 75°C | 1800 W | 900 W | 800 W | krótki |
| 55°C | 1100 W | 550 W | 500 W | średni |
| 45°C | 750 W | 380 W | 340 W | długi |
| 35°C | 420 W | 210 W | 190 W | bardzo długi |
Przewymiarowane grzejniki to częsty efekt docieplenia ścian czy wymiany okien. Projektant w 2005 r. zakładał duży zapas mocy, bo wiedział, że w budynku będą mostki termiczne. Dziś ten sam grzejnik przy 45°C skutecznie dogrzeje pokój, tyle że pompa będzie pracować dłużej w ciągu doby. To właśnie dlatego pompa ciepła a grzejniki to nie zawsze konflikt, a często wręcz udane partnerstwo.
Najprostszy test domowy wygląda tak. Ustaw na istniejącym kotle zasilanie 50°C i utrzymaj tę temperaturę przez 3 doby przy mrozach sięgających -5°C. Sprawdź, czy temperatura w pokojach utrzymuje się powyżej 20°C bez ciągłej pracy kotła na maksimum. Jeśli tak, istnieje duża szansa, że pompa ciepła odbierze tę robotę bez wymiany grzejników.
Kiedy stara instalacja się nie nadaje
- Okna jednoszybowe lub stare drewniane bez doszczelnień.
- Ściany bez izolacji termicznej (U powyżej 1,0 W/m²K).
- Grzejniki o wymiarach mniejszych niż przewiduje katalog producenta dla danego pomieszczenia.
- Rozdzielacz z rurami stalowymi o średnicy DN15 bez możliwości przepłukania.
Płukanie starej instalacji przed pompą ciepła co, czym i dlaczego
Woda grzewcza krążąca latami w stalowych rurach zbiera tlenki żelaza, kamień kotłowy i produkty korozji. Te osady osiadają w grzejnikach, zaworach, a przede wszystkim w wymienniku pompy ciepła. Skraplacz pompy ma kanały o przekroju 0,5-1 mm, więc nawet drobne zanieczyszczenia potrafią go trwale zablokować. Płukanie instalacji przed pompą ciepła chroni więc najdroższy element nowego systemu.
Nie każdy środek chemiczny nadaje się do każdej instalacji. Kwasy fosforowe działają świetnie na kamień, ale agresywnie reagują z aluminium. Zasady sodowe rozpuszczają produkty korozji w stali, lecz mogą uszkodzić uszczelnienia EPDM. Przed wyborem preparatu trzeba ustalić, z jakich materiałów zbudowany jest układ.
Kompatybilność materiałową warto sprawdzić według prostego schematu. Rury stalowe czarne tolerują większość środków kwaśnych i zasadowych. Miedź nie toleruje amoniaku ani silnych kwasów. Aluminium jest wrażliwe na roztwory o pH powyżej 9 i poniżej 5. Stal nierdzewna wymaga środków neutralnych. Lista materiałów w instalacji decyduje o wyborze metody.
Sprawdzona procedura płukania trwa od kilku godzin do dwóch dni. Najpierw instalator spuszcza wodę i podłącza pompę płuczącą. Następnie cyrkuluje środek chemiczny przez 2-6 godzin, potem neutralizator, a na końcu czystą wodę z inhibitorem korozji. Po zakończeniu pobiera się próbkę do badania pH oraz twardości. Norma PN-EN 1717 wymaga, by woda w układzie zamkniętym miała pH między 8,2 a 10,0, a twardość poniżej 4°dH przy zastosowaniu inhibitora.

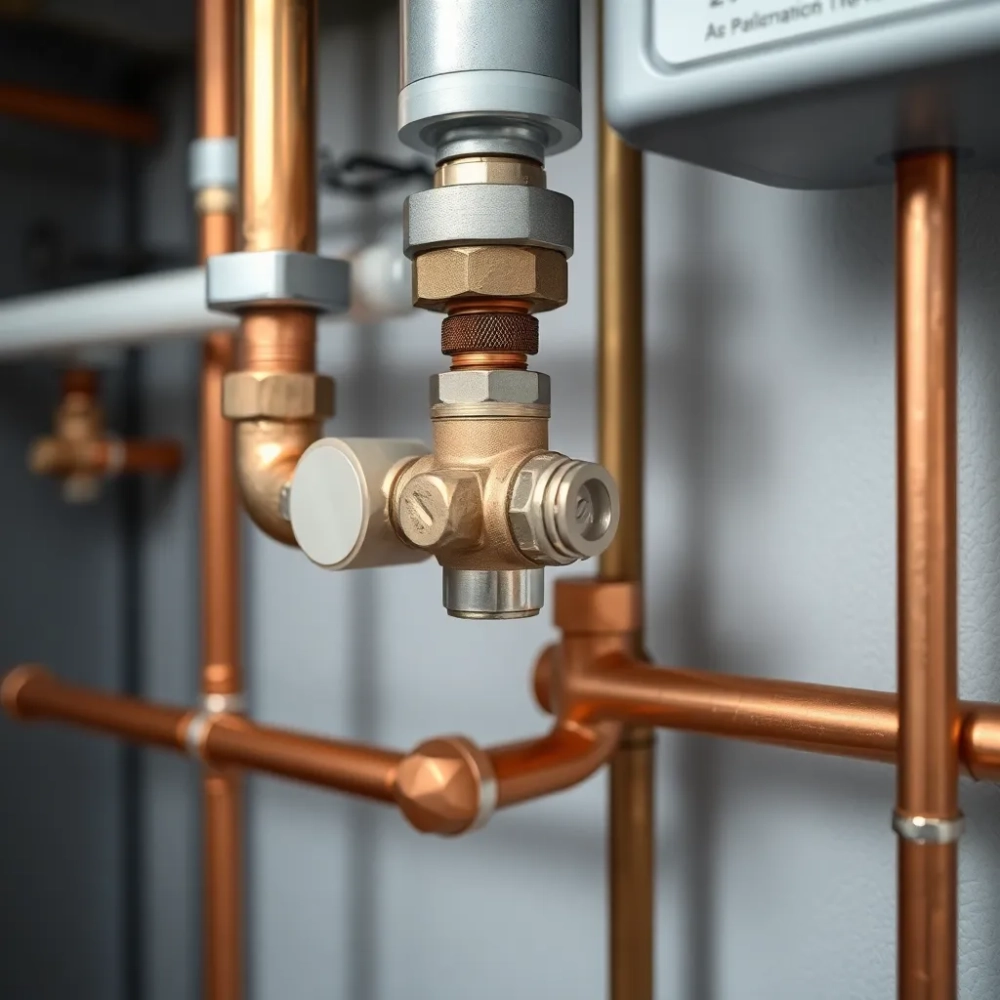

Schemat podłączenia pompy ciepła do starego CO krok po kroku
Każde podłączenie pompy ciepła do istniejącej instalacji składa się z sześciu etapów. Pominięcie któregokolwiek skraca żywotność systemu albo obniża jego sprawność. Kolejność ma znaczenie, bo wiele czynności wymaga wyłączenia źródła ciepła.
Krok 1: Zamknięcie układu
Naczynie wzbiorcze otwarte trzeba wymienić na przeponowe. Stary układ otwarty pobiera tlen z powietrza, który rdzewieje metalowe elementy i psuje sprężarkę pompy. Jednocześnie instaluje się zawór bezpieczeństwa o ciśnieniu otwarcia 3 bar, zawór zwrotny i manometr. Bez tych elementów dostosowanie instalacji CO do pompy ciepła nie spełnia wymogów bezpieczeństwa.
Krok 2: Płukanie i neutralizacja
Proces opisany wyżej. Efekt końcowy: czysta woda, brak osadów, stabilne pH. To warunek, by pompa ciepła pracowała przez 15-20 lat.
Krok 3: Filtracja
Na powrocie do pompy montuje się trzy elementy w takiej kolejności: filtr siatkowy o dokładności 500 mikronów, filtr z magnesem neodymowym wyłapujący opiłki żelaza, oraz separator powietrza z odmulaczem. Koszt kompletu to 500-2000 zł. Brak filtracji to najczęstsza przyczyna zatkania skraplacza w ciągu dwóch sezonów.
Krok 4: Sprzęgło hydrauliczne
Bufor pełniący rolę sprzęgła hydraulicznego oddziela obieg pompy od obiegu grzejników. Dzięki temu pompa pracuje zawsze przy stałym przepływie niezależnie od tego, ile zaworów termostatycznych się przymyka. Sprzęgło wyrównuje też temperaturę i chroni sprężarkę przed szokami termicznymi.
Krok 5: Wymiennik ciepła (opcjonalnie)
Jeśli stara instalacja zawiera aluminium albo grozi zanieczyszczeniem krzyżowym, instalator wstawia płytowy wymiennik ciepła oddzielający fizycznie obieg pompy od grzejników. Koszt urządzenia wraz z montażem to 2000-5000 zł, ale zyskujesz pełną izolację chemiczną.
Krok 6: Napełnianie i odpowietrzanie
Układ napełnia się wodą zdemineralizowaną lub mieszaniną wody i glikolu propylenowego (zamarzanie do -15°C). Ciśnienie robocze ustawia się na 1,5-2 bar, a odpowietrzanie trwa 2-3 dni przy ciągłej pracy pompy obiegowej.
Kiedy wymienić grzejniki, zanim wstawisz pompę ciepła
Są sytuacje, w których wymiana grzejników staje się konieczna. Mieszkanie w bloku z wielkiej płyty, gdzie grzejniki płytowe mają 60 cm długości przy ścianach 3,5 m. Dom z lat 70. bez docieplenia i z kaloryferami żeberkowymi o wysokości 30 cm. Każdy z tych przypadków oznacza, że pompa pracowałaby przy temperaturze 60°C i SCOP spadłby poniżej 2,5, czyli poniżej opłacalności.
Wymiana grzejników
Koszt: 1500-4000 zł za sztukę z montażem. Efekt: niższa temperatura zasilania, wyższy SCOP. Sprawdza się w mieszkaniach i małych domach.
Niższy SCOP pompy
Brak wymiany. Pompa pracuje przy 55-60°C. Rachunki wyższe o 30-50%. Sprawdza się tylko w budynkach po głębokiej termomodernizacji.
| Scenariusz | Temp. zasilania | SCOP | Rachunek za sezon (dom 150 m²) |
|---|---|---|---|
| Nowy dom, ogrzewanie podłogowe | 35°C | 4,5 | 3 500 zł |
| Dom po termomodernizacji, grzejniki | 45°C | 3,6 | 4 800 zł |
| Stary budynek, grzejniki żeberkowe | 55°C | 2,8 | 6 200 zł |
| Blok z wielkiej płyty | 60°C | 2,3 | 7 500 zł |
Decyzja zależy od rachunku ekonomicznego. Różnica między SCOP 3,6 a 2,8 to dla domu 150 m² około 1400 zł rocznie na prądzie. Wymiana pięciu grzejników kosztuje 10 000-20 000 zł, więc zwrot inwestycji przy dzisiejszych cenach energii wynosi 7-14 lat. W tym czasie pompa i tak się zamortyzuje.
Najczęstsze błędy przy podłączaniu pompy do istniejącej instalacji
Pięć powtarzających się wpadek widywanych podczas audytów. Każda z nich kosztuje właściciela dodatkowe tysiące złotych w naprawach albo wyższych rachunkach.
Błąd 1: Pominięcie płukania. Efekt: zatkanie skraplacza po 2-3 sezonach, wymiana płytowego wymiennika za 4000-6000 zł. Powód: osady z rdzy i kamienia osiadają w kanałach o średnicy poniżej 1 mm.
Błąd 2: Pozostawienie układu otwartego. Efekt: ciągłe napowietrzanie, korozja stali, pęcherzyki gazu w skraplaczu. Powód: tlen z powietrza reaguje z żelazem w wodzie, tworząc rdzawy szlam.
Błąd 3: Brak filtrów. Efekt: opiłki metalu z rur stalowych krążą w układzie i ścierają uszczelnienia pompy obiegowej. Powód: różnica potencjałów elektrycznych między stalą a miedzią przyspiesza korozję.
Błąd 4: Dobór pompy bez audytu instalacji. Efekt: przewymiarowana pompa cykluje w krótkich cyklach, sprężarka zużywa się szybciej. Powód: brak danych o zapotrzebowaniu na ciepło prowadzi do błędów w obliczeniach.
Błąd 5: Wymuszanie niskiej temperatury zasilania. Efekt: dom nie dogrzany, użytkownik podnosi temperaturę, SCOP spada. Powód: grzejniki po prostu nie oddają wystarczającej mocy przy 35°C w słabo docieplonym budynku.
Audyt instalacji przed montażem pompy ciepła obejmuje sprawdzenie szczelności, płukanie próbne, pomiar przepływów i bilans cieplny każdego pomieszczenia. Bez tych danych każdy dobór mocy pompy to wróżenie z fusów.
Realne koszty dostosowania starej instalacji
Ceny różnią się w zależności od regionu i zakresu prac. Poniższe widełki pochodzą z analizy ofert instalacyjnych w 2024 r. i obejmują robociznę oraz materiały.
| Element | Koszt minimalny | Koszt maksymalny | Kiedy konieczny |
|---|---|---|---|
| Płukanie chemiczne | 1 500 zł | 3 000 zł | każda instalacja starsza niż 5 lat |
| Wymiennik ciepła (płytowy) | 2 000 zł | 5 000 zł | instalacja z aluminium lub ryzyko zanieczyszczeń |
| Zestaw filtrów (3 szt.) | 500 zł | 2 000 zł | zawsze |
| Bufor 200 l ze sprzęgłem | 2 500 zł | 4 500 zł | instalacja z zaworami termostatycznymi |
| Wymiana grzejników (komplet) | 7 000 zł | 20 000 zł | tylko gdy konieczna |
| Zamknięcie układu (naczynie, zawory) | 800 zł | 1 800 zł | każda konwersja z kotła stałopalnego |
Łączny koszt dostosowania typowego domu 150 m² z instalacją z lat 2000. wynosi 7 000-12 000 zł. To mniej niż 15% ceny pompy ciepła, a różnica w jej trwałości sięga kilkunastu lat.
Pompa ciepła w starym domu kiedy warto, a kiedy odpuścić
Wymiana kotła na pompę ciepła ma sens w trzech sytuacjach. Dom został docieplony, rachunki za węgiel albo gaz przekraczają 6 000 zł rocznie, a właściciel chce uniezależnić się od paliw kopalnych. W pozostałych przypadkach lepiej najpierw zainwestować w termomodernizację, a pompę wstawić dwa, trzy lata później, gdy budynek będzie na nią gotowy.
Domy sprzed 1990 r. bez docieplenia potrzebują temperatury zasilania 65-75°C. Żadna pompa powietrze-woda nie pracuje w takich warunkach ekonomicznie. Sprawność spada wtedy do SCOP 2,0, czyli poniżej progu opłacalności. W takim budynku pierwszym krokiem jest ocieplenie ścian i wymiana okien, drugim ewentualnie pompa ciepła.
Pompa ciepła zamiast kotła węglowego to rozsądna opcja w domach po 2010 r., gdzie instalacja była projektowana z myślą o niskich temperaturach. Tam często wystarczy płukanie, filtracja i dobry sprzęgło hydrauliczne, żeby cieszyć się niskimi rachunkami.
Checklista przed montażem pompy ciepła
- Audyt energetyczny budynku z obliczeniem zapotrzebowania na ciepło.
- Lista materiałów w instalacji (rury, grzejniki, zawory).
- Test 3-dniowy przy zasilaniu 50°C w sezonie grzewczym.
- Płukanie instalacji z doborem środka chemicznego.
- Filtr siatkowy, magnetyczny i separator powietrza.
- Bufor hydrauliczny o pojemności 10-20 l/kW mocy pompy.
- Sprawdzenie parametrów prądu: przyłącze trójfazowe dla pomp powyżej 12 kW.
Najczęściej zadawane pytania
Czy pompa ciepła może pracować z grzejnikami? Tak, pod warunkiem że grzejniki mają wystarczającą powierzchnię lub budynek został docieplony. W dobrze zaizolowanym domu grzejniki współpracują z pompą przy 45°C bez utraty komfortu cieplnego.
Czy muszę wymieniać wszystkie grzejniki? Nie. Wymiana dotyczy zwykle 2-3 najmniejszych grzejników w newralgicznych punktach, takich jak łazienka czy pokój narożny. Pozostałe pracują bez zmian.
Ile trwa montaż pompy w starej instalacji? Samo podłączenie zajmuje 2-3 dni robocze. Audyt i przygotowanie instalacji to dodatkowe 3-5 dni, rozłożone zwykle na kilka tygodni.
Czy pompa ciepła obsłuży ogrzewanie podłogowe i grzejniki jednocześnie? Tak, ale potrzebne są dwa obiegi z osobnymi zaworami mieszającymi i sprzęgłem hydraulicznym. Koszt takiego układu rośnie o 3 000-6 000 zł.
Jak często płukać instalację z pompą ciepła? Pierwsze płukanie wykonuje się przed montażem. Kolejne kontrolne czyszczenie zaleca się co 5 lat lub po każdej awarii kotła starego typu.
Klucz do udanego montażu
Pompa ciepła współpracuje ze starą instalacją pod warunkiem trzech rzeczy: czystego obiegu, stabilnego ciśnienia i temperatury zasilania dopasowanej do możliwości grzejników. Kiedy te trzy warunki są spełnione, koszt inwestycji mieści się między 30 000 a 80 000 zł, a obniżenie rachunków sięga 50-70% w porównaniu z kotłem węglowym czy gazowym. Bez spełnienia tych warunków nawet najlepsza pompa będzie tylko drogim gadżetem.
Przed podpisaniem umowy z instalatorem warto poprosić o szczegółowy audyt z pomiarem przepływów i bilansem cieplnym. Audyt kosztuje 800-2000 zł, a pozwala uniknąć błędów za kilkanaście tysięcy. Narzędzie doboru pompy ciepła do konkretnej instalacji najlepiej pozostawić doświadczonemu projektantowi, który uwzględni nie tylko moc urządzenia, ale też krzywą grzewczą, histerezę i temperaturę zewnętrzną w najzimniejszym tygodniu sezonu.
Źródła danych i norm: PN-EN 1717 (ochrona wody pitnej), PN-EN 14511 (wydajność pomp ciepła), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), katalogi producentów grzejników (współczynniki przeliczeniowe mocy), Eurostat ceny energii w gospodarstwach domowych 2024, raporty NFOŚiGW o dofinansowaniach w programie „Czyste Powietrze" (nfosigw.gov.pl).
