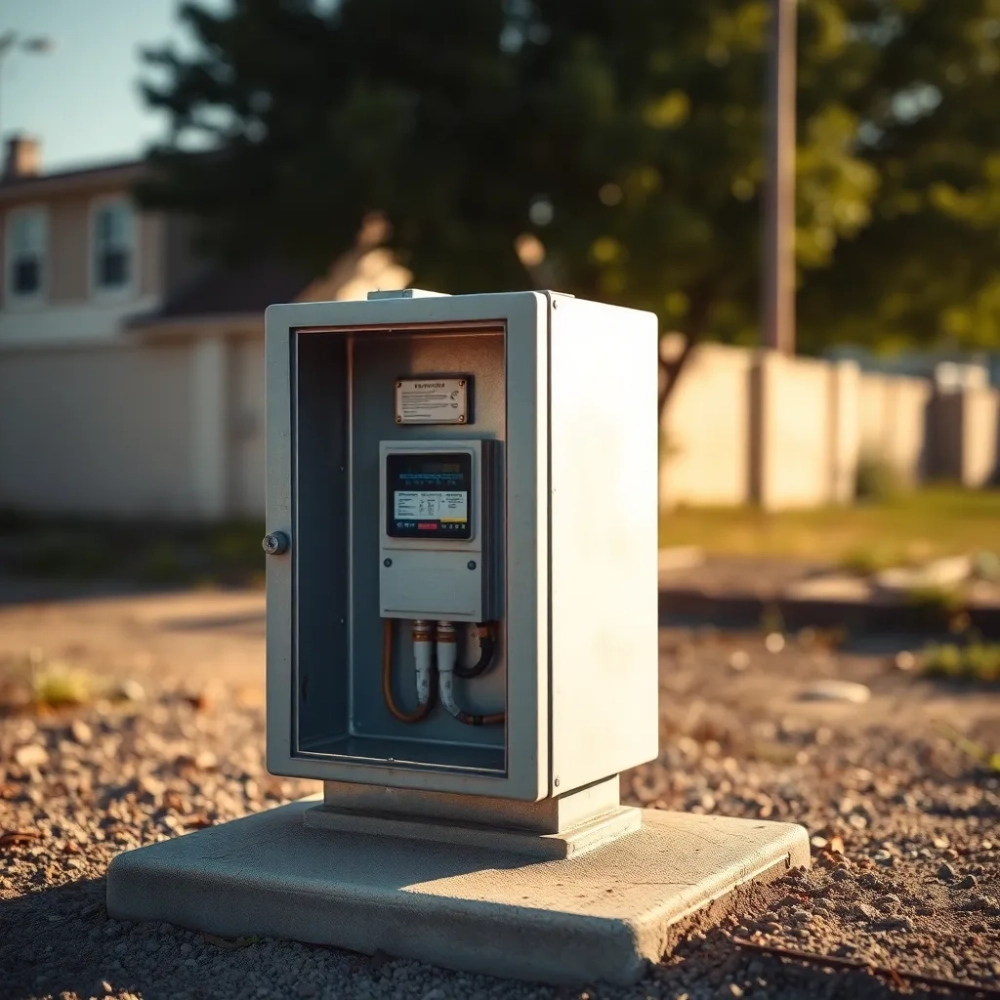

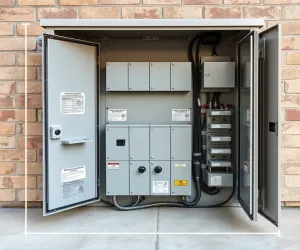

Skrzynka elektryczna na działce? Sprawdź, co zrobić, by prąd popłynął legalnie

Warunki przyłączenia i umowa z zakładem energetycznym

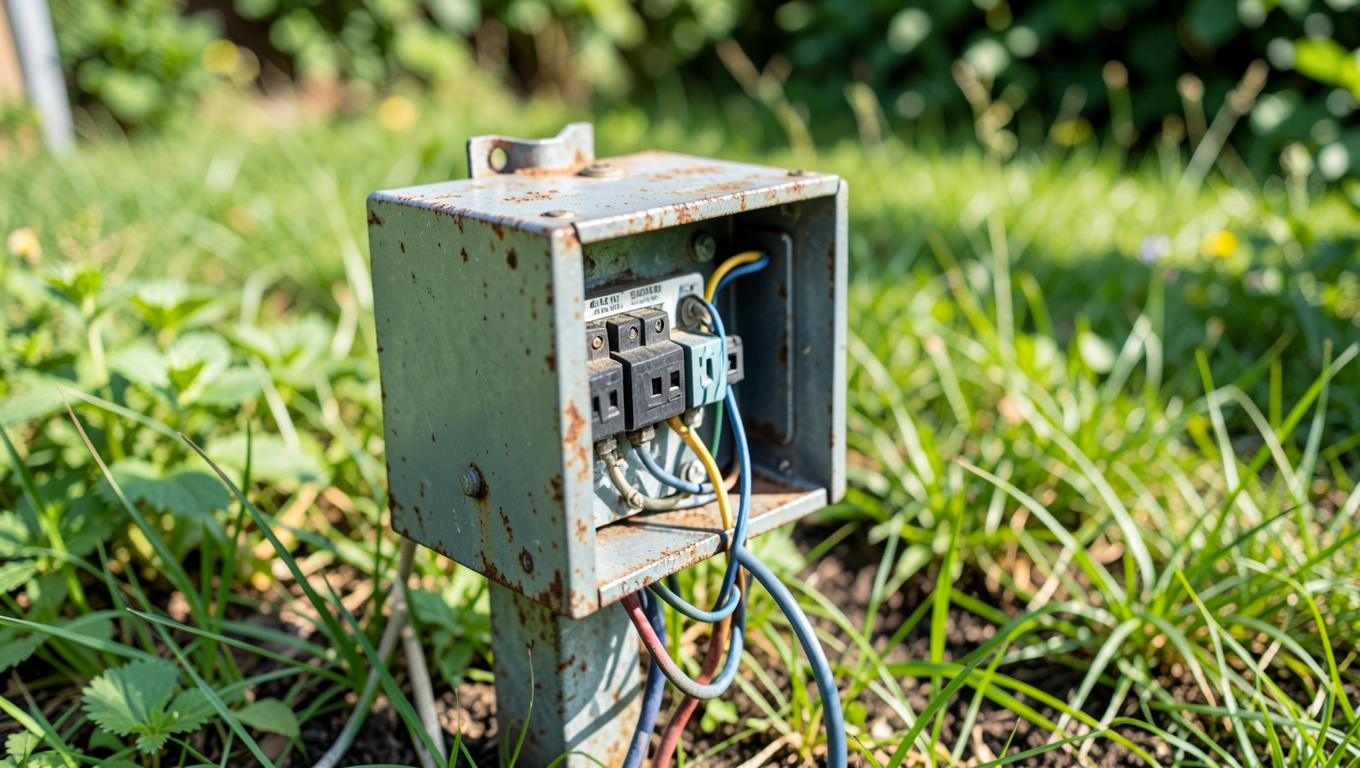

Skrzynka elektryczna stoi na słupku, kable leżą w ziemi, a w głowie właściciela działki kołacze się pytanie, dlaczego prądu jak nie było, tak nie ma. Samo posiadanie skrzynki elektrycznej na działce nie daje bowiem prawa do poboru energii, dopóki operator systemu dystrybucyjnego nie wyda warunków przyłączenia i nie zostanie podpisana stosowna umowa. To pierwszy krok, bez którego dalsze inwestowanie w osprzęt i okablowanie mija się z celem.

• Warunki przyłączenia i umowa z zakładem energetycznym
• Jak podłączyć licznik energii i uruchomić zasilanie na działce
• Najczęstsze błędy po montażu skrzynki, które blokują odbiór instalacji

Procedura zaczyna się od złożenia wniosku o określenie warunków przyłączenia w lokalnym zakładzie energetycznym. Do formularza dołącza się mapę do celów projektowych z zaznaczonym miejscem posadowienia złącza, tytuł prawny do nieruchomości oraz dane o planowanym poborze mocy. Parametr ten ma znaczenie, ponieważ determinuje dobór zabezpieczeń przedlicznikowych oraz przekroje kabli w przyłączu.

Moc przyłączeniowa a dobór zabezpieczeń

Przy typowym zapotrzebowaniu do 5 kW wystarcza zabezpieczenie nadprądowe 25 A oraz kabel YKY 4×10 mm². Gdy planowane jest zasilanie warsztatu albo niewielkiego domku letniskowego z grzejnikiem elektrycznym, operator może zażądać nawet 11 kW. W takim przypadku przekrój przewodu rośnie do 16 mm², a wyłącznik nadprądowy w skrzynce przyłączowej powinien mieć charakterystykę B 32 A. Wartość mocy wpisuje się potem do umowy i od niej zależy wysokość opłaty przyłączeniowej oraz stawek dystrybucyjnych.

Po otrzymaniu warunków inwestor zleca uprawnionemu projektantowi sporządzenie dokumentacji techniczno-prawnej. Projekt uwzględnia schemat wewnętrzny rozdzielnicy, dobór wyłączników różnicowoprądowych (RCD) typu AC do obwodów ogólnych oraz typu A tam, gdzie pojawią się urządzenia z prostownikiem. Układ powinien spełniać wymogi normy PN-HD 60364, która szczegółowo opisuje podział instalacji na obwody oraz zasady ochrony przeciwporażeniowej.

Gotowy projekt trafia do operatora, a ten w ciągu 30 dni wydaje ostateczne warunki przyłączenia. Dokument zawiera między innymi miejsce montażu układu pomiarowo-pomiarowego, typ szafki pomiarowej oraz termin ważności decyzji, wynoszący zwykle dwa lata. Po podpisaniu umowy na dostawę energii i opłaceniu faktury przyłączeniowej można uznać stronę formalną za domkniętą.

Jak podłączyć licznik energii i uruchomić zasilanie na działce

Zamontowana skrzynka pomiarowa stanowi gotowy punkt styku pomiędzy siecią dystrybucyjną a instalacją odbiorcy, lecz dopóki monter operatora nie założy plomb na liczniku, prąd formalnie nie płynie. Procedura uruchomienia obejmuje kilka czynności technicznych, które wykonuje wyłącznie ekipa zakładu energetycznego lub firma działająca na jego zlecenie.

Plombowanie i pierwsze załączenie

Po fizycznym podłączeniu przewodów do zacisków licznika montuje się plomby na pokrywie zacisków i na obudowie. Zabezpieczenia przeciwko nieuprawnionemu demontażowi potwierdzają, że układ pomiarowy nie był naruszany od momentu produkcji. Następnie następuje próba napięciowa oraz pierwsze załączenie pod obciążeniem, podczas którego sprawdza się poprawność działania wyłącznika głównego.

Operator dokonuje odczytu zerowego, wprowadza stan początkowy do systemu bilingowego i dopiero wtedy odbiorca otrzymuje numer PPE (punktu poboru energii). Numer ten staje się identyfikatorem, pod którym rozliczane będą kolejne faktury. Bez aktywacji PPE w systemie taryfowym nie ma mowy o legalnym poborze prądu, nawet jeśli w gniazdkach pojawia się napięcie.

Rozdzielnica główna i podział na obwody

Po stronie odbiorcy najważniejsza jest rozdzielnica główna, która przejmuje energię z zacisków licznika. W jej wnętrzu montuje się rozłącznik izolacyjny, wyłącznik nadprądowy główny oraz wyłączniki różnicowoprądowe grupujące poszczególne obwody. Schemat powinien przewidywać osobne linie dla oświetlenia, gniazd ogólnych, gniazd w pomieszczeniach mokrych oraz ewentualnych odbiorników trójfazowych.

Przy doborze wyłączników nadprądowych istotna jest ich charakterystyka czasowo-prądowa. Wariant B reaguje przy prądzie 3-5 krotnie wyższym od znamionowego i sprawdza się w obwodach o małych prądach rozruchowych. Charakterystyka C toleruje prądy 5-10 krotne, dlatego trafia do obwodów zasilających silniki i transformatory. Na działce rekreacyjnej najczęściej wystarcza typ B, o ile nie planuje się kompresora czy hydroforu.

Najczęstsze błędy po montażu skrzynki, które blokują odbiór instalacji

Montaż skrzynki na słupku, ułożenie kabla w wykopie i pozornie wszystko gotowe, a mimo to inspektor odmawia podpisania protokołu odbioru. Powody bywają prozaiczne, ale skutkują koniecznością ponownego otwarcia wykopu albo wymiany osprzętu. Świadomość typowych uchybień pozwala uniknąć kilkutygodniowego opóźnienia w użytkowaniu działki.

Brak pomiarów odbiorczych

Każda nowa instalacja musi przejść badania skuteczności ochrony przeciwporażeniowej oraz pomiary rezystancji izolacji. Bez protokołu z przyrządu pomiarowego dokumentacja jest niekompletna. Najczęściej zapominanym badaniem jest sprawdzenie impedancji pętli zwarcia, które weryfikuje, czy zabezpieczenie nadprądowe zadziała wystarczająco szybko w razie awarii. Normy PN-EN 61557 opisują procedurę oraz dopuszczalne wartości.

Równie ważne są pomiary rezystancji uziomu. Jeżeli bednarka otokowa ma rezystancję powyżej 30 Ω w gruntach piaszczystych albo powyżej 10 Ω w gliniastych, ochrona nie spełni swojej roli. W takiej sytuacji konieczne jest pogrążenie dodatkowych szpilek uziomowych lub zastosowanie uziomu fundamentowego przy okazji przyszłej zabudowy.

Niewłaściwe zabezpieczenie różnicowoprądowe

Instalatorzy często montują RCD typu AC, podczas gdy normy wymagają typu A tam, gdzie występują odbiorniki z elektroniką. Typ AC reaguje jedynie na sinusoidalny prąd różnicowy, a urządzenia z prostownikiem mogą generować składową pulsującą stałą, która "oślepia" taki wyłącznik. Na działce typ A jest bezpieczniejszym minimum, szczególnie gdy w przyszłości pojawi się ładowarka do roweru elektrycznego albo falownik fotowoltaiczny.

Montaż bez zachowania stref ochronnych

Skrzynka powinna stać w miejscu łatwo dostępnym dla montera i w odległości co najmniej 1 m od krawędzi działki, jeśli granica biegnie wzdłuż ulicy. W przypadku słupka wolnostojącego trzeba uwzględnić strefę ochronną 2,5 m wokół złącza, o której mówi rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Błędy formalne w dokumentacji

Schemat rozdzielnicy bez numeracji zacisków, brak oznaczeń obwodów, niezgodność pomiędzy wpisanymi w protokół wartościami zabezpieczeń a rzeczywistym stanem to drobiazgi, które wstrzymują procedurę. Urząd Dozoru Technicznego albo uprawniony elektryk z grupy SEP odmówi podpisu, gdy zauważy rozbieżność między dokumentacją a wykonaniem. Warto zatem przed zgłoszeniem do odbioru porównać każdy wpis z widocznym w rozdzielnicy wyposażeniem.

Brak oznakowania i instrukcji

Skrzynka powinna posiadać trwałe oznaczenie napięcia znamionowego, schemat wewnętrzny w kieszeni na wewnętrznej stronie drzwiczek oraz wykaz obwodów z przyporządkowanymi zabezpieczeniami. Brak takich informacji nie blokuje formalnego odbioru, ale zmusza każdego kolejnego elektryka do zgadywania, co się w środku znajduje. To pierwszy krok do pomyłek przy późniejszych modyfikacjach.

Świadomość tych pułapek pozwala uniknąć najczęstszych przestojów i cieszyć się działką z działającym oświetleniem, gniazdkiem do kosiarki oraz prądem w altanie jeszcze przed pierwszym sezonem.

Źródła danych: norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), norma PN-EN 61557 (Bezpieczeństwo elektryczne w sieciach niskiego napięcia), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Ustawa Prawo energetyczne z dnia 10 kwietnia 1997 r. (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), portal branżowy Instytut Energetyki (ien.com.pl), Krajowa Izba Klastrów Energii i OZE (klastry-energii.pl).
