Jakie wymiary skrzynki elektrycznej zewnętrznej wybrać, żeby nie przepłacać?

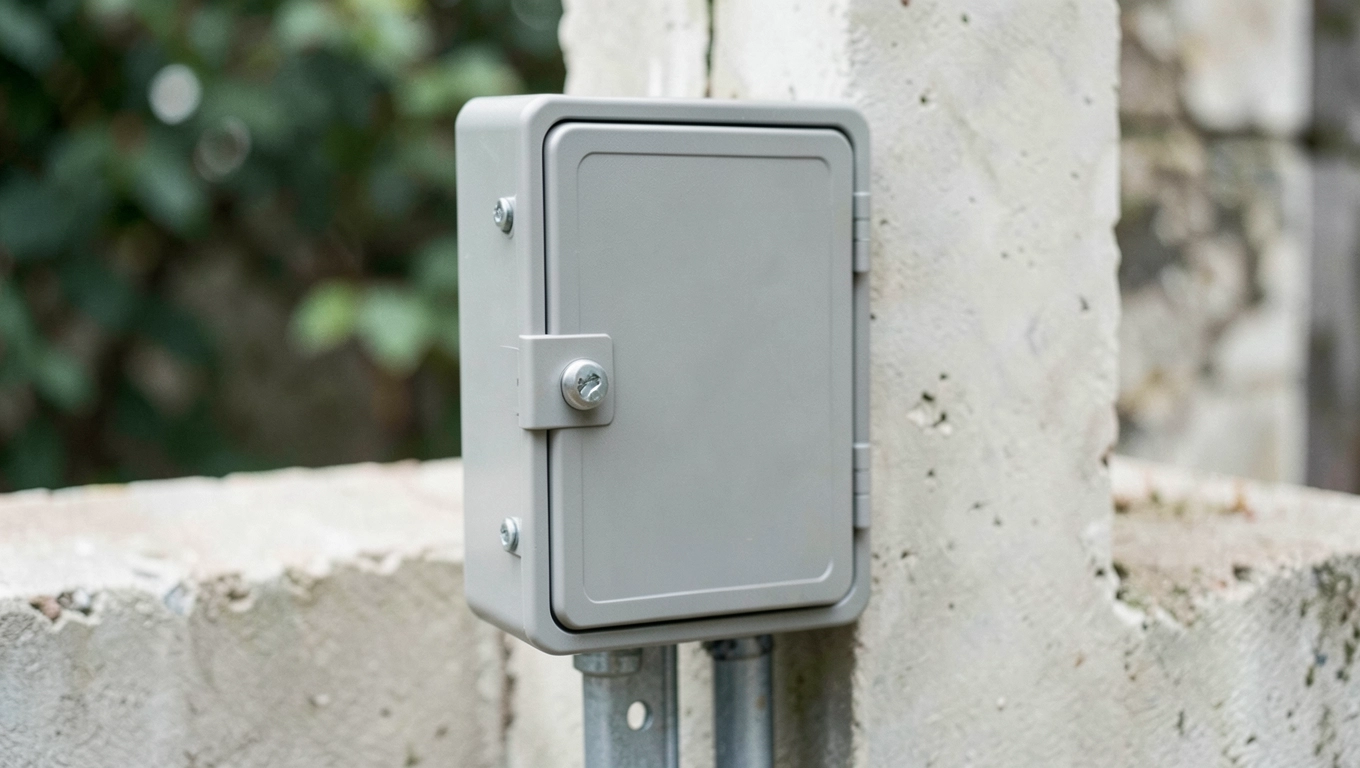

Standardowe wymiary skrzynki elektrycznej zewnętrznej oscylują wokół 60×40×22 cm, lecz ten format to nie sztywny wymóg normy, a jedynie sprawdzony punkt wyjścia dla typowego przyłącza trójfazowego. W praktyce obudowa musi pomieścić konkretną liczbę modułów, zapewnić wymagany stopień ochrony IP i udźwignąć przyszłą rozbudowę instalacji. Źle dobrany rozmiar skrzynki zamontowanej w ogrodzeniu oznacza kucie słupka, wymianę obudowy i ponowny odbiór przez operatora sieci dystrybucyjnej, a to koszt rzędu 1500-3000 zł oraz kilka tygodni opóźnienia. W dalszej części rozbieram liczby, przepisy i konkretne wymiary tak, by dobrać obudowę raz, a porządnie.

• Skrzynka elektryczna zewnętrzna 1F, 3F i pod fotowoltaikę tabela wymiarów
• Montaż skrzynki elektrycznej w ogrodzeniu krok po kroku
• Błędy przy wyborze skrzynki zewnętrznej kary i odmowy odbioru

Skrzynka elektryczna zewnętrzna 1F, 3F i pod fotowoltaikę tabela wymiarów

Rozmiar obudowy wynika bezpośrednio z trzech zmiennych: mocy przyłączeniowej, liczby faz oraz zapasu modułowego na przyszłe obciążenia. Jednofazowe przyłącze do 8 kW mieści się zazwyczaj w obudowie o szerokości 30-40 cm, natomiast standard trójfazowy wymaga minimum 60 cm szerokości, by zmieścić rozłącznik główny, zabezpieczenie nadprądowe i wyłącznik różnicowoprądowy obok licznika.

Wysokość 40-50 cm zapewnia wygodny dostęp dla inkasenta i elektryka bez konieczności schylania się do poziomu gruntu. Głębokość 20-25 cm to kompromis między miejscem na kable YKY wchodzące od dołu a grubością muru lub słupka ogrodzeniowego. Cieńsza obudowa (15 cm) utrudnia wprowadzenie kabli o przekroju 10 mm² bez ich nadmiernego zgięcia, co zwiększa ryzyko uszkodzenia izolacji przy cyklach termicznych.

Przy planowanej fotowoltaice lub pompie ciepła warto od razu dobrać obudowę o jeden rozmiar większą. Inwerter PV wymaga dodatkowego rozłącznika i zabezpieczenia po stronie AC, pompa ciepła pobiera 3-fazowo 16-25 A, a ładowarka samochodowa to kolejne 16 A na osobnym obwodzie. Moduły rezerwowe zajmują 8-12 miejsc na szynie DIN, a ciasna skrzynka wymusi kaskadowe łączenie zabezpieczeń, co utrudnia późniejszą diagnostykę.

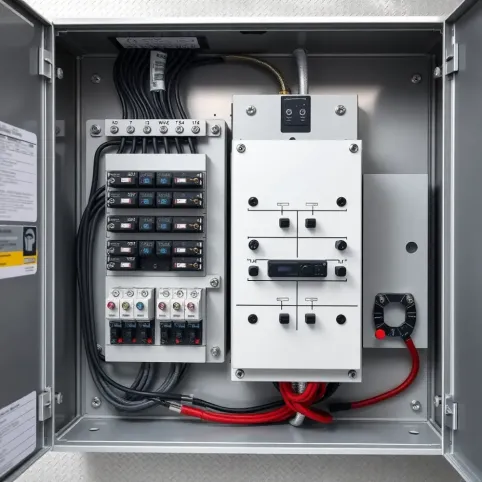

Wewnętrzny rozstaw szyn DIN w obudowie 60 cm to zazwyczaj 480 mm, co przekłada się na 24 moduły na jedną szynę. Dwie szyny dają 48 miejsc. W praktyce licznik zajmuje osobną część obudowy oddzieloną przegrodą, a po stronie instalatora zostaje druga szyna na aparaturę. Jeśli przegroda nie jest wymagana przez OSD, montażysta zyskuje dodatkowe 12 modułów.

Dobór obudowy wg mocy przyłączeniowej

Wymogi poszczególnych operatorów sieci dystrybucyjnej różnią się w szczegółach, choć bazują na wspólnej normie PN-EN 61439-1 i PN-EN 61439-4 dla rozdzielnic niskonapięciowych. Tauron Dystrybucja akceptuje obudowy z tworzywa i stali nierdzewnej z atestem SEP, wymaga jednak dolnego wprowadzenia kabli przez dławiki. PGE Dystrybucja preferuje obudowy z drzwiczkami otwieranymi na kąt min. 120 stopni, co ułatwia odczyt licznika. Enea i Energa operują podobnymi wytycznymi, ale lokalne oddziały mogą mieć własne instrukcje.

Stopień ochrony i klasa izolacji

Minimalny stopień ochrony to IP44, choć w praktyce IP65 staje się standardem dla nowych instalacji. IP44 chroni przed bryzgami wody z każdego kierunku, ale nie zabezpiecza przed strugą wody pod ciśnieniem, na przykład z węża ogrodowego. Odporność mechaniczna IK08 (5 dżuli) wystarcza w ogrodzeniu, IK10 (20 dżuli) sprawdza się przy słupkach narażonych na uderzenia piłką czy kosiarką.

Klasa izolacji II oznacza podwójną izolację i eliminuje potrzebę uziemienia obudowy, co upraszcza montaż w ogrodzeniu murowanym. Klasa I wymaga przewodu ochronnego PE połączonego z uziomem fundamentowym, a to dodatkowy koszt i więcej pracy w cokole. Większość obudów z tworzywa ma domyślnie klasę II, metalowe zazwyczaj klasę I.

Montaż skrzynki elektrycznej w ogrodzeniu krok po kroku

Pierwszy krok to ustalenie lokalizacji z operatorem sieci jeszcze przed wbiciem łopaty. Słupek lub wnęka musi znajdować się na granicy działki lub tuż przy niej, w miejscu dostępnym bez wchodzenia na posesję, z dolną krawędzią skrzynki na wysokości 1,4-1,8 m nad gruntem. Zbyt niskie posadowienie (poniżej 1,0 m) utrudnia odczyt i naraża obudowę na zachlapanie, zbyt wysokie (powyżej 2,0 m) wymaga drabiny i budzi zastrzeżenia inspektora.

Przygotowanie wnęki w murze wymaga wykucia otworu o wymiarach większych o 2-3 cm z każdej strony niż obudowa. Luz montażowy pozwala na osadzenie skrzynki w zaprawie i wypoziomowanie. W przypadku słupka murowanego wnękę formuje się od razu w trakcie wznoszenia, pozostawiając przelotowe otwory na rury osłonowe kabli. Zaprawa cementowa M5 lub M10 trzyma obudowę stabilniej niż pianka montażowa, która z czasem traci przyczepność pod wpływem wilgoci.

Wprowadzenie kabli to etap, na którym popełnia się najwięcej błędów. YKY 5×10 mm² dla przyłącza 3F lub YDY 3×6 mm² dla 1F wprowadza się od dołu przez dławiki kablowe z uszczelką, a każdy kabel mocuje się do ściany obudowy uchwytem odciążającym. Zagięcie kabla o promieniu mniejszym niż 10-krotność jego średnicy zewnętrznej grozi pęknięciem izolacji po pierwszej zimie, gdy kabel skurczy się termicznie. Dławiki PG16 lub PG21 na kablu 10 mm² zapewniają szczelność IP65.

Uziom fundamentowy wykonuje się z płaskownika stalowego ocynkowanego 30×4 mm lub pręta miedziowanego, zatopionego w betonie cokołu. Rezystancja uziomu poniżej 30 Ω (a dla instalacji z wyłącznikiem różnicowoprądowym poniżej 10 Ω) to wymóg PN-HD 60364-4-41. Połączenia wyrównawcze między uziomem a szyną PE w skrzynce wykonuje się przewodem LgY 16 mm², skręcanym i zaciskanym w złączce śrubowej.

Odbiór techniczny przez operatora OSD

Inspektor sprawdza zgodność obudowy z zatwierdzonym projektem, stan plomb na liczniku, poprawność połączeń i rezystancję izolacji. Miernikiem SONEL MPI-530 lub analogicznym wykonuje się pomiar pomiędzy przewodami fazowymi a PE, a wynik poniżej 0,5 MΩ dla napięcia 500 V DC dyskwalifikuje instalację. Czas trwania odbioru to zwykle 7-14 dni od zgłoszenia, w sezonie budowlanym nawet 30 dni.

Po odbiorze inspektor zakłada plomby na licznik i osłonę zacisków. Otwarcie plomb bez obecności pracownika OSD stanowi przestępstwo z art. 56 Prawa energetycznego, zagrożone karą grzywny, ograniczenia wolności albo pozbawienia wolności do lat 2. Również utrudnianie dostępu do licznika (zamknięta brama, agresywny pies) może skutkować odmową przeniesienia układu pomiarowego przy kolejnej modernizacji.

Checklist przed zakupem obudowy

• Moc przyłączeniowa (1F/3F) i planowane obciążenia w ciągu 5-10 lat
• Stopień ochrony minimum IP44, rekomendowane IP65
• Odporność mechaniczna IK08 lub IK10 przy słupku narażonym na uderzenia
• Liczba modułów DIN z zapasem min. 20% na przyszłą rozbudowę
• Materiał obudowy: stal nierdzewna, tworzywo termoutwardzalne, poliwęglan
• Kolor RAL dopasowany do elewacji lub ogrodzenia
• Typ drzwiczek: pełne, przeszklone, z wentylacją
• Certyfikat zgodności z PN-EN 61439-4 i deklaracja CE
• Atest na pracę w temperaturach od -25°C do +40°C
• Możliwość plombowania drzwiczek i osłony zacisków

Błędy przy wyborze skrzynki zewnętrznej kary i odmowy odbioru

Najczęstsza pomyłka to zakup obudowy bez certyfikatu na konkretne warunki środowiskowe. Skrzynka z PVC nieatestowana do pracy na zewnątrz żółknie po dwóch latach i traci szczelność na złączach, a woda przedostająca się do wnętrza powoduje korozję szyn DIN i zacisków. Efekt to zwarcie, brak napięcia w domu i wezwanie pogotowia energetycznego, a właściciel słyszy, że ubezpieczyciel nie wypłaci odszkodowania, bo instalacja nie spełniała norm.

Drugi błąd to montaż bez zgłoszenia przyłączenia lub samowolna wymiana obudowy na większą po zaplombowaniu. Kara administracyjna z art. 56 ust. 1 pkt 1 Prawa energetycznego sięga 5000 zł, a w przypadku pobierania energii z pominięciem układu pomiarowego, oskarżyciel może skierować sprawę do sądu z art. 278 Kodeksu karnego (kradzież energii). Operator ma prawo wstrzymać dostawy do czasu wyjaśnienia sprawy.

Trzeci problem to zbyt mała obudowa dobrana „na styk". Licznik 1-fazowy zajmuje 12 modułów, rozłącznik główny 3 moduły, wyłącznik różnicowoprądowy 4 moduły, a ochronniki przepięciowe typu 1+2 kolejne 4. Suma to 23 moduły, a w obudowie 30×40×20 cm mieści się ich 24, z czego po odjęciu przestrzeni na okablowanie zostaje realnie 20. Efekt to niemożność zainstalowania ogranicznika przepięciowego zgodnie z wymogami PN-HD 60364-5-534, a to coraz częstsza podstawa odmowy odbioru.

Czwarta pułapka to ignorowanie strefy pożarowej. Skrzynka zamontowana na drewnianym słupku ogrodzenia bez odstępu min. 0,5 m od materiałów palnych to ryzyko, że w razie zwarcia w obudowie ogrodzenie stanie w ogniu. Norma PN-EN 61439-4 wymaga badania odporności na nagrzewanie, ale w praktyce inspektorzy sprawdzają też odległość od palnych elementów konstrukcji.

Piąty błąd to brak dostępu dla inkasenta lub odmowa udostępnienia licznika. Operator ma prawo przenieść układ pomiarowy w miejsce dostępne bez wchodzenia na posesję, a koszt takiej operacji (1500-3000 zł) ponosi właściciel. Jeszcze gorzej, gdy inkasent zgłasza brak dostępu wielokrotnie, a sprawa trafia do działu windykacji.

Kiedy skrzynka na słupku, a kiedy w murze?

Słupek murowany z wnęką sprawdza się przy ogrodzeniach klinkierowych i kamiennych, gdzie estetyka wymaga ukrycia obudowy. Montaż w gotowym murze wymaga kucia i osadzania, a po otynkowaniu ślad jest niewidoczny. Słupek wolnostojący z fundamentem punktowym jest szybszy i tańszy, ale eksponuje skrzynkę i wymaga konserwacji antykorozyjnej co 3-5 lat.

Przy ogrodzeniu z siatki lub paneli systemowych lepszy jest słupek metalowy z obudową natynkową, mocowaną na konsolach. Konsola odciąża obudowę od drgań i umożliwia odprowadzenie wody z dachu skrzynki poza płaszczyznę ogrodzenia. Cena obudowy natynkowej jest wyższa o 30-50% od wnękowej, ale oszczędza się na robociźnie murarskiej.

Planujesz modernizację? Dobierz większą skrzynkę od razu

Fotowoltaika o mocy 10 kWp wymaga inwertera trójfazowego z rozłącznikiem AC po stronie skrzynki. Pompa ciepła 12 kW pobiera 3-fazowo 18 A i potrzebuje osobnego zabezpieczenia nadprądowego. Ładowarka samochodu 11 kW to kolejne 16 A. Sumarycznie w domu z PV i pompą ciepła potrzeba 56-64 modułów, a to obudowa minimum 80×60×25 cm.

Wybierając obudowę z myślą o przyszłej rozbudowie, unika się wymiany całej skrzynki po dwóch latach. Operator zazwyczaj nie wymaga nowego projektu przy rozbudowie wewnętrznej, o ile nie zmienia się moc przyłączeniowa, ale wymiana obudowy na większą z zachowaniem plomb jest procedurą kłopotliwą i kosztowną.

Przy braku miejsca w ogrodzeniu alternywą jest szafka wolnostojąca na fundamencie przy granicy działki. Wymiary 80×120×30 cm pozwalają zmieścić rozdzielnicę główną, podrozdzielnicę PV i złącze kablowe. Koszt szafki z fundamentem to 2500-5000 zł, ale zysk to pełna rezerwa modułowa i wygodny dostęp serwisowy.

Ostatnia rzecz, o której rzadko się mówi, to estetyka. Producenci oferują obudowy w kolorach RAL dopasowanych do typowych ogrodzeń: 7035 (jasnoszary), 8017 (brązowy), 9005 (czarny), 7016 (antracyt). Wybór koloru zbieżnego z płotem eliminuje wizualny dysonans i ułatwia uzyskanie zgody spółdzielni lub wspólnoty, jeśli ogrodzenie graniczy z terenem wspólnym.

Jeśli budujesz dom i stoisz przed wyborem obudowy, zacznij od ustalenia mocy przyłączeniowej u operatora. Bez tego dokumentu nawet najlepsza skrzynka będzie za mała lub za duża. Wymiary skrzynki elektrycznej zewnętrznej to nie kwestia gustu, a konkretna inżynieryjna odpowiedź na pytanie, ile prądu popłynie i w co będzie się rozrastać przez następne 20 lat.
