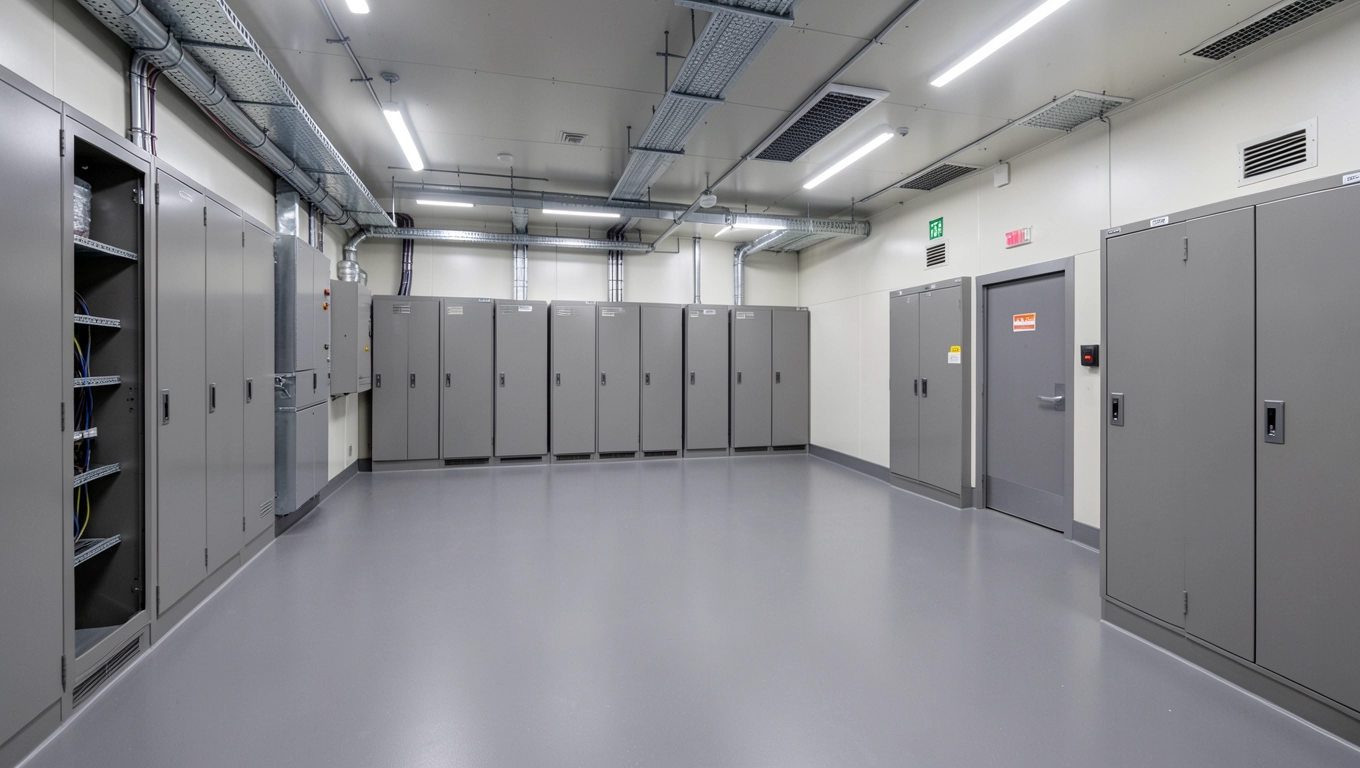

Pomieszczenie rozdzielni elektrycznej wymagania, o których musisz wiedzieć

Koszt błędów w projekcie rozdzielni elektrycznej rzadko kończy się na poprawkach w dokumentacji. Przy kontroli nadzoru budowlanego lub po pierwszym poważnym zwarciu rachunek idzie w setkach tysięcy złotych. Według raportów branżowych ponad 60% rozdzielnic niskiego napięcia eksploatowanych w polskim budownictwie nie spełnia w pełni wymagań aktualnej normy, a problem zaczyna się zwykle dużo wcześniej: na etapie oceny pomieszczenia, w którym stanie szafa. Ten tekst rozpakowuje wymagania stawiane pomieszczeniu rozdzielni elektrycznej tak, żeby żaden projektant, inwestor ani wykonawca nie musiał drugi raz pytać o to samo.

• Wentylacja, oświetlenie i odległości w pomieszczeniu rozdzielni
• Strefy pożarowe i dostęp serwisowy do rozdzielni elektrycznej
• Stopień ochrony IP i warunki środowiskowe w pomieszczeniu rozdzielni
• Wymagania formalne i odpowiedzialność za projekt rozdzielni
• Proces projektowy rozdzielnicy elektrycznej krok po kroku
• Najczęstsze błędy projektowe w rozdzielnicach elektrycznych
• Studium przypadku: hala produkcyjna 800 m²
• Kosztorys i czas realizacji projektu rozdzielnicy

Wentylacja, oświetlenie i odległości w pomieszczeniu rozdzielni

Pierwszą rzeczą, jaką trzeba zweryfikować przed rysowaniem schematu, jest samo pomieszczenie. Zbyt ciasne, wilgotne albo źle wentylowane pomieszczenie zniweczy nawet najbardziej precyzyjny dobór zabezpieczeń, bo komponenty będą pracować w warunkach odbiegających od tych, dla których zostały przetestowane w laboratorium.

Minimalna wysokość pomieszczenia rozdzielni wynosi 2,5 m dla instalacji do 1 kV, ale przy szafach o wysokości ponad 1,8 m zostaje niewiele przestrzeni manipulacyjnej nad obudową. W praktyce 2,8 m okazuje się bezpieczniejszym minimum, bo pozwala na prowadzenie kanałów kablowych w stropie bez kolizji z górnymi wentylacyjnymi wlotami obudów.

Wentylacja musi odprowadzać ciepło generowane przez straty mocy w rozdzielnicy. Typowa szafa 800 A przy pełnym obciążeniu emituje od 300 W do nawet 1,5 kW ciepła. Bez wymiany powietrza rzędu 10 do 15 wymian na godzinę temperatura wewnątrz obudowy wzrośnie o 15-20 K powyżej otoczenia, a to już strefa, w której wyzwalacze termiczne zaczynają zaniżać prąd znamionowy.

Oświetlenie ogólne powinno zapewniać minimum 200 luksów na wysokości czoła szafy, a w strefie obsługowej 500 luksów. Źródła LED o temperaturze barwowej 4000 K nie tylko lepiej oddają kolory izolacji przewodów, ale też mniej męczą wzrok przy długich przeglądach. Wymagane jest też oświetlenie awaryjne o autonomii minimum 1 h, bo serwisant wchodzący do pomieszczenia po zaniku napięcia musi widzieć drogę ewakuacji bez latarki w ustach.

Odległości montażowe to ostatni element, o którym wspomina się zwykle przy okazji, a który decyduje o tym, czy pomieszczenie w ogóle przejdzie odbiór. Z przodu szafy potrzeba minimum 1 m wolnej przestrzeni, z tyłu 0,6 m, a między równoległymi rzędami 1,2 m. Te wartości wynikają nie z kaprysu normodawcy, lecz z faktu, że wyciąganie aparatów modułowych w ciasnej obudowie wymaga fizycznego ruchu ręki, którego nie da się skrócić.

Strefy pożarowe i dostęp serwisowy do rozdzielni elektrycznej

Pomieszczenie rozdzielni musi stanowić wydzieloną strefę pożarową. Klasa odporności ogniowej ścian, stropu i drzwi zależy od gęstości obciążenia ogniowego i wynosi od EI 60 przy pojedynczych rozdzielnicach do EI 120 w przypadku rozdzielni głównych budynków użyteczności publicznej. Drzwi prowadzące do pomieszczenia muszą otwierać się w kierunku wyjścia i posiadać samozamykacz.

Przepusty kablowe przez ściany strefowe uszczelniamy masami o odporności ogniowej równej odporności przegrody. Masa pęczniejąca pod wpływem temperatury blokuje przepływ gazów gorących i dymu, co w praktyce oznacza, że pożar po jednej stronie ściany nie przegrzewa izolacji kabli po drugiej stronie przez wymagany czas.

Dostęp serwisowy reguluje nie tylko komfort, ale i odpowiedzialność prawną. Pomieszczenie powinno być dostępne z korytarza ogólnego lub bezpośrednio z zewnątrz budynku, ale nie z garażu podziemnego ani z pomieszczeń mieszkalnych. Wejście wyposażamy w zamek z wkładką patentową, a w obiektach większych niż 1000 m² powierzchni użytkowej w system kontroli dostępu z logowaniem zdarzeń.

Minimalna szerokość drzwi to 0,9 m, ale przy rozdzielnicach o masie przekraczającej 400 kg warto zaplanować drzwi dwuskrzydłowe o świetle 1,4 m. Wymiana uszkodzonego wyzwalacza w szafie, która nie wjedzie przez drzwi, oznacza demontaż obudowy w pomieszczeniu albo wynajem dźwigu do wyciągania przez okno.

Przed drzwiami rozdzielni pozostawiamy wolną przestrzeń 1,5 m² na otwarcie skrzydła i ewentualne postawienie drabiny przy pracach pod napięciem. Oznaczenie pomieszczenia tabliczką z napięciem znamionowym i symbolem ostrzegawczym to nie ozdoba, lecz wymóg BHP wynikający z rozporządzenia w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych.

Stopień ochrony IP i warunki środowiskowe w pomieszczeniu rozdzielni

Stopień ochrony IP obudowy rozdzielnicy dobiera się na podstawie rzeczywistych warunków w pomieszczeniu, a nie na podstawie katalogu producenta. Pomieszczenie suche, ogrzewane i czyste pozwala na IP 2X, ale w hali przemysłowej z zapyleniem i wilgocią sięgniemy po IP 54 lub IP 65.

Odporność mechaniczna IK równie ważna. IK 08 chroni przed uderzeniem 5 J, co wystarcza w pomieszczeniach zamkniętych, ale IK 10 (20 J) jest wskazana wszędzie, gdzie wózek widłowy krąży w pobliżu ściany, na której zamontowano rozdzielnicę.

Temperatura pracy rozdzielnicy powinna mieścić się w granicach -5°C do +40°C dla klimatu umiarkowanego, ale w halach bez klimatyzacji latem słupek rtęci w słońcu potrafi pokazać 45°C na powierzchni obudowy. W takich warunkach projektant obniża wartość znamionową prądu o 10-15% albo wybiera aparaty o podwyższonej odporności termicznej.

Wysokość n.p.m. instalacji ma znaczenie powyżej 1000 m. Ciśnienie atmosferyczne spada, a wraz z nim wytrzymałość dielektryczna powietrza. Dla każdych 100 m powyżej tej granicy obniżamy napięcie znamionowe izolacji o 1%, co w praktyce oznacza konieczność zwiększenia odstępów izolacyjnych w szafie.

Obecność substancji chemicznie aktywnych zmienia podejście do materiałów. W halach z oparami kwasu siarkowego stopy aluminium matowieją w ciągu kilku miesięcy, a miedź pokrywa się siarczanem, który zwiększa rezystancję stykową. Rozdzielnice w takim środowisku wykonujemy ze stali nierdzewnej malowanej proszkowo, z uszczelkami EPDM zamiast standardowej pianki poliuretanowej.

Wymagania formalne i odpowiedzialność za projekt rozdzielni

Podstawą prawną jest norma PN-EN IEC 61439, która w polskim budownictwie obowiązuje od 2014 roku w wersji pierwszej, a od 2021 w drugiej edycji. Różnice między tymi wersjami dotyczą głównie procedur weryfikacyjnych oraz obowiązków producenta oryginalnego i prefabrykatora, którego rola została precyzyjniej opisana.

Producent oryginalny odpowiada za badania typu, czyli za to, że konstrukcja rozdzielnicy spełnia wymagania normy w warunkach laboratoryjnych. Prefabrykator odpowiada za każdą sztukę wychodzącą z jego warsztatu i za prawidłowy montaż komponentów. Te dwie role łączą się w jedną firmę tylko wtedy, gdy montaż odbywa się w zakładzie producenta, co w praktyce jest rzadkością.

Niezgodność z normą pociąga za sobą konsekwencje sięgające od utraty gwarancji producenta po odpowiedzialność karną w przypadku wypadku. Ubezpieczyciel odmówi wypłaty odszkodowania, jeśli szkoda wynika z eksploatacji urządzenia bez aktualnych badań, a prokuratura potraktuje brak zgodności jako niedopełnienie obowiązków przez osobę sprawującą nadzór.

Dokumentacja odbiorowa rozdzielni powinna zawierać schemat ideowy i montażowy, wykaz aparatów z numerami katalogowymi, protokoły pomiarów ochrony przeciwporażeniowej, deklarację zgodności wystawioną przez prefabrykatora oraz instrukcję obsługi w języku polskim. Bez tych dokumentów odbiór nie dojdzie do skutku.

Norma IEC 61439 dzieli rozdzielnice na trzy kategorie: PTTA, PTTB i PTTC. Pierwsza oznacza rozdzielnice projektowane i produkowane w pełni przez jednego wytwórcę, druga dopuszcza modyfikacje konstrukcyjne wg uzgodnionych reguł, trzecia to rozdzielnice projektowane indywidualnie pod konkretne zamówienie, bez gotowych badań typu. Większość obiektów komercyjnych w Polsce pracuje na PTTB.

Proces projektowy rozdzielnicy elektrycznej krok po kroku

Projektowanie rozdzielnicy elektrycznej dzielimy na sześć etapów, z których każdy ma konkretne wejście i wyjście. Pominięcie któregokolwiek z nich kończy się pytaniami na etapie odbioru, których nikt nie chce słyszeć.

Krok 1: Audyt potrzeb i analiza istniejącej instalacji

Audyt zaczyna się od spisu odbiorów. Każdy obwód trzeba opisać mocą zainstalowaną, współczynnikiem jednoczesności, rodzajem odbiornika i wymaganiami co do ciągłości zasilania. Bez tej listy dobór zabezpieczeń staje się wróżeniem z fusów, a każdy nowy odbiornik uruchomiony po odbiorze wymaga przeliczeń całej szyny zbiorczej.

W istniejących obiektach pomiar prądów w szynie głównej przez minimum tydzień, zapis prądu szczytowego i czasu jego trwania pozwala dobrać przekładniki prądowe i ustawić selektywność zabezpieczeń. Pomiar jednorazowy w środku dnia to za mało, bo rzeczywiste obciążenie w wielu zakładach wynika z nocnych rozruchów pieców lub weekendowych cykli chłodni.

Krok 2: Warunki lokalne i środowiskowe

Drugi krok to formalne opisanie pomieszczenia rozdzielni w języku normy. Temperatura minimalna i maksymalna, wilgotność, obecność pyłu, agresywne substancje, wibracje, klasa odporności ogniowej przegród, wymiary pomieszczenia, dostęp do drzwi i okien. Każdy z tych parametrów wpływa na konkretny parametr rozdzielnicy, więc dokumentacja powinna zawierać wszystkie.

Krok 3: Dobór komponentów i obliczenia

Trzeci krok wymaga już ołówka i kalkulatora. Obliczamy prąd zwarciowy w punkcie przyłączenia rozdzielnicy do sieci. Wzór przybliżony: Ik = Un / (√3 × Zs), gdzie Zs to impedancja pętli zwarcia od transformatora do rozdzielnicy. Przykład dla Un = 400 V i Zs = 30 mΩ daje Ik = 7,7 kA, co determinuje wytrzymałość zwarciową wszystkich aparatów w rozdzielnicy.

Spadek napięcia na odcinku od transformatora do najdalszego odbiornika nie powinien przekraczać 4% w stanie ustalonym i 10% przy rozruchu silników. Przekrój kabla dobieramy ze wzoru: S = (ρ × 2L × I × cosφ) / (ΔU × Un), gdzie ρ to rezystywność miedzi (0,0175 Ω·mm²/m). Dla 50 m kabla miedzianego, prądu 100 A, cosφ = 0,85 i dopuszczalnym spadku 8 V otrzymamy S ≈ 21 mm², czyli w praktyce 25 mm².

Kompensacja mocy biernej to odrębne zadanie, które warto uwzględnić już w projekcie rozdzielnicy. Kondensatory o mocy równej około 30% mocy czynnej transformatora obniżają zużycie energii biernej, ale wymagają dławików tłumiących, jeśli w sieci pracują harmoniczne generowane przez falowniki.

Krok 4: Dobór zabezpieczeń i selektywność

Selektywność to zdolność systemu zabezpieczeń do wyłączenia najbliższego uszkodzenia bez wyzwalania zabezpieczeń dalszych. W praktyce oznacza to, że zwarcie w jednym obwodzie gniazdkowym nie wyłącza całego budynku. Realizujemy ją przez dobór charakterystyk czasowo-prądowych (B, C, D, K) oraz progu zadziałania wyzwalaczy.

W obiektach przemysłowych selektywność energetyczną (z wykorzystaniem zdolności wyłączania) dobiera się tak, aby prąd zwarciowy na niższym szczeblu był niższy niż zdolność wyłączania zabezpieczenia górnego. Selektywność strefowa wymaga już koordynacji z przekładnikami i nastawami zwłoki czasowej.

Krok 5: Schematy i dokumentacja

Piąty krok to praca kreślarska, ale jednocześnie najlepsza okazja do wyłapania błędów logicznych. Schemat ideowy pokazuje połączenia bez geometrii, schemat montażowy przypisuje aparatom numery pozycji, rysunek zabudowy wskazuje ich lokalizację w szafie, a lista połączeń kablowych stanowi instrukcję dla prefabrykatora.

W dokumentacji powinny znaleźć się: schemat jednokreskowy, schemat widoku wnętrza szafy, schemat listwy zaciskowej, schemat uziemienia, wykaz materiałów, obliczenia techniczne, instrukcja obsługi i deklaracja zgodności. Każdy rysunek zawiera numer rewizji, datę i podpis projektanta.

Krok 6: Weryfikacja i testy końcowe

Szósty krok odbywa się u prefabrykatora i na budowie. Próby rutynowe obejmują sprawdzenie ciągłości obwodów ochronnych, wytrzymałości dielektrycznej, działania mechanicznego aparatów, poprawności połączeń oraz oględziny ogólne. Każda próba kończy się protokołem podpisanym przez osobę wykonującą.

Po montażu na obiekcie wykonujemy pomiary odbiorowe: impedancję pętli zwarcia, rezystancję izolacji, działanie wyłączników różnicowoprądowych, próbę napięciową oraz pomiar rezystancji uziemienia. Bez tych pomiarów protokół odbioru instalacji pozostaje niekompletny, a inwestor nie otrzyma gwarancji na całość instalacji.

Najczęstsze błędy projektowe w rozdzielnicach elektrycznych

Lista błędów, które kosztują najwięcej powtórzeń, jest zaskakująco krótka, ale każdy z nich występuje regularnie. Poniższe dziesięć pozycji obejmuje ponad 80% problemów zgłaszanych przy odbiorach.

• Brak deratingu termicznego. Producenci podają prąd znamionowy przy 35°C, a w hali bez klimatyzacji obudowa osiąga 50°C. Skutek: wyłącznik wyzwala przy prądzie niższym niż znamionowy.
• Zaniżenie przekroju szyny zbiorczej. Przy prądzie 1600 A szyna 60×10 mm nie wystarczy, jeśli nie zapewnimy chłodzenia. Wzrost temperatury powyżej 90 K to utrata zdolności zwarciowej.
• Brak selektywności czasowo-prądowej. Projektant dobiera wszystkie wyłączniki tej samej charakterystyki C, nie sprawdzając progów zadziałania. Każde zwarcie wyłącza cały segment instalacji.
• Niedoszacowanie mocy zwarciowej. Transformator 1000 kVA z impedancją 6% daje prąd zwarciowy 25 kA, co przekracza zdolność wyłączania typowego wyłącznika kompaktowego 10 kA.
• Brak kompensacji mocy biernej. Bez baterii kondensatorów współczynnik mocy spada poniżej 0,85 i zakład płaci kary za energię bierną.
• Niewłaściwe IP dla środowiska. Rozdzielnica IP 54 w pomieszczeniu suchym to strata pieniędzy, ale IP 20 w hali z pyłem to gwarancja awarii w ciągu roku.
• Pominięcie przepustów ogniowych. Każdy kabel przez ścianę strefową bez uszczelnienia to ścieżka dla dymu i ognia.
• Brak rezerwy miejsca. Szafa zaprojektowana na styk nie pozwala na dodanie obwodu. Rezerwa minimum 20% wolnych modułów w każdym rzędzie.
• Niepoprawne uziemienie. Połączenie ochronne wykonane przewodem o mniejszym przekroju niż fazowy, bez możliwości rozłączenia na potrzeby pomiarów.
• Brak dokumentacji odbiorowej. Schemat rozbieżny z wykonaniem, brak deklaracji zgodności, brak protokołów pomiarowych.

Studium przypadku: hala produkcyjna 800 m²

Przykład obiektu: hala produkcyjna 800 m² z zapleczem biurowym 200 m², zasilana z transformatora 630 kVA o napięciu 400 V. Zapotrzebowanie mocy: 420 kW mocy zainstalowanej, 280 kW mocy szczytowej, współczynnik mocy cosφ = 0,82.

Prąd znamionowy rozdzielnicy głównej obliczamy ze wzoru: I = P / (√3 × Un × cosφ) = 280 000 / (√3 × 400 × 0,82) = 493 A. Dobieramy rozdzielnicę główną 630 A z możliwością rozbudowy do 800 A. Szafa w obudowie stalowej IP 54, IK 10, malowanie proszkowe RAL 7035, wymiary 2000 × 800 × 600 mm.

Prąd zwarciowy na szynie głównej: Zs ≈ 22 mΩ (dane operatora), Ik = 400 / (√3 × 0,022) = 10,5 kA. Wyłącznik główny 630 A o zdolności wyłączania 25 kA, z wyzwalaczem termomagnetycznym.

Selektywność: wyłącznik główny 630 A z charakterystyką regulowaną, wyłączniki odpływowe 250 A z charakterystyką B, wyłączniki obwodów gniazdkowych 16 A z charakterystyką C i wyłącznikiem różnicowoprądowym 30 mA. Selektywność pełna do 4 kA, częściowa do 8 kA.

Kompensacja mocy biernej: bateria kondensatorów 100 kvar z dławikami tłumiącymi 7% (rezonans 189 Hz, dala od harmonicznych 5. i 7.). Regulator współczynnika mocy 6-stopniowy.

Koszt szacunkowy: rozdzielnica główna wraz z montażem, kompensacją i dokumentacją w przedziale 65 000 do 95 000 PLN netto. Czas realizacji od podpisania umowy do odbioru: 6 do 9 tygodni, z czego 3 tygodnie to prefabrykacja u wytwórcy.

Kosztorys i czas realizacji projektu rozdzielnicy

Koszt projektu rozdzielnicy zależy od stopnia skomplikowania i zakresu dokumentacji. Rozdzielnia mieszkaniowa z kilkoma obwodami to wydatek rzędu 3 000 do 6 000 PLN netto za projekt i dokumentację, rozdzielnia przemysłowa średniej wielkości od 12 000 do 40 000 PLN netto, a rozdzielnia główna budynku biurowego z pełną automatyką przekracza 60 000 PLN netto.

Czas realizacji rozdzielnicy mieszkaniowej to zwykle 2 do 4 tygodni od zlecenia. Przemysłowa wymaga 5 do 8 tygodni, a rozdzielnia główna budynku biurowego nawet 12 tygodni, jeśli automatyka obejmuje sterowanie BMS, pomiary energii i integrację z agregatem prądotwórczym. Na czas wpływa dostępność aparatów, szczególnie wyłączników kompaktowych o dużej zdolności wyłączania, których czas dostawy potrafi sięgać 8 tygodni w sezonie inwestycyjnym.

Projekt rozdzielnicy, który przeszedł przez wszystkie sześć kroków opisanych wyżej, z dokumentacją zawierającą obliczenia i rysunki z oznaczeniami rewizji, kosztuje więcej na etapie przygotowania, ale oszczędza tysiące złotych na etapie eksploatacji. Serwisant, który dostaje czytelny schemat jednokreskowy i listę aparatów z numerami katalogowymi, naprawi usterkę w godzinę. Serwisant bez dokumentacji spędzi pół dnia na otwarciu szafy i szukaniu odpowiedzi na pytanie, który wyłącznik zasila konkretny odbiornik.

Pomieszczenie rozdzielni elektrycznej z prawidłowymi wymaganiami to inwestycja, która procentuje przez cały cykl życia budynku, zwykle liczony w dekadach. Projektanci, wykonawcy i inwestorzy, którzy poświęcą czas na weryfikację każdego z opisanych wyżej elementów, unikną kosztownych poprawek i zapewnią bezpieczeństwo użytkownikom obiektu. Warto potraktować tę listę jako obowiązkowy punkt wyjścia dla każdego nowego projektu, niezależnie od jego skali.

Źródła: PN-EN IEC 61439-1:2021, Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy przy urządzeniach energetycznych, dane Polskiego Komitetu Ochrony Przeciwporażeniowej SEP, raporty roczne operatorów sieci dystrybucyjnych. Więcej informacji o wymaganiach pomieszczeń rozdzielni elektrycznych dostępnych jest w bazie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w serwisie Stowarzyszenia Elektryków Polskich (sep.com.pl).
