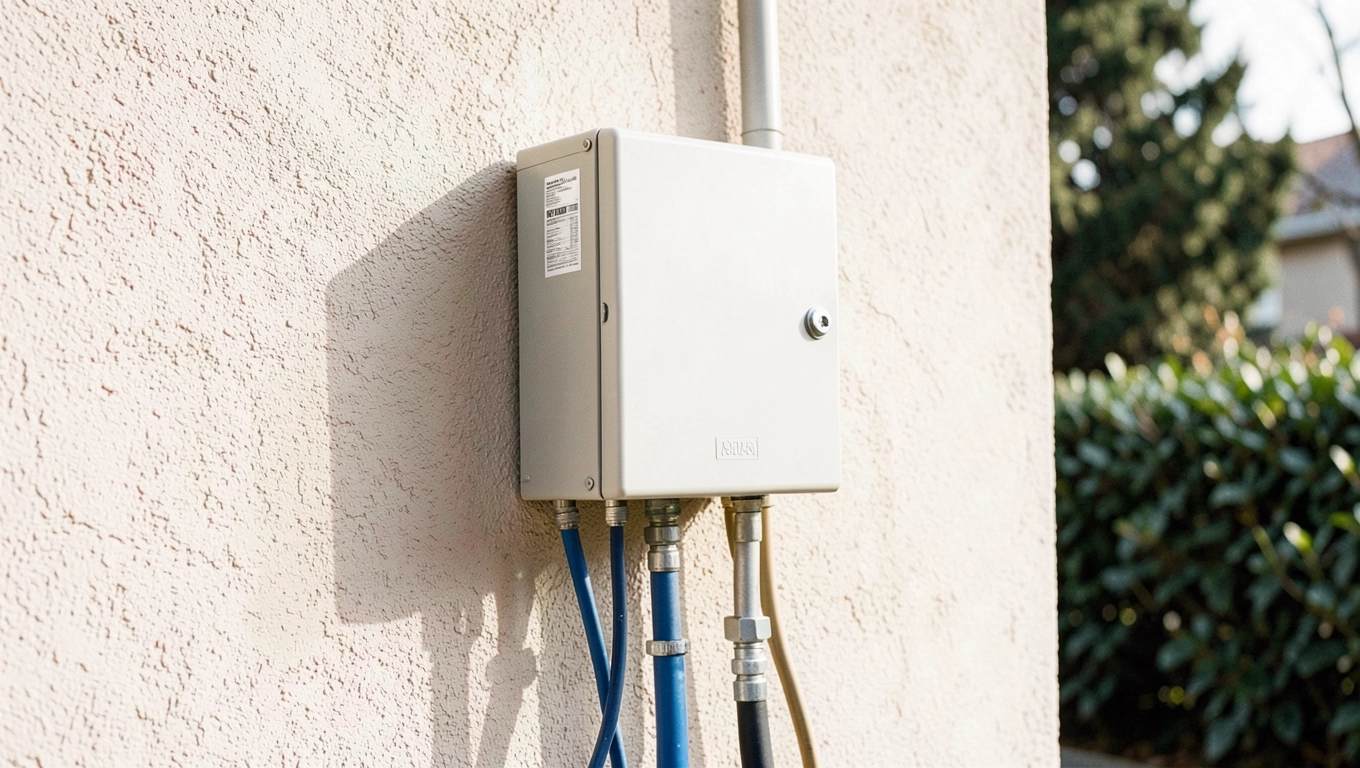

Montaż skrzynki elektrycznej na zewnątrz - Krok po kroku 2025

Zagadnienie, jakim jest montaż skrzynki elektrycznej na zewnątrz, odgrywa kluczową rolę w zapewnieniu bezpiecznej i funkcjonalnej instalacji elektrycznej. Skrzynka ta, często określana mianem rozdzielnicy zewnętrznej, stanowi swoiste serce systemu zasilania, umożliwiając podłączenie oraz ochronę obwodów elektrycznych, które zasila nasze domy i urządzenia.

Przyjrzymy się bliżej analizie danych dotyczących skrzynek elektrycznych zewnętrznych, bazując na dostępnych informacjach rynkowych. Naszym celem jest przedstawienie przekrojowego obrazu, który pomoże zrozumieć zróżnicowanie dostępnych opcji i ich zastosowania. To, co znajdziecie poniżej, nie jest suchą metaanalizą, ale próbą uporządkowania wiedzy, która płynie z codzienności i dostępnych specyfikacji technicznych. Zobaczmy, jak kształtuje się oferta i co kryją poszczególne rozwiązania.

Z powyższych danych widać, że rynek skrzynek elektrycznych zewnętrznych oferuje różnorodność, dostosowaną do specyficznych potrzeb i warunków atmosferycznych. Od prostszych, tańszych modeli wnękowych po bardziej zaawansowane i odporne na warunki zewnętrzne, droższe rozwiązania. Stopień ochrony IP, materiał obudowy oraz typ drzwi to kluczowe parametry, które wpływają na trwałość i bezpieczeństwo użytkowania. Różnice cenowe odzwierciedlają te parametry oraz dodatkowe funkcjonalności, takie jak zintegrowane elementy złączne czy zabezpieczenia specyficzne dla danej aplikacji. Analizując te dane, staje się jasne, że odpowiedni wybór zależy od konkretnego zastosowania i wymagań, jakie stawia przed nami miejsce montażu.

Wybór odpowiedniej skrzynki elektrycznej zewnętrznej

Kiedy stajemy przed zadaniem zaprojektowania i wykonania instalacji elektrycznej zewnętrznej, jednym z kluczowych elementów jest dobór odpowiedniej skrzynki elektrycznej zewnętrznej. To nie jest byle jaka "pucha" – to serce naszej zewnętrznej elektryki. Jej prawidłowy wybór warunkuje nie tylko estetykę, ale przede wszystkim bezpieczeństwo i niezawodność całego systemu. Warto zadać sobie pytanie: co tak naprawdę powinna oferować nam idealna skrzynka?

Pierwsza sprawa to materiał. Skrzynka zewnętrzna musi wytrzymać kaprysy pogody – słońce, deszcz, śnieg, a nawet ekstremalne temperatury. Tutaj prym wiodą tworzywa sztuczne o podwyższonej odporności, takie jak ABS czy poliwęglan, a w bardziej wymagających zastosowaniach – poliester wzmocniony włóknem szklanym lub nawet aluminium odlewane ciśnieniowo. Wybór materiału jest niczym wybór odpowiedniego płaszcza na zimę – musi chronić przed niekorzystnymi warunkami.

Kolejny istotny aspekt to stopień ochrony IP (Ingress Protection). W przypadku skrzynek zewnętrznych, minimalnym standardem jest zazwyczaj IP54, co oznacza ochronę przed pyłem i zachlapaniem. Jeśli jednak skrzynka ma być narażona na bezpośrednie strumienie wody (np. z deszczownicy) lub kurz w dużym natężeniu (np. w pobliżu placu budowy), powinniśmy celować w IP65 lub IP66. Wyższy stopień IP to jak lepszy parasol – skuteczniej chroni to, co pod nim jest.

Wymiary skrzynki to kolejny parametr, którego nie wolno lekceważyć. Musi pomieścić wszystkie niezbędne elementy: licznik, wyłączniki nadmiarowoprądowe, różnicowoprądowe, ewentualne rozłączniki, przekaźniki czy programatory. Zawsze warto wybrać skrzynkę nieco większą, niż wynika to z minimalnych obliczeń. Daje to swobodę w układaniu przewodów i ewentualnej rozbudowie systemu w przyszłości. "Mieć zapas to nie mieć braków" – ta zasada doskonale sprawdza się przy planowaniu miejsca w skrzynce.

Drzwi skrzynki również mają znaczenie. Najczęściej spotykane są drzwi pełne, zapewniające estetyczny wygląd i ochronę przed ciekawskimi spojrzeniami. W niektórych zastosowaniach, gdzie potrzebny jest szybki dostęp do wizualnej kontroli stanu elementów (np. licznik), stosuje się drzwi transparentne. Ważne, aby drzwi były solidnie zamykane, najlepiej na klucz, co zapewni ochronę przed niepowołanym dostępem.

Dodatkowe funkcjonalności, takie jak otwory wentylacyjne z filtrami (jeśli potrzebne), wbudowane zaciski czy szyny montażowe, również wpływają na użyteczność i wygodę instalacji. Pamiętajmy, że skrzynka zewnętrzna to inwestycja na lata. Warto więc poświęcić czas na analizę dostępnych opcji i wybór modelu, który najlepiej odpowiada naszym potrzebom i warunkom panującym w miejscu montażu. To jak budowanie solidnych fundamentów pod cały dom.

Przykładowo, dla standardowego domu jednorodzinnego, gdzie skrzynka ma obsłużyć zasilanie garażu, oświetlenia ogrodowego i bramy wjazdowej, model o stopniu ochrony IP65, wykonany z poliestru wzmocnionego włóknem szklanym i wyposażony w drzwi pełne będzie rozsądnym wyborem. Jeśli natomiast planujemy rozbudowaną instalację fotowoltaiczną z dodatkowymi zabezpieczeniami, warto rozważyć większe i bardziej odporne skrzynki aluminiowe o stopniu IP66. To tak jak z narzędziami – do każdej pracy potrzebne są odpowiednie.

Nie zapominajmy o normach i przepisach. Wybrana skrzynka musi spełniać obowiązujące normy bezpieczeństwa elektrycznego. Warto skonsultować wybór z kwalifikowanym elektrykiem, który pomoże nam dobrać rozwiązanie zgodne z przepisami i zapewniające maksymalne bezpieczeństwo. Czasami drobny detal, o którym nie pomyśleliśmy, może mieć kluczowe znaczenie dla całej instalacji. Wiedza eksperta jest nieoceniona, niczym dobry GPS w nieznanym terenie.

Reasumując, wybór odpowiedniej skrzynki elektrycznej zewnętrznej to proces wymagający uwzględnienia wielu czynników: materiału, stopnia ochrony IP, rozmiaru, typu drzwi i dodatkowych funkcji. To decyzja, która ma długofalowe skutki dla bezpieczeństwa i funkcjonalności naszej zewnętrznej instalacji elektrycznej. Warto potraktować ten wybór z należytą powagą, by uniknąć problemów w przyszłości.

Przygotowanie miejsca montażu skrzynki elektrycznej na zewnątrz

Zanim przystąpimy do faktycznego montażu skrzynki elektrycznej na zewnątrz, kluczowym etapem jest przygotowanie miejsca montażu skrzynki elektrycznej na zewnątrz. To od precyzyjnego wykonania tego kroku zależy trwałość, estetyka i, co najważniejsze, bezpieczeństwo całej instalacji. Myśląc o miejscu, musimy wziąć pod uwagę szereg czynników, które na pierwszy rzut oka mogą wydawać się drugorzędne, ale w rzeczywistości mają fundamentalne znaczenie. Niczym malowanie – samo nakładanie farby to ostatni etap, kluczowe jest wcześniejsze przygotowanie powierzchni.

Lokalizacja, lokalizacja i jeszcze raz lokalizacja. To podstawowa zasada, niczym w nieruchomościach. Miejsce montażu powinno być łatwo dostępne dla osób upoważnionych do odczytu licznika i ewentualnych prac serwisowych, ale jednocześnie zabezpieczone przed dostępem osób nieupoważnionych. Zazwyczaj skrzynki montuje się w pobliżu bramy wjazdowej lub na granicy posesji, w miejscu widocznym dla inkasenta. To trochę jak z ukrywaniem skarbu – ma być dostępne tylko dla tych, co mają mapę.

Należy unikać miejsc narażonych na bezpośrednie działanie silnego słońca przez większą część dnia, ponieważ nadmierne nagrzewanie może negatywnie wpływać na żywotność elementów elektrycznych wewnątrz skrzynki. Podobnie, miejsce to powinno być chronione przed intensywnymi opadami deszczu i śniegu. Umiejscowienie pod zadaszeniem lub w niewielkiej wnęce jest często dobrym rozwiązaniem. Deszcz to wróg numer jeden elektryki na zewnątrz, a zadaszenie to nasz najlepszy sprzymierzeniec.

Podłoże, na którym będzie montowana skrzynka, musi być stabilne i wytrzymałe. Niezależnie od tego, czy skrzynka będzie wnękowa (montowana w ścianie) czy natynkowa (montowana na powierzchni), musi być solidnie przymocowana. W przypadku montażu na murze, upewnijmy się, że jest on w dobrym stanie i nie ma ubytków. Jeśli skrzynka ma stanąć na słupku, słupek ten musi być mocno osadzony w gruncie. Luźne mocowanie to przepis na problemy.

Przygotowanie otworów na przepusty kablowe to kolejny, niezwykle istotny etap. Otwory te powinny być wykonane precyzyjnie, a ich wielkość dopasowana do grubości przewodów. Należy zastosować odpowiednie dławnice lub uszczelki, które zabezpieczą wnętrze skrzynki przed dostaniem się wody, kurzu czy insektów. Nieszczelne przepusty to jak dziura w dachu – zapraszają problemy do środka.

Jeśli skrzynka będzie montowana w elewacji budynku, należy pamiętać o estetyce. Skrzynka powinna być zlicowana z płaszczyzną ściany lub delikatnie wpuszczona, aby nie stanowiła przeszkody i dobrze komponowała się z architekturą. Przygotowanie wnęki w ścianie wymaga precyzyjnego wykucia otworu o odpowiednich wymiarach. To sztuka kompromisu między funkcjonalnością a estetyką.

W przypadku montażu natynkowego, należy przygotować powierzchnię ściany – powinna być czysta i równa. Czasami konieczne jest zastosowanie specjalnych podkładek wyrównujących. Mocowanie skrzynki powinno odbywać się przy użyciu solidnych śrub i kołków, dostosowanych do rodzaju materiału, z którego wykonana jest ściana. Nie oszczędzajmy na materiałach montażowych, to one trzymają wszystko razem.

Niezwykle ważne jest również zapewnienie odpowiedniego uziemienia skrzynki. Obudowa metalowa skrzynki musi być połączona z układem uziemienia instalacji elektrycznej. To podstawowy element ochrony przeciwporażeniowej. Brak uziemienia to proszenie się o kłopoty.

Warto zastanowić się nad dodatkowymi zabezpieczeniami przed wandalizmem, zwłaszcza jeśli skrzynka będzie montowana w miejscu publicznie dostępnym. Może to być dodatkowe zamykanie na kłódkę, umieszczenie skrzynki wyżej, poza zasięgiem rąk, lub zastosowanie bardziej wytrzymałych materiałów. Ochrona przed zniszczeniem to także element przygotowania miejsca montażu.

Przed rozpoczęciem prac, upewnijmy się, że mamy wszystkie niezbędne narzędzia i materiały: wiertarkę, wkrętarkę, klucze, poziomnicę, miarkę, a także śruby, kołki, dławnice i uszczelki. Dobre narzędzia to połowa sukcesu, a odpowiednie materiały to gwarancja trwałości. Niczym doświadczony kucharz, który ma pod ręką wszystkie składniki.

Podsumowując, przygotowanie miejsca montażu skrzynki elektrycznej na zewnątrz to proces wymagający dokładności i przemyślenia. Od wyboru odpowiedniej lokalizacji, poprzez przygotowanie podłoża i otworów na przewody, po zapewnienie bezpieczeństwa i estetyki. To solidne przygotowanie to gwarancja, że montaż samej skrzynki przebiegnie sprawnie, a nasza zewnętrzna instalacja elektryczna będzie działać niezawodnie przez długie lata. To inwestycja, która procentuje bezpieczeństwem i spokojem.

Podłączenie przewodów do skrzynki elektrycznej zewnętrznej

Moment podłączenia przewodów do skrzynki elektrycznej zewnętrznej to kulminacyjny punkt całego procesu. To wtedy energia elektryczna zaczyna przepływać, zasilając zewnętrzne urządzenia. Ta czynność wymaga precyzji, wiedzy i absolutnego poszanowania zasad bezpieczeństwa. Pamiętajmy, że prąd elektryczny to nie zabawka – błędy mogą mieć tragiczne konsekwencje. To jak wspinaczka górska – każdy krok musi być przemyślany i bezpieczny.

Zanim w ogóle zaczniemy cokolwiek podłączać, musimy upewnić się, że zasilanie zostało całkowicie odłączone. Wyłączanie samego wyłącznika w domu to za mało. Należy odłączyć napięcie na głównym przyłączu do budynku. Czasami wymaga to zgłoszenia do zakładu energetycznego i obecności ich pracownika. Bez odłączenia zasilania nawet nie zbliżamy się do przewodów. Bezpieczeństwo jest najważniejsze, zawsze i wszędzie.

Schemat połączeń to nasza mapa drogowa. Każda instalacja powinna posiadać dokładny schemat, pokazujący, które przewody do których zacisków i aparatury mają być podłączone. Studiujemy ten schemat jak najlepszy detektyw analizujący poszlaki. W skrzynce zewnętrznej standardowo znajdziemy miejsce na licznik (jeśli jest umieszczony na zewnątrz), główny rozłącznik izolacyjny (przed licznikiem) oraz wyłączniki nadmiarowoprądowe i różnicowoprądowe (po liczniku). Często są tam również przekaźniki, programatory czy elementy układu pomiaru energii.

Przewody zasilające, te najgrubsze, doprowadzane są do głównego rozłącznika izolacyjnego. To on pozwala na całkowite odcięcie napięcia w skrzynce. Zaciski rozłącznika muszą być odpowiednio dobrane do przekroju przewodów i momentu dokręcania śrub. Złe połączenie może skutkować przegrzewaniem się zacisków, a w konsekwencji pożarem. Mocne, pewne połączenie to podstawa.

Od rozłącznika zasilanie prowadzone jest do licznika energii (jeśli znajduje się w skrzynce) lub bezpośrednio do zabezpieczeń po liczniku. Licznik instaluje zazwyczaj uprawniony pracownik zakładu energetycznego. Nie ingerujemy w plombowane części licznika! To jak z zegarkiem - jeśli go nie umiesz rozebrać i złożyć, nie ruszaj go.

Po liczniku następuje cała „magia” zabezpieczeń. Wyłączniki nadmiarowoprądowe, popularnie zwane bezpiecznikami, chronią poszczególne obwody przed przeciążeniem i zwarciem. Dobieramy je do mocy odbiorników w danym obwodzie. Wyłącznik różnicowoprądowy (RCD) to nasz anioł stróż – chroni przed porażeniem prądem. Podłączenie RCD wymaga precyzyjnego doprowadzenia przewodów fazowego i neutralnego do odpowiednich zacisków. Pomylenie zacisków skutkuje brakiem działania zabezpieczenia. To jak kierowanie autem po omacku.

Każdy obwód wychodzący ze skrzynki (np. do oświetlenia ogrodowego, bramy, gniazdek zewnętrznych) powinien być zabezpieczony indywidualnym wyłącznikiem nadmiarowoprądowym i podłączony do wyjść RCD. Przewody do poszczególnych obwodów wyprowadza się przez odpowiednie dławnice, dbając o szczelność. Wszystkie przewody powinny być odpowiednio opisane, aby w przyszłości łatwo było zidentyfikować, do czego służy dany obwód. Opisanie przewodów to jak dodanie etykiet do folderów – porządek przede wszystkim.

Uziemienie – temat niezwykle ważny! Obudowa skrzynki elektrycznej, zwłaszcza metalowa, musi być uziemiona. Przewód uziemiający (kolor zielono-żółty) doprowadzany jest do specjalnego zacisku uziemiającego w skrzynce, a następnie połączony z główną szyną uziemiającą instalacji wewnętrznej. To podwójne zabezpieczenie to jak siatka asekuracyjna w cyrku.

Po podłączeniu wszystkich przewodów, sprawdzamy każde połączenie, upewniając się, że zaciski są dobrze dokręcone, a przewody ułożone w sposób uporządkowany, tak aby nie blokowały się nawzajem i nie przeszkadzały w zamykaniu drzwi skrzynki. Czystość i porządek wewnątrz skrzynki to nie tylko estetyka, ale i ułatwienie przy ewentualnych przyszłych pracach serwisowych. Bałagan to siedlisko błędów.

Testowanie instalacji po podłączeniu przewodów to obowiązkowy element. Mierzymy ciągłość obwodów, rezystancję izolacji oraz sprawdzamy działanie zabezpieczeń (wyłącznika RCD). Te testy powinien wykonać kwalifikowany elektryk, posiadający odpowiedni sprzęt pomiarowy. Profesjonalne testy to jak ostatni szlif w precyzyjnej maszynie.

W przypadku instalacji bardziej zaawansowanych, takich jak te obsługujące pompy ciepła czy systemy fotowoltaiczne, w skrzynce mogą znajdować się dodatkowe elementy: przekaźniki priorytetowe (zarządzające obciążeniem w zależności od dostępności mocy), programatory sterujące czasowym włączaniem i wyłączaniem obwodów czy ograniczniki przepięć. Podłączenie tych elementów również wymaga dokładnego zapoznania się z ich dokumentacją i schematem połączeń. To jak obsługa skomplikowanego instrumentu – wymaga znajomości nut.

Warto pamiętać, że przepisy budowlane i elektryczne jasno określają sposób prowadzenia przewodów na zewnątrz budynków i ich wprowadzania do skrzynek. Stosowanie się do tych przepisów to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa. Nieznajomość prawa szkodzi, zwłaszcza w elektryce.

Podsumowując, podłączenie przewodów do skrzynki elektrycznej zewnętrznej to zadanie dla osób z wiedzą i doświadczeniem. Odłączenie zasilania, precyzyjne podłączenie według schematu, właściwe uziemienie, dbanie o szczelność przepustów i dokładne testowanie to kluczowe etapy. Pamiętajmy o zastosowaniu odpowiedniej aparatury zabezpieczającej, dostosowanej do obciążeń i wymagań instalacji. To staranność i profesjonalizm na tym etapie decydują o bezpieczeństwie naszej zewnętrznej elektryki na lata. To jak precyzyjne operowanie skalpelem – liczy się każdy ruch.

Q&A

Jakie są najważniejsze czynniki przy wyborze skrzynki elektrycznej na zewnątrz?

Najważniejsze czynniki to: materiał obudowy (odporność na warunki atmosferyczne), stopień ochrony IP (ochrona przed wodą i pyłem), wymiary (musi pomieścić aparaturę) oraz typ drzwi (dostępność i bezpieczeństwo).

Czy mogę samodzielnie zamontować skrzynkę elektryczną na zewnątrz?

Prace związane z instalacją elektryczną, zwłaszcza te dotyczące przyłączy i zabezpieczeń, powinny być wykonywane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Samodzielny montaż bez wiedzy i doświadczenia jest niebezpieczny i niezgodny z przepisami.

Jaki stopień ochrony IP jest zalecany dla skrzynki elektrycznej zewnętrznej?

Dla skrzynek zewnętrznych zalecany jest minimalny stopień ochrony IP54, ale w miejscach narażonych na bezpośrednie działanie wody lub silnego kurzu, lepszym wyborem będzie IP65 lub IP66.

Jak przygotować miejsce na ścianie pod montaż skrzynki elektrycznej?

Miejsce powinno być stabilne, równe i czyste. Należy unikać miejsc narażonych na bezpośrednie słońce i silne opady. W przypadku montażu wnękowego, należy precyzyjnie wykuć otwór o odpowiednich wymiarach.

Co powinno znaleźć się wewnątrz skrzynki elektrycznej zewnętrznej?

Standardowo wewnątrz skrzynki znajdują się: licznik energii, główny rozłącznik izolacyjny, wyłączniki nadmiarowoprądowe (bezpieczniki) i wyłącznik różnicowoprądowy (RCD). W zależności od potrzeb mogą tam być również przekaźniki, programatory i elementy układu pomiarowego.
