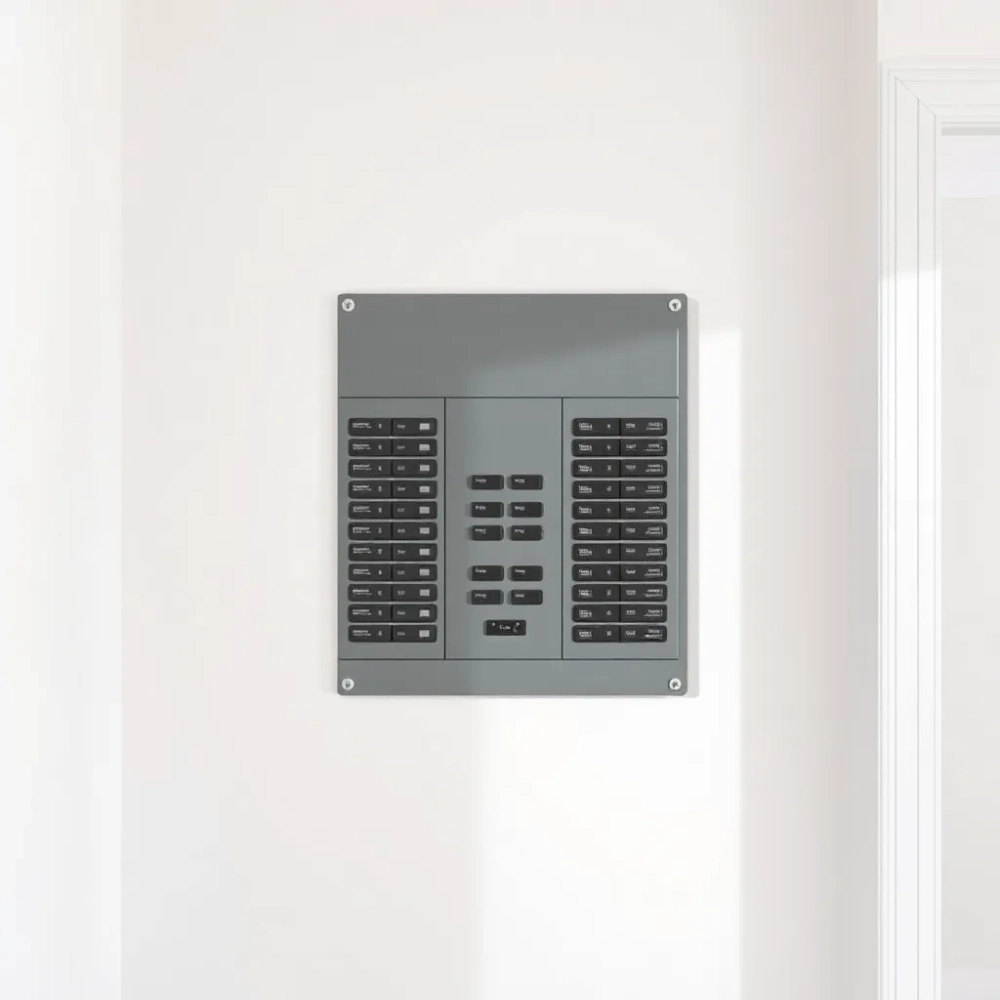

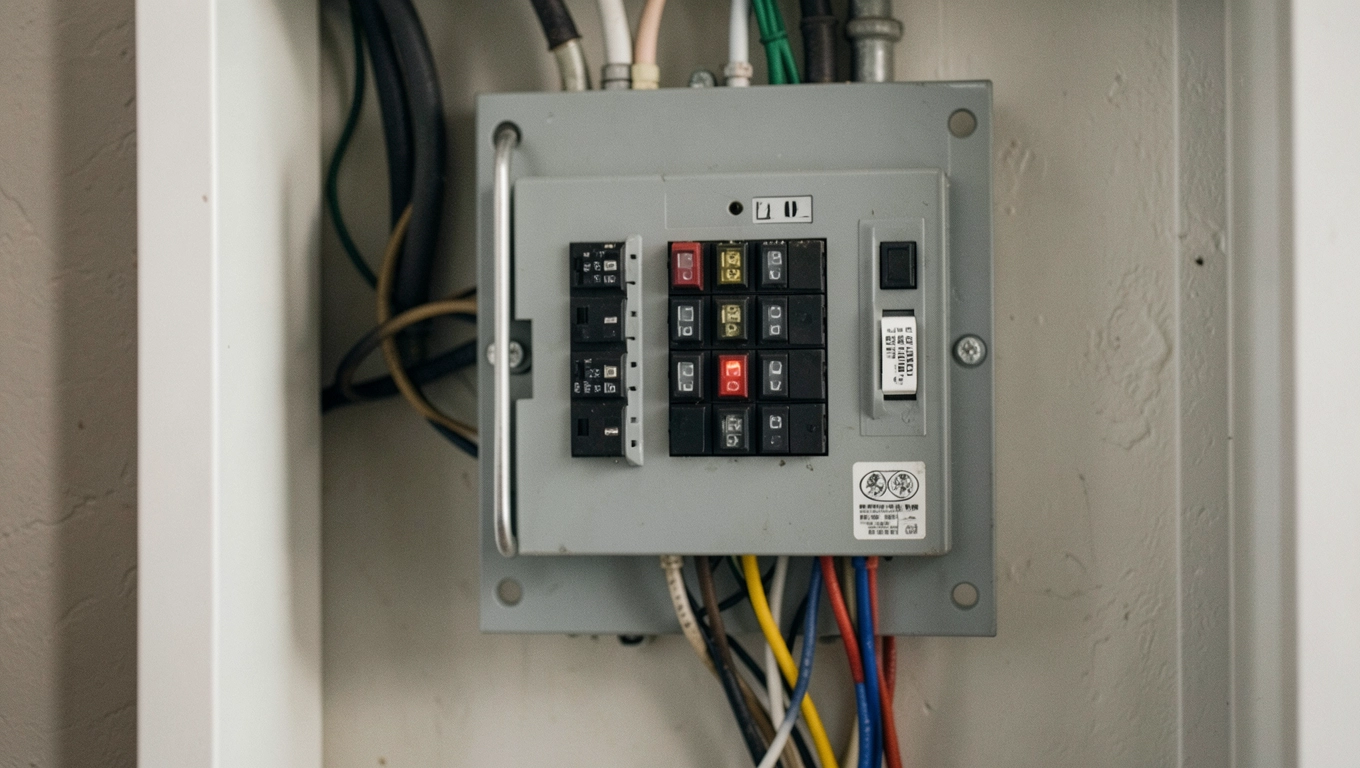

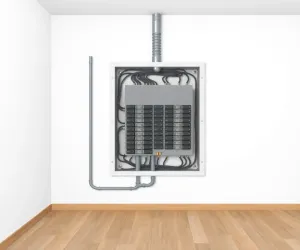

Gdzie rozdzielnica elektryczna w domu? Lokalizacja bez błędów

Złe miejsce na rozdzielnicę elektryczną w domu to nie tylko niewygoda podczas awarii. To realne zagrożenie dla domowników, problem przy odbiorze instalacji przez inspektora i prosta droga do kosztownej przebudowy za dwa, trzy lata. Lokalizacja rozdzielnicy elektrycznej w domu powinna być świadomą decyzją podjętą na etapie projektu, a nie improwizacją wykonawcy w trzecim dniu budowy.

• Na jakiej wysokości rozdzielnica elektryczna: przepisy i wymiary
• Rozdzielnica natynkowa czy podtynkowa: którą wybrać
• Montaż rozdzielni elektrycznej: checklista inwestora przed budową
• Gdzie nie montować rozdzielnicy elektrycznej i dlaczego
• Najczęstsze błędy przy lokalizacji rozdzielnicy

Na jakiej wysokości rozdzielnica elektryczna: przepisy i wymiary

Wysokość montażu rozdzielnicy elektrycznej reguluje norma PN-HD 60364, która mówi wprost: górna krawędź obudowy nie może sięgać wyżej niż 2 metry nad podłogą, a dolna krawędź nie może znajdować się niżej niż 0,5 metra. Te widełki od 0,5 do 2 metrów mają konkretne uzasadnienie mechaniczne. Chodzi o to, by w przypadku pożaru operator sięgnął do wyłącznika głównego w ciemności, po omacku, bez ryzyka upadku i bez konieczności szukania go na czworakach.

W praktyce najwygodniej sprawdza się przedział od 1,1 do 1,85 metra. Dolna wartość gwarantuje, że małe dzieci nie dobiorą się do drzwiczek, górna zapewnia dorosłemu ergonomiczną obsługę bez napinania barków. Wartość optymalna dla większości korytarzy to około 1,4 metra od podłogi do środka skrzynki, czyli mniej więcej na wysokości wzroku stojącej osoby.

Przepisy określają także wymiary wokół rozdzielnicy, często pomijane przez wykonawców. Minimalna odległość od narożnika ściany to 0,3 metra, liczone po obu stronach. Przed drzwiczkami trzeba zostawić co najmniej 1,2 metra wolnej przestrzeni w świetle, bo inaczej nie da się wymienić aparatu bez demontażu obudowy. Te wymiary to nie kwestia estetyki, lecz bezpieczeństwa serwisowego.

Przy montażu w narożniku pomieszczenia odległość mierzy się od wewnętrznej krawędzi muru, nie od listwy przypodłogowej. W praktyce warto zostawić margines błędu i zaplanować 0,4 metra. Takie podejście eliminuje sytuacje, w której drzwiczki rozdzielnicy otwierają się pod kątem 90 stopni i blokują ościeżnicę, co skutkuje koniecznością ponownego kucia ściany.

Rozdzielnica powinna wisieć na ścianie nośnej albo konstrukcji o udokumentowanej nośności, ponieważ obudowa 36-modułowa z pełnym osprzętem waży od 12 do 18 kilogramów. Montaż na ściance działowej z karton-gipsu wymaga wzmocnienia profilem stalowym albo skrzynką montażową wpuszczaną w stelaż, bo inaczej w czasie normalnej eksploatacji pojawiają się pęknięcia tynku wokół ramki.

Rozdzielnica natynkowa czy podtynkowa: którą wybrać

Wybór między wersją natynkową a podtynkową zależy od etapu budowy i stanu ścian. Natynkowa rozdzielnica elektryczna to obudowa widoczna na powierzchni muru, montowana bez kucia. Podtynkowa licuje się z tynkiem i znika pod drzwiczkami, ale wymaga wnęki wyciętej w ścianie jeszcze przed tynkowaniem. Każde z tych rozwiązań rządzi się inną logiką.

Natynkowa sprawdza się w garażach, piwnicach, kotłowniach i podczas modernizacji starych instalacji, gdzie kucie ścian byłoby nieopłacalne. Podtynkowa to standard domów jednorodzinnych budowanych od zera, gdzie estetyka korytarza ma znaczenie, a wnękę można zaplanować wraz z projektem architektonicznym. Warto tu pamiętać o jednej zasadzie: decyzja zapada na etapie projektu, nie w trakcie montażu.

Kryterium IP przy doborze obudowy ma znaczenie większe, niż się wydaje. W suchym korytarzu wystarczy IP 30, czyli ochrona przed przypadkowym dotykiem narzędziami i większymi ciałami obcymi. W pomieszczeniu gospodarczym, gdzie potrafi pojawić się wilgoć, warto celować w IP 44, bo uszczelki chronią przed bryzgami wody i kurzem.

Materiał obudowy to kolejny detal inwestorski, łatwy do pominięcia przy wyborze najtańszej opcji. Stal malowana proszkowo wytrzyma 15-20 lat eksploatacji bez śladów korozji. Tworzywo ABS tańsze od stali o 30-50 procent sprawdza się w suchych wnętrzach, ale w kotłowni przy piecu gazowym żółknie i odkształca się pod wpływem temperatury powyżej 60 stopni Celsjusza.

Najczęstszy błąd polega na wyborze zbyt małej obudowy. Inwestorzy planują 12 albo 18 modułów, bo tyle obwodów potrzebują dziś, zapominając o fotowoltaice, ładowarce samochodowej i pompie ciepła w perspektywie dekady. Rozdzielnica powinna pomieścić docelowy układ plus rezerwę. Optymalna rezerwa dla domu jednorodzinnego to 20-30 procent wolnych modułów, czyli w praktyce obudowa 36-modułowa zamiast 24-modułowej.

Montaż rozdzielni elektrycznej: checklista inwestora przed budową

Lista kontrolna przed montażem rozdzielnicy elektrycznej obejmuje kilkanaście punktów, z których każdy ma techniczne uzasadnienie. Pominięcie któregokolwiek kończy się albo odmową odbioru, albo kosztowną poprawką. Poniższe punkty warto wydrukować i odznaczyć ołówkiem przy każdym etapie prac.

• Lokalizacja sucha i łatwo dostępna, z dala od źródeł ciepła powyżej 40 stopni Celsjusza.
• Odległość min. 0,3 m od narożników ścian, min. 1,2 m przestrzeni przed drzwiczkami.
• Ściana nośna lub konstrukcja o udokumentowanej nośności min. 15 kg w punkcie montażu.
• Obudowa o rozmiarze uwzględniającym 20-30 procent rezerwy modułowej.
• Stopień IP dobrany do wilgotności pomieszczenia (IP 30 suche, IP 44 wilgotne).
• Miejsce oznakowane, z dostępem bez potrzeby przesuwania mebli.
• Plan rozbudowy o fotowoltaikę, ładowarkę EV i pompę ciepła wpisany w dokumentację.
• Osobne obwody dla kuchni, łazienki, pralki, zmywarki, gniazd ogólnych i oświetlenia.
• Zabezpieczenie różnicowoprądowe (RCD) o prądzie 30 mA dla obwodów w pomieszczeniach mokrych.
• Ograniczniki przepięć (SPD) typu 1+2 na wejściu instalacji.
• Przewody wprowadzone do obudowy przez dławice, bez ostrych krawędzi.
• Oznaczenia obwodów czytelne, trwałe, zgodne z dokumentacją powykonawczą.
• Montaż przez elektryka z uprawnieniami SEP, z wpisem do protokołu odbioru.
• Protokół pomiarów skuteczności ochrony i rezystancji izolacji dołączony do dokumentacji.

Wybór mocy złącza to decyzja, którą trzeba podjąć na etapie zgłoszenia przyłączenia do zakładu energetycznego. Dla domu z podstawowym zużyciem, bez klimatyzacji i bez ładowarki, wystarczy 12-15 kW, co odpowiada złączu trójfazowemu z zabezpieczeniem przedlicznikowym 25 A. Jeśli w planach jest pompa ciepła albo samochód elektryczny, lepiej od razu wnioskować o 17-22 kW i zabezpieczenie 40 A, bo późniejsze zwiększenie mocy wiąże się z opłatą przyłączeniową i nowym projektem.

Plan rozbudowy pod nowoczesne odbiorniki warto uwzględnić jeszcze przed pierwszym wbiciem łopaty. Instalacja przygotowana pod fotowoltaikę powinna mieć wolne miejsce na inwerter i dodatkowy wyłącznik nadprądowy, najlepiej po stronie sieci rozdzielnicy. Ładowarka samochodowa wymaga osobnego obwodu trójfazowego 32 A i zabezpieczenia RCD typu B, bo prostowniki w nowoczesnych pojazdach wytwarzają prądy upływu, których klasyczny RCD typu A nie wykrywa.

Dokumentacja powykonawcza to często lekceważony element, który po kilku latach okazuje się bezcenny. Schemat ideowy z oznaczeniem każdego obwodu, rozmieszczenie puszek, protokoły pomiarów i tabela przyporządkowania zabezpieczeń pozwalają zlokalizować usterkę w ciągu minut zamiast godzin. W praktyce dobry elektryk zostawia taką dokumentację w foliowej koszulce przyklejonej do wewnętrznej strony drzwiczek rozdzielnicy, gdzie leży spokojnie aż do pierwszej awarii.

Gdzie nie montować rozdzielnicy elektrycznej i dlaczego

Lista miejsc zakazanych wynika z zapisów normy PN-HD 60364 oraz Rozporządzenia Ministra Infrastruktury z 2002 roku, z późniejszymi zmianami. Przepisy dzielą pomieszczenia na strefy o różnej dopuszczalności instalacji elektrycznych, a łazienka ze względu na obecność wody i ograniczonej powierzchni stanowi strefę 0, 1, 2 i 3, przy czym rozdzielnica może się znaleźć wyłącznie poza strefą 3, czyli minimum 60 centymetrów od krawędzi wanny czy prysznica.

Piwnice narażone na wilgoć i zalanie to drugie miejsce, w którym rozdzielnica czuje się źle. Skropliny na obudowie tworzą ścieżki przewodzące, a woda gruntowa przy podtopieniu może zalać wnętrze obudowy w ciągu godzin. Jeśli nie ma alternatywy, konieczne jest IP 65 i dławice kablowe w wykonaniu hermetycznym, ale rozsądniej przenieść punkt rozdziału wyżej, do wiatrołapu albo garażu z dobrą wentylacją.

Bezpośrednia bliskość gazomierza to zakaz wynikający z przepisów przeciwpożarowych. Iskra przy łączeniu przewodów w rozdzielnicy może zapalić ulatniający się gaz, a łuk elektryczny przy zwarciu w promieniu metra od zaworu jest w stanie zainicjować wybuch. Minimalna odległość od instalacji gazowej to 0,5 metra w świetle, a w praktyce instalatorzy zostawiają metr, by mieć margines na izolację i konserwację.

Garderoby, schowki za pralką, przestrzenie za ciężkimi szafami wnękowymi to miejsca, których domownicy w czasie awarii nie są w stanie szybko odsłonić. Rozdzielnica musi być dostępna w 5 sekund bez klucza i bez przesuwania mebli. To kryterium brzmi banalnie, ale po 8 latach użytkowania domu, kiedy szafa wnękowa wypełni się po sufit, dostęp do drzwiczek staje się fizycznie niemożliwy bez demontażu korpusu.

Sypialnia dziecięca to lokalizacja, którą czasem sugerują przepisy dotyczące pola elektromagnetycznego. Przy rozdzielnicy pełnej przewodów pod napięciem pole magnetyczne 50-hercowe mierzy się w granicach 0,5-2 µT w odległości 30 centymetrów od obudowy, czyli poniżej normy środowiskowej wynoszącej 100 µT. Mimo to warto zachować dystans i nie montować rozdzielnicy za wezgłowiem łóżka, bo dzieci śpią tam od 8 do 12 godzin na dobę.

Najczęstsze błędy przy lokalizacji rozdzielnicy

Montaż nad schodami to błąd pojawiający się w domach z wąskim holem, gdzie ściany wolne od okien to rarytas. Konstrukcyjnie obudowa trzyma się ściany, ale konsekwencje są poważne. W razie pożaru operator musi utrzymać równowagę na stopniach, wyciągnąć się ku górze do skrzynki i jednocześnie obsługiwać wyłącznik. Normy bezpieczeństwa pożarowego wymagają, by w ciągu drogi ewakuacyjnej nie było elementów wymagających obsługi na wysokości powyżej 2 metrów, a praktyka pokazuje, że każdy centymetr nad głową w panice staje się problemem.

Brak wolnej przestrzeni eksploatacyjnej to drugi grzech główny. Inwestor wiesza rozdzielnicę w garderobie przy drzwiach wejściowych, po czym ustawia przed nią wieszak na kurtki albo wąską komodę. Po dwóch latach drzwiczki otwierają się na 30 stopni zamiast na 90, a wymiana dowolnego aparatu wymaga odkręcenia mebla. Zasada 1,2 metra wolnej przestrzeni nie jest wymysłem norm, lecz fizycznym minimum, w którym serwisant trzyma śrubokręt i latarkę.

Lokalizacja w sypialni dziecięcej pojawia się w projektach domów z wbudowanym garażem, gdzie ściana między pokojem a garażem jest najkrótszą trasą dla kabla zasilającego. Pole elektromagnetyczne przy rozdzielnicy nie przekracza norm, ale w kontekście długotrwałej ekspozycji nocnej rozsądniej poprowadzić kabel dłuższą drogą i zamontować skrzynkę w korytarzu. Świadomy inwestor traktuje taką decyzję nie jako obowiązek prawny, lecz jako inwestycję w spokojny sen.

Brak oznaczenia obwodów to błąd czysto ludzki, ale kosztowny w skutkach. Po 5 latach użytkowania nikt z domowników nie pamięta, który bezpiecznik odcina kuchnię, a który łazienkę na piętrze. Próba znalezienia winowajcy kończy się wyłączaniem kolejnych aparatów w ciemności, co trwa od 20 minut do godziny. Trwałe oznaczenie każdego obwodu w dokumentacji oraz na drzwiczkach wewnętrznych eliminuje ten problem.

Podsumowując: warto zaplanować lokalizację rozdzielnicy elektrycznej w domu przed tynkami. Optymalnym miejscem pozostaje suchy, łatwo dostępny korytarz albo wiatrołap, na wysokości od 1,1 do 1,85 metra, z dala od łazienek, piwnic mokrych, gazomierzy i ciężkich mebli. Konsultacja z elektrykiem z uprawnieniami SEP jeszcze na etapie projektu instalacji pozwala uniknąć 90 procent błędów opisanych powyżej i zaoszczędzić na poprawkach kosztujących od 1500 do 4000 złotych.

Źródła i normy

Norma PN-HD 60364 (instalacje elektryczne niskiego napięcia), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Warunki Techniczne 2021 (WT 2021).
