Lokalizacja skrzynki elektrycznej – przepisy 2026, które musisz znać

Czym jest rozdzielnica elektryczna i dlaczego jej lokalizacja ma znaczenie

Rozdzielnica elektryczna to serce domowej instalacji punkt, w którym napięcie z sieci lub z licznika rozdziela się na poszczególne obwody. W jej wnętrzu znajdują się rozłącznik główny, wyłączniki nadprądowe (popularnie nazywane „eskami"), wyłączniki różnicowoprądowe, ograniczniki przepięć oraz szyny N i PE. Każdy z tych elementów pełni odrębną funkcję ochronną, dlatego obudowa musi zapewniać łatwy dostęp do każdego modułu bez użycia narzędzi.

• Czym jest rozdzielnica elektryczna i dlaczego jej lokalizacja ma znaczenie
• Wymogi formalno-prawne co dokładnie mówią przepisy
• Dopuszczalna wysokość montażu rozdzielnicy w domu jednorodzinnym
• Minimalne odległości skrzynki elektrycznej od gazu, wody i ścian palnych
• Gdzie umieścić skrzynkę elektryczną dozwolone i zakazane miejsca
• Praktyczne wskazówki wykonawcze planowanie rezerwy i wentylacji
• Najczęstsze błędy inwestorów
• Nowoczesne rozdzielnice a inteligentny dom
• Checklista przed odbiorem instalacji

Źle wybrane miejsce montażu potrafi zemścić się po latach utrudnioną rozbudową, brakiem dostępu dla ratowników, a w skrajnych przypadkach pożarem. Lokalizacja skrzynki elektrycznej regulowana jest przepisami prawa budowlanego, normami z serii PN-HD 60364 oraz wymaganiami ochrony przeciwpożarowej. Poniżej konkretne wytyczne, które pozwolą uniknąć kosztownych przeróbek przy odbiorze lub w trakcie eksploatacji.

Wymogi formalno-prawne co dokładnie mówią przepisy

Podstawowym aktem jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Paragrafy od 183 do 185 precyzują wymagania dotyczące instalacji elektrycznej, w tym rozdzielnic. W 2023 roku tekst jednolity tego rozporządzenia (Dz.U. 2022 poz. 1225 z późn. zm.) obowiązuje w niezmienionej formie, a planowana nowelizacja nie zmienia zapisów o lokalizacji skrzynek.

Drugim filarem są normy PN-HD 60364 seria poświęcona instalacjom elektrycznym niskiego napięcia. Część 60364-4-41 opisuje ochronę przeciwporażeniową, a 60364-5-51 kwestie doboru środków ochrony i montażu. Choć normy te nie są obligatoryjne wprost, stanowią podstawę do oceny zgodności wykonania z przepisami. Dodatkowo Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (Dz.U. 2010 nr 109 poz. 719) w sprawie ochrony przeciwpożarowej budynków nakłada obowiązek oznaczenia obwodów i zapewnienia dostępu do urządzeń odłączających w strefach pożarowych.

Dopuszczalna wysokość montażu rozdzielnicy w domu jednorodzinnym

Przepisy określają, że górna krawędź obudowy rozdzielnicy powinna znajdować się na wysokości od 0,6 m do 2,0 m od poziomu gotowej podłogi. Dolna granica wynika z konieczności ochrony przed przypadkowym zalaniem i ułatwia odczyt licznika energii. Górna granica podyktowana jest ergonomicznym dostępem osoba dorosła musi móc bez drabiny wyłączyć dowolny obwód i odczytać oznaczenia.

Najwygodniej montować rozdzielnicę tak, aby jej środek wypadał na wysokości 1,4-1,6 m. Wówczas zarówno wyłączniki w górnym rzędzie, jak i zabezpieczenia różnicowoprądowe w dolnym są w zasięgu ręki. Przy niskich wnękach lub skosach poddasza dopuszczalne jest obniżenie do 1,8 m, ale wówczas konieczne staje się zastosowanie drzwiczek otwieranych do dołu lub wysuwanej półki. W garażu, gdzie często panuje wilgoć, dolna krawędź obudowy nie powinna schodzić poniżej 1,0 m.

Wpływ wysokości na bezpieczeństwo użytkowania

Zbyt niskie umieszczenie skrzynki grozi mechanicznym uszkodzeniem obudowy przez dzieci, meble lub sprzęt AGD. Zbyt wysokie opóźnia reakcję w sytuacji awaryjnej, gdy trzeba błyskawicznie odciąć zasilanie. Badania ergonomiczne prowadzone w ramach normy EN 61439 pokazują, że czas dostępu do wyłącznika rośnie trzykrotnie, gdy jego oś znajduje się powyżej 1,9 m.

Minimalne odległości skrzynki elektrycznej od gazu, wody i ścian palnych

Tabela poniżej zbiera minimalne odstępy, które wynikają z polskich przepisów i norm. Wartości mają charakter obligatoryjny przy odbiorze budynku lub kontroli inspekcyjnej.

W praktyce warto zachować większe marginesy niż podane minimum. Przy rozdzielnicy natynkowej odstęp od rury gazowej mierzy się od zewnętrznej krawędzi obudowy do osi rury. W przypadku instalacji podtynkowej liczy się odległość od pokrywy do elementu zagrożenia. Ściana palna wymaga wyłożenia płytą ogniochronną o grubości co najmniej 8 mm (wełna mineralna lub płyta krzemianowo-wapniowa).

Przepisy przeciwpożarowe zabraniają montowania rozdzielnicy w odległości mniejszej niż 0,5 m od urządzeń grzewczych o otwartej komorze spalania. Wynika to z faktu, że obudowy tworzywowe mogą ulec odkształceniu już przy temperaturze 70 °C, a izolacja przewodów PCV traci właściwości powyżej 90 °C.

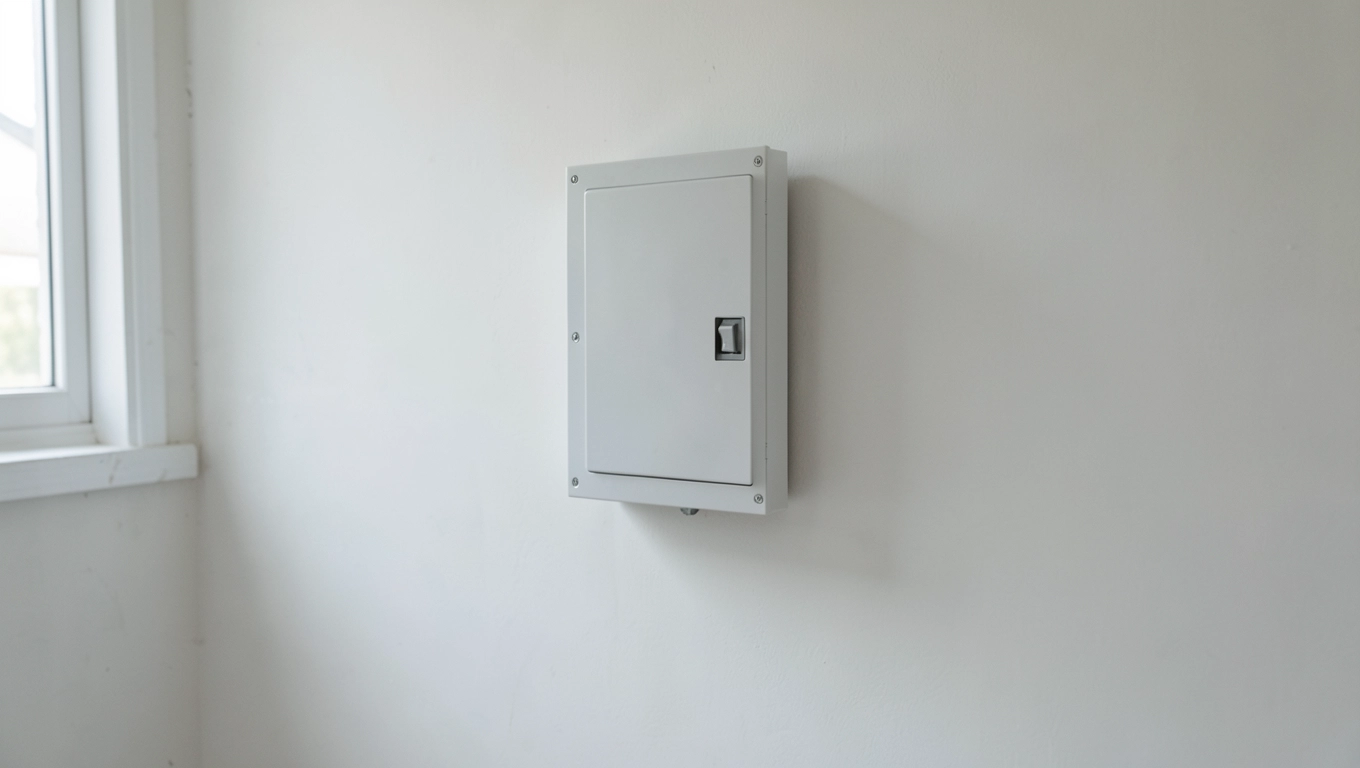

Gdzie umieścić skrzynkę elektryczną dozwolone i zakazane miejsca

Najlepsze lokalizacje to te suche, wentylowane i łatwo dostępne z poziomu wejścia. W domu jednorodzinnym sprawdzają się cztery strefy.

Miejsca zalecane

• Przedpokój lub korytarz przy wejściu naturalne miejsce skupiające obwody z całego budynku, blisko licznika, z dala od źródeł wilgoci.
• Garaż lub kotłownia odpowiednia wentylacja, możliwość wydzielenia osobnego obwodu dla ładowarki samochodu elektrycznego.
• Pomieszczenie gospodarcze ciche, suche, łatwe do zamknięcia przed dziećmi.
• Schowek pod schodami (z drzwiami) pozornie niszowa lokalizacja, ale spełnia wymogi dostępności, jeśli zapewniono ciąg komunikacyjny o szerokości minimum 1,2 m przed rozdzielnicą.

Miejsca zabronione lub niezalecane

• Łazienka wysoka wilgotność i obecność stref ochronnych 0-3 utrudniają spełnienie wymogów normy 60364-7-701.
• Sypialnia hałas łączników, pole elektromagniczne i brak ciągłego nadzoru.
• Nad schodami lub bezpośrednio nad przejściem ryzyko uderzenia głową i brak wygodnego dostępu.
• Szafa wnękowa bez wentylacji przegrzewanie, brak cyrkulacji powietrza, utrudniona rozbudowa.

Ciąg komunikacyjny przed rozdzielnicą musi mieć co najmniej 1,2 m wolnej przestrzeni w poziomie i 2,0 m w pionie. Tyle potrzeba, aby dorosły mógł stanąć naprzeciwko szafki, otworzyć drzwiczki na pełną szerokość i pracować śrubokrętem bez nienaturalnego skręcania ciała.

Praktyczne wskazówki wykonawcze planowanie rezerwy i wentylacji

Rozdzielnica powinna dysponować rezerwą modułową wynoszącą 20-30% aktualnie zajętych pól. Przy typowej instalacji domowej z 24 modułami warto zostawić 6-8 wolnych miejsc. Rezerwa ta zdaje egzamin, gdy pojawia się fotowoltaika, pompa ciepła lub stacja ładowania samochodu każde z tych urządzeń wymaga dedykowanego zabezpieczenia.

Wentylacja obudowy jest często pomijaną kwestią. Wyłączniki nadprądowe tracą zdolność wykrywania prądów zwarciowych, gdy ich temperatura przekroczy 55 °C. Dlatego wnęka, w której stoi rozdzielnica, powinna mieć co najmniej 5 cm odstępu od sufitu i ścian bocznych, a drzwiczki metalowe lub tworzywowe nie powinny przylegać szczelnie do obudowy.

Oznakowanie obwodów to najczęstsza wada wykrywana podczas odbiorów. Skazani jesteśmy na etykiety opisowe wykonane drukiem termicznym lub laserowym, odporne na UV. Samopisujące nalepki żółkną po dwóch latach i przy remoncie stają się nieczytelne. Warto poprosić elektryka o schemat jednokreskowy w ramce przy drzwiczkach to wymóg normy, ale i wygoda na lata.

Case study: adaptacja poddasza

W remontowanym domu z lat dziewięćdziesiątych rozdzielnica stała w sypialni na wysokości 0,4 m, częściowo zasłonięta szafą. Przy adaptacji poddasza konieczne stało się przeniesienie jej do przedpokoju jedynie tam zmieściły się dwa rzędy po 36 modułów z zapasem na fotowoltaikę. Ściana sypialni zyskała 1,8 m² przestrzeni, a dostęp do zabezpieczeń skrócił się z 25 do 6 sekund.

Najczęstsze błędy inwestorów

• Montaż w łazience pozornie wygodne, ale łamie wymogi stref ochronnych i utrudnia późniejsze pomiary.
• Brak rezerwy modułowej każda rozbudowa wymaga wymiany obudowy na większą.
• Zasłonięcie meblami lub zabudową serwisant nie może otworzyć drzwiczek pod kątem 90°.
• Nieoznaczone obwody przy awarii szukanie właściwego wyłącznika zajmuje minuty zamiast sekund.
• Montaż nasłoneczniony plastikowa obudowa degraduje się, a temperatura wewnątrz rośnie o 15-20 °C powyżej otoczenia.
• Zbyt blisko grzejnika izolacja PVC mięknie, a zabezpieczenia tracą kalibrację.
• Pomijanie schematu jednokreskowego bez niego każda ingerencja w instalację to loteria.

Nowoczesne rozdzielnice a inteligentny dom

Współczesna skrzynka elektryczna pełni też funkcję węzła komunikacyjnego. Obok klasycznych zabezpieczeń pojawiają się przekaźniki sterujące oświetleniem, moduły KNX lub Matter, inwertery fotowoltaiczne i liczniki energii. Standardowa obudowa 24-modułowa szybko okazuje się za ciasna dlatego już na etapie projektu warto zaplanować szafkę o głębokości co najmniej 120 mm, która pomieści zarówno aparaturę modułową, jak i zasilacze systemów smart.

Integracja z fotowoltaiką wymaga osobnego rozłącznika po stronie AC oraz ogranicznika przepięć typu 1+2. Przy mocy instalacji powyżej 10 kWp konieczne jest wydzielenie podrozdzielnicy w garażu lub kotłowni, bo główna szafka w przedpokoju przestaje wystarczać. Analogicznie stacja ładowania samochodu elektrycznego zasilana trójfazowo zabiera 6-8 modułów zabezpieczeń, w tym wyłącznik różnicowoprądowy typu B lub A EV.

Checklista przed odbiorem instalacji

• Lokalizacja zgodna z planem i przepisami (odległości, wysokość, ciąg komunikacyjny).
• Obudowa z rezerwą minimum 20% wolnych modułów.
• Schemat jednokreskowy w ramce przy drzwiczkach lub w dokumentacji.
• Wyraźne, trwałe oznaczenia wszystkich obwodów.
• Dostęp do rozłącznika głównego bez użycia narzędzi.
• Pomiary ochronne wykonane miernikiem (rezystancja izolacji, impedancja pętli zwarcia).
• Protokół z pomiarów podpisany przez elektryka z uprawnieniami SEP.
• Wentylacja obudowy zapewniona, odstęp od sufitu i ścian bocznych.
• Oznakowanie zgodne z PN-EN 60446 (kolorystyka przewodów PE, N, L).
• Plan przeglądu co 5 lat zgodnie z art. 62 Prawa budowlanego.

Lokalizacja skrzynki elektrycznej w domu jednorodzinnym to decyzja, która rzutuje na bezpieczeństwo, wygodę i koszty eksploatacji przez następne dekady. Przepisy jasno wskazują dopuszczalną wysokość (0,6-2,0 m), minimalne odległości od gazu, wody i ścian palnych oraz obowiązek zapewnienia ciągu komunikacyjnego. Świadomy inwestor zostawia rezerwę modułową, planuje wentylację i nie oszczędza na oznakowaniu obwodów. Te kilka procent budżetu procentuje spokojem przy każdej awarii i przy okazji odbioru budynku.

Pamiętaj: odbiór instalacji elektrycznej musi wykonać osoba z uprawnieniami SEP. Protokół pomiarowy i schemat jednokreskowy to elementy obowiązkowej dokumentacji powykonawczej.

Źródła danych i aktów prawnych: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych (tekst jednolity Dz.U. 2022 poz. 1225), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010 r. (Dz.U. 2010 nr 109 poz. 719), seria norm PN-HD 60364, Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Aktualne teksty dostępne w Internetowym Systemie Aktów Prawnych (isap.sejm.gov.pl) oraz w zbiorach Polskiego Komitetu Normalizacyjnego (pkn.pl).
