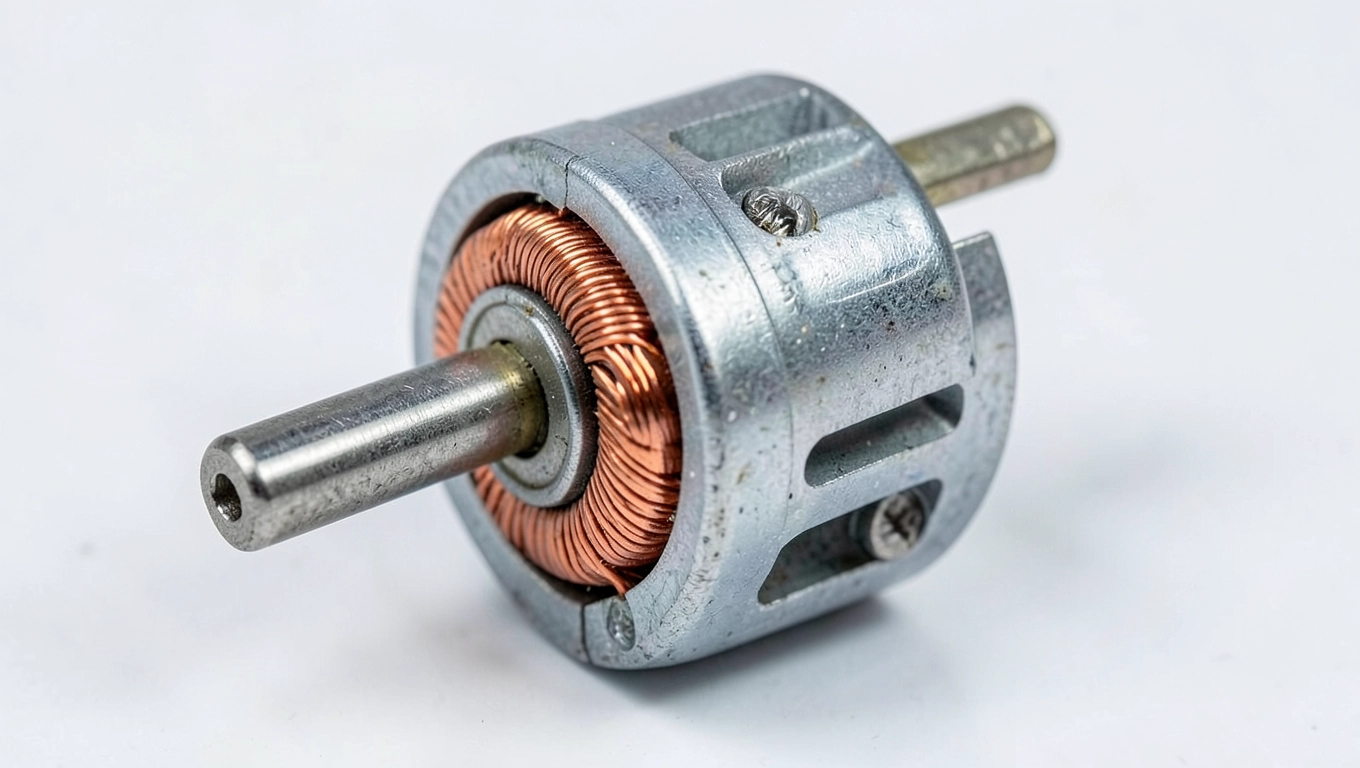

Mały silniczek elektryczny 12V – kompaktowa moc do Twojego projektu
Mini silnik DC 12V bez przekładni co warto wiedzieć przed zakupem
Mały silniczek elektryczny 12V to jeden z tych komponentów, które kupuje się „na szybko", a potem okazuje się, że wał jest za gruby albo obroty za niskie. Bez przekładni pracuje z prędkością 8000-20 000 obr/min, dzięki czemu świetnie napędza śmigła, wibratory, pompki i małe wentylatory. Moment obrotowy ma natomiast niewielki, rzędy 10-60 g·cm, więc do większych obciążeń potrzebny będzie już model z reduktorem. Poniżej znajdziesz konkretne parametry, sprawdzone modele i schemat podłączenia do Arduino.
- Mini silnik DC 12V bez przekładni co warto wiedzieć przed zakupem
- Parametry techniczne, na które patrzysz w pierwszej kolejności
- Silnik DC 12V bez przekładni a model z przekładnią różnice, które decydują o wyborze
- Jak podłączyć miniaturowy silniczek 12V do Arduino
- Zastosowania silniczka 12V w modelarstwie i automatyce DIY
- Checklista doboru silniczka do konkretnego projektu
- Najczęstsze błędy, które skracają żywotność silnika
- Schemat wyboru wg napięcia zasilania
- FAQ pytania, które padają najczęściej
Parametry techniczne, na które patrzysz w pierwszej kolejności
Napięcie znamionowe to oczywisty punkt startu. Silniczki bez przekładni oferowane są w wariantach 1,5 V, 3,7 V, 5 V, 6 V, 9 V i właśnie 12 V. Każdy z nich działa optymalnie przy określonym zakresie. Podanie 12 V na silnik oznaczony jako 6 V skróci jego żywotność o połowę, bo uzwojenia zaczynają się przegrzewać już po kilku minutach ciągłej pracy.
Drugi parametr to prędkość obrotowa, oznaczana jako RPM. Rośnie liniowo z napięciem, ale nie w nieskończoność. Typowy silnik MT97 przy 12 V osiąga około 12 600 obr/min, natomiast MT64 przy 3 V zaledwie 1600 obr/min. W praktyce oznacza to prostą zasadę: im wyższe napięcie, tym szybszy i głośniejszy napęd.
Średnica wrzeciona ma znaczenie mechaniczne. Najpopularniejsze to 10, 14, 20 i 23 mm. Cienki wał 10 mm zmieścisz w drukowanych uchwytach 3D, 23 mm wymaga już gotowego mocowania lub łożyska. Dobierając śmigło lub koło zębate, zawsze sprawdzaj tę wartość w milimetrach, bo różnica nawet 2 mm oznacza, że element po prostu nie wejdzie na oś.
Pobór prądu zaczyna się od 0,08 A dla najmniejszych modeli i sięga 1,5-2 A pod obciążeniem w popularnych silnikach MT82 i MT97. To ważne, bo Arduino Uno z USB jest w stanie oddać maksymalnie 0,5 A na pinie 5 V. Przy większym poborze ruszasz stabilizator, a płytka potrafi się po prostu wyłączyć w losowym momencie.
Tabela porównawcza popularnych modeli
| Model | Napięcie | RPM | Średnica wrzeciona | Typowe zastosowanie | Cena orientacyjna (PLN) |
|---|---|---|---|---|---|
| MT23 | 1,5-3 V | 4000-9000 | 14 mm | zabawki, miniaturowe wentylatory | 3-6 |
| MT64 | 3-6 V | 1600-4500 | 10 mm | edukacyjne roboty, napęd kół | 4-8 |
| MT82 | 3-12 V | 3000-14 000 | 20 mm | śmigła modelarskie, napęd pomp | 8-15 |
| MT97 | 6-12 V | 6500-12 600 | 23 mm | modele latające, drony edukacyjne | 12-22 |
| MT103 | 6-12 V | 4000-9000 | 20 mm | wentylatory, wibratory DIY | 10-18 |
| MT105 | 12 V | 8000 | 23 mm | napęd śmigła, pompka cieczy | 14-25 |
| RK-370 | 3-12 V | 3000-12 000 | 14 mm | serwo modelarskie, napęd kół | 6-12 |
| RK-280 | 3-6 V | 8000-16 000 | 10 mm | zabawki, druk 3D | 5-9 |
| FA-130 | 3-9 V | 7000-14 000 | 20 mm | modele RC, napęd trakcyjny | 9-16 |
| RE-280 | 3-12 V | 4000-16 000 | 14 mm | rowerowe dynamo, napęd pomocniczy | 7-14 |
Silnik DC 12V bez przekładni a model z przekładnią różnice, które decydują o wyborze
Silnik bez przekładni składa się z wirnika, stojana z magnesami trwałymi i dwóch szczotek grafitowych. Prąd płynie przez uzwojenia wirnika, a pole magnetyczne stojana wprawia go w ruch. Brak przekładni oznacza bezpośrednie przełożenie napięcia na obroty.
Silnik z przekładnią działa identycznie, ale dodatkowy zestaw kół zębatych obniża obroty i zwiększa moment nawet 30-75-krotnie. Traci za to sprawność, bo każde przełożenie zjada od 5% do 15% energii na tarcie. Jeśli projekt wymaga wysokich obrotów i lekkiej konstrukcji (śmigło, wentylator, wibrator), wersja bez przekładni działa sprawniej i ciszej.
W robotyce edukacyjnej i projektach Arduino proporcje są odwrotne. Moment rzędu 10 g·cm z silnika 12 V bez przekładni pozwala obrócić jedynie lekkie koło o średnicy 30-40 mm. Do jazdy robota ważącego ponad 200 g potrzebujesz silnika z przekładnią przynajmniej 1:30 lub modułu z enkoderem.
Jak podłączyć miniaturowy silniczek 12V do Arduino
Bezpośrednie podłączenie do pinu Arduino to najczęstszy błąd początkujących. Płytka daje na wyjściu 5 V i maksymalnie 40 mA, a silnik 12 V pobiera wielokrotnie więcej. Potrzebny jest sterownik, który przyjmie sygnał PWM z mikrokontrolera i wysteruje silnik pełnym napięciem z osobnego zasilacza.
Najprostszy układ wykorzystuje moduł L298N. To podwójny mostek H, który pozwala kontrolować kierunek obrotów i prędkość przez PWM. Wejście IN1 i IN2 ustawia kierunek, ENABLE steruje wypełnieniem sygnału, a zaciski OUT1 i OUT2 idą do silnika. Zasilasz moduł z baterii 12 V, logikę zostawiasz na 5 V z Arduino.
Drugie rozwiązanie to moduł z tranzystorem MOSFET, na przykład IRLZ44. Działa tylko w jednym kierunku, ale zajmuje mniej miejsca i kosztuje grosze. Sygnał PWM podajesz na bramkę tranzystora przez rezystor 100 Ω, źródło do masy, dren do silnika, a drugą nogę silnika do plusa zasilania. Prostsze, choć bez hamowania i cofania.
Schemat podstawowy z L298N
Zasilanie
Bateria 12 V trafia na zacisk +12V modułu. Masa baterii łączy się z masą Arduino w jednym punkcie, żeby uniknąć pętli zakłóceń.
Sterowanie
Piny IN1 i IN2 ustawiają kierunek, jeden HIGH, drugi LOW. ENABLE na pinie PWM Arduino, na przykład 9, reguluje obroty przez wypełnienie.
Zabezpieczenie, którego nie pomijaj
Silnik DC przy wyłączaniu generuje impuls napięcia, który wraca do obwodu. To tak zwany flyback. Bez diody zabezpieczającej impuls uszkadza tranzystor lub pin Arduino w ciągu kilku cykli. Dioda Schottkyego (na przykład 1N5819) równolegle z silnikiem, katodą do plusa, pochłania ten ładunek. Drugim elementem ochronnym jest kondensator 100 nF ceramiczny bezpośrednio na nóżkach silnika, który tłumi zakłócenia radiowe i szpilki napięciowe.
Zastosowania silniczka 12V w modelarstwie i automatyce DIY
Napęd śmigła w lekkich modelach latających to klasyka. Silnik MT97 z dwu- lub trójłopatowym śmigłem o średnicy 100-130 mm ciągnie modele ważące do 150 g. Przy napięciu 11,1 V (3S Li-Po) pobiera około 0,6 A, więc ogniwo 1000 mAh wystarcza na 8-10 minut lotu.
W robotyce edukacyjnej silniczek DC do Arduino pełni rolę napędu kół, siłownika liniowego albo wibratora do sortowania elementów. Para silników RK-370 z enkoderami kwadraturowymi daje podstawę robota omijającego przeszkody, a po dodaniu mostka H gotowy pojazd jedzie, cofa i skręca różnicowo.
Projekty automatyki domowej obejmują pompki do podlewania ziół, mini wentylatory chłodzące Raspberry Pi, napęd kurtyny świetlnej albo wibrator do dozownika karmy. W każdym z tych przypadków silnik bez przekładni ma wystarczający moment i pracuje cicho, gdy obroty spadają poniżej 6000 RPM.
Checklista doboru silniczka do konkretnego projektu
- Napięcie zasilania: sprawdź, jakim akumulatorem lub zasilaczem dysponujesz. 12 V pasuje do li-ion 3S, zasilacza impulsowego i akumulatora ołowiowego.
- Wymagany moment: oszacuj masę ruchomego elementu i średnicę koła lub śmigła. Moment poniżej 20 g·cm wystarczy do śmigieł i wibratorów, powyżej 50 g·cm potrzebujesz już przekładni.
- Średnica wrzeciona: zmierz, jakie koło zębate lub śmigło masz do dyspozycji. Niedopasowanie zmusi cię do tokarki lub nowego zakupu.
- Pobór prądu pod obciążeniem: pomnóż przez 1,5 i dobierz sterownik, który zniesie tę wartość bez radiatora.
- Dostępność śmigła lub koła: niektóre silniki mają nietypowy kształt kołnierza, do którego nie pasują uniwersalne śmigła z drukarki 3D.
Najczęstsze błędy, które skracają żywotność silnika
Zasilanie wyższym napięciem niż katalogowe to grzech główny. Silnik MT64 oznaczony jako 6 V podłączony do 12 V przyspieszy dwukrotnie, ale szczotki zaczną iskrzyć tak mocno, że grafit zużyje się w kilka godzin. Nominalne napięcie zawsze odpowiada punktowi, w którym silnik pracuje stabilnie termicznie.
Drugi błąd to brak diody flyback. Każde wyłączenie silnika wytwarza napięcie wsteczne, które bez diody szuka drogi przez tranzystor. Nawet mały silniczek DC 12V potrafi wygenerować impuls 40-60 V przy ostrym odcięciu zasilania, a to wystarczy, by przebić bramkę MOSFET-a i zniszczyć Arduino.
Trzecia sprawa to praca ciągła pod pełnym obciążeniem bez przerwy. Uzwojenia nagrzewają się do 60-80°C w ciągu 10 minut, a izolacja emaliowana zaczyna tracić właściwości powyżej 100°C. Jeśli projekt przewiduje długą pracę, dodaj czujnik temperatury albo ogranicz wypełnienie PWM do 70-80%.
Schemat wyboru wg napięcia zasilania
1,5-3,7 V
Mikrosilniki do zabawek, drukarek 3D i serw modelarskich. Moment minimalny, ale obroty sięgają 16 000 RPM.
6 V
Kompromis uniwersalny. Wystarczający do robotów edukacyjnych, pomp i wentylatorów kompaktowych.
9-12 V
Segment modelarski i automatyka. Bez przekładni daje najlepsze osiągi przy zachowaniu rozsądnego poboru prądu.
FAQ pytania, które padają najczęściej
Czy silniczek 12V bez przekładni nadaje się do napędu koła robota?
Przy kołach o średnicy 30-50 mm i masie robota do 100 g tak. Powyżej tej wagi moment 10-20 g·cm okaże się zbyt słaby i pojazd utknie na prostej przeszkodzie. Lepiej wtedy wybrać wersję z przekładnią 1:20 lub 1:30.
Jakim sterownikiem PWM regulować obroty?
Moduł L298N sprawdza się przy dwóch silnikach i prądzie do 2 A. Dla pojedynczego napędu wystarczy moduł MOSFET z IRLZ44 lub sterownik TB6612FNG, który ma mniejsze spadki napięcia i lepiej reaguje na sygnał PWM z Arduino.
Co zrobić, gdy silnik piszczy przy niskich obrotach?
Piszczenie oznacza, że PWM pracuje z częstotliwością w zakresie słyszalnym, czyli poniżej 20 kHz. Zmień częstotliwość timera na 31 250 Hz dla pinów 5 i 6 albo na 62 500 Hz dla pinów 9 i 10. Wtedy dźwięk znika, a silnik pracuje płynnie.
Czy potrzebuję kondensatora 100 nF na każdym silniku?
Tak, szczególnie gdy silnik siedzi blisko odbiornika radiowego albo czujnika analogowego. Impulty komutacji generują zakłócenia w paśmie 100-500 kHz, które potrafią wprowadzić fałszywe odczyty na linii analogowej.
Jakie śmigło pasuje do silnika MT97?
Z otworem 3,17 mm (1/8 cala) w standardowym uchwycie. Średnica od 80 do 140 mm w modelach rekreacyjnych, do 200 mm w wolno lecących szybowcach. Ciąg statyczny przy 12 V osiąga 25-35 g, wystarczający do startu z ręki.
Czy mogę zasilać silnik bezpośrednio z pinu 5 V Arduino?
Nie. Pin 5 V wydaje maksymalnie 0,5 A, a prąd rozruchowy silnika sięga 1,5-2 A. Arduino zrestartuje się lub spali stabilizator przy pierwszym obciążeniu. Zasilanie czerp zawsze z osobnego źródła, masę łącz w jednym punkcie.
Mały silniczek elektryczny 12V to komponent, który wymaga myślenia całym obwodem, nie pojedynczym elementem. Najpierw dobierasz napięcie i moment, potem wrzeciono i śmigło, na końcu sterownik i zabezpieczenia. Dioda flyback, kondensator 100 nF, mostek H z osobnym zasilaniem. Trzy rzeczy, które odróżniają działający projekt od spalonego Arduino.
Przy wyborze konkretnego modelu zwracaj uwagę na trzy liczby: RPM pod obciążeniem (nie na biegu jałowym), moment w g·cm i pobór prądu przy starcie. Te trzy wartości powiedzą ci więcej niż dziesięć zdań marketingu producenta.
Dane techniczne oparte na kartach katalogowych popularnych producentów oraz notach aplikacyjnych modułów L298N i IRLZ44. Ceny orientacyjne na podstawie ogólnodostępnych ofert w polskich sklepach elektronicznych (Botland, Kamami, Nettigo) w drugiej połowie 2024 roku. Wybór konkretnego modelu poprzedź sprawdzeniem aktualnej specyfikacji u producenta, bo partie mogą się różnić tolerancją napięcia i szczotkami.
Przy budowie pierwszego obwodu z mostkiem H zacznij od napięcia 9 V zamiast pełnych 12 V. Łatwiej skorygować błędy, a silnik pracuje wystarczająco blisko parametrów katalogowych, żeby zweryfikować kierunek obrotów i reakcję na PWM.
