Rodzaje przewodów elektrycznych 2025: Kompleksowy przewodnik

Zestawienie Charakterystyk Przewodów Elektrycznych

Zanim zagłębimy się w szczegóły dotyczące rodzajów przewodów elektrycznych, przyjrzyjmy się zbiorczemu porównaniu, które rzuca światło na różnice i podobieństwa kluczowych typów przewodów. Poniższa tabela przedstawia uproszczone zestawienie, które pomoże Ci zorientować się w gąszczu terminologii i parametrów. Traktuj to jako mapę, która ułatwi nawigację po dalszej części artykułu, gdzie każdy aspekt zostanie omówiony znacznie dokładniej.

Jak widać, świat rodzajów przewodów elektrycznych jest bardziej złożony, niż mogłoby się wydawać na pierwszy rzut oka. Każdy element konstrukcji ma znaczenie i wpływa na funkcjonalność i bezpieczeństwo instalacji elektrycznej. Pamiętaj, to tylko wstęp! Prawdziwa przygoda z przewodami elektrycznymi czeka na Ciebie w kolejnych rozdziałach!

Przewody elektryczne ze względu na materiał wykonania żyły (miedź, aluminium, stal)

Mówiąc o rodzajach przewodów elektrycznych, pierwszym kryterium, które rzuca się w oczy, jest materiał, z którego wykonana jest żyła przewodząca prąd. To on w głównej mierze determinuje właściwości i zastosowanie danego przewodu. Trzy najpopularniejsze materiały to miedź, aluminium i stal, a każdy z nich ma swoją unikalną charakterystykę.

Miedź – król przewodnictwa

Miedź, bez wątpienia, jest królową w świecie przewodów elektrycznych. Jej wyjątkowa przewodność elektryczna, plasująca się tuż za srebrem, czyni ją materiałem z wyboru w większości zastosowań. Wyobraź sobie autostradę dla elektronów – miedź to szeroka, gładka, doskonale utrzymana trasa, po której prąd elektryczny pędzi bez większego oporu. Co to oznacza w praktyce? Przede wszystkim mniejsze straty energii na przesyle, a co za tym idzie, wyższą efektywność całej instalacji. Dla przykładu, w instalacjach domowych, gdzie liczy się niezawodność i bezpieczeństwo, miedź dominuje bezsprzecznie.

Ale to nie koniec zalet miedzi. Jest ona również bardzo plastyczna i ciągliwa, co ułatwia formowanie drutów o różnej grubości i konstrukcjach. Od cienkich nitek w przewodach giętkich, po grube żyły w kablach zasilających – miedź potrafi przyjąć niemal każdą formę. Dodatkowo, miedź jest odporna na korozję, co wydłuża żywotność instalacji i zmniejsza ryzyko awarii. Pamiętam, jak podczas remontu starego domu znajomy elektryk pokazywał mi miedziane przewody sprzed kilkudziesięciu lat – mimo upływu czasu, nadal były w świetnym stanie, gotowe do dalszej pracy. Cena miedzi jest oczywiście wyższa niż aluminium czy stali, jednak w wielu przypadkach inwestycja w miedź okazuje się długoterminowo bardziej opłacalna.

• Zalety miedzi: Doskonała przewodność, plastyczność, odporność na korozję, łatwość lutowania.
• Wady miedzi: Wyższa cena w porównaniu do aluminium i stali, większa waga.
• Przykładowe zastosowania miedzi: Instalacje domowe, kable energetyczne, uzwojenia silników, elektronika, telekomunikacja.

Aluminium – lekki i ekonomiczny wybór

Aluminium to drugi najpopularniejszy materiał wykorzystywany w przewodach elektrycznych, szczególnie tam, gdzie kluczowa jest lekkość i ekonomia. Choć przewodność aluminium jest niższa niż miedzi (około 60% przewodności miedzi), to jednak jego znacznie mniejsza gęstość (prawie trzy razy mniejsza od miedzi) sprawia, że przewody aluminiowe są lżejsze przy porównywalnej przewodności. To czyni aluminium idealnym wyborem do linii napowietrznych wysokiego napięcia, gdzie waga przewodu ma ogromne znaczenie dla konstrukcji słupów i rozpiętości przęseł. Wyobraź sobie gigantyczne konstrukcje linii energetycznych – gdyby wszystkie przewody były wykonane z miedzi, koszty budowy i utrzymania byłyby astronomiczne!

Aluminium jest również znacznie tańsze od miedzi, co dodatkowo przemawia na jego korzyść w aplikacjach, gdzie liczy się budżet. Jednak należy pamiętać o pewnych wadach aluminium. Jest ono mniej wytrzymałe mechanicznie niż miedź i bardziej podatne na korozję, szczególnie w połączeniach. Dlatego przewody aluminiowe wymagają specjalnych złączek i technik łączenia, aby zapewnić trwałe i bezpieczne połączenie. Pamiętam dyskusję z projektantem instalacji przemysłowych, który opowiadał, że w dużych zakładach, gdzie prowadzone są rozległe trasy kablowe, aluminium pozwala na znaczne oszczędności, ale kluczowe jest przestrzeganie rygorystycznych procedur montażu i konserwacji.

• Zalety aluminium: Niska cena, lekkość, dobra przewodność w stosunku do wagi.
• Wady aluminium: Niższa przewodność niż miedzi, mniejsza wytrzymałość mechaniczna, podatność na korozję, trudniejsze lutowanie.
• Przykładowe zastosowania aluminium: Linie napowietrzne, kable energetyczne dużych przekrojów, instalacje przemysłowe, niektóre instalacje domowe (starsze).

Stal – wytrzymałość i specjalistyczne zastosowania

Stal w kontekście przewodów elektrycznych może wydawać się zaskakującym wyborem, ponieważ jej przewodność jest znacznie niższa niż miedzi i aluminium. Jednak stal ma jedną, niezaprzeczalną zaletę – ogromną wytrzymałość mechaniczną. To właśnie ta cecha decyduje o jej zastosowaniu w specjalistycznych rodzajach przewodów. Stal, szczególnie stal nierdzewna, znajduje zastosowanie tam, gdzie przewód musi wytrzymać ekstremalne obciążenia mechaniczne lub trudne warunki środowiskowe. Wyobraź sobie liny stalowe wzmocnione stalowymi drutami – to doskonały przykład wykorzystania wytrzymałości stali w elektryce.

Przewody stalowe, często w postaci linek stalowo-aluminiowych (tzw. AFL), stosuje się w liniach napowietrznych o dużych rozpiętościach, gdzie oprócz przewodzenia prądu, przewód musi również przenosić duże siły rozciągające. Stal jest również wykorzystywana w przewodach grzejnych, gdzie niska przewodność jest wręcz pożądana, aby generować ciepło. Warto wspomnieć o stalowych ekranach w kablach, które chronią sygnały elektryczne przed zakłóceniami elektromagnetycznymi. Choć stal nie jest „graczem pierwszej ligi” pod względem przewodności, to w swojej niszy, tam gdzie liczy się wytrzymałość, jest niezastąpiona.

• Zalety stali: Bardzo wysoka wytrzymałość mechaniczna, odporność na korozję (stal nierdzewna), stosunkowo niska cena.
• Wady stali: Niska przewodność elektryczna, duża waga.
• Przykładowe zastosowania stali: Przewody grzejne, liny stalowo-aluminiowe (AFL), ekrany kabli, przewody wzmocnione mechanicznie.

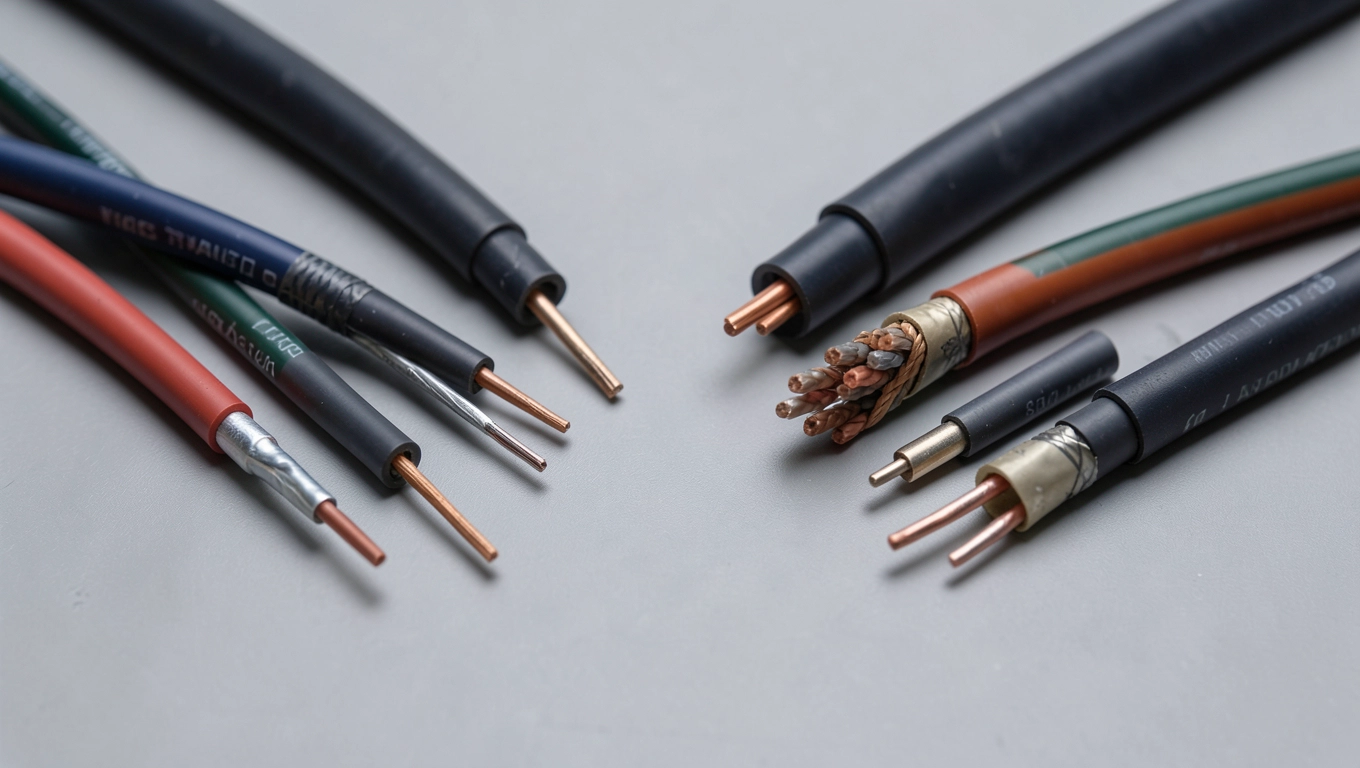

Przewody elektryczne ze względu na konstrukcję żyły (drut, linka, linka giętka)

Konstrukcja żyły przewodzącej to kolejny istotny aspekt podziału rodzajów przewodów elektrycznych. To, czy mamy do czynienia z pojedynczym drutem, linką złożoną z wielu drutów, czy linką giętką o jeszcze bardziej złożonej strukturze, ma fundamentalne znaczenie dla właściwości przewodu i jego zastosowań. Wyobraź sobie, że budujesz most – możesz użyć pojedynczych, grubych belek (drut), kratownicy złożonej z wielu elementów (linka), lub mostu wiszącego z linami o dużej elastyczności (linka giętka). Każda konstrukcja ma swoje zalety i wady, tak samo jak w świecie przewodów.

Drut – sztywność i prostota

Drut, zwany również przewodem jednodrutowym, to najprostsza konstrukcja żyły. Składa się z pojedynczego, litego rdzenia wykonanego z materiału przewodzącego, najczęściej miedzi lub aluminium. Drut charakteryzuje się sztywnością i małą elastycznością. Wyobraź sobie prosty, metalowy pręt – to kwintesencja drutu elektrycznego. Jego zaletą jest łatwość łączenia w złączkach zaciskowych i niższa cena w porównaniu do linek (przy zachowaniu tej samej ilości materiału przewodzącego). Drut doskonale sprawdza się w instalacjach stałych, gdzie przewód nie jest narażony na ciągłe zginanie i ruchy. Typowym przykładem zastosowania drutu są instalacje elektryczne w budynkach, prowadzone w ścianach i kanałach kablowych. Pamiętam, jak podczas instalacji oświetlenia w garażu, elektryk używał właśnie przewodów drutowych – szybko, sprawnie i bez zbędnego kombinowania.

• Zalety drutu: Niska cena, łatwość łączenia w złączkach zaciskowych, prostota konstrukcji.
• Wady drutu: Mała elastyczność, podatność na pękanie przy częstym zginaniu, trudniejszy montaż w ciasnych przestrzeniach.
• Przykładowe zastosowania drutu: Instalacje stałe w budynkach, wewnętrzne połączenia w urządzeniach elektrycznych, tam gdzie nie jest wymagana elastyczność.

Linka – elastyczność i uniwersalność

Linka, w przeciwieństwie do drutu, składa się z wielu cienkich drutów splecionych ze sobą. Taka konstrukcja nadaje przewodowi elastyczność i odporność na zginanie. Wyobraź sobie linę żeglarską – wiele cienkich włókien splecionych razem tworzy mocną i giętką całość. Linka jest bardziej wszechstronna niż drut i znajduje szerokie zastosowanie w różnego rodzaju instalacjach. Można ją zginać, skręcać i prowadzić w trudno dostępnych miejscach, co jest niemożliwe w przypadku drutu. Linki są idealne tam, gdzie przewód jest narażony na wibracje lub ruchy, np. w maszynach, urządzeniach przenośnych i instalacjach samochodowych. Pamiętam, jak podczas naprawy pralki, musiałem wymienić przewód zasilający silnik – oczywiście był to przewód linkowy, aby wytrzymać ciągłe drgania podczas pracy urządzenia.

Linki mogą mieć różną liczbę drutów i różny sposób ich splecenia, co wpływa na ich elastyczność i wytrzymałość mechaniczną. Im więcej drutów i im bardziej skomplikowany splot, tym linka jest bardziej giętka i odporna na zmęczenie materiału. Do łączenia linek często stosuje się końcówki kablowe, zaciskane na końcach przewodów, aby zapewnić pewne i trwałe połączenie. Cena linki jest zazwyczaj wyższa niż drutu o porównywalnym przekroju, ze względu na bardziej złożony proces produkcji.

• Zalety linki: Duża elastyczność, odporność na zginanie i wibracje, łatwość montażu w trudnych warunkach.
• Wady linki: Wyższa cena niż drutu, wymaga stosowania końcówek kablowych do pewnych połączeń.
• Przykładowe zastosowania linki: Przewody ruchome, instalacje samochodowe, maszyny i urządzenia wibracyjne, przedłużacze, przewody przyłączeniowe urządzeń AGD.

Linka giętka – ekstremalna elastyczność

Linka giętka to szczyt elastyczności w świecie przewodów elektrycznych. Charakteryzuje się bardzo dużą liczbą cienkich drutów, splecionych w specjalny sposób, często w wiele warstw. Wyobraź sobie jedwabną nić – delikatną, ale niezwykle giętką. Linka giętka jest jeszcze bardziej elastyczna niż zwykła linka i pozwala na ekstremalne zginanie i skręcanie bez ryzyka uszkodzenia drutów. Jest to kluczowe w aplikacjach, gdzie przewód musi pracować w ciągłym ruchu i poddawany jest dużym naprężeniom mechanicznym. Linka giętka to idealny wybór do przewodów spawalniczych, kabli pomiarowych, robotyki, i wszędzie tam, gdzie elastyczność jest priorytetem. Pamiętam, jak przy budowie robota mobilnego, jedynym typem przewodu, który sprawdził się w ruchomych połączeniach, była właśnie linka giętka – standardowe linki szybko ulegały uszkodzeniu.

Linki giętkie są zazwyczaj wykonane z miedzi, co dodatkowo zwiększa ich elastyczność i przewodność. Ich cena jest najwyższa spośród wszystkich konstrukcji przewodów, ale w zastosowaniach, gdzie liczy się niezawodność w ekstremalnych warunkach, jest to koszt uzasadniony. Linki giętkie wymagają stosowania specjalnych końcówek kablowych, zapewniających pewne połączenie cienkich drutów i chroniących je przed rozplataniem. Wybierając linkę giętką, inwestujesz w najwyższą elastyczność i trwałość, co przekłada się na bezpieczeństwo i bezawaryjną pracę instalacji.

• Zalety linki giętkiej: Ekstremalna elastyczność, najwyższa odporność na zginanie, idealna do ruchomych połączeń.
• Wady linki giętkiej: Najwyższa cena, wymaga stosowania specjalnych końcówek kablowych.
• Przykładowe zastosowania linki giętkiej: Przewody spawalnicze, kable pomiarowe, robotyka, ruchome połączenia w maszynach, tam gdzie wymagana jest ekstremalna elastyczność.

Materiały izolacyjne w przewodach elektrycznych i ich właściwości (guma, polietylen, polwinit)

Izolacja to "płaszcz ochronny" każdego przewodu elektrycznego. Jej zadaniem jest nie tylko zabezpieczenie przed porażeniem prądem, ale także ochrona żyły przewodzącej przed czynnikami zewnętrznymi, takimi jak wilgoć, temperatura, chemikalia i uszkodzenia mechaniczne. Wybór odpowiedniego materiału izolacyjnego jest kluczowy dla bezpieczeństwa i trwałości instalacji elektrycznej. Wyobraź sobie rycerza w zbroi – izolacja to jego pancerz, chroniący przed zagrożeniami zewnętrznymi. W świecie rodzajów przewodów elektrycznych najczęściej spotykamy gumę, polietylen i polwinit (PVC), choć wachlarz dostępnych materiałów jest znacznie szerszy.

Guma – klasyczna elastyczność

Guma, jako materiał izolacyjny, ma długą historię w elektrotechnice. Jej największą zaletą jest elastyczność, nawet w niskich temperaturach. Przewody z izolacją gumową pozostają giętkie i łatwe w montażu, nawet w mroźne zimowe dni. Wyobraź sobie gumowy wąż ogrodowy – elastyczny i odporny na zginanie. Izolacja gumowa charakteryzuje się również dobrą odpornością na wilgoć i uszkodzenia mechaniczne. Kiedyś, gumowe izolacje były powszechnie stosowane w instalacjach domowych i przemysłowych. Jednak guma ma też swoje wady. Jest mniej odporna na działanie olejów, rozpuszczalników i promieniowania UV. Ponadto, w wysokich temperaturach guma może tracić swoje właściwości izolacyjne i stawać się krucha. Dlatego obecnie, guma jest częściej stosowana w specjalistycznych rodzajach przewodów elektrycznych, np. w kablach spawalniczych, gdzie elastyczność i odporność na uszkodzenia mechaniczne są kluczowe, a temperatura pracy nie jest ekstremalnie wysoka.

W oznaczeniach przewodów elektrycznych, literka „G” (lub czasem "R" od "Rubber" w oznaczeniach międzynarodowych) wskazuje na izolację gumową. Należy jednak pamiętać, że "guma" to pojęcie ogólne i istnieje wiele rodzajów gum o różnych właściwościach. W zależności od składu i dodatków, guma może mieć lepszą lub gorszą odporność na temperaturę, chemikalia czy ogień. Wybierając przewód z izolacją gumową, warto upewnić się, jaki konkretnie rodzaj gumy został użyty i czy jest on odpowiedni do danego zastosowania.

• Zalety izolacji gumowej: Wysoka elastyczność, dobra odporność na wilgoć i uszkodzenia mechaniczne, elastyczność w niskich temperaturach.
• Wady izolacji gumowej: Mniejsza odporność na oleje, rozpuszczalniki i promieniowanie UV, ograniczona odporność na wysokie temperatury.
• Przykładowe zastosowania izolacji gumowej: Kable spawalnicze, przewody przenośne, przewody maszynowe, tam gdzie wymagana jest elastyczność i odporność mechaniczna.
• Oznaczenie: G (lub R)

Polietylen (PE) – odporność i temperatura

Polietylen (PE) to syntetyczny polimer, który zrewolucjonizował świat izolacji przewodów elektrycznych. Jego największą zaletą jest doskonała odporność elektryczna i niski współczynnik strat dielektrycznych. Polietylen świetnie izoluje prąd elektryczny, nawet przy wysokich napięciach. Wyobraź sobie barierę nie do przejścia dla elektronów – to właśnie polietylen w roli izolacji. Ponadto, PE charakteryzuje się dobrą odpornością chemiczną i na wilgoć, a niektóre jego odmiany (np. polietylen usieciowany – XLPE) wykazują wysoką odporność termiczną, nawet do 90°C, a w krótkim czasie do 130°C. To sprawia, że przewody z izolacją polietylenową idealnie nadają się do instalacji zewnętrznych, linii napowietrznych i tam, gdzie wymagana jest wysoka odporność na temperaturę.

Polietylen, w oznaczeniach rodzajów przewodów elektrycznych, symbolizowany jest literką „X”. Podobnie jak w przypadku gumy, istnieje wiele rodzajów polietylenu, różniących się właściwościami. Polietylen o niskiej gęstości (LDPE) jest bardziej elastyczny, ale ma niższą odporność termiczną. Polietylen o wysokiej gęstości (HDPE) jest sztywniejszy i bardziej odporny na temperaturę. Polietylen usieciowany (XLPE) to topowy wybór, łączący w sobie dobrą elastyczność i wysoką odporność termiczną. Wybierając przewód z izolacją polietylenową, warto zwrócić uwagę na rodzaj PE i jego specyfikację techniczną, aby dopasować go do konkretnych wymagań instalacji.

• Zalety izolacji polietylenowej (PE): Doskonała izolacyjność elektryczna, wysoka odporność chemiczna i na wilgoć, wysoka odporność termiczna (szczególnie XLPE).
• Wady izolacji polietylenowej (PE): Niektóre odmiany (LDPE) mniej odporne na temperaturę, mniejsza elastyczność w porównaniu z gumą (HDPE).
• Przykładowe zastosowania izolacji polietylenowej (PE): Linie napowietrzne, kable energetyczne średniego i wysokiego napięcia, instalacje zewnętrzne, tam gdzie wymagana jest wysoka odporność termiczna i izolacyjność.
• Oznaczenie: X

Polwinit (PVC) – uniwersalny i ekonomiczny

Polwinit, czyli polichlorek winylu (PVC), to najbardziej popularny i uniwersalny materiał izolacyjny stosowany w przewodach elektrycznych. Jego przewagą jest niska cena, dobra izolacyjność elektryczna, odporność na wilgoć i ognioodporność (istnieją odmiany samogasnące PVC). Wyobraź sobie plastikową rurę – sztywną, odporną na wodę i niedrogą – to pewne uproszczenie, ale oddaje charakter PVC jako izolacji. PVC jest łatwy w przetwórstwie i barwieniu, co pozwala na produkcję przewodów w różnych kolorach, ułatwiających identyfikację żył w instalacji. Standardowe instalacje domowe, przewody przyłączeniowe urządzeń AGD, kable sterownicze – to wszystko domena przewodów z izolacją PVC.

W oznaczeniach rodzajów przewodów elektrycznych, polwinit symbolizowany jest literką „Y”. PVC, choć bardzo popularny, ma też swoje ograniczenia. Jego elastyczność jest mniejsza niż gumy, szczególnie w niskich temperaturach, gdzie PVC może stawać się kruche. Odporność termiczna PVC jest również ograniczona, zazwyczaj do 70°C (istnieją specjalne odmiany do 90°C). Ponadto, PVC zawiera chlor, co budzi pewne kontrowersje ekologiczne, choć nowoczesne technologie produkcji PVC starają się minimalizować negatywny wpływ na środowisko. Mimo tych wad, PVC pozostaje materiałem pierwszego wyboru w wielu zastosowaniach, ze względu na korzystny stosunek ceny do właściwości.

• Zalety izolacji polwinitowej (PVC): Niska cena, dobra izolacyjność elektryczna, odporność na wilgoć, ognioodporność (odmiany samogasnące), łatwość barwienia.
• Wady izolacji polwinitowej (PVC): Mniejsza elastyczność niż gumy, ograniczona odporność termiczna, potencjalne kwestie ekologiczne związane z chlorem.
• Przykładowe zastosowania izolacji polwinitowej (PVC): Instalacje domowe, przewody przyłączeniowe, kable sterownicze, instalacje wewnętrzne, tam gdzie cena i uniwersalność są kluczowe.
• Oznaczenie: Y

Oznaczenia przewodów elektrycznych - jak czytać symbole i parametry

Czy kiedykolwiek przyjrzałeś się bliżej przewodom elektrycznym? Zauważyłeś litery, cyfry i symbole nadrukowane na ich powierzchni? To nie są przypadkowe znaki – to oznaczenia przewodów, swoisty „język”, który mówi nam wszystko o ich właściwościach, parametrach i przeznaczeniu. Wyobraź sobie hieroglify na starożytnym kamieniu – początkowo niezrozumiałe, ale po rozszyfrowaniu otwierające bramę do wiedzy. Oznaczenia rodzajów przewodów elektrycznych to klucz do zrozumienia ich charakterystyki i prawidłowego doboru do konkretnej instalacji.

System Oznaczeń – Klucz do Wiedzy

System oznaczeń przewodów elektrycznych jest znormalizowany i opiera się na kombinacji liter i cyfr, które kodują informacje o:

• Rodzaju przewodu/kabla
• Materiale żyły
• Konstrukcji żyły
• Materiale izolacji
• Napięciu znamionowym
• Zakresie temperatur pracy
• Specjalnych właściwościach (np. ognioodporność)

Przykładowe Oznaczenia i Ich Interpretacja

Oznaczenia przewodów mogą różnić się w zależności od producenta i norm, ale istnieją pewne standardowe symbole, które powtarzają się najczęściej. Przyjrzyjmy się kilku przykładom, aby zrozumieć, jak czytać te "elektryczne hieroglify":

1. LgY (H05V-K)
   • L - Linka
   • g - giętka
   • Y - Izolacja polwinitowa (PVC)
   • H05V-K - Oznaczenie normowe (harmonizacja, napięcie znamionowe 300/500V, izolacja PVC, linka giętka)
   • Interpretacja: Przewód linkowy giętki, z izolacją PVC, do instalacji o napięciu do 500V. Idealny do połączeń ruchomych i w trudno dostępnych miejscach.
2. YDYp
   • Y - Izolacja polwinitowa (PVC)
   • D - Dwużyłowy (w tym przypadku) – liczba żył może być różna (np. YDYp 3x1.5 – trzyżyłowy)
   • Y - Powłoka polwinitowa (PVC) - zewnętrzna warstwa ochronna
   • p - Przewód płaski
   • Interpretacja: Przewód płaski, dwużyłowy, z izolacją i powłoką PVC. Stosowany w instalacjach domowych, np. do oświetlenia.
3. AFL-2XS(FL)2Y
   • AFL - Żyła aluminiowa (A), stalowo-aluminiowa linka (FL) - wzmocnienie stalowe
   • 2XS - Izolacja polietylenowa usieciowana (XLPE)
   • (FL) - Ekran półprzewodzący nad żyłą
   • 2Y - Powłoka polwinitowa (PVC)
   • Interpretacja: Kabel elektroenergetyczny aluminiowy, wzmocniony stalowo-aluminiową linką, z izolacją XLPE i powłoką PVC, z ekranem półprzewodzącym. Stosowany w liniach napowietrznych średniego napięcia.

To tylko kilka przykładów, ale pokazują one zasadę działania systemu oznaczeń. Oprócz liter, na przewodach często znajdziemy informacje o przekroju żyły (np. 1.5mm², 2.5mm²), napięciu znamionowym (np. 300/500V, 450/750V), normach (np. VDE, PN-EN), a czasem także logo producenta i datę produkcji. Korzystanie z tych informacji pozwala na świadomy wybór odpowiednich rodzajów przewodów elektrycznych i zapewnia bezpieczeństwo oraz prawidłowe działanie instalacji.

Źródła Informacji o Oznaczeniach

Jeśli masz wątpliwości co do interpretacji oznaczeń na przewodzie, warto skorzystać z kilku źródeł informacji:

• Karty katalogowe producentów: Zawierają szczegółowe opisy i interpretacje oznaczeń dla konkretnych serii przewodów.
• Normy elektrotechniczne: Określają zasady oznaczania przewodów i kabli, np. norma PN-EN 60445.
• Poradniki i strony internetowe o tematyce elektrycznej: Dostarczają praktycznych wskazówek i tłumaczą znaczenie poszczególnych symboli.
• Konsultacja z elektrykiem: W przypadku bardziej skomplikowanych instalacji, warto skonsultować się z doświadczonym elektrykiem, który pomoże dobrać odpowiednie przewody i zinterpretować ich oznaczenia.

Rodzaje przewodów elektrycznych: Szczegółowy przegląd

Po omówieniu materiałów żył, konstrukcji i izolacji, czas na szersze spojrzenie na rodzaje przewodów elektrycznych i ich klasyfikację. Świat przewodów to nie tylko miedź, aluminium i PVC. To bogaty ekosystem, w którym każdy typ przewodu ma swoje specyficzne zastosowanie i charakterystykę. Wyobraź sobie dżunglę – różnorodność gatunków, form i funkcji, a każdy element ekosystemu ma swoje unikalne zadanie. Podobnie jest w świecie przewodów elektrycznych – różnorodność typów, dostosowanych do konkretnych potrzeb, jest ogromna.

Klasyfikacja ze Względu na Zastosowanie

Jednym z kluczowych kryteriów podziału rodzajów przewodów elektrycznych jest ich przeznaczenie. Możemy wyróżnić kilka głównych kategorii, kierując się obszarem zastosowania:

• Przewody instalacyjne (budowlane): Przeznaczone do instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych. Charakteryzują się izolacją PVC, PE lub gumową, żyłami miedzianymi lub aluminiowymi. Przykłady: YDYp, LgY, DY.
• Kable elektroenergetyczne: Służą do przesyłania energii elektrycznej na duże odległości i zasilania urządzeń o dużym poborze mocy. Mogą być ziemne, napowietrzne, kablowe i olejowe. Charakteryzują się różnorodną konstrukcją, w zależności od napięcia i warunków pracy. Przykłady: YKY, XHAKXS, AFL-2XS(FL)2Y.
• Przewody sterownicze: Wykorzystywane w układach sterowania, automatyki i sygnalizacji. Charakteryzują się dużą liczbą żył o małym przekroju, izolacją PVC lub PE, często z ekranem. Przykłady: LiYCY, Ölflex Classic.
• Przewody telekomunikacyjne: Służą do przesyłania sygnałów telefonicznych, internetowych i danych. Mogą być miedziane, światłowodowe, koncentryczne. Charakteryzują się specjalną konstrukcją i ekranowaniem, aby zapewnić wysoką jakość transmisji sygnału. Przykłady: kabel telefoniczny YTKSY, kabel światłowodowy, kabel koncentryczny RG-6.
• Przewody specjalnego przeznaczenia: Przeznaczone do specyficznych zastosowań, np. przewody spawalnicze (duża elastyczność i odporność mechaniczna), przewody grzejne (niskia przewodność i generowanie ciepła), przewody do pracy w ekstremalnych temperaturach (izolacja silikonowa lub teflonowa), przewody ognioodporne (izolacja ceramiczna). Przykłady: przewód spawalniczy, przewód grzejny, przewód silikonowy, kabel ognioodporny.

Klasyfikacja ze Względu na Napięcie Znamionowe

Kolejnym ważnym kryterium podziału rodzajów przewodów elektrycznych jest napięcie znamionowe. Określa ono maksymalne napięcie robocze, przy którym przewód może pracować bezpiecznie i niezawodnie. Wyróżniamy:

• Przewody niskonapięciowe (NN): Do 1kV napięcia przemiennego (AC) lub 1.5kV napięcia stałego (DC). Stosowane w instalacjach domowych, przemysłowych, sterowniczych. Przykłady: YDYp (300/500V), LgY (450/750V), YKY (0.6/1kV).
• Przewody średnionapięciowe (SN): Od 1kV do 35kV napięcia przemiennego (AC). Stosowane w liniach elektroenergetycznych rozdzielczych, stacjach transformatorowych. Charakteryzują się grubszą izolacją i specjalną konstrukcją, aby wytrzymać wyższe napięcia. Przykłady: kabel SN z izolacją XLPE.
• Przewody wysokonapięciowe (WN): Powyżej 35kV napięcia przemiennego (AC). Stosowane w liniach elektroenergetycznych przesyłowych, elektrowniach. Wymagają bardzo zaawansowanej konstrukcji i izolacji, aby zapewnić bezpieczną pracę przy ekstremalnie wysokich napięciach. Przykłady: kabel WN olejowy, kabel WN z izolacją gazową.

Inne Kryteria Podziału

Oprócz zastosowania i napięcia znamionowego, rodzaje przewodów elektrycznych można klasyfikować również według innych kryteriów:

• Liczba żył: Przewody jednożyłowe, dwużyłowe, trzyżyłowe, wielożyłowe.
• Przekrój żyły: Od 0.5mm² do kilkuset mm². Przekrój dobiera się w zależności od prądu znamionowego i dopuszczalnego spadku napięcia.
• Konstrukcja ekranu: Przewody nieekranowane, ekranowane folią aluminiową, ekranowane oplotem miedzianym. Ekranowanie chroni sygnały elektryczne przed zakłóceniami elektromagnetycznymi.
• Odporność na warunki środowiskowe: Przewody standardowe, odporne na UV, odporne na oleje, odporne na chemikalia, ognioodporne, wodoszczelne.
• Kolor izolacji: Standardowe kolory izolacji ułatwiają identyfikację żył w instalacji (np. brązowy – faza, niebieski – neutralny, żółto-zielony – ochronny).
