Jak sprawdzić instalację elektryczną w mieszkaniu — 7 kroków

Ten nieprzyjemny zapach spalenizny z kontaktu, ciepła ramka gniazdka pod palcami, migające światło przy włączeniu czajnika to nie drobnostki, tylko sygnały, które mogą zwiastować poważną awarię. W Polsce co roku wybucha kilkanaście tysięcy pożarów w budynkach mieszkalnych, a blisko siedemdziesiąt procent z nich ma swoje źródło właśnie w instalacji elektrycznej. Sprawdzenie jej stanu nie wymaga wiedzy inżynierskiej, ale wymaga metody i właśnie dlatego powstał ten tekst. Poniżej znajdziesz siedem konkretnych kroków domowego przeglądu, listę kontrolną gotową do wydruku oraz jasne kryteria, kiedy wezwać uprawnionego pomiarowca.

• Budowa instalacji co właściwie kryje się w ścianach
• Rodzaje instalacji podtynkowa, natynkowa, wtynkowa
• Siedem kroków domowego przeglądu instalacji
• Pomiary elektryczne normy, wartości graniczne i kiedy wzywać fachowca
• Najczęstsze błędy w instalacji, które wykryjesz sam
• Przegląd instalacji elektrycznej częstotliwość i obowiązki wynikające z prawa
• Kiedy wezwać fachowca osiem sygnałów ostrzegawczych
• Dwa przypadki z praktyki: blok z lat osiemdziesiątych i nowy apartament
• Check-lista 12-punktowa do wydruku

Budowa instalacji co właściwie kryje się w ścianach

Instalacja elektryczna w mieszkaniu zaczyna się w rozdzielni, zwanej potocznie „bezpiecznikami". To tam dochodzi zasilanie z licznika i tam też rozpoczyna się podział na poszczególne obwody. Każdy obwód biegnie osobnym kablem do kuchni, łazienki, salonu czy sypialni, a na jego końcu czekają gniazdka i wyłączniki światła.

Sercem rozdzielni jest wyłącznik główny, który odcina napięcie w całym lokalu jednym ruchem dźwigni. Tuż obok niego stoi wyłącznik różnicowoprądowy, potocznie zwany różnicówką to on ratuje życie, gdy prąd zacznie płynąć nie tam, gdzie powinien, na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia. Dalej znajdują się wyłączniki nadprądowe (eski lub bezpieczniki automatyczne), z których każdy chroni jeden obwód przed przeciążeniem i zwarciem.

Przewody mają różne przekroje i nie jest to przypadek. Dobiera się je do spodziewanego obciążenia, ponieważ zbyt cienki kabel pod dużym prądem po prostu się przegrzewa.

Jeśli w domu z lat siedemdziesiątych wciąż królują kable aluminiowe o przekroju 2,5 mm², a do gniazdka podłączony jest odkurzacz, czajnik i laptop naraz to proszenie się o kłopoty. Aluminium ma większą rezystywność niż miedź, więc przy tym samym przekroju grzeje się bardziej, a po kilkudziesięciu latach staje się kruche i pęka przy zginaniu.

Rodzaje instalacji podtynkowa, natynkowa, wtynkowa

Wybór typu instalacji zależy od etapu budowy lub remontu oraz od tego, czy zależy Ci na estetyce, czy na szybkości prac. Każde rozwiązanie ma swoje mocne strony i ograniczenia, które warto poznać przed podjęciem decyzji.

Uwaga: instalacji natynkowej nie stosuje się w łazienkach i strefach mokrych, gdzie istnieje ryzyko kontaktu z wodą. Tam kable muszą biec w ścianie lub w szczelnych osłonach o klasie co najmniej IP44.

W nowoczesnym budownictwie dominuje instalacja podtynkowa, bo pozwala uzyskać gładkie ściany bez widocznych puszek i kanałów. W domach pasywnych i energooszczędnych częściej spotyka się wtynkową, ponieważ umożliwia prowadzenie kabli w warstwie ocieplenia bez naruszania nośnej konstrukcji.

Siedem kroków domowego przeglądu instalacji

Zanim wezwiesz fachowca, możesz sam wyłapać wiele usterek wystarczy oczy, prosty próbnik napięcia i odrobina zdrowego rozsądku. Poniższe kroki ułożone są od najprostszych do bardziej zaawansowanych, więc przejdź je po kolei, zanim zdecydujesz, czy potrzebujesz pomiarów specjalistycznym sprzętem.

Krok 1: Oględziny wzrokowe

Rozpocznij od wyłączników i gniazdek. Szukaj przebarwień, pęknięć, śladów przypalenia, luźnych ramek. Zapach spalenizny w okolicy kontaktu lub ciepła obudowa pod palcami to sygnał, że coś się przegrzewa najczęściej z powodu luźnego zacisku. Przy wyłącznikach światła sprawdź, czy nie iskrzą przy włączaniu i czy nie słychać trzasków.

Krok 2: Próbnik napięcia

Zwykły próbnik śrubokrętowy z neonówką kosztuje kilkanaście złotych i potrafi potwierdzić obecność fazy w gniazdku. Przyłóż go do otworu fazowego dioda powinna się zaświecić. Brak świecenia przy działających pozostałych odbiornikach oznacza przerwę w obwodzie lub przepalony bezpiecznik. Uwaga: próbnik nie zastąpi miernika, bo nie pokaże wartości napięcia ani nie wykryje braku uziemienia.

Krok 3: Tester gniazdek

Niewielka wtyczka z trzema diodami to minimum, jakie powinien mieć w domu każdy odpowiedzialny lokator. Po wetknięciu w gniazdko pokazuje, czy przewód ochronny (PE) i neutralny (N) są podłączone prawidłowo. Jeśli dioda „uziemienie" nie zapala się, w gniazdku brakuje ochrony przeciwporażeniowej i to jest sygnał, by dalej nie eksperymentować, lecz zamówić pomiary.

Krok 4: Pomiar napięcia miernikiem

Cyfrowy miernik uniwersalny ustawiony na zakres AC 250 V pokaże rzeczywistą wartość napięcia w sieci. W Polsce norma dopuszcza 230 V z tolerancją plus minus dziesięć procent, czyli od 207 V do 253 V. Jeśli wskazanie wynosi poniżej 210 V lub powyżej 250 V, coś jest nie tak z zasilaniem lub z samym obwodem wewnętrznym.

Krok 5: Sprawdzenie różnicówki

Na wyłączniku różnicowoprądowym znajduje się przycisk „Test" oznaczony literą T. Naciśnij go raz w miesiącu. Różnicówka powinna natychmiast wyłączyć zasilanie. Jeśli tak się nie stanie, urządzenie nie chroni domowników i wymaga wymiany. Brak reakcji oznacza, że w razie porażenia prąd popłynie przez ciało, zamiast odciąć zasilanie w ułamku sekundy.

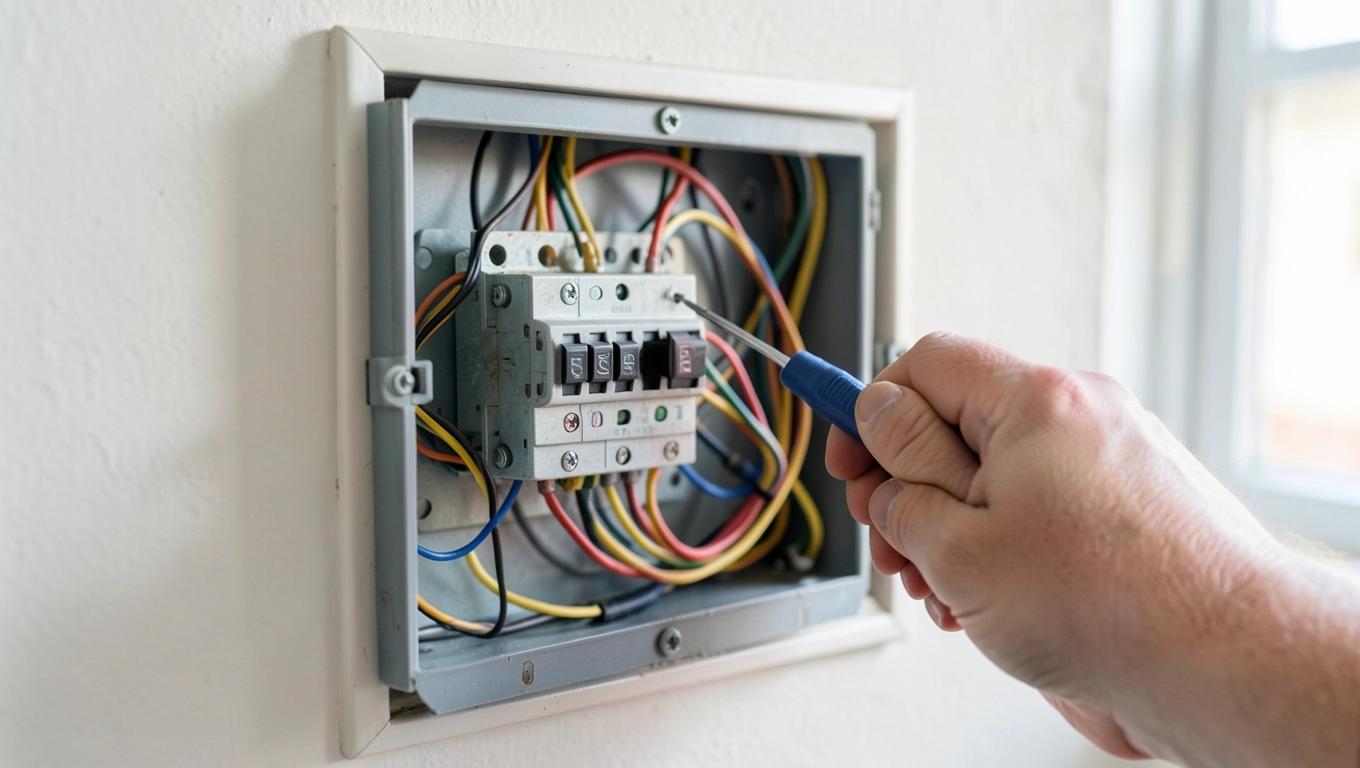

Krok 6: Oględziny rozdzielni

Otwórz drzwiczki rozdzielni i sprawdź, czy żaden wyłącznik nie jest ciemny (to w nowszych typach oznacza zadziałanie), czy nie słychać buczenia, czy kable nie są popękane, a zaciski nie mają śladów utlenienia. Migająca dioda na wyłączniku różnicowoprądowym to informacja o jego usterce lub o upływie prądu w instalacji w obu przypadkach konieczna jest interwencja pomiarowca.

Krok 7: Pomiary specjalistyczne

Domowe metody kończą się tam, gdzie zaczyna się profesjonalna diagnostyka. Pomiar rezystancji izolacji, impedancji pętli zwarcia czy rezystywności uziomu wymaga miernika klasy przemysłowej (na przykład MPI-530 lub odpowiednik) oraz uprawnień SEP. Tego nie warto robić samemu po pierwsze ze względu na bezpieczeństwo, po drugie dlatego, że protokół z takich pomiarów honoruje ubezpieczyciel i nadzór budowlany.

Pomiary elektryczne normy, wartości graniczne i kiedy wzywać fachowca

Samo sprawdzenie instalacji elektrycznej w mieszkaniu to jedno, a jej formalna diagnostyka to drugie. Profesjonalne pomiary elektryczne wykonuje się według normy PN-HD 60364, która definiuje dopuszczalne wartości rezystancji izolacji, impedancji pętli zwarcia i działania zabezpieczeń różnicowoprądowych.

Koszt pomiarów wykonanych przez uprawnionego elektryka waha się od 300 do 800 zł za mieszkanie o powierzchni do 80 m², w zależności od regionu i liczby obwodów. Zakup własnego miernika przemysłowego to wydatek rzędu 2 000-4 500 zł, więc jednorazowy przegląd u fachowca zwykle się bardziej opłaca.

Wskazówka: pomiary warto zlecić po każdym poważnym remoncie, po 30 latach użytkowania instalacji, a także wtedy, gdy zmienia się charakter obciążenia na przykład po zakupie płyty indukcyjnej czy klimatyzacji. Dobrze jest przy tym poprosić o protokół z konkretnymi wartościami, nie tylko ogólnikowe „instalacja sprawna".

Najczęstsze błędy w instalacji, które wykryjesz sam

Wielu usterek nie widać gołym okiem, ale ich skutki pojawiają się szybciej, niż myślisz. Poniższe zestawienie powstało na bazie setek przeglądów w mieszkaniach z wielkiej płyty, blokach z lat osiemdziesiątych i nowym budownictwie to schemat, który powtarza się zaskakująco często.

Przeciążenie jednego obwodu. Podłączenie przedłużacza z pięcioma gniazdkami do jednego kontaktu w salonie to proszenie się o przegrzanie. Skutkiem jest stopienie izolacji, a w skrajnym przypadku pożar. Rozwiązanie to równomierne rozłożenie obciążenia i rezygnacja z „trójnika na trójnika".

Brak uziemienia w gniazdkach. W starszych mieszkaniach często spotyka się gniazdka z dwoma otworami zamiast trzech. Skutkiem jest brak ochrony przy uszkodzeniu urządzenia prąd nie ma dokąd odpłynąć i szuka najkrótszej drogi, czyli ciała człowieka. Rozwiązanie to wymiana instalacji lub montaż wyłącznika różnicowoprądowego, który częściowo kompensuje brak uziemienia.

Brak wyłącznika różnicowoprądowego. Jeśli w rozdzielni nie ma różnicówki, porażenie prądem może być śmiertelne. Skutkiem jest brak natychmiastowego odcięcia zasilania. Rozwiązanie to montaż urządzenia 30 mA na początku instalacji, najlepiej z podziałem na obwody mokre i suche.

Aluminiowe przewody w starych budynkach. Aluminium po kilkudziesięciu latach traci plastyczność, a zaciski w gniazdkach poluzowują się. Skutkiem jest grzanie się styków i iskrzenie. Rozwiązanie to wymiana kabli na miedziane lub przynajmniej montaż nowych gniazdek z zaciskami przystosowanymi do aluminium.

Luźne połączenia w rozdzielni. Ciasno skręcone kable mogą po latach lekko się obluzować. Skutkiem jest nagrzewanie się zacisku i zakłócenia w działaniu wyłączników. Rozwiązanie to okresowe doglądanie rozdzielni i dokręcanie zacisków z właściwym momentem siły.

Mieszanie obwodów oświetleniowych i gniazdkowych. Pozornie drobna sprawa, ale utrudnia diagnostykę i zwiększa ryzyko przeciążenia. Skutkiem jest konieczność wyłączania światła, by odłączyć uszkodzone gniazdko. Rozwiązanie to rozdzielenie obwodów zgodnie z projektem.

Brak ochrony przepięciowej. Burza, awaria w sieci, a nawet włączenie się windy w bloku potrafi wygenerować impuls napięciowy niszczący sprzęt RTV. Skutkiem jest uszkodzenie płyt głównych w komputerach i telewizorach. Rozwiązanie to ogranicznik przepięć klasy B+C w rozdzielni.

Przegląd instalacji elektrycznej częstotliwość i obowiązki wynikające z prawa

Prawo budowlane w artykule 62 nakłada obowiązek okresowej kontroli instalacji elektrycznej co najmniej raz na pięć lat. W budynkach narażonych na szkodliwe wpływy atmosferyczne lub eksploatowanych w trudnych warunkach termin ten skraca się do roku. W praktyce wiele osób zapomina o tym obowiązku do momentu, gdy ubezpieczyciel odmówi wypłaty odszkodowania z powodu braku aktualnego protokołu pomiarów.

W mieszkaniach starszych niż trzydzieści lat warto rozważyć przegląd raz w roku. Dotyczy to szczególnie bloków z wielkiej płyty, gdzie instalacja aluminiowa była projektowana na zupełnie inne obciążenia niż te, które generuje współczesny sprzęt AGD.

Kto może wykonywać pomiary? Zgodnie z przepisami pomiary elektryczne mogą przeprowadzać wyłącznie osoby posiadające uprawnienia SEP w grupie 1 (eksploatacja) lub 1 i 2 (eksploatacja i dozór). Uprawnienia nadaje się po zdaniu egzaminu przed komisją kwalifikacyjną i potwierdza się je wpisem do świadectwa kwalifikacyjnego. To ważne, bo ubezpieczyciel może zakwestionować protokół wystawiony przez osobę bez takich uprawnień.

Właściciel mieszkania nie musi mieć uprawnień SEP, by samodzielnie przeglądać instalację w sposób wzrokowy i sprawdzać działanie zabezpieczeń. Nie może jednak samodzielnie wykonywać pomiarów pojemności izolacji ani sporządzać dokumentacji wymaganej przez nadzór budowlany.

Kiedy wezwać fachowca osiem sygnałów ostrzegawczych

Nie każdy objaw oznacza katastrofę, ale niektóre nie pozostawiają wątpliwości. Poniższa lista to sygnały, przy których wyłączenie obwodu i telefon do elektryka powinny nastąpić jeszcze tego samego dnia.

• Iskrzenie przy włączaniu lub wyłączaniu światła
• Ciepłe lub gorące ramki gniazdek pod dotykiem
• Zapach spalenizny, topionego plastiku lub gumy
• Migotanie światła niezależne od obciążenia
• Częste wyzwalanie bezpieczników bez widocznej przyczyny
• Brak reakcji różnicówki na przycisk testu
• Ślady przypalenia lub żółte plamy wokół gniazdek
• Brak napięcia w części mieszkania mimo włączonych zabezpieczeń

Uwaga kuchnia i łazienka: w pomieszczeniach mokrych każda z tych oznak wymaga natychmiastowej reakcji, bo połączenie wilgoci i prądu bywa śmiertelne. Nie czekaj do wieczora wyłącz wyłącznik nadprądowy obwodu i wezwij pomiarowca.

Pożar instalacji elektrycznej to nie tylko strata materialna, ale też potencjalny problem z ubezpieczycielem. Jeśli protokół pomiarów jest nieaktualny lub nie istnieje, polisa może nie pokryć odszkodowania. Dlatego warto traktować przegląd nie jako formalność, lecz jako inwestycję w spokojny sen.

Dwa przypadki z praktyki: blok z lat osiemdziesiątych i nowy apartament

W mieszkaniu w bloku z wielkiej płyty, z oryginalną instalacją aluminiową, najczęściej spotykanym problemem są gniazdka bez uziemienia, brak różnicówki oraz luźne połączenia w puszkach rozgałęźnych. W takim lokalu pomiary pokazują rezystancję izolacji poniżej normy i trzeba zaplanować wymianę instalacji etapami, zwykle po jednym obwodzie przy okazji remontu.

Zupełnie inaczej wygląda sytuacja w nowym apartamencie kupionym od dewelopera. Tu instalacja jest miedziana, różnicówki są zamontowane, a przewody mają właściwe przekroje. Problemem bywa jednak przeciążenie mieszkańcy podłączają do jednego obwodu mnóstwo urządzeń, zapominając, że projekt zakładał rozsądny poziom konsumpcji prądu. W takim wypadku wystarczy przeorganizować obciążenie, bez wymiany kabli.

Check-lista 12-punktowa do wydruku

Przed kolejnym przeglądem warto wydrukować tę listę i przejść po niej punkt po punkcie. Wystarczy długopis i dziesięć minut.

• Oględziny gniazdek brak przebarwień, pęknięć, ciepła pod palcem
• Oględziny wyłączników światła brak iskrzenia i trzasków
• Zapachy w okolicy instalacji brak woni spalenizny
• Test różnicówki przycisk T wyłącza zasilanie
• Tester gniazdek dioda uziemienia zapala się poprawnie
• Próbne odłączenie obwodu bezpiecznik daje się wyłączyć i włączyć
• Kable widoczne (nad podłogą, w piwnicy) brak uszkodzeń mechanicznych
• Rozejście się osłon izolacji brak pęknięć i odkształceń
• Listwy zasilające brak łańcucha „trójnik na trójniku"
• Sprzęt RTV brak śladów przypalenia na wtyczkach
• Liczba urządzeń na jednym obwodzie nie więcej niż 4-5
• Rozdzielnia brak ciemnych wyłączników i migających diod

Źródła i podstawy prawne

Wszystkie wartości graniczne i zalecenia w tym tekście opierają się na zharmonizowanej normie PN-HD 60364 dotyczącej instalacji elektrycznych niskiego napięcia. Obowiązek okresowych przeglądów wynika z art. 62 Prawa budowlanego. Kwalifikacje osób wykonujących pomiary reguluje rozporządzenie w sprawie eksploatacji, remontów i konserwacji urządzeń energetycznych. Szczegółowe informacje o uprawnieniach SEP można znaleźć na stronie SEP (Stowarzyszenie Elektryków Polskich, sep.com.pl).

Na koniec regularny przegląd instalacji elektrycznej w mieszkaniu to nie fanaberia, lecz jeden z tańszych i skuteczniejszych sposobów ochrony domu. Poświęć raz w roku pół godziny na przejście przez powyższą check-listę, a ryzyko poważnej awarii spnie drastycznie.
