Rodzaje kabli elektrycznych: przegląd i oznaczenia

Redakcja 2025-04-13 18:54 / Aktualizacja: 2025-09-05 23:27:45 | Udostępnij:

Wybór odpowiednich kabli i przewodów elektrycznych to nie tylko kwestia ceny. To seria dylematów: miedź czy aluminium, sztywna żyła czy linka giętka, izolacja PVC czy XLPE odporna na temperaturę i ogień? Ten artykuł pokaże, jakie kryteria rozważyć i jak odczytywać oznaczenia, by uniknąć typowych błędów przy projektowaniu instalacji.

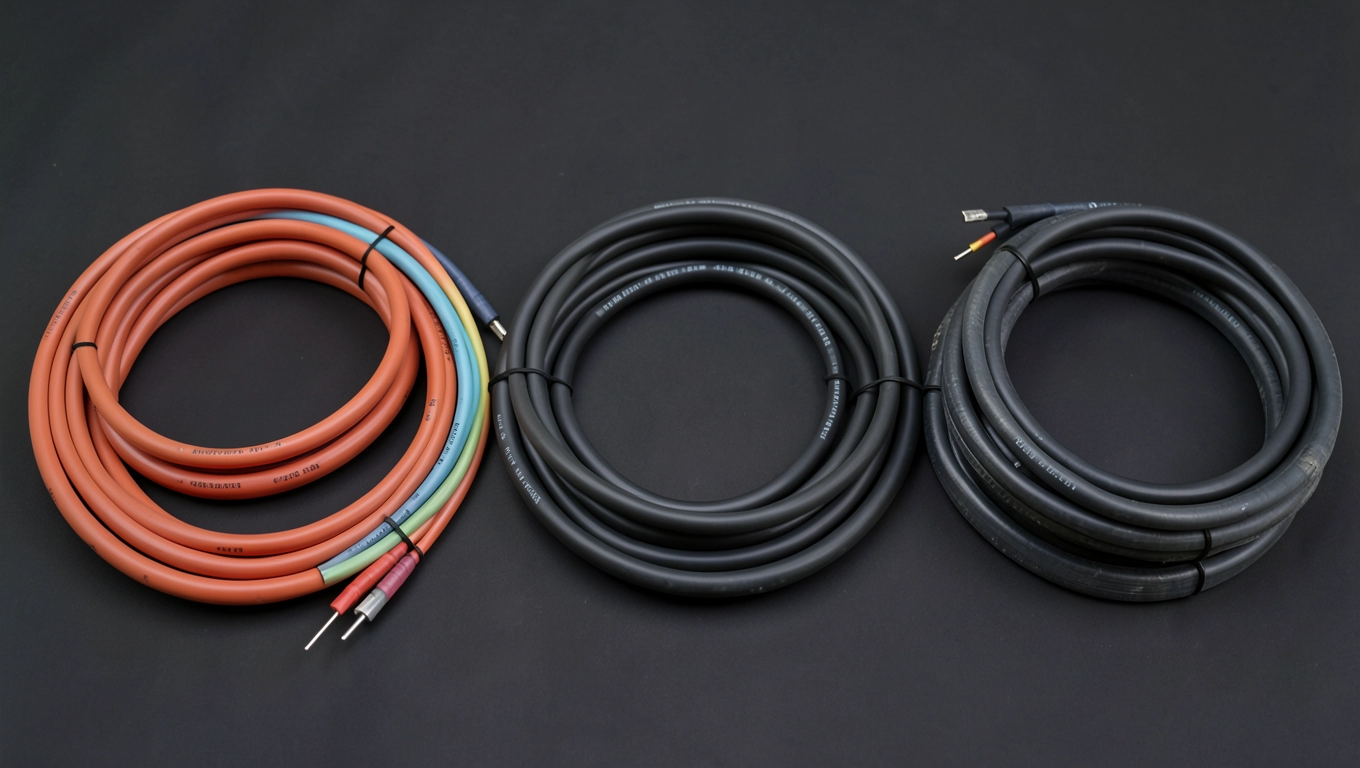

rodzaje kabli elektrycznych

Poniżej zestawienie najczęściej stosowanych typów kabli z kluczowymi parametrami i orientacyjnymi cenami; porównanie ma pomóc w szybkiej selekcji przy zakupie i projektowaniu:

Typ kabla Żyła / Izolacja / powłoka Napięcie [V] Zastosowanie Orient. cena (PLN/m) Typowe przekroje (mm²)
NYM / YDY Miedź (drut/linka) PVC / PVC 450/750 Instalacje domowe podtynkowe i natynkowe 3×1,5: 3–6; 3×2,5: 5–10 1,0; 1,5; 2,5; 4; 6
H07V‑K / H05V‑U Miedź linka PVC 450/750 Przewody jednożyłowe w instalacjach, przewodniki w puszkach 1,5 mm²: 1–3 0,5–16
H07RN‑F Miedź giętka Guma (elastomer) 450/750 Maszyny, przedłużacze, instalacje zewnętrzne 2,5 mm²: 10–25 1,0–5,0+
YKY (kabel zasilający) Miedź PVC / PVC 600/1000 Rozdzielnie, zasilanie stałe o wyższych napięciach 3×10: 40–80 6;10;16;25;35+
NAYY (aluminiowy) Aluminium PVC 600/1000 Instalacje kablowe w ziemi i napowietrzne jako tańsza alternatywa 3×16: 8–20 16;25;35;50+
LiYY / SY (sterowanie) Miedź drut/giętka PVC 300/300 Sygnał, sterowanie, elektronika 1–4 (zależnie od liczby żył) 0,5;0,75;1,0 (wieloprzewodowe)

Z tabeli wynika kilka prostych zależności: kable o tej samej miedzi i przekroju kosztują więcej w wersji giętkiej i gumowej niż w klasycznej PVC. Aluminium jest tańsze na metr, ale wymaga większego przekroju. Napięcie znamionowe rośnie wraz z zastosowaniem przemysłowym, co zwykle oznacza grubszą izolację i wyższą cenę.

Jak krok po kroku dobrać kabel? Oto praktyczna lista:

Warto przeczytać także o Rodzaje przewodów elektrycznych tabela

  • 1) Określ prąd obciążenia i oblicz przekrój (mm²) zgodnie z obciążeniem i warunkami prowadzenia przewodów.
  • 2) Zidentyfikuj środowisko: sucho, wilgotno, zewnętrznie, pod ziemią; dobierz izolację i powłokę.
  • 3) Wybierz materiał żyły: miedź (lepsza przewodność) lub aluminium (tańsze, większe docięcia).
  • 4) Sprawdź napięcie znamionowe i oznaczenia kabli oraz ich odpowiedniki zharmonizowane.
  • 5) Zwróć uwagę na giętkość, odporność ogniową i ewentualne powłoki antykorozyjne.

Budowa przewodu: żyła, izolacja, powłoka

Żyła to serce przewodu. Może być z pojedynczego drutu (sztywniejsza) lub z wielu splecionych drutów (linka) — im więcej żył, tym większa giętkość. Materiał zwykle to miedź lub aluminium; miedź ma lepszą przewodność, aluminium niższą cenę i większy przekrój wymagany przy tym samym prądzie.

Izolacja oddziela żyłę od otoczenia elektrycznie i mechanicznie. PVC jest najpopularniejsze w instalacjach domowych, ale ma określony zakres temperaturowy. Alternatywy to XLPE (przewody o wyższej temperaturze pracy) oraz gumy i silikony do zastosowań elastycznych.

Powłoka zewnętrzna zabezpiecza przed uszkodzeniem mechanicznym, wilgocią i promieniowaniem UV. LSZH (low smoke zero halogen) stosuje się tam, gdzie wymagana jest niska emisja dymu przy pożarze. Pancerz stalowy lub metalowy stosuje się przy zwiększonym ryzyku mechanicznym.

Podobny artykuł Rodzaje gniazdek elektrycznych w Europie

Oznaczenia kabli i ich znaczenie

Oznaczenia to skróty opisujące budowę kabla: litery określają izolację, powłokę i materiał żyły. Przykładowo Y = PVC, G = guma, X = PE; D = drut, L = linka, A = aluminium, F = stal lub wzmacniający element. Kombinacje tworzą typy takie jak YDY, NYM, H07V‑K.

Symbolika ułatwia szybkie odczytanie przeznaczenia przewodu. "3×1,5" oznacza trzy żyły o przekroju 1,5 mm²; "3G1,5" dodaje informację o żyłę ochronną (G). Dobry projektant odczyta z oznaczeń, czy kabel nadaje się do tras kablowych, podtynkowo czy do ziemi.

W praktyce czytanie oznaczeń chroni przed błędami zakupowymi. Zwracaj uwagę na dodatkowe sufiksy, które określają odporność na oleje, temperaturę lub elastyczność — to często decyduje o trwałości instalacji.

Zobacz Rodzaje wtyczek elektrycznych w Polsce

Rodzaje izolacji i powłok stosowanych w kablach

PVC to najtańsza i najbardziej uniwersalna izolacja. Dobrze sprawdza się w instalacjach domowych, ale ma ograniczenia temperaturowe i emituje toksyczne gazy przy spalaniu. XLPE (krzyżowo sieciowany PE) oferuje lepszą odporność termiczną i chemiczną.

Gumowe i elastomerowe powłoki używa się tam, gdzie kabel musi być bardzo giętki lub narażony na ścieranie. H07RN‑F to klasyczny przykład kabla gumowego do maszyn i ogrodowych urządzeń. LSZH wybieramy do pomieszczeń publicznych, tam gdzie dym i halogeny są szczególnym zagrożeniem.

Powłoki dodatkowe mogą zawierać ochronę przeciwgrzybiczną, antykorozyjną lub metalową warstwę ochronną. Przy instalacjach w gruncie warto stosować powłoki o podwyższonej odporności na wilgoć i nacisk mechaniczny.

Napięcia znamionowe i ich praktyczne znaczenie

Napięcie znamionowe (np. 300/500 V, 450/750 V, 600/1000 V) informuje, jaką izolację i klasę napięciową ma kabel. Dla typowych instalacji mieszkaniowych wystarczają kable 450/750 V, do zasilania maszyn i rozdzielni częściej stosuje się 600/1000 V.

Wybór napięcia jest kluczowy dla bezpieczeństwa: kabel o zbyt niskim napięciu znamionowym może ulec przebiciu przy zwarciu lub wzroście napięcia. Przy projektowaniu instalacji uwzględnia się także dopuszczalne napięcie udarowe i odporność dielektryczną.

Dla systemów DC i sieci o nietypowych parametrach należy wybierać kable z właściwą klasą izolacji, bo inne wymagania ma kabel przeznaczony do 230 V AC, a inne do instalacji fotowoltaicznych czy trakcyjnych.

Oznaczenia zharmonizowane i skróty UE/PN-EN

Normy zharmonizowane ułatwiają porównanie typów kabli między producentami i krajami. Kody jak H05V‑K czy H07RN‑F wynikają z norm IEC/EN i są powszechnie stosowane także w dokumentacji PN‑EN. Dzięki nim można znaleźć odpowiednik kabli lokalnych.

Gdy widzisz oznaczenie H05VV‑F, odczytasz: H — określenie napięcia, 05 — klasa temperaturowa, VV — izolacja i powłoka PVC, F — wielożyłowy. Taka struktura ułatwia identyfikację i zastępowalność przewodów w specyfikacjach.

W dokumentach projektowych warto podawać zarówno lokalne nazwy (np. NYM) jak i kod zharmonizowany lub PN‑EN, by instalator i inwestor mieli jasność co do oczekiwanego produktu.

Kolory przewodów i ich funkcje

Kolor przewodu pełni rolę języka — szybko informuje, która żyła to faza, która neutralna, która ochronna. Obowiązująca paleta: brązowy (faza L), niebieski (neutral N), żółto‑zielony (ochronny PE). To standard w instalacjach jednofazowych i wielofazowych.

Starsze instalacje mogą mieć inne kolory (czerwony, czarny, szary), co wymaga ostrożności przy modernizacji. Dla przewodów DC stosuje się inne konwencje kolorystyczne, np. czerwony dla + i czarny lub niebieski dla −, co trzeba dokładnie dokumentować.

Prawidłowe oznakowanie kolorami ułatwia konserwację i minimalizuje ryzyko pomyłek przy naprawach. W schematach projektowych zawsze wpisuj odpowiadające kolory i funkcje, aby elektryk nie miał wątpliwości.

Dobór kabli według środowiska instalacyjnego

Środowisko decyduje o wyborze izolacji i konstrukcji przewodów. Do wnętrz suchych wystarczy kabel PVC; tam, gdzie jest wilgoć lub chemikalia, lepiej zastosować XLPE lub specjalne powłoki. Do ziemi wybieramy kable z powłoką odporną na wilgoć i nacisk.

Na zewnątrz ważna jest odporność na UV i temperatury. Przy trasach kablowych o dużym ryzyku mechanicznym stosuje się kable pancerne. Dla miejsc publicznych wybieramy LSZH. Do ruchomych połączeń (maszyny, narzędzia) niezbędne są przewody giętkie i gumowe.

Dobór zawsze zaczyna się od analizy warunków: temperatura, chemikalia, promieniowanie, obciążenie elektryczne. Ten krok minimalizuje awarie i przedłuża żywotność instalacji — trochę planowania dziś, mniej niespodzianek jutro.

Rodzaje kabli elektrycznych: Pytania i odpowiedzi

  • Jakie są najpopularniejsze rodzaje kabli i przewodów stosowanych w instalacjach domowych?

    Najczęściej używane to YDY, YDY/OMY/OWY, YKY oraz OWY. Wybór zależy od środowiska (wewnątrz, na zewnątrz, podtynkowe), sposobu prowadzenia (po ścianach, w ziemi) i wymaganych parametrów izolacyjnych oraz napięcia znamionowego. Te kable różnią się konstrukcją żyły, izolacją i powłokami, co wpływa na odporność na temperaturę, UV i czynniki mechaniczne.

  • Jak czytać oznaczenia kabli i co znaczą litery w skojarzeniach D/L/L…g, A/F, Y/G/X?

    Litery dotyczą konstrukcji: D drut, L linka, L…g linka giętka; materiał żyły: A aluminium, F stal. Litery dotyczą izolacji: Y polwinit, G guma, X polietylen. Pozostałe oznaczenia identyfikują typ przewodu, np. YKY, OWY, OM, które wskazują konstrukcję i zastosowanie. Zrozumienie tych skrótów pomaga dobrać kabel do środowiska i warunków instalacyjnych.

  • Jakie napięcia znamionowe występują i jak wpływają na dobór kabla?

    Najczęściej spotykane wartości to 300/500 V, 450/750 V, 600/1000 V. Wybór zależy od przewidzianej voltażu w instalacji oraz warunków ochrony. Wyższe napięcia wymagają kabli o odpowiedniej izolacji, wyższych parametrów termicznych i zgodności z normami bezpieczeństwa.

  • Jak środowisko wpływa na wybór przewodu i czym różnią się kablowe rozwiązania wewnątrz, na zewnątrz, podtynkowe i gruntowe?

    Środowisko determinuje rodzaj izolacji, klasę ognioodporności i konstrukcję przewodu. Wewnątrz budynków często stosuje się YDY/YPY, na zewnątrz kable o wyższej ochronie UV i wodoodporności, podtynkowe różnią się od nadtynkowych, a gruntowe wymagają odporności na wilgoć i uszkodzenia mechaniczne. Wybór zależy także od temperatury pracy i warunków środowiskowych.
