Wstęp: Rodzaje kabli i przewodów elektrycznych to temat prosty i zaskakująco złożony. Dylematy bywają trzy: czy wybrać miedź czy aluminium, jak dobrać izolację pod kątem ognioodporności i środowiska, oraz jak czytać oznaczenia, żeby instalacja była bezpieczna i zgodna z normami. Ten artykuł odpowiada na te pytania krok po kroku.

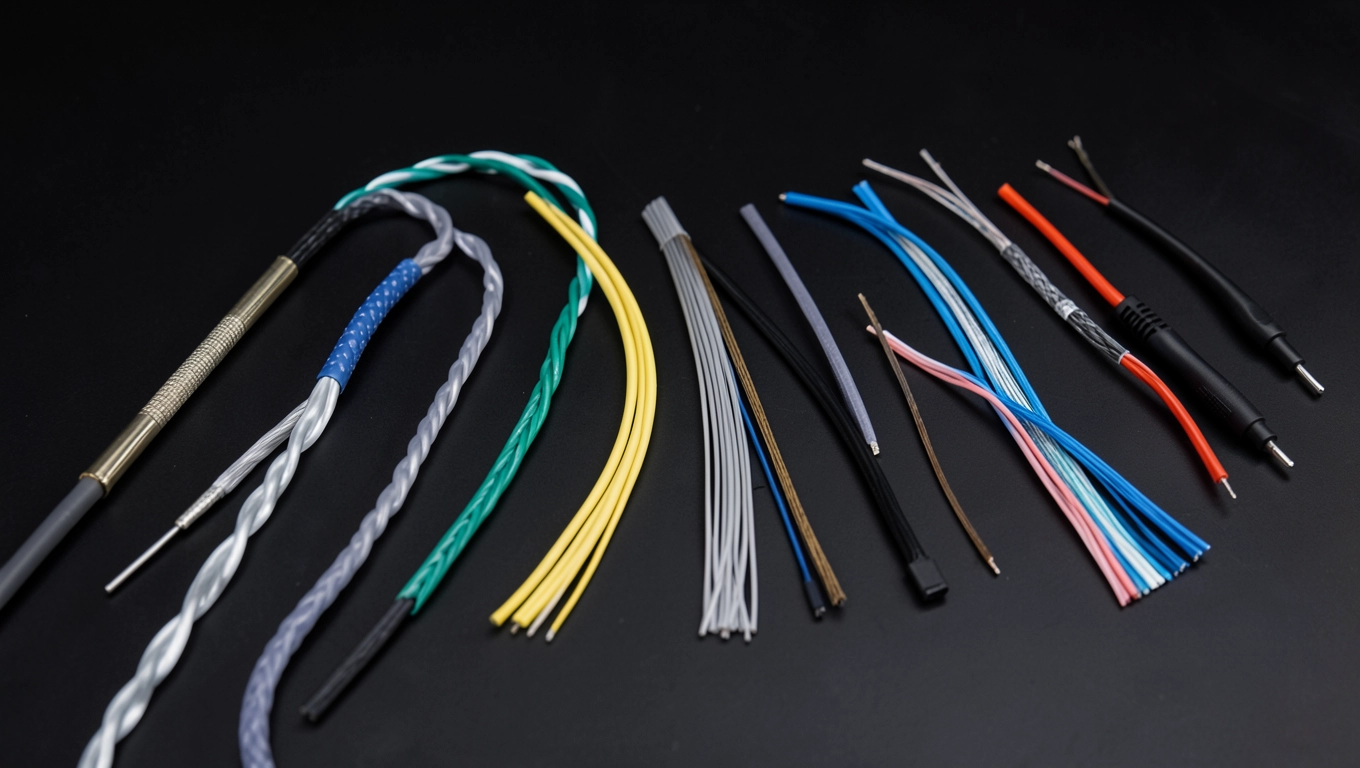

Rodzaje kabli i przewodów elektrycznych

Poniższa tabela prezentuje wybrane, popularne typy kabli i przewodów wraz z charakterystyką żyły, izolacją, zakresem zastosowań, napięciem znamionowym oraz orientacyjną ceną za 1 m (PLN, szacunek rynkowy, 2025).

Typ Żyła Materiał Izolacja / powłoka Zastosowanie Napięcie (V) zł Cena/m
YDYp 3x1.5 drut / drobny miedź PVC / powłoka PVC instalacje mieszkaniowe 300/500 ≈ 2,20
YDY 3x2.5 wielodrutowa miedź PVC obwody gniazdowe 300/500 ≈ 3,60
YKY 4x10 wielodrutowa miedź izolacja PVC zasilanie maszyn, rozdzielnice 450/750 ≈ 18,00
YAKY 1x50 twarda / segmenty aluminium polwinit/PE zasilanie napowietrzne i ziemne 450/750 ≈ 9,00
H05VV‑F 3G1.0 giętka linka miedź PVC kable urządzeń przenośnych 300/300 ≈ 1,80
OMY 1x16 zbrojona / rdzeń aluminium/stal brak (luźny przewód) napowietrzne linie pomocnicze napięcie zależne ≈ 6,50

Patrząc na tabelę widać natychmiastowe różnice. Przewody miedziane do instalacji domowej (YDYp, YDY) są tańsze w małych przekrojach i łatwe w montażu. Aluminium oferuje niższą cenę materiału, ale wymaga większych przekrojów i specjalnych łączy. Elastyczne przewody H05VV‑F są najtańsze na metr i służą do urządzeń, ale nie zastąpią przewodu instalacyjnego w ścianie.

Konstrukcja żyły i rodzaje przewodów

Kluczowa informacja: żyła może być pełna (drut), wielodrutowa (linka) lub bardzo giętka (linka giętka). Drut daje prostą instalację i stabilność wymiarową. Linka jest bardziej elastyczna i lepsza tam, gdzie przewód musi się układać.

Zobacz także: Rodzaje kabli elektrycznych: przegląd i oznaczenia

Technicznie oznaczenia literowe informują o konstrukcji: D zwykle oznacza drut, L linkę, a Lg lub podobne – linkę giętką. Do opraw oświetleniowych wystarczą drutowe przewody o stałym przekroju. Tam gdzie wymagany jest ruch lub wtyczki, wybieramy wersje giętkie.

Wpływ na montaż jest prosty: im więcej nitek w żyłach, tym łatwiej prowadzić kabel w peszlu i mocować w zaciskach sprężynowych. Jednocześnie wielodrutowość zmniejsza opór mechaniczny przy zginaniu. Liczba żył w kablu (np. 3x1.5) decyduje o funkcji i konieczności dodatkowego przewodu ochronnego.

Materiał wykonania żyły: aluminium i stal

Kluczowe: miedź, aluminium i stal to trzy główne materiały żył. Miedź ma najlepszą przewodność i elastyczność. Aluminium jest lżejsze i tańsze, ale ma wyższą rezystancję i wymaga większych przekrojów.

Przykład praktyczny: aby uzyskać podobną przewodność co miedź, aluminium wymaga ~1,6 razy większego przekroju. To oznacza, że aluminiowy przewód 25 mm2 będzie zastępował miedziany 16 mm2 w wielu zastosowaniach. Cena materiału jednak pozostaje atutem aluminium przy długich odcinkach zasilających.

Stal występuje zwykle jako element nośny lub powłoka w przewodach napowietrznych (np. ACSR). Dodanie stali zwiększa wytrzymałość mechaniczną, ale pogarsza parametry elektryczne. Projektant musi zrównoważyć koszty i wymagania mechaniczne przy wyborze żyły.

Powłoka przewodu i jej funkcje

Kluczowe: powłoka chroni przewód przed środowiskiem, ogniem i uszkodzeniami mechanicznymi. Najpopularniejsza to polwinit (oznaczany literą Y) – tani i uniwersalny. Guma (G) daje większą odporność na zginanie i temperaturę.

Polietylen (oznaczany często X) jest stosowany tam, gdzie wymagana jest odporność na wilgoć i ścieranie, na przykład w kablach podziemnych. Powłoka może także zawierać zbrojenie stalowe (oznaczenia wskazują na wersję uzbrojoną), co zwiększa odporność na nacisk i ciąg.

Grubość i skład powłoki wpływają na klasę ogniową i emisję dymu. W instalacjach publicznych często wymagane są powłoki o niskim zadymieniu i bezhalogenowe. To przekłada się na wyższą cenę, ale zwiększa bezpieczeństwo ludzi i sprzętu.

Izolacja przewodów – materiały i parametry

Kluczowe: izolacja oddziela przewody i definiuje dopuszczalną temperaturę pracy oraz napięcie znamionowe. PVC jest najtańsze i uniwersalne. XLPE (polietylen sieciowany) daje wyższą odporność termiczną i lepsze właściwości elektryczne.

Parametry, na które warto zwrócić uwagę, to temperatura pracy (np. 70°C, 90°C, 120°C), napięcie znamionowe (300/500 V, 450/750 V) oraz odporność ogniowa. Izolacje halogenowe i dymoochronne ograniczają emisję toksycznych gazów podczas pożaru.

Jak dobierać izolację?

  • Określ napięcie i obciążenie prądowe.
  • Wybierz temperaturę pracy i wymagania ogniowe.
  • Sprawdź środowisko (wilgoć, UV, oleje) i dobierz materiał.

Przeznaczenie przewodu i oznaczenia zastosowań

Kluczowe: litery i symbole przy typie kabla mówią o przeznaczeniu. Składniki oznaczeń (np. ak, t, w) informują, czy przewód jest akumulatorowy, wtynkowy czy do instalacji wewnętrznej. Czytanie oznaczeń oszczędza czas i zmniejsza ryzyko błędu.

Przykłady: NYM‑J lub YDYp to kable instalacyjne do zabudowy; H05VV‑F to kabel giętki do sprzętu AGD. Dobór przewodu do konkretnego zastosowania zależy też od obciążeń i warunków montażu. Napięcie znamionowe i przekrój przewodu muszą odpowiadać planowanej instalacji.

  • Wybierz typ (instalacyjny, urządzeniowy, napowietrzny).
  • Dobierz przekrój zgodnie z obciążeniem i długością trasy.
  • Sprawdź oznaczenia dodatkowe (odporność ogniowa, elastyczność).

Oznaczenia i kolory przewodów

Kluczowe: kolor to szybka informacja o funkcji przewodu. W instalacjach prądu przemiennego faza to zazwyczaj brązowy, neutralny – niebieski, ochronny – żółto‑zielony. W instalacjach DC dodatni może być czerwony, ujemny czarny lub niebieski.

W kablach wielożyłowych stosuje się kombinacje kolorów i numerację. Oznakowanie ułatwia naprawy i późniejsze rozbudowy instalacji. Przy modernizacji starej instalacji zawsze testuj przewody miernikiem, nie polegaj wyłącznie na kolorze.

Warto też pamiętać o barwach faz w instalacjach trójfazowych: używa się oznaczeń kolorystycznych zgodnych z normami, co zapobiega pomyłkom przy łączeniu urządzeń trójfazowych. Dbanie o czytelne oznaczenia to mniejsza liczba usterek w przyszłości.

Zasady zgodności z PN-EN i normami UE

Kluczowe: każdy przewód powinien być oznaczony zgodnie z normami PN‑EN i odpowiadać wymaganiom UE. Oznaczenia zawierają typ, napięcie znamionowe i często odniesienie do norm zharmonizowanych. Producent musi dostarczyć dokumentację techniczną i deklarację zgodności.

Normy regulują m.in. odporność ogniową, emisyjność dymu, halogenowość oraz warunki badań. Przy wyborze kabli do budynków użyteczności publicznej sprawdź, czy produkt ma odpowiednie atesty. Instalator ma obowiązek zastosować materiały zgodne z projektem i normami.

Przy zakupie zwróć uwagę na czytelne oznakowanie napięcia (np. 300/500 V, 450/750 V) oraz nazwę typu zgodną z normami zharmonizowanymi. Dokumentacja techniczna pozwala porównać parametry i uniknąć błędów, szczególnie przy zastosowaniach specjalistycznych.

Rodzaje kabli i przewodów elektrycznych — Pytania i odpowiedzi

  • Jak różnią się kable i przewody pod kątem konstrukcji żyły i izolacji?

    Oznaczenia kabli opisują konstrukcję żyły (drut, linka, linka giętkia), materiał jej wykonania, powłokę izolacyjną i przeznaczenie. Znormalizowane PN-EN i UE wskazują także parametry takie jak napięcie znamionowe i zastosowanie. Litery i kolory pomagają identyfikować typ przewodu oraz jego właściwości bezpieczeństwa i dopuszczalną temperaturę pracy.

  • Co oznaczają litery D, L, A, F, Y w oznaczeniach kabli?

    D, L opisują rodzaj żyły: drut, linka, linka giętkia. A i F wskazują materiał wykonania żyły: aluminium albo stal. Litera Y dotyczy powłoki przewodu (Y to polwinit); inne powłoki to G (guma) i X (polietylen).

  • Jak rozpoznawać kolory przewodów i co one oznaczają w instalacji?

    Kolorystyka zależy od funkcji w instalacji i od typu prądu. Dla prądu stałego korzysta się z czerwonego (dodatni) i niebieskiego/czarnego (ujemny). Dla prądu przemiennego typowe barwy to faza L (brązowy), N (niebieski) oraz PE (żółto-zielony). Kolor pomaga identyfikować funkcję przewodu i zapewniać poprawne podłączenia w instalacji.

  • Gdzie znaleźć międzynarodowe odpowiedniki i jakie są popularne typy przewodów?

    Oznaczenia zharmonizowane podają międzynarodowe odpowiedniki (np. DY 300/500V – H05V-U, Y 300/500V – H05V-K, NYM-J). Popularne warianty obejmują DY, YDY, YD, Y, OMY/OM, OWY, X, YKY, YAKY, często stosowane w instalacjach mieszkalnych, zewnętrznych i podtynkowych.
