Przewody elektryczne – rodzaje, oznaczenia i praktyczny przewodnik

Dobrze dobrany kabel to cicha inwestycja na dekady, źle dobrany potrafi wywołać pożar, którego nikt nie chce zobaczyć w nocy. W tym tekście rozłożono na elementy pierwsze przewody elektryczne rodzaje stosowane w domach, biurach i halach, tak żeby po lekturze nie trzeba było już ślepo ufać sprzedawcy w hurtowni. Wszystko oparte o polskie normy z serii PN-EN 50575 oraz obowiązującą dyrektywę niskonapięciową LVD 2014/35/UE.

• Budowa przewodu elektrycznego warstwa po warstwie
• Jak czytać oznaczenia kabli elektrycznych bez zgdywania
• Podział kabli elektrycznych według zastosowania
• Jak dobrać przekrój kabla do instalacji w mieszkaniu
• Najczęstsze błędy przy wyborze przewodów i jak ich uniknąć
• Tabela porównawcza YDY vs YKY vs YDYp vs YAKY
• Przekrój, zabezpieczenie i typ zabezpieczenia ściągawka
• Jak dobrać kabel 7 kroków w formie checklisty
• Najczęściej zadawane pytania

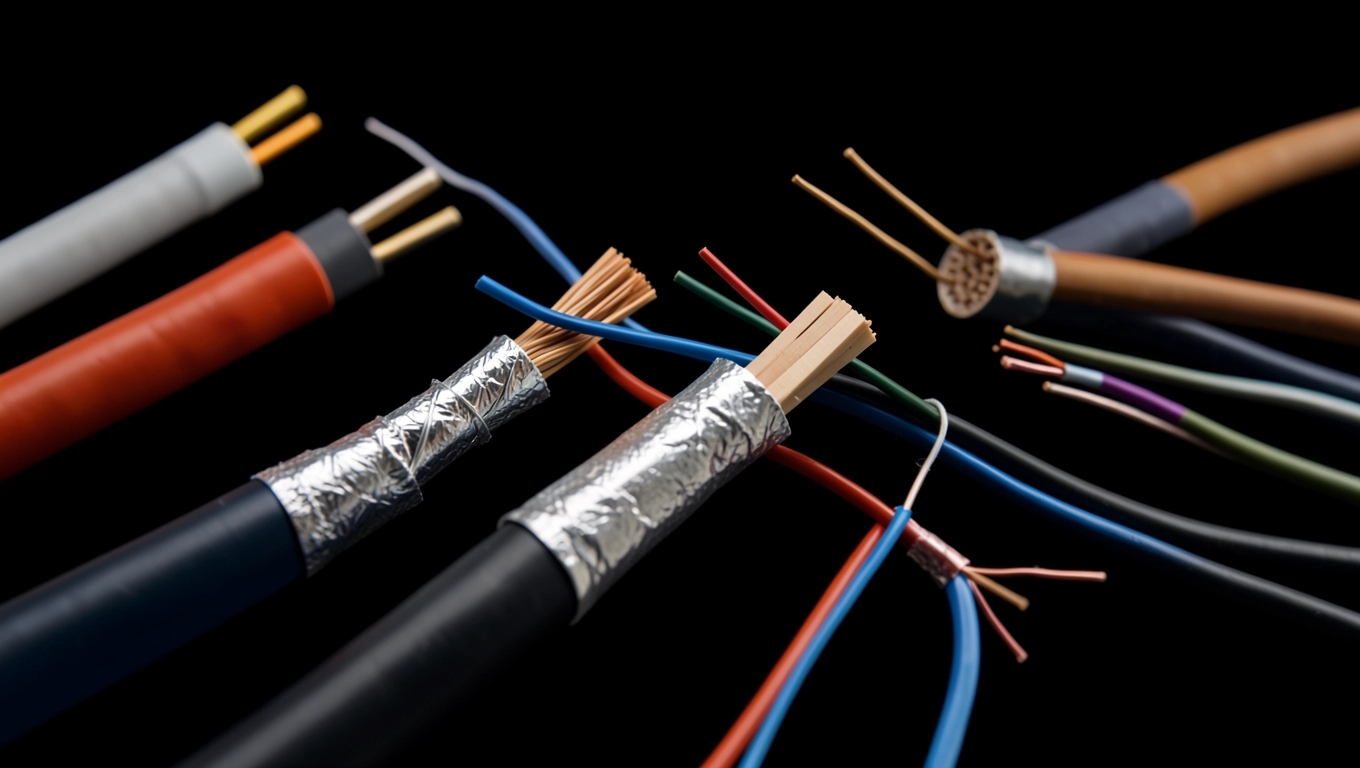

Budowa przewodu elektrycznego warstwa po warstwie

Każdy kabel ma serce z metalu i płaszcz ochronny z tworzywa. Rdzeń stanowi żyła, najczęściej z miedzi (Cu) o czystości 99,9%, rzadziej z aluminium (Al). Pojedynczy drut o przekroju 1,5 mm² wytrzymuje prąd około 15 A, ale jego elastyczność jest niska, więc przy instalacjach narażonych na wibracje stosuje się linekę złożoną z wielu cienkich drucików.

Żyłę otacza izolacja wykonana z PVC, PE, XLPE lub silikonu. Materiał decyduje o odporności termicznej: PVC wytrzymuje 70°C, XLPE aż 90°C, a silikon nawet 180°C, co ma znaczenie wszędzie tam, gdzie kabel sąsiaduje z grzejnikiem lub oprawą halogenową. Odpowiednia warstwa izolacji chroni przed przebiciem dielektrycznym i utrzymuje rezystancję izolacji powyżej 200 MΩ na kilometr.

Kolejna warstwa to powłoka zewnętrzna, czyli osłona chroniąca całość przed wilgocią, UV i uszkodzeniami mechanicznymi. W kablach energetycznych średniego napięcia pomiędzy izolacją a powłoką pojawia się ekran z folii miedzianej lub oplotu, którego zadaniem jest odprowadzanie prądów pojemnościowych i tłumienie zakłóceń elektromagnetycznych.

Najtwardsze odmiany, przeznaczone do układania w ziemi bez dodatkowej osłony, otrzymują pancerz z taśm stalowych lub drutów. Pancerz przejmuje naprężenia rozciągające, dzięki czemu kabel YKY 4x10 mm² ułożony na głębokości 80 cm wytrzymuje nacisk gruntu rzędu 5 kN/m bez trwałego odkształcenia.

Żyła rdzeń, który decyduje o wydajności

Przekrój żyły wpływa bezpośrednio na rezystancję i spadek napięcia. Dla miedzi rezystywność wynosi 0,0172 Ω·mm²/m, dla aluminium 0,0282 Ω·mm²/m, więc kabel aluminiowy musi mieć przekrój o około 60% większy, żeby dorównać miedzianemu pod względem strat. W domach jednorodzinnych coraz częściej stosuje się przewody aluminiowe w instalacjach fotowoltaicznych, gdzie ich niższy ciężar (2,7 g/cm³ wobec 8,9 g/cm³ dla miedzi) upraszcza montaż na dachu.

Izolacja i powłoka pierwsza linia obrony

Polichlorek winylu (PVC) dominuje w instalacjach domowych, bo jest tani i łatwy w obróbce. Polietylen sieciowany (XLPE) oferuje lepszą wytrzymałość cieplną i dłuższą żywotność, sięgającą 30 lat w temperaturze pracy 90°C. Guma silikonowa wchodzi do gry w saunach, kotłowniach i przemyśle, gdzie temperatura otoczenia regularnie przekracza 100°C.

Jak czytać oznaczenia kabli elektrycznych bez zgdywania

System oznaczeń opiera się na symbolach literowych zharmonizowanych w normie PN-HD 603. Każda litera niesie konkretną informację, więc rozszyfrowanie symbolu YKY 3x2,5 zajmuje dosłownie kilka sekund, gdy zna się klucz. W praktyce oznaczenie składa się z trzech bloków: typu konstrukcji, materiału izolacji i powłoki oraz napięcia znamionowego.

Przykładowe rozwinięcie oznaczenia YKY:

• Y izolacja z PVC
• K powłoka z PVC (litera K oznacza kabel, czyli powłokę wspólną dla wielu żył)
• Y powłoka zewnętrzna z PVC
• 3x2,5 trzy żyły o przekroju 2,5 mm²

W kablach sygnalizacyjnych pojawia się dodatkowe żo (żyła ochronna) lub żo w wersji zielono-żółtej, nazywanej popularnie żo. Kabel YDYżo 3x1,5 ma więc trzy żyły robocze oraz jedną ochronną, wyraźnie oznaczoną kolorem zielono-żółtym, zgodną z normą PN-EN 60446.

Napięcie znamionowe U0/U co oznaczają dwie cyfry

Symbol U0 informuje o napięciu fazowym, U o napięciu międzyprzewodowym. Kabel oznaczony 0,6/1 kV pracuje w sieciach niskiego napięcia do 1000 V, co obejmuje większość instalacji domowych i przemysłowych. Wartość 300/500 V dotyczy kabli instalacyjnych prowadzonych wewnątrz budynków, a 450/750 V pojawia się przy przewodach o zwiększonej odporności cieplnej.

Dobranie kabla do zbyt niskiego napięcia znamionowego grozi przebiciem izolacji w przypadku przepięć atmosferycznych. Przepięcia dochodzą do 6 kV w sieciach nn, dlatego kable energetyczne YKY produkowane są w klasie 0,6/1 kV, która uwzględnia taki margines bezpieczeństwa.

Podział kabli elektrycznych według zastosowania

Rynek dzieli kable na cztery główne rodzaje: energetyczne, instalacyjne, sygnalizacyjne i telekomunikacyjne. Każda z tych grup odpowiada na konkretne potrzeby, a pomylenie jednej z drugą kończy się albo zakłóceniami w transmisji danych, albo poważnym przegrzaniem.

Kable energetyczne YKY, YAKY

YKY to klasyk w izolacji i powłoce z PVC, stosowany w ziemi, kanałach kablowych oraz na zewnątrz budynków. Wersja YAKY posiada żyły aluminiowe, co obniża koszt metra kabla o 30-40%, ale wymaga większych przekrojów i specjalnych złączek. Kabel YKY 4x10 mm² przy obciążeniu 50 A i temperaturze otoczenia 25°C nagrzewa się do około 60°C, pozostając w granicach dopuszczalnej temperatury żyły 70°C dla PVC.

Kable instalacyjne YDY, YDYp, YDYt

YDY to podstawowy przewód płaski z miedzi, prowadzony pod tynkiem i w korytkach. Wersja YDYp ma dodatkową żyłę ochronną, a YDYt jest wzmocniona taśmą nośną ułatwiającą montaż na sufitach. Oznaczenia kabli elektrycznych w tej grupie łatwo rozpoznać po literze D oznaczającej kabel instalacyjny.

Przekroje 1,5 mm² obsługują obwody oświetleniowe do 10 A, 2,5 mm² zasilają gniazdka do 16 A, a 4 mm² oraz 6 mm² trafiają do kuchenek elektrycznych, podgrzewaczy wody i ładowarek samochodowych.

Kable sygnalizacyjne i sterownicze

YDYżo oraz YSLY służą do przesyłania sygnałów w automatyce i systemach alarmowych. Posiadają ekran z folii aluminiowej, który chroni przed zakłóceniami emitowanymi przez kable energetyczne biegnące równolegle. Pojemność skuteczna ekranowanego kabla sterowniczego nie przekracza 150 pF/m, co pozwala na transmisję sygnałów cyfrowych do 1 MHz bez zniekształceń.

Kable telekomunikacyjne UTP, FTP, S/FTP

W sieciach komputerowych królują kable miedziane skrętkowe. UTP (Unshielded Twisted Pair) nie posiada ekranu i sprawdza się w domach, FTP dodaje folię aluminiową, a S/FTP łączy folię z oplotem, redukując przesłuchy do poziomu 45 dB przy częstotliwości 100 MHz. Kategoria 6A pozwala na transmisję 10 Gb/s na odcinku do 100 m.

Kable specjalne H07RN-F, OGL

H07RN-F to przewód gumowy odporny na oleje, UV i temperatury od -25°C do 60°C, stosowany w warsztatach, na budowach oraz w instalacjach tymczasowych. OGL (Ogólnego Stosowania) to potoczna nazwa kabli instalacyjnych ogólnego przeznaczenia, które nie są przeznaczone do układania w ziemi.

Jak dobrać przekrój kabla do instalacji w mieszkaniu

Proces doboru opiera się na pięciu krokach: warunki środowiskowe, obciążalność prądowa, spadek napięcia, sposób ułożenia i zabezpieczenie nadprądowe. Pominięcie któregokolwiek prowadzi do przegrzania, zadziałania wyłącznika lub migotania oświetlenia przy włączonym odkurzaczu.

Krok 1: warunki środowiskowe

Temperatura otoczenia wpływa na obciążalność długotrwałą. Kabel YDYp 3x2,5 mm² ułożony w rurce peszel w ścianie betonowej przy temperaturze 30°C może przenosić nie więcej niż 21 A, mimo że w warunkach laboratoryjnych jego granica to 27 A. Współczynnik korekcyjny dla grupy kilku obwodów prowadzonych razem (korekta grupowa) obniża tę wartość o kolejne 10-20%.

Krok 2: obciążalność prądowa

Norma PN-HD 60364-5-523 podaje tabele dopuszczalnych prądów dla każdego przekroju i sposobu ułożenia. W praktyce, dla obwodu gniazdkowego 16 A, stosuje się kabel 2,5 mm², dla oświetleniowego 10 A wystarcza 1,5 mm², a dla kuchenki elektrycznej pobierającej 32 A potrzebny jest przewód 6 mm².

Krok 3: spadek napięcia

Spadek napięcia między rozdzielnicą a odbiornikiem nie powinien przekraczać 3% dla obwodów oświetleniowych i 5% dla pozostałych. Przy odległości 25 m i obciążeniu 16 A kabel 2,5 mm² generuje spadek 4,1%, co oznacza, że trzeba przejść na 4 mm² albo skrócić trasę. Przeliczenie wykonuje się według wzoru: ΔU = (2 × ρ × L × I) / (S × U), gdzie ρ to rezystywność, L długość, I prąd, S przekrój, U napięcie fazowe.

Krok 4: sposób ułożenia

Kabel prowadzony pod tynkiem w peszelu oddaje ciepło wolniej niż kabel w korytku z przepływem powietrza. Współczynnik A1 w normie dotyczy kabli w rurkach, A2 w ścianach murowanych, B2 w korytkach perforowanych. Różnice sięgają 30% w obciążalności przy tym samym przekroju.

Krok 5: zabezpieczenie nadprądowe

Wyłącznik nadprądowy musi chronić kabel, nie odbiornik. Dobór zabezpieczenia 16 A do kabla 2,5 mm² jest prawidłowy, ale ten sam wyłącznik przy kablu 1,5 mm² to błąd skutkujący przegrzaniem izolacji przy dłuższym przeciążeniu.

Najczęstsze błędy przy wyborze przewodów i jak ich uniknąć

Ranking pomyłek, które elektrycy spotykają na polskich budowach, otwiera niedoszacowanie przekroju. Inwestorzy planują zwiększenie obciążenia w przyszłości (klimatyzacja, suszarka, ładowarka do auta), ale rzadko uwzględniają to w projekcie. Bezpieczny bufor 25% ponad bieżące zapotrzebowanie kosztuje kilkanaście złotych na obwodzie, a ratuje przed wymianą instalacji za pięć lat.

Drugi błąd to ignorowanie temperatury pracy. Kable prowadzone przez strych narażony na letnie upały powyżej 50°C wymagają izolacji XLPE, nie PVC. Trzecia pułapka to brak uwzględnienia korekty grupowej przy prowadzeniu wielu obwodów w jednym korytku.

Czwarta pomyłka to wybór kabli aluminiowych bez konsultacji z uprawnionym projektantem. Aluminium ma inną rozszerzalność cieplną niż miedź, więc złączki muszą być dobrane do konkretnego materiału, z użyciem pasty kontaktowej zabezpieczającej przed utlenianiem.

Piąty, niezwykle częsty błąd, to prowadzenie kabli sygnalizacyjnych w jednym peszelu z energetycznymi. Pole elektromagnetyczne kabla 3x2,5 mm² pod obciążeniem zakłóca transmisję sieciową i sterowanie PLC. Minimalna odległość to 20 cm przy skrzyżowaniach pod kątem prostym.

Szósta pułapka: brak klasy reakcji na ogień. Kable instalacyjne w budynkach użyteczności publicznej muszą spełniać klasę minimum B2ca (wg CPR 305/2011), co oznacza ograniczone rozprzestrzenianie płomienia i niską emisję dymu. Kabel YDY z PVC bez certyfikatu CPR można stosować wyłącznie w instalacjach domowych w obrębie jednego lokalu.

Siódmy błąd to oszczędzanie na żyłach ochronnych. Kabel trójżyłowy zamiast czterożyłowego w obwodzie z gniazdkami to proszenie się o porażenie, szczególnie przy awarii lodówki lub pralki.

Bezpieczeństwo pożarowe i klasy reakcji na ogień

Od 2017 roku obowiązuje w Polsce rozporządzenie CPR (Construction Products Regulation), które klasyfikuje kable od Fca (najniższa klasa) do Aca (niepalne). Domy jednorodzinne korzystają zwykle z klasy Eca lub Dca, natomiast szpitale, szkoły i centra handlowe wymagają B2ca lub B1ca. Kable LSZH (Low Smoke Zero Halogen) emitują przy pożarze minimalne ilości toksycznych halogenów, co w strefach ewakuacyjnych ratuje życie.

Kiedy wezwać fachowca z uprawnieniami SEP

Projekt instalacji powyżej 75 kVA, modernizacja rozdzielnicy głównej oraz dobór zabezpieczeń różnicowoprądowych wymagają projektanta z uprawnieniami budowlanymi w specjalności instalacyjnej. Wykonawca z uprawnieniami SEP grupy 1 (eksploatacja) lub grupy 2 (dozór) zapewnia zgodność prac z normami i bezpieczeństwo odbioru przez inspektora nadzoru inwestorskiego.

Tabela porównawcza YDY vs YKY vs YDYp vs YAKY

Przekrój, zabezpieczenie i typ zabezpieczenia ściągawka

Jak dobrać kabel 7 kroków w formie checklisty

• Określ napięcie sieci (230/400 V, 0,4 kV) i wybierz kabel z odpowiednim U0/U.
• Zidentyfikuj warunki środowiskowe: temperatura, wilgotność, UV, obecność chemikaliów.
• Oblicz prąd obciążenia, dodając zapas 25% na przyszłe potrzeby.
• Sprawdź obciążalność długotrwałą z uwzględnieniem temperatury i sposobu ułożenia.
• Zweryfikuj spadek napięcia, zwłaszcza przy obwodach powyżej 20 m.
• Dobierz zabezpieczenie nadprądowe o prądzie nie większym niż obciążalność kabla.
• Upewnij się, że klasa reakcji na ogień (CPR) odpowiada przeznaczeniu budynku.

Najczęściej zadawane pytania

Jaki kabel wybrać do gniazdek w mieszkaniu 60 m²?

Obwody gniazdkowe wymagają kabla YDYp 3x2,5 mm² z miedzi, zabezpieczonego wyłącznikiem nadprądowym 16 A oraz różnicowoprądowym 30 mA. Przy większej liczbie gniazdek w salonie warto rozważyć dwa obwody po 8 gniazdek, co zapobiega jednoczesnemu przeciążeniu.

Który kabel sprawdza się pod ziemią?

Pod ziemią najlepiej pracuje YKY 0,6/1 kV z żyłą miedzianą i powłoką PVC odporną na wilgoć. Przy układaniu na głębokości 80 cm stosuje się folię ostrzegawczą w kolorze czerwonym, ułożoną 25 cm nad kablem, zgodną z normą PN-EN 12613.

Czym różni się kabel instalacyjny w garażu?

Garaż wymaga kabla odpornego na wilgoć i uszkodzenia mechaniczne, więc YKY 3x2,5 mm² lub YDYp prowadzony w korytkach metalowych. W strefach narażonych na uderzenia warto wybrać kabel z pancerzem YKStY lub poprowadzić YKY w rurze ochronnej stalowej.

Miedź czy aluminium co lepsze w instalacji domowej?

Miedź wygrywa w instalacjach domowych dzięki niższej rezystancji, łatwości łączenia i odporności na korozję. Aluminium pozostaje opłacalne w instalacjach fotowoltaicznych oraz przy zasilaniu budynków o dużych przekrojach, gdzie koszt metra kabla odgrywa istotną rolę w budżecie.

Świadomy wybór przewodu elektrycznego to nie kwestia marketingu, lecz konkretnych obliczeń i znajomości norm. Powyższy przewodnik pozwala przejść od intuicji do konkretu: dobrać przekrój, sprawdzić klasę CPR, zweryfikować spadek napięcia i powołać się na właściwą normę. Przy instalacjach powyżej 75 kVA lub modernizacjach rozdzielnic projekt warto zlecić osobie z uprawnieniami budowlanymi, a samo wykonawstwo powierzyć elektrykowi z aktualnymi uprawnieniami SEP. W razie wątpliwości pomocny okaże się kontakt z lokalnym inspektorem nadzoru inwestorskiego lub biurem projektowym specjalizującym się w instalacjach nn.
